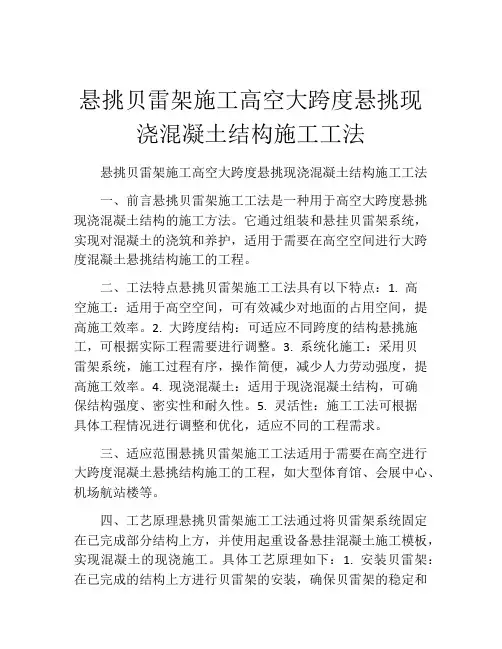

悬挑贝雷架施工高空大跨度悬挑现浇混凝土结构施工工法
悬挑贝雷架施工高空大跨度悬挑现浇混凝土结构施工工法悬挑贝雷架施工高空大跨度悬挑现浇混凝土结构施工工法一、前言悬挑贝雷架施工工法是一种用于高空大跨度悬挑现浇混凝土结构的施工方法。
它通过组装和悬挂贝雷架系统，实现对混凝土的浇筑和养护，适用于需要在高空空间进行大跨度混凝土悬挑结构施工的工程。
二、工法特点悬挑贝雷架施工工法具有以下特点：1. 高空施工：适用于高空空间，可有效减少对地面的占用空间，提高施工效率。
2. 大跨度结构：可适应不同跨度的结构悬挑施工，可根据实际工程需要进行调整。
3. 系统化施工：采用贝雷架系统，施工过程有序，操作简便，减少人力劳动强度，提高施工效率。
4. 现浇混凝土：适用于现浇混凝土结构，可确保结构强度、密实性和耐久性。
5. 灵活性：施工工法可根据具体工程情况进行调整和优化，适应不同的工程需求。
三、适应范围悬挑贝雷架施工工法适用于需要在高空进行大跨度混凝土悬挑结构施工的工程，如大型体育馆、会展中心、机场航站楼等。
四、工艺原理悬挑贝雷架施工工法通过将贝雷架系统固定在已完成部分结构上方，并使用起重设备悬挂混凝土施工模板，实现混凝土的现浇施工。
具体工艺原理如下：1. 安装贝雷架：在已完成的结构上方进行贝雷架的安装，确保贝雷架的稳定和可靠性。
2. 结构支撑：通过支撑结构来承担悬挑部分的重量，确保施工过程中的结构安全。
3. 悬挂施工模板：使用起重设备将混凝土施工模板悬挂在贝雷架上，确保模板的水平和稳定。
4. 现浇混凝土：在施工模板上进行混凝土的现浇施工，注重混凝土的均匀性和密实性。
5. 养护：对现浇混凝土进行适当的养护，确保混凝土的强度和耐久性。
五、施工工艺实际施工中，悬挑贝雷架施工工法需要完成以下施工阶段：1. 安装贝雷架：将贝雷架系统安装在已完成的结构上方，确保贝雷架的平整和稳定。
2. 悬挂施工模板：使用起重设备将混凝土施工模板悬挂在贝雷架上，保证模板的水平和平整。
3. 钢筋布置：根据设计要求，在施工模板上进行钢筋的布置，确保钢筋的连接和结构的强度。
高空大跨度挑檐造型混凝土结构施工工法
高空大跨度挑檐造型混凝土结构施工工法高空大跨度挑檐造型混凝土结构施工工法一、前言高空大跨度挑檐造型混凝土结构施工工法是一种应用于高空建筑物的施工技术，该技术能够有效地解决高空大跨度挑檐结构施工中的诸多难题，提高施工效率和质量。
二、工法特点1. 高空大跨度挑檐造型混凝土结构施工工法具有施工周期短、施工效果好的特点，能够显著提高工程的整体进度。
2. 采用模板支撑结构，可以实现施工过程中的安全可控，保证施工环境的安全性。
3. 由于采用了模板制作和拼装，使得施工工法具有很高的工程化程度，能够实现快速装配和拆卸，方便后续施工。
三、适应范围高空大跨度挑檐造型混凝土结构施工工法适用于各种高空大跨度挑檐结构的施工，包括商业办公楼、酒店、会议中心等建筑物的建设。
四、工艺原理该施工工法基于大跨度挑檐造型混凝土结构的设计要求，通过模板制作和拼装的方式实现施工。
具体工艺原理如下：1. 根据设计图纸和要求，确定模板的形状和尺寸。
2. 进行模板制作，根据施工现场的要求进行加固和处理，确保模板的稳定和牢固。
3. 安装模板支撑结构，通过临时支撑和预先设置的支撑框架进行支撑和固定。
4. 进行混凝土施工，按照一定的施工程序进行浇注，确保混凝土的均匀性和密实性。
5. 完成混凝土结构施工后，进行模板的拆卸，保证施工质量和加快后续施工进度。
五、施工工艺1. 模板制作：根据设计要求进行模板的制作，包括模板材料的选择、尺寸的确定和模板的加工。
2. 模板安装：安装模板支撑结构，根据预定的支撑框架进行安装，保证模板的稳定和牢固。
3. 混凝土施工：按照施工程序进行混凝土的浇注，保证混凝土的均匀性和密实性。
4. 模板拆卸：在混凝土固化后进行模板的拆卸，清理施工现场，为后续施工做准备。
六、劳动组织1. 施工队伍的组织：根据工程的规模和施工难度，合理安排施工人员的数量和人员构成。
2. 工种安排：根据施工工艺要求，合理安排各个工种的工作内容和施工顺序，确保施工的连续性和高效性。
悬挑贝雷架施工高空大跨度悬挑现浇混凝土结构施工工法(2)
悬挑贝雷架施工高空大跨度悬挑现浇混凝土结构施工工法悬挑贝雷架施工高空大跨度悬挑现浇混凝土结构施工工法一、前言悬挑贝雷架施工是一种常用于高空、大跨度悬挑现浇混凝土结构的施工工法。
通过采用特殊的支撑体系和施工工艺，能够实现高效、安全、稳定的施工。
本文将对该工法进行详细介绍，并以实际工程为例进行分析。
二、工法特点悬挑贝雷架施工的主要特点包括：1）适用于大跨度悬挑结构，能够有效支撑和施工混凝土构件；2）采用现浇混凝土结构，能够满足工程的强度和耐久性要求；3）施工速度快，一次性浇筑较大面积的混凝土构件；4）支撑体系灵活可调，适应各种复杂结构的施工需求。
三、适应范围悬挑贝雷架施工适用于各种大跨度、高空的悬挑混凝土结构，如桥梁、建筑物等。
对于跨度较大，需要进行现浇施工的工程，悬挑贝雷架施工工法能够提供一种高效、安全的施工解决方案。
四、工艺原理悬挑贝雷架施工工法的原理基于结构稳定和施工效率的考虑。
通过合理设计和搭建贝雷架支撑体系，能够在高空悬挑施工过程中提供稳定的支撑力。
同时，采用现浇混凝土施工方式，能够保证施工质量和结构强度。
工法还会采取一系列技术措施，如预埋件安装、钢筋制作和混凝土施工等，以确保整个施工流程的顺利进行。
五、施工工艺悬挑贝雷架施工过程分为以下几个阶段：1）支撑体系搭建和调整，包括起重机械的安装和调试；2）预埋件安装和固定，确保贝雷架支撑体系的稳定性；3）钢筋制作和安装，包括钢筋的加工加密和预制构件的布置；4）模板安装和调整，确保混凝土浇筑的准确性和表面平整度；5）混凝土浇筑和养护，包括混凝土搅拌、输送和浇筑，以及养护过程的管理和监测。
六、劳动组织悬挑贝雷架施工需要合理组织劳动力，确保施工的高效性和安全性。
施工过程中需要熟练的起重机械操作员、钢筋工、模板工、混凝土搅拌工等。
同时，需要配备专业的监理和质检人员，对施工质量进行监督和控制。
七、机具设备悬挑贝雷架施工所需的机具设备包括：起重机械、钢筋加工设备、模板支架和混凝土搅拌机等。
高空大跨度现浇悬挑结构钢索支撑体系施工工法
高空大跨度现浇悬挑结构钢索支撑体系施工工法HJ2-003-2001现在高空大跨度的悬挑结构不断应用，施工难度大、技术要求高，如采用传统的方法施工会造成施工周期冗长及人、财、物的巨大浪费。
为解决这一技术问题，保证工程施工顺利进行，特制定本工法。
1、特点本工法技术含量高，施工方法简单可靠，施工工艺容易掌握，使用材料品种少，施工工期短，具有用工省，造价低等特点。
2、适用范围本工法适用于高空大跨度的现浇混凝土悬挑结构。
3、工艺原理本工法利用工程结构作为钢梁的承力支点及钢索的吊点，通过钢索悬吊钢梁形成持力平台。
从而实现了用常规工艺进行高空大跨度悬挑结构的模板支设工作。
4、工艺流程施工准备→钢梁、钢绳索制做→钢梁、钢绳索安装就位→钢梁、钢绳索抄平调直→在支撑持力层处打设钢梁抗倾覆绗架→承力结构加固→在钢梁上面用（100×100）mm黄花松方搭设操作平台→在钢梁端部架设安全防护架→模板制作安装→抄平放线→绑扎钢筋→支侧模板→加固模板→浇注混凝土→拆模板→拆除支撑体系。
5、施工操作要点5.1施工准备（1）利用工程结构选择钢梁支撑点、钢绳索吊点。
（2）进行支撑体系设计,编制施工方案。
收集荷载应考虑现浇构件自重、支撑自重，施工荷载。
（3）对选择的吊点处、钢梁支撑处进行承载力验算。
确定加固方案。
（4）根据计算选择钢梁的型号、钢索规格、锚具规格。
5.2钢梁、钢绳索制作安装（如图）吊环钢梁制作示意图（1）钢梁下料、吊环制作、吊环限位圆钢焊接、钢梁限位角钢焊接、焊缝长度及高度根据计算确定。
（2）钢丝绳下料，用双卡扣在地面上将钢索锁在吊环处，另一端用8#铁线捆在钢梁上，待吊装就位后解开。
（3）经验算,如原有结构需要加固,进行结构加固。
（4）在结构吊点处设置水平钢梁，吊装钢梁就位于结构楼面支撑点处，钢梁限位角钢与支撑点卡实，解开8#铁线，用双卡扣将钢绳索与水平钢梁锁牢。
（5）伸入支撑端的钢梁用三道（100×100）mm黄花松大方竖向与上层楼板顶实，做成抗倾覆木制桁架。
高空大跨度悬挑结构模板支撑体系施工工法(2)
高空大跨度悬挑结构模板支撑体系施工工法高空大跨度悬挑结构模板支撑体系施工工法一、前言高空大跨度悬挑结构是一种常被应用于桥梁、体育场馆等工程中的结构形式。
为了保证工程施工的顺利进行，需要采用高空大跨度悬挑结构模板支撑体系施工工法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点该工法具有如下特点：1. 适用于高空大跨度悬挑结构的施工，如桥梁主跨、体育场馆悬挑屋盖等。
2.可以实现大跨度的模板支撑和降低支撑桩的使用量。
3. 施工工艺简单，便于操作，能够提高施工的效率和质量。
4. 适用于各种地形和环境条件下的施工，具有良好的适应性。
三、适应范围该工法适用于高空大跨度悬挑结构的施工，如桥梁主跨、体育场馆悬挑屋盖等。
可以满足不同工程的需求，提高施工的效率和质量。
四、工艺原理4.1 施工工法与实际工程之间的联系该工法通过模板支撑体系来实现高空大跨度悬挑结构的施工。
模板支撑体系由支承系统和模板系统组成，通过支承系统将模板系统悬挂在预定位置，然后通过模板系统进行施工作业。
4.2 采取的技术措施为了保证施工的安全和质量，该工法采取了一系列技术措施，如合理选择支承系统，严格控制支撑点的位置和数量，采用合适的模板系统，确保施工过程的稳定和成功。
五、施工工艺5.1 施工准备阶段在施工前，需要进行详细的施工准备工作，包括现场勘测、设计方案制定、材料和设备的准备等。
5.2 模板支撑体系搭设根据设计方案和施工要求，搭设模板支撑体系，包括支承系统的安装和调试，模板系统的悬挂和校正等。
5.3 模板安装与调整根据设计要求和施工进度，安装和调整模板系统，确保模板的稳定和精度。
5.4 混凝土浇筑根据混凝土浇筑计划，进行混凝土的搅拌、运输和浇筑作业，保证浇筑质量和施工进度。
5.5 模板拆除与清理待混凝土达到强度要求后，拆除模板系统，并进行清理和维护，为后续的施工作业做好准备。
高空大跨度悬挑连廊施工
高空大跨度悬挑连廊施工一、前言近几年以来，随着城市建设的发展，建筑师们充分发挥聪明才智，将建筑造型与其使用功能结合在一起，创造出许多造型奇特、结构复杂的建筑。
单元式高层住宅室外连廊的设计即是建筑师在充分考虑建筑通行、采光、防盗等使用功能和防火要求的基础上，结合建筑平立面造型创造出的极具视觉冲击力的建筑产品。
然而，奇特的造型、复杂的结构带来的不仅是强有力的视觉冲击，也给工程施工带来了极大的挑战。
室外高空连廊高度高、跨度大、造型复杂、荷载大，目前，全国类似工程不多，可参考的施工技术措施和资料很少，且稍有失误容易出现支模系统坍塌的重大安全事故和重大质量事故，施工难度可想而知。
为了做到技术先进、经济合理、保证质量、同时确保施工安全，本工法采用自加工型钢三角架及22#工字钢相结合的桁架体系作为高空支模架的承载基体，然后，在此基体上铺设16#工字钢，搭设连廊支模架。
通过万科城、金色悦城等一系列工程的不断研究和改善，技术人员利用此工法巧妙地克服了高空大跨度悬挑连廊的施工难题。
二、工法特点2.1安装、拆卸简单、方便型钢三角架在现场加工成型，直接吊装、固定，三角架上部节点加工时提前预留安插孔，插入剪力墙后直接以短型钢插销，木锲锲紧。
图1型钢三角架上部连接节点图2型钢三角架上部连接节点2.2适应性强，布置灵活悬挑连廊多依外墙轮廓设计，型钢三角架可以适应连廊多变的平面造型，依据外墙和悬挑连廊的要求布置，满足直线型、折线形、转角型等多种形式连廊的施工要求。
2.3适用范围不受连廊跨度限制本工法型钢三角架可视外墙情况按照3～5m的间距灵活布置，其承担的总体荷载与其间距直接相关，只要型钢三角架布置间距满足承载力要求，本工法的使用不受连廊本身跨度大小的影响。
2.4便于就地取材，成本低整个桁架基体加工安装所用到的材料只有10#、16#、22#工字钢、高强螺栓以及相适应的抱箍，这些都是施工现场常见的材料，便于就地取材，不需大量购买。
高层建筑屋面大悬挑钢筋混凝土梁板施工工法
高层建筑屋面大悬挑钢筋混凝土梁板施工工法1.前言为了建筑立面的美观，许多高层建筑的屋盖设计成悬挑长度2-4m的钢筋混凝土梁板结构。
此类屋盖模板体系的施工难点是：架设高度高、悬挑长度长、模板荷载大、属危险性较大工程，各种常用的模板体系不能满足强度、刚度及稳定性的要求，或经济上不合理，或难以保证施工安全。
我公司通过对此类模板体系的研究、设计及施工实践，总结成功的经验编写本工法。
2.工法特点2.1 根据屋盖挑出长度的不同，在屋盖下两层或三层楼盖上挑出工字钢平台，在工字钢平台上搭设钢管作支架立柱的模板体系。
2.2 工字钢平台由工字钢、钢索、锚环等组成，它将模板体系的荷载传至高层建筑的主体结构上。
它受力合理、传力明确，能满足强度、刚度及稳定性的要求。
2.3 工字钢平台的架设与主体结构的施工同步进行，不占用工期的关键线路，它使模板体系的搭设高度和材料用量减小，能保证施工安全。
3.适用范围本工法适用于高层建筑悬挑长度为2-4m的钢筋混凝土屋盖的施工。
4.工艺原理如图5.2.1-1，在屋盖下两层或三层楼盖上挑出的工字钢平台承受了由钢管立柱传来的模板体系的荷载。
钢索、锚环是工字钢平台的支点。
钢索将部分荷载传给工字钢平台上的各层楼盖的边梁，另一部分荷载则由锚环和钢垫板传给支承工字钢平台的楼盖。
5.施工工艺流程及操作要点5.1施工工艺流程如图5.1-1图5.1-1施工工艺流程图5.2操作要点5.2.1 方案编制技术负责人应组织相关技术人员认真学习图纸、了解现场情况，编制施工方案。
工字钢平台的基本形式如图5.2.1-1。
应综合考虑屋盖的挑出长度、屋盖下各层楼盖的层高以及楼盖边梁的截面高度，以各道钢索与水平面的夹角不小于45o为宜, 以确定工字钢平台架设在哪一层上。
当屋盖挑出长度＜3m时、工字钢平台设在屋盖下第二层，设一道钢索为宜；当屋盖挑出长度≥3m时、工字钢平台设在屋盖下第三层，设二道钢索为宜。
图5.2.1-11、支架采用钢管扣件作模板支架，并应在钢管上端设置可调顶托。
高空大跨度悬挑混凝土屋面斜拉无损支模施工工法(2)
高空大跨度悬挑混凝土屋面斜拉无损支模施工工法高空大跨度悬挑混凝土屋面斜拉无损支模施工工法一、前言高空大跨度悬挑混凝土屋面斜拉无损支模施工工法是一种用于高空大跨度建筑悬挑混凝土屋面的施工方法。
它采用了斜拉无损支模技术，以实现高空、大跨度、悬挑的混凝土屋面施工，解决了传统支模施工存在的一系列问题，提高了施工效率和工程质量。
二、工法特点该工法具有以下几个特点：1. 采用斜拉无损支模技术，减少对建筑群周围环境的影响。
2. 支模系统采用轻型、高强度材料，具有良好的耐荷性能。
3. 结构设计合理，使得支模系统具有更高的抗风能力和稳定性。
4. 施工过程中无需大型起重机械，减少了施工噪音和对周围居民的影响。
5. 工法成熟可靠，已经在多个实际工程中得到了应用和验证。
三、适应范围该工法适用于高空、大跨度的混凝土屋面悬挑施工，特别适用于大型商业建筑、体育场馆等场所。
四、工艺原理该工法采用斜拉无损支模技术，通过张拉预应力钢索将混凝土屋面吊装到悬挑位置，并利用支模系统支撑施工荷载。
该工法的工艺原理主要包括以下几个方面：1. 施工工法与实际工程的连接：通过精确的施工工法设计和预应力钢索的正确布置，保证混凝土屋面能够准确吊装到悬挑位置。
2. 采取的技术措施：采用先进的支模系统和高强度材料，确保支模系统能够承受施工荷载，并具有良好的抗风能力和稳定性。
3. 理论依据和实际应用：通过理论计算和实际应用验证，得出了施工工法的正确性和可行性，为实际工程提供了准确的施工依据。
五、施工工艺该工法的施工工艺主要包括以下几个阶段：1. 施工准备：包括对支模系统的组装和调试、预应力钢索的布置、悬挑位置的准确定位等。
2. 屋面吊装：采用起重机械将混凝土屋面吊装到悬挑位置，并通过张拉预应力钢索将其固定。
3. 支模施工：安装支模系统，包括支撑架、脚手架、支撑杆等，以支撑施工荷载和保证施工安全。
4. 混凝土施工：进行混凝土浇筑和养护，确保混凝土屋面的质量和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
世园大厦工程
确保高空大跨度悬挑现浇屋面施工成功
小组名称：青岛建安建设集团有限公司世园大厦QC小
组
小组类型：攻关型
注册编号：QDJA-025
发布时间：2013年3月
一、工程概况
1、工程总体概况
本工程位于青岛市崂山区世园大道以北，涧西以路西，纵五路东侧。
总建筑面积约46000平方米。
地下2层，地上1#楼9层，建筑高度为37.4米；2#楼7层，建筑高度为29.2m。
本工程抗震等级为三级，框架结构，采用筏板基础。
本工程将来作为2014年青岛世园会展会期间行政指挥中心，为世园会重点工程。
质量目标确保“泰山杯”。
2、屋面结构概况
1#楼悬挑部位为1-3至1-8轴，结构悬挑长度为5.35米。
2#楼悬挑部位为屋面四周，结构悬挑长度为4.6m和3.5m两种。
构架层高度为5.38米。
本工程主楼屋面样式独特，造型美观，但如此复杂造型，也给我们施工带来极大挑战。
二、小组概况
QC小组概况一览表
小组名称世园大厦QC小组
成立
日期
2008.5.15
QC小组活
动课题类
型
攻关型
课题名称确保高空大跨度悬挑
现浇屋面施工成功
注册
日期
2008.5
小组
注册号
QDJA-0025
活动
频率
每月4次，每次不少于2小时小组活动次数48
活动
时间
2012.4～2013.3 出勤率96.8%
序号姓名性别年龄技术职称职务职责
1 李兆龙男44 高级工程师组长策划指导
2 孙俊亮男35 高级工程师副组长策划及技术指导
3 刘鹏男33 工程师副组长组织实施
4 贾杨男30 工程师组员具体实施
5 李世俊男32 工程师组员具体实施
6 杨若峰男25 助理工程师组员设计及理论分析
7 范作慧男53 工程师组员质量检查
8 杨德地男60 工程师组员质量安全检查
9 战鹏飞男32 工程师组员具体实施
制表人：贾杨制表日期：2012.4.20
三、选题理由
四、现状调查
4.1 本工程特点及难点分析
4.2 方案对比及提出方案
4.2.1各种方案对比表
序号方案类型方案优缺点分析
1 三角形型钢
桁架支撑
优点：技术成熟可靠；
缺点：钢构件加工制作周期较长，安装费时费力，对工期影响较大；
造价比较高；
2 落地脚手架
支撑系统
优点：施工简单，安全，可靠度较高；
缺点：所需周转材料较多；需拆除原有的悬挑脚手架；楼体北侧地
下室结构未封顶，脚手架无处生根；
3
斜拉式悬挑
支模系统
优点：周转材料投入少，可有效节省工期；投入劳力较少，型钢虽
一次性投入，但可重复利用；
缺点：结构及施工荷载较大，受力分析较复杂；该方案青岛市此前
并无先例，施工存在风险；
QC小组成员对上述三种方案认真研究、分析，认为在“工期紧、业主造价控制较严格”
前提下，方案三“斜拉式悬挑支模系统”施工切实可行。
待报建设单位、监理单位审批后实施。
五、目标确定与可行性分析
（一）小组活动目标
1.在保证施工安全的前提下，认真比选方案，优化支撑设计，保证安全生产零事故；
2.以工程质量为核心，保证质量优良，确保“泰山杯”。
3.简化安装工序，节省材料，缩短工期。
（二）目标可行性分析
1. 本项目部由具有多年施工经验的专业小组组织施工，项目部成员具有较强的质量安全保证能力。
2. 本小组成员由技术经验丰富的高工、工程师组成，技术水平较高，经验丰富，责任心强，具有很强的研发攻关能力。
3.本工程为公司重点创优项目，领导非常重视，在资源方面给予大力支持。
结论：我们有信心，有能力确保高空大跨度悬挑现浇屋面施工成功。
六、原因分析
七、要因确认
根据分析出的末端因素，我们进一步分析确认，如下表 序号
末端因素
分析原因
是否要因
1
模板支撑体系设计选型不当；
模板支撑体系倒塌的主要原因是支撑失稳，而屋面悬挑结构荷载值较大，施工荷载及结构自重均由模板支架承担；同时，钢管搭设是用扣件连接，钢管受力是偏心荷载，因此现场实际情况与设计计算有一定的差距，必须充分考虑足够的安全储备。
是
2
施工方案不具体；模板支撑构造不完善；
施工方案编制人员未充分考虑节点细部构造，导致施工班组对方案理解不透、操作困难
是
3 缺乏类似经验 班前培训不到位 管理人员责任心不强
安全管理不到位
之前未干过类似工程，经验不足；不经过系统的严格细致培训，无法满足施工需要；工人安全意识薄弱，对如此高风险工程的严峻性认识不够，生产中不够谨慎，易违章作业； 管理人员责任心不强，过程控制不严格
是
4 力矩扳手未配备
检测仪器不准确
现场施工未配备力矩扳手，无法保证直螺纹
套筒安装到位，力矩值符合要求；检测仪器
不准确，易出现偏差；
非
5 泵管固定不当屋面结构设计复杂，施工前未考虑合理的泵
管固定方式，将导致混凝土浇筑困难易堆积，
且容易对架体产生冲击动荷载；
非
6 结构及施工荷载太
大，脚手架持力层
或构件能否承受
如此大跨度的屋面结构，施工荷载将远大于
设计使用荷载，脚手架持力层、以及屋面层
梁板不能承受如此巨大的荷载，避免因超载
而破坏持力构件。
是
7 钢管、扣件等质量
不达标
钢管锈蚀、磨损使壁厚减薄，扣件滑丝易发
生滑落是脚手架稳定性的安全隐患。
非
8 直螺纹套筒质量差直螺纹套筒生产加工质量参差不齐，对斜拉
杆连接质量有影响非
9 高空悬空作业高空悬空作业难度较大，工人施工操作较为
困难，施工效率低，应尽可能的减少高空作
业工序；
非
10 冬季施工风大雪多冬季施工，风、雨、雪天气影响易造成事故，
应视情况停止作业或采取措施加强防护。
非
制表人：贾杨2012年9 月八、制定对策
我们针对确定的要因，制定了对策
要因对策表
序号主要原因对策目标措施责任
人
实施
时间
1 模板支撑体
系设计问题
严格按照实
际荷载进行
理论计算；科
学合理设计
模板支撑体
系
保证模板
支撑体系
具有足够
的竖向承
载力，避免
模板支撑
系统失稳。
由设计人员根据
脚手架选型，结
合实际荷载取
值，建立力学模
型，进行分析计
算，并提出解决
措施。
杨若峰
贾杨
李世俊
2012.10
2 施工方案不
具体；模板
支撑构造不
完善；
由公司技术
中心组织编
制详尽的专
项施工方案
保证方案
切实可行，
具有很强
的可操作
性；细部构
造合理，施
工简便
由技术中心编制
详细的施工方
案，组织专家论
证后报建设、监
理单位批准后实
施
刘鹏
李世俊
2012.10
3 施工荷载太
大，脚手架
持力层或构
件能否承受
会同设计院，
验算施工荷
载，进行强节
点设计
确保持力
构件能够
满足施工
荷载要求
对原来拉筋锚固
点处的边梁及安
放工字钢楼层的
梁板等不能满足
荷载要求的构件
进行设计调整
李世俊
杨若峰
2012.10
4 施工经验
少；
班前培训不
到位；
安全管理不
到位；
加强技术交
底培训，加强
安全教育，过
程严格控制，
实行旁站式
管理与指导
提高队伍
素质
强化安全
意识
杜绝安全
事故
现场开办职工夜
校，对其进行技
术培训，通过班
前教育，班中旁
站监督指导，班
后考评等措施，
确保质量与安全
范作慧
杨德地
战鹏飞
2012.12
制表人：贾杨2012年12月九、对策实施
对策明确后，我们QC小组全体成员，认真研究制定出详细的实施方案，分头负责落实。
实施一：采用斜拉式悬挑支模，解决脚手架布置问题
以1#楼为例，从7层楼面悬挑工字钢梁，布置间距为900mm，采用两道Φ16预埋钢筋固定。
悬挑工字钢离端部1.35米处设两根直径25mmHRB400螺纹钢筋作斜拉，荷载全部由斜拉钢筋承担，在8层楼面边梁处预埋直径25mm的HRB400钢筋两根（锚固长度＞1000mm），钢筋端头均预先套丝，斜拉钢筋与锚固端采用直螺纹套筒连接。
水平悬挑工字钢上搭设满堂脚手架作为屋面模板支撑体系。
悬挑结构模板支撑体系采用扣件式满堂脚手架，立杆横向间距900㎜，纵向间距900，步距1500㎜，操作层小横杆间距900㎜。
脚手架布
置示意图见下图。
图一、型钢平面布置图
图二、斜拉悬挑支模示意图
图三、斜拉悬挑支模系统动态演示。
