泵、风机类技术规范书2011.12.27
泵、风机类技术规范书XXXX1227
XX鑫旺再生资源XX1000Kt氧化铝项目潜水排污泵、稳压泵、消防泵、废水自吸泵、卸酸泵、卸碱泵、罗茨风机技术规X书批准：审核：编制：生产准备处2011年12月1 总则1.1本技术规X书仅限于内蒙鑫旺氧化铝工程除盐水站、水喷雾消防雾站潜水排污泵、稳压泵、消防泵、废水自吸泵、卸酸泵、卸碱泵、罗茨风机设备。
它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术条件所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规X的条文。
供方应保证提供符合本技术条件书和有关现行工业标准的产品。
1.3 如果供方没有以书面方式对本技术条件的条文提出异议，那么需方将认为供方提供的产品完全符合本技术条件的要求。
1.4 在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规X、标准和规程发生变化而产生的一些补充修改要求，需方应遵守这个要求，具体款项内容由甲乙双方共同商定。
1.5 本技术条件所使用的标准，如与需方所执行的标准不一致时，按较高标准执行。
如果本技术条件与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方应及时书面通知需方进行解决。
1.6 本技术条件为订货合同的附件，与合同正文具有同等效力。
1.7 只有需方有权修改本技术条件书。
合同谈判将以本技术条件书为蓝本，并列入需方认可的技术偏差，修改后最终确定的技术协议将作为合同的一个附件，并与合同文件有相同的法律效力。
双方共同签署的会议纪要、补充文件也与合同文件有相同的法律效力。
1.8 设备到货要求在2012年3月15日之前。
2 工作自然条件多年平均气温 6.7 ℃极端最高气温40.2℃极端最低气温-34.5℃最大积雪深度380mm第13时湿球温度：21.6℃多年平均相对湿度52多年平均气压892.2kPa多年最高气压901.7hpa 多年年平均降水量307.0mm 多年年最大降水量506.4mm 多年年最小降水量191.8mm一小时最大降雨量39.1mm 年均主导风向及频率西风历年平均风速 2.9m/s历年极大风速24m/s厂房零米海拔高度（黄海高程）1048m最大冻土深度：178cm地震烈度：Ⅷ度，0.3g3 技术要求3.1设备性能及规格3.1.1 50WQ15-12-1.1潜水排污泵Q=15m3/h H=12m N=1.1KW3.1.2XB09/50-150D/3消防泵Q=40～50～60L/s H=0.939～0.9～0.829MPa附280S-4电动机N=75KWn=1480r/min3.1.3 LDW4.8-8x12稳压泵Q=1.33L/s H=96m附Y132S1-2/5.5电动机N=5.5KW n=2950r/min3.1.4废水自吸泵Q=100t/h H=30m P=0.3MPa附电动机P=30KW n=1450r/min3.1.5 卸酸泵Q=20m3 P=0.2MPa附电动机P=5KW n=1450r/min3.1.6 卸碱泵Q=20m3 P=0.2MPa附电动机P=5KW n=1450r/min3.1.7 罗茨风机（含本体压力表）Q=15～20L/min P=55KPa附电动机P=30KW n=1450r/min3.2设计制造标准GB/T5656-94 《离心泵技术条件（Ⅱ类）》GB/T13007-91 《离心泵效率》/T6880.1-93 《泵用灰铸铁》/T6880.2-93 《泵用铸件》4127-85 《机械密封技术条件》/T4297-92 《泵产品涂漆技术条件》/T6444-92 《风机包装通用技术条件》/T6888-93 《风机用铸铁件技术条件》GB10889-89 《泵的振动测量与评价方法》GB10890-89 《泵的噪音测量与评价方法》GB4942-86 《电动机外壳防护等级》GB10068-89 《旋转电动机振动测量方法及限制、振动限值》GB10069-89 《旋转电动机噪音测量方法及限制、噪音限值》GB/T2888-1991 《风机和罗茨鼓风机噪声测量方法》3.3供货X围（但不限于此）3.3.1 50WQ15-12-1.1潜水排污泵 1台套（用于消防泵房集水池清洗放空用，平时置与泵房内）水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.2 XB09/50-150D/3消防泵 3台套（两用一备）水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.3 LDW4.8-8x12稳压泵 2台套（带吐出椎管，一用一备）水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.4废水自吸泵2台套水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.5 卸酸泵 1台套水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.6卸碱泵 1台套水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.7罗茨风机2台套风机及配套电机风机及电机公用底座风机本体的密封水、冷却水管路风机和电机的联轴器和联轴器护罩4 售后服务4.1 供方应保证质量并如期供货，设备到货后与需方共同开箱清点，此时如发现短缺，由供方负责，发现质量问题，供方须及时派技术人员到现场处理。
泵安全技术操作规程范文
泵安全技术操作规程范文第一章总则第一条泵（以下简称“本机”）是指将物体从低处抽、注到高处或将物体提升或压送到相应地方的一种机械设备。
本机用于水泵、液压、风冷、压缩机等行业。
第二条为了保障本机的安全使用和工作环境的安全，制定本规程。
第三条所有使用本机的人员必须遵守本规程的要求。
如有任何违反，一律依法追究责任。
第四条本规程适用于所有使用本机的单位、部门和个人。
第五条本规程的内容包括本机的操作要点、注意事项、维护方法以及事故预防与处理等方面的内容。
第二章操作要点第六条操作人员在使用本机之前，必须进行操作培训并获得相应的操作证书。
第七条操作人员在操作本机之前，必须先检查各部位的连接是否牢固，各操作按钮是否灵活、正常。
第八条操作人员在正式操作本机之前，必须确认工作环境的安全。
如有发现异常情况，必须立即报告上级。
第九条操作本机时，必须穿戴好相应的安全防护装备，如防护眼镜、手套等。
第十条操作人员必须熟悉本机的工作原理和结构，保证能够正确地操作本机。
第十一条操作人员在开机前，必须先打开相应的阀门。
在操作过程中，应根据需要进行开闭。
第十二条操作人员在操作本机时，必须保持专注，严禁喧闹、玩耍、吸烟等。
第十三条操作人员在操作本机时，必须随时关注本机的工作状态，如有异常必须立即停机检修。
第十四条操作人员在操作本机后，必须将本机的电源关闭，并且进行相应的维护保养。
第十五条非操作人员严禁擅自操作本机。
第十六条临时离开时，必须关闭本机的电源。
第十七条本机故障或异常应及时报告上级，并请专业人员处理。
第十八条禁止超负荷使用本机，严禁违章操作。
第三章注意事项第十九条操作人员在操作本机时，必须保持清醒，严禁饮酒或服用精神药物。
第二十条操作人员在操作本机时，必须保持手部干燥，以免滑倒。
第二十一条操作人员在操作本机时，必须注意杜绝火源、明火等。
严禁在有易燃物品的场合使用本机。
第二十二条操作人员在操作电动本机时，必须注意电气安全。
禁止在有明显电气问题的场合使用本机。

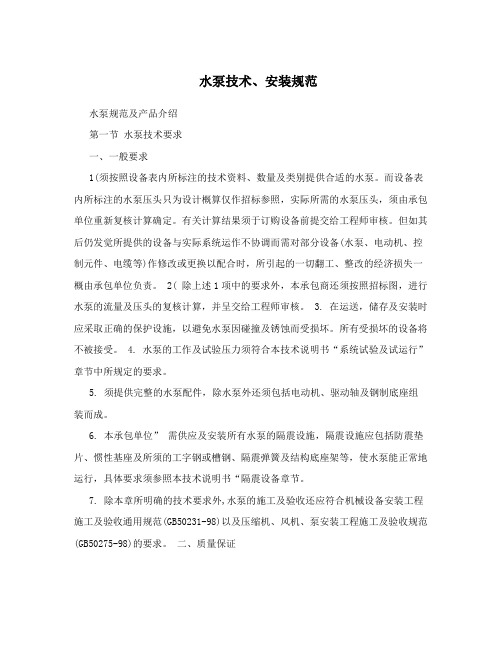

水泵技术、安装规范
水泵技术、安装规范水泵规范及产品介绍第一节水泵技术要求一、一般要求1(须按照设备表内所标注的技术资料、数量及类别提供合适的水泵。
而设备表内所标注的水泵压头只为设计概算仅作招标参照，实际所需的水泵压头，须由承包单位重新复核计算确定。
有关计算结果须于订购设备前提交给工程师审核。
但如其后仍发觉所提供的设备与实际系统运作不协调而需对部分设备(水泵、电动机、控制元件、电缆等)作修改或更换以配合时，所引起的一切翻工、整改的经济损失一概由承包单位负责。
2( 除上述1项中的要求外，本承包商还须按照招标图，进行水泵的流量及压头的复核计算，并呈交给工程师审核。
3. 在运送，储存及安装时应采取正确的保护设施，以避免水泵因碰撞及锈蚀而受损坏。
所有受损坏的设备将不被接受。
4. 水泵的工作及试验压力须符合本技术说明书“系统试验及试运行”章节中所规定的要求。
5. 须提供完整的水泵配件，除水泵外还须包括电动机、驱动轴及钢制底座组装而成。
6. 本承包单位” 需供应及安装所有水泵的隔震设施，隔震设施应包括防震垫片、惯性基座及所须的工字钢或槽钢、隔震弹簧及结构底座架等，使水泵能正常地运行，具体要求须参照本技术说明书“隔震设备章节。
7. 除本章所明确的技术要求外,水泵的施工及验收还应符合机械设备安装工程施工及验收通用规范(GB50231-98)以及压缩机、风机、泵安装工程施工及验收规范(GB50275-98)的要求。
二、质量保证1. 水泵须为专门生产同类型产品的厂家提供，而有关水泵须具有五年或以上运作良好的纪录。
2. 水泵运转部份必须经静态及动态平衡并在生产工厂内进行标准试验。
3. 每台水泵应附有原厂的标志牌详细列明设备系列、型号及编号，制造商名称，各技术数据及生产日期等资料。
三、资料呈审1. 提供详细的施工图，内容应清楚显示有关的管道及电气接驳，防震及安装的大样详图和有关的土建配合要求等资料。
2. 提供详细的水泵组的结构底座的力学计算书及有关的技术资料作审核。
水泵技术规范书
***煤业渣浆泵和水泵及补充订货设备技术规范书（技术部分）二◦一二年三月般说明1、本技术规格书供建设单位对*** 煤业渣浆泵和水泵招标、订货参考。
2、本技术规格书的技术要求，并非是设备、系统的所有细节。
设备的设计、制造、包装、运输、储存和验收应遵循相应的国家标准。
3、设备供应商应保证买方不会因使用卖方所提供的设备而受到第三方的关于专利、商标等知识产权侵犯的投诉。
4、卖方提供的设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：环境温度影响等。
5、如买方认为卖方提供的设备结构和性能不够合理，则有权向卖方提出进行修改的要求。
如买方因系统设计变更需要对设备进行局部修改时，经卖方同意后进行修改。
6、卖方应对其分包商的产品质量负全面责任。
凡按卖方图纸生产的产品卖方必须在出厂合格证上签字。
二、设备布置位置描述及设备使用环境要求*** 煤业的泵主要用在筛分动筛车间内，泵布置在筛分动筛车间± 0.00 及-3.60 平面：121压滤机入料泵一台，泵库存备用1台；122 循环水泵一台；123澄清水泵一台；131 排污泵一台，其中除131泵位于-3.60 平面，其余均位于± 0.00 平面。
本车间的泵均使用在潮湿的环境中，要求泵具有耐腐蚀、效率高、节能、易于自动控制、噪音低、运转平稳、安装维修方便、使用寿命长的特点。
三、设备主要技术要求1、在满足表1 中泵的类型、流量、扬程、矿浆比重、台数等要求的基础上，卖方根据本厂的生产情况，进行设备选型。
2、所有电机的电压等级采用380V。
3、表1 中的电机功率和转速供卖方参考，在技术经济合理的情况下卖方可调整优化，但电机功率应不小于表中数值，应尽量选择转速较低的泵。
4、所有立式液下渣浆泵吸入口带搅拌头。
5、卖方提供的泵的选型结果应包括：泵的型号、流量、扬程、转速、效率、电机型号、功率。
表1设备主要技术参数表四、补充订货设备说明：1、请建设方确定以下设备是否已经订货，以防止重复订货。
己15-12050机巷抽放巷区域效果检验孔 穿层钻孔施工安全技术措施2011.12.27
己15－12050机巷抽放巷区域（预测）效果检验孔、穿层钻孔施工安全技术措施牌版第一章：工作面概况己15-12050采面位于己二采区东翼上部第二个区段，采面西靠-600m轨道石门及己二采区三条下山，东至采区边界，北面紧邻首采面己15-12030机巷，以南尚未开采。
对应地面位置为丁沟村。
己二采区地质储量4493万吨，己15-12030采面可采走向长1606m，采长180m，采面回采己15煤层，工业储量142万吨。
该采面风巷标高为：-601.1m～-633.0m，对应地面标高为：+138.5m～+149.5m，煤层埋深739.6m～782.5m；机巷标高为：－621.3m～-644.7m，对应地面标高为：+115.5m～+145.0m，煤层埋深736.8m～789.7m。
己15-12050机巷抽放巷距己16-17底板垂距为7m～13m，帮对帮1m外错布置。
（见图1）第二章：施工钻机型号和规格施工钻机采用西安ZDY-1200S型和平顶山ZDY2000型钻机、Φ50mm、Φ63.5mm钻杆，Φ75mm或Φ89mm的钻头进行施工。
第三章：区域（预测）效果检验孔布置方式区域（预测）效果检验孔布置要求：按40m布置一个，则该（预测）效果检验测试点位于预掘煤巷工作面中部，严格按钻孔布置参数进行施工（若遇到层间距、煤层厚度、地质构造等变化及时进行调整，调整由防突科设计），在抽放巷对应煤巷煤层厚度、倾角一定的情况下，区域（预测）效果检验孔根据抽放巷巷道顶板距己16-17煤层底板垂距分三种情况施工区域（预测）效果检验孔，①第一种情况：当抽放巷顶板距机巷煤层底板垂距为7m（包含6m、8m）时用第一种情况参数，②第二种情况：当抽放巷顶板距机巷煤层底板垂距为10m（包含9m、11m）时用第二种情况参数，③第三种情况：当抽放巷顶板距机巷煤层底板垂距为13m（包含12m、14m）时用第三种情况参数，垂距不够整数的四舍五入，终孔穿己15煤层顶板后过岩0.5m，施工完毕后必须在终孔报告单中准确记录钻孔方位、倾角、长度，钻孔开钻时间及终孔时间，并在开孔时通知防突抽采队对其进行取样和封孔，采用西安ZDY-1200S 型钻机或平顶山ZDY2000钻机施工区域（预测）效果检验孔。
水泵规范书
华阴市城区集中供热热源厂设备安装项目工程水泵技术规范书2012年10月13日目录1.0 总则 .............................................................. - 2 -2.0 设计条件及设备运行环境条件......................................... - 3 -3.0 主要技术规范....................................................... - 4 -4.0 技术要求.......................................................... - 11 -5.0 性能保证、试验及监造.............................................. - 13 -6.0 供货范围.......................................................... - 15 -7.0 设备包装、标志、运输.............................................. - 15 -8.0 设备验收及贮存.................................................... - 16 -9.0 文件及图纸资料.................................................... - 17 -10.0 其他 ............................................................. - 18 -1.0 总则1.1 本技术规范书适用于华阴市城区集中供热工程1×58MW+ 2×70MW链条蒸汽锅炉配套系统，它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
水泵技术规格书(0001)
水泵技术规格书1.设计标准设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括但不仅限于此。
(1)GB/T3216－1989《离心泵、混流泵、轴流泵和旋流泵试验方法》(2)GB/T5660－1955《轴向吸入离心泵底座尺寸和安装尺寸》(3)GB/T5656－1994《离心泵技术条件》(4)GB/T13006-《离心泵、混流泵、轴流泵汽蚀余量》(5)GB/T13007-91 《离心泵效率》(6)JB/6878.1-93《管道式离心泵型式与基本参数》(7)GB10889-89《泵的振动测量与评价方法》(8)GB10890-89《泵的噪声测量与评价方法》(9)JB4127-85 《机械密封技术条件》(10)J G/T3009－1993《微机控制变频调速给水设备标准》(11)G A30—92 《消防气压给水设备性能要求和实验方法》电气部分按国家现行的有关标准和规范执行。
所有与设计、制造、使用本次招标采购设备有关的国际标准、国家标准、行业标准、深圳市地方标准及规定。
上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时，供货商应使本次招标采购设备所选用的材料、零部件符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
供货商使用上述以外的标准和规范时，应加以说明。
应清楚地说明并提交用于替代的标准或规范，明显的差异点要特别说明。
当推荐的标准和规范等效于或优于本规格书的要求时，才可能为业主接受。
2.定义2.1“货物”系指供货商根据合同规定须向业主提供的一切设备及其附属设施、机械、备品备件、消耗性材料、专用工具和测试设备，以及满足合同设备组装、检验、培训、调试、性能测试、正常运行及维修等所必须的手册、技术文件、图纸和资料。
2.2“服务”系指根据合同规定供货商承担与供货有关的辅助服务，如调试、提供技术援助、培训和合同中规定供货商应承担的其它义务。
热网水泵技术规范书(DOC)
神木县恒东发电有限公司二期热电工程热网循环水泵、补水泵疏水泵技术规范书陕西省电力设计院2011年11月西安批准：审核：校核：编写：目录1.0 总则 (1)2.0 设备厂址及使用条件 (1)3.0 主要技术规范 (3)4.0 技术要求 (5)5.0 供货范围 (15)6.0 设备包装、标志、运输 (19)7.0 设备验收及贮存 (20)8.0 技术文件及图纸资料 (20)9.0监造、检验和性能验收试验 (22)10.0差异表 (24)11.0技术服务 (25)附录一低压电机技术部分 (28)附录二高压电机技术部分 (32)附录三电气部分技术文件 (39)1.0 总则1.1 本规范书适用于神木县恒东发电有限公司二期热电工程（1 50MW抽汽凝汽式直接空冷汽轮发电机组）热网循环水泵、热网补水泵、热网疏水泵的设备招标。
它包括泵本体及其驱动装置、辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和最新工业标准的优质产品。
1.3 如果投标方没有以书面对本规范书的条文提出异议，那么招标方可以认为投标方提出的产品应完全符合本规范书的要求。
1.4 在签订合同之后，招标方有权以书面形式提出因规范标准和规程发生变化而产生的一些补充要求，具体款项由双方共同商定。
1.5 本规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。
1.6 依据招标书供、需双方签定的技术协议作为为订货合同附件，与合同正文具有同等效力。
1.7 产品应在相应工程或相似条件下有3~5台运行并经过两年，已证明安全可靠。
1.8 供方对水泵的成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得需方的认可。
2.0 设备厂址及使用条件2.1 厂址条件：厂址地点：陕西省神木县西沟乡上榆树峁工业集中区主厂房零米海拔：~1260m（黄海高程）年平均大气压：~900.0 hPa年平均气温：8.5℃室外极端最高气温：41.2℃室外极端最低气温：-29℃最热月平均气温：23.6℃最冷月平均气温：-9.6℃平均水汽压：7.7 hPa最大水汽压：30.0 hPa历年平均相对湿度：55％年平均降水量：405.6mm一日内最大降水量：141.1mm年平均蒸发量：1836.3mm历年平均风速： 1.8m/s历年最大风速：20.7m/s最大积雪深度：12cm最大冻土深度：146cm全年主导风向：N、SSE日照百分率：62％平均大风日数：7.3 天最多雷暴日数：46 天最多雾日数：12 天最多冻融交替循环次数：＞50 times地震基本烈度：Ⅵ度基本地震动峰值加速度0.05g地震动反应谱特征周期0.35s2.2 设备安装地点及系统设置设备安装地点汽机房0.0米层系统设置3台热网循环水泵、2台热网补水泵、3台热网疏水泵2.3水泵运行条件：水泵能满足系统各种运行工况。
水泵设备技术规范
水泵设备技术规范在工业领域中扮演着重要的角色。
水泵作为工业系统的重要组成部分，其运行质量和安全性必须得到保证。
技术规范是对水泵设备生产、安装、维护和检测的必要规程，它能够确保水泵设备稳定可靠地运行，从而提高工业生产效率。
首先，包括了对生产过程中的质量控制、部件选材、工艺流程和防腐措施的要求。
这些制度可以保证生产出的水泵质量符合行业标准，并在使用过程中保证设备工作的可靠性和安全性。
制造商应当对不符合规范的零部件和材料进行排除，不能出现因为材料不合格而影响到水泵设备整体的良好性能和使用寿命的问题。
其次，安装规范也是非常重要的一个环节。
安装人员应当遵循技术规范，根据实际情况选取适合的安装工艺，合理布置水泵系统的管道和阀门。
此外，安装工程中需要进行有效的防腐保护措施，以保证水泵设备的使用寿命和稳定性。
如果安装不当，会对工厂的环境和人员的身体健康产生严重的危害和影响。
水泵设备的日常使用和维护也需要按照规范进行。
设备管理员应该制定日常维护计划，并根据实际情况进行保养和维修。
必要的维护包括：定期更换润滑油、定期清洗水泵壳体和过滤网、检查水泵的运行情况和电气设备的控制系统等。
若任其自由发展，水泵设备极易故障，维修费用和停机时间也将大大增加，造成生产上的不必要的损失。
最后，技术规范对于水泵的检测和评估也非常重要。
检测包括水泵设备本身的调试和功能检验，同时也涉及到水泵系统的调节和运行监测。
对于已经使用的水泵，技术规范给出了相应的评估方法，如综合评估、局部评估等。
这些评估方法能够帮助设备管理员对设备的状况有更加充分的了解，从而进行更加合理的计划和决策。
总之，不仅是工业生产的必要保障，也是对于工业发展的需要。
规范的实施，对于保护工人的生命安全，减少工厂的环境污染，提高生产效率，优化公司的运营成本等方面都有着不可撼动的作用。
因此，水泵设备生产商和使用者应该高度重视技术规范的制定与执行。
主扇风机安全技术规范文
主扇风机安全技术规范文第一章总则第一条为了保障主扇风机的安全运行，防止事故的发生，特制定本技术规范。
本规范适用于用于通风、冷却、排尘等场所的主扇风机的设计、制造、安装、调试、维修和使用等工作。
第二条主扇风机的设计、制造、安装、调试、维修和使用应遵循国家相关标准和规定，同时要考虑到设备的安全性、环境适应性和操作可行性等因素。
第三条主扇风机的安装和使用，必须由具备相应资质的专业技术人员进行，严禁未经许可的人员进行操作。
第四条主扇风机必须经过定期的维护和检修，确保其正常运行，同时要进行定期的安全检查和试运行。
第二章设计与制造第五条主扇风机的设计和制造单位必须具备相应的设计和制造资质，并且要按照国家相关标准和规定进行设计和制造。
第六条主扇风机的设计和制造必须符合以下要求：1. 结构合理、强度适宜，能承受正常工作和突发情况下的负荷；2. 各部件之间的配合间隙适当，运转平稳，无卡阻和震动；3. 电气控制系统可靠，符合相关电气安全标准和规范；4. 高温、腐蚀等特殊环境下的主扇风机必须采用相应的材料和防护措施，确保其安全运行。
第七条主扇风机必须配备相应的安全保护装置，包括但不限于过载保护装置、断流保护装置、防越限装置等。
第八条主扇风机的运转部位必须设置防护罩和防护栏杆，以防止人员误入和事故的发生。
第三章安装与调试第九条主扇风机的安装需要按照设备的安装说明书进行，确保其稳定、牢固地安装在相应的位置上。
第十条主扇风机安装时，应注意以下事项：1. 安装位置应合理选择，确保通风效果最佳；2. 电源线路要符合电气安全标准，安全可靠；3. 安装和连接各部件时，要仔细检查各接口的密封性和连接牢固性。
第十一条安装完成后，必须进行相应的调试工作。
调试前必须检查运转部位的防护罩和防护栏杆是否完好，电气控制系统是否正常工作，各传动部件是否灵活。
第四章维护与检修第十二条主扇风机必须定期进行保养和检修，检查各部件的磨损和老化程度，及时更换和修理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

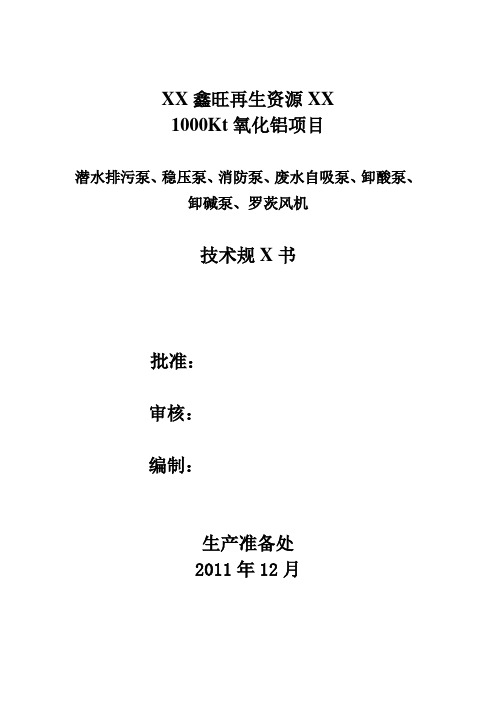

内蒙古鑫旺再生资源有限公司
1000Kt氧化铝项目
潜水排污泵、稳压泵、消防泵、废水自吸泵、卸酸泵、
卸碱泵、罗茨风机
技术规范书
批准：
审核：
编制：
生产准备处
2011年12月
1 总则
1.1本技术规范书仅限于内蒙鑫旺氧化铝工程除盐水站、水喷雾消防雾站潜水排
污泵、稳压泵、消防泵、废水自吸泵、卸酸泵、卸碱泵、罗茨风机设备。
它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术条件所提出的是最低限度的技术要求，并未对一切技术细节作出规定，
也未充分引述有关标准和规范的条文。
供方应保证提供符合本技术条件书和有关现行工业标准的产品。
1.3 如果供方没有以书面方式对本技术条件的条文提出异议，那么需方将认为供
方提供的产品完全符合本技术条件的要求。
1.4 在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、
标准和规程发生变化而产生的一些补充修改要求，需方应遵守这个要求，具体款项内容由甲乙双方共同商定。
1.5 本技术条件所使用的标准，如与需方所执行的标准不一致时，按较高标准执
行。
如果本技术条件与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方应及时书面通知需方进行解决。
1.6 本技术条件为订货合同的附件，与合同正文具有同等效力。
1.7 只有需方有权修改本技术条件书。
合同谈判将以本技术条件书为蓝本，并列
入需方认可的技术偏差，修改后最终确定的技术协议将作为合同的一个附件，并与合同文件有相同的法律效力。
双方共同签署的会议纪要、补充文件也与合同文件有相同的法律效力。
1.8 设备到货要求在2012年3月15日之前。
2 工作自然条件
多年平均气温 6.7 ℃
极端最高气温40.2℃
极端最低气温-34.5℃
最大积雪深度380mm
第13时湿球温度：21.6℃
多年平均相对湿度52
多年平均气压892.2kPa
多年最高气压901.7hpa 多年年平均降水量307.0mm 多年年最大降水量506.4mm 多年年最小降水量191.8mm
一小时最大降雨量39.1mm 年均主导风向及频率西风
历年平均风速 2.9m/s
历年极大风速24m/s
厂房零米海拔高度（黄海高程）1048m
最大冻土深度：178cm
地震烈度：Ⅷ度，0.3g
3 技术要求
3.1设备性能及规格
3.1.1 50WQ15-12-1.1潜水排污泵
Q=15m3/h H=12m N=1.1KW
3.1.2XB09/50-150D/3消防泵
Q=40～50～60L/s H=0.939～0.9～0.829MPa
附280S-4电动机
N=75KWn=1480r/min
3.1.3 LDW
4.8-8x12稳压泵
Q=1.33L/s H=96m
附Y132S1-2/5.5电动机
N=5.5KW n=2950r/min
3.1.4废水自吸泵
Q=100t/h H=30m P=0.3MPa
附电动机
P=30KW n=1450r/min
3.1.5 卸酸泵
Q=20m3 P=0.2MPa
附电动机
P=5KW n=1450r/min
3.1.6 卸碱泵
Q=20m3 P=0.2MPa
附电动机
P=5KW n=1450r/min
3.1.7 罗茨风机（含本体压力表）
Q=15～20L/min P=55KPa
附电动机
P=30KW n=1450r/min
3.2设计制造标准
GB/T5656-94 《离心泵技术条件（Ⅱ类）》
GB/T13007-91 《离心泵效率》
JB/T6880.1-93 《泵用灰铸铁》
JB/T6880.2-93 《泵用铸件》
JB4127-85 《机械密封技术条件》
JB/T4297-92 《泵产品涂漆技术条件》
JB/T6444-92 《风机包装通用技术条件》
JB/T6888-93 《风机用铸铁件技术条件》
GB10889-89 《泵的振动测量与评价方法》
GB10890-89 《泵的噪音测量与评价方法》
GB4942-86 《电动机外壳防护等级》
GB10068-89 《旋转电动机振动测量方法及限制、振动限值》GB10069-89 《旋转电动机噪音测量方法及限制、噪音限值》GB/T2888-1991 《风机和罗茨鼓风机噪声测量方法》
3.3供货范围（但不限于此）
3.3.1 50WQ15-12-1.1潜水排污泵 1台套（用于消防泵房集水池清洗放空用，平时置与泵房内）
水泵及配套电机
泵及电机公用底座
泵组本体的密封水、冷却水管路
泵和电机的联轴器和联轴器护罩
3.3.2 XB09/50-150D/3消防泵 3台套（两用一备）
水泵及配套电机
泵及电机公用底座
泵组本体的密封水、冷却水管路
泵和电机的联轴器和联轴器护罩
3.3.3 LDW
4.8-8x12稳压泵 2台套（带吐出椎管，一用一备）
水泵及配套电机
泵及电机公用底座
泵组本体的密封水、冷却水管路
泵和电机的联轴器和联轴器护罩
3.3.4废水自吸泵2台套
水泵及配套电机
泵及电机公用底座
泵组本体的密封水、冷却水管路
泵和电机的联轴器和联轴器护罩
3.3.5 卸酸泵 1台套
水泵及配套电机
泵及电机公用底座
泵组本体的密封水、冷却水管路
泵和电机的联轴器和联轴器护罩
3.3.6卸碱泵 1台套
水泵及配套电机
泵及电机公用底座
泵组本体的密封水、冷却水管路
泵和电机的联轴器和联轴器护罩
3.3.7罗茨风机2台套
风机及配套电机
风机及电机公用底座
风机本体的密封水、冷却水管路
风机和电机的联轴器和联轴器护罩
4 售后服务
4.1 供方应保证质量并如期供货，设备到货后与需方共同开箱清点，此时如发现短缺，由供方负责，发现质量问题，供方须及时派技术人员到现场处理。
4.2 供方在设备安装、试运阶段，派技术人员到现场指导。
4.3供方提供满足安装和运行操作，维修的全部图纸、使用维修说明书等技术资料4套。
4.4供方还需提供给需方能证明设备制造生产质量的全部测试、试验报告，提供份数为2份。
4.5除上述由供方提供的资料外，设备随机装箱资料齐全。
4.6提供设备荷载图、基础安装图和风机布置图的电子版，同时白图由供方签字、盖章确认后邮寄给需方和吉林省电力勘测设计院各一份。
4.7供方提供的所有资料和图纸均应有“内蒙鑫旺再生资源有限公司”专用章。
5 质量保证和验收
5.1在产品的生产过程中，从原材料进厂经中间产品到最终产品的各个阶段均须按照国家有关标准和企业标准进行检验和验收。
5.2 供方提供的设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。
6 包装、运输和储存
6.1 设备制造完成并通过试验后应及时包装，确保其不受污损。
6.2 所有部件经妥善包装后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗。
6.3 在包装箱外应标明需方的订货号、发货号。
6.4 设备运输要符合运输和装载的要求。
6.5 随产品提供的技术资料应完整无缺。
