锅炉事故案例
热电厂燃煤锅炉事故案例

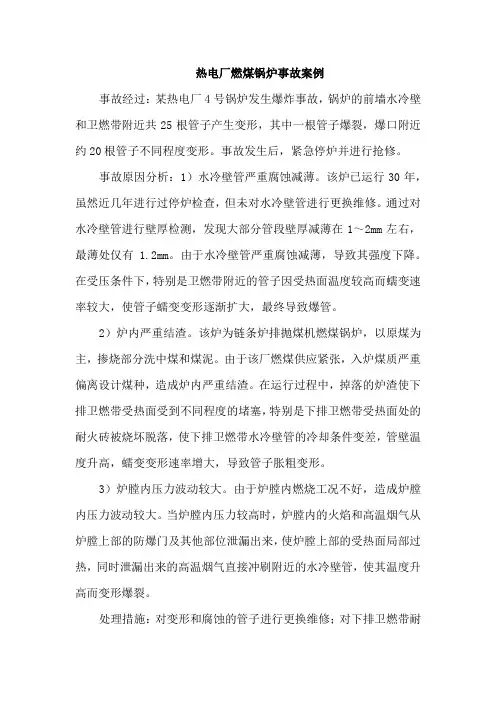

热电厂燃煤锅炉事故案例事故经过：某热电厂4号锅炉发生爆炸事故，锅炉的前墙水冷壁和卫燃带附近共25根管子产生变形，其中一根管子爆裂，爆口附近约20根管子不同程度变形。
事故发生后，紧急停炉并进行抢修。
事故原因分析：1）水冷壁管严重腐蚀减薄。
该炉已运行30年，虽然近几年进行过停炉检查，但未对水冷壁管进行更换维修。
通过对水冷壁管进行壁厚检测，发现大部分管段壁厚减薄在1～2mm左右，最薄处仅有1.2mm。
由于水冷壁管严重腐蚀减薄，导致其强度下降。
在受压条件下，特别是卫燃带附近的管子因受热面温度较高而蠕变速率较大，使管子蠕变变形逐渐扩大，最终导致爆管。
2）炉内严重结渣。
该炉为链条炉排抛煤机燃煤锅炉，以原煤为主，掺烧部分洗中煤和煤泥。
由于该厂燃煤供应紧张，入炉煤质严重偏离设计煤种，造成炉内严重结渣。
在运行过程中，掉落的炉渣使下排卫燃带受热面受到不同程度的堵塞，特别是下排卫燃带受热面处的耐火砖被烧坏脱落，使下排卫燃带水冷壁管的冷却条件变差，管壁温度升高，蠕变变形速率增大，导致管子胀粗变形。
3）炉膛内压力波动较大。
由于炉膛内燃烧工况不好，造成炉膛内压力波动较大。
当炉膛内压力较高时，炉膛内的火焰和高温烟气从炉膛上部的防爆门及其他部位泄漏出来，使炉膛上部的受热面局部过热，同时泄漏出来的高温烟气直接冲刷附近的水冷壁管，使其温度升高而变形爆裂。
处理措施：对变形和腐蚀的管子进行更换维修；对下排卫燃带耐火砖进行修复；加强入炉煤的检测和控制，确保入炉煤质符合设计要求；加强运行管理，控制好燃烧工况，防止炉膛内压力波动过大。
预防措施：加强设备的维护和检修工作，定期对锅炉受热面进行检查和清洗；加强入炉煤的检测和控制，确保入炉煤质符合设计要求；加强运行管理，控制好燃烧工况；对于存在缺陷的设备和系统进行及时整改和完善。
该事故的发生表明，锅炉设备的维护和检修、运行管理以及入炉煤的检测和控制等方面都非常重要。
只有全面加强管理，才能确保锅炉的安全稳定运行。
锅炉事故典型案例统计分析
锅炉事故典型案例统计分析近年来，随着工业生产的不断发展，锅炉的使用已经成为许多企业生产过程中不可或缺的一部分。
由于一些管理不善和技术不过关等原因，锅炉事故时有发生，给企业生产和员工的生命财产安全带来了严重的威胁。
对锅炉事故进行典型案例统计分析，找出事故发生的原因和共性，对预防锅炉事故具有重要的意义。
1. 案例一：爆炸事故日期：2020年6月12日地点：某化工厂经过：在化工厂的生产过程中，锅炉发生了爆炸事故，造成了严重的人员伤亡和设施损失。
据初步调查，事故的原因是锅炉超压，压力表故障导致操作人员未能及时发现压力异常。
锅炉的自动控制系统也存在故障。
2. 案例二：燃烧失控事故日期：2019年8月5日地点：某造纸厂经过：在造纸厂的锅炉房，一台锅炉突然发生了燃烧失控，导致了火灾的发生。
事故原因是锅炉的进料系统出现了故障，导致燃料的供给不稳定。
锅炉的自动控制系统也存在问题，没有及时检测到燃烧异常。
3. 案例三：水位异常事故上述案例统计分析显示，锅炉事故的原因主要包括设备故障、自动控制系统故障和操作人员监控不足等。
设备故障是导致锅炉事故的重要原因之一。
而自动控制系统的故障也是造成事故的重要因素，其未能及时发现和处理问题，导致了事故的发生。
操作人员监控不足也是造成锅炉事故的重要原因之一，缺乏及时的监测和处理会加剧事故的发生。
根据以上统计分析的结果，我们可以得出以下对锅炉事故预防的建议：1. 加强设备维护保养：企业应该严格按照设备维护保养计划，定期对锅炉进行检查和维护，及时发现并处理可能存在的设备故障。
2. 完善自动控制系统：企业应该对锅炉自动控制系统进行定期检查和维护，确保系统的正常运行，及时发现和处理系统故障。
3. 提高操作人员素质：企业应该加强对操作人员的培训和教育，提高其对锅炉运行状态的监测和处理能力，提高其安全意识和应急处理能力。
4. 完善安全管理制度：企业应该建立健全的安全管理制度，明确责任人和责任部门，建立锅炉事故应急预案，提高事故应急处理能力。
锅炉事故典型案例统计分析

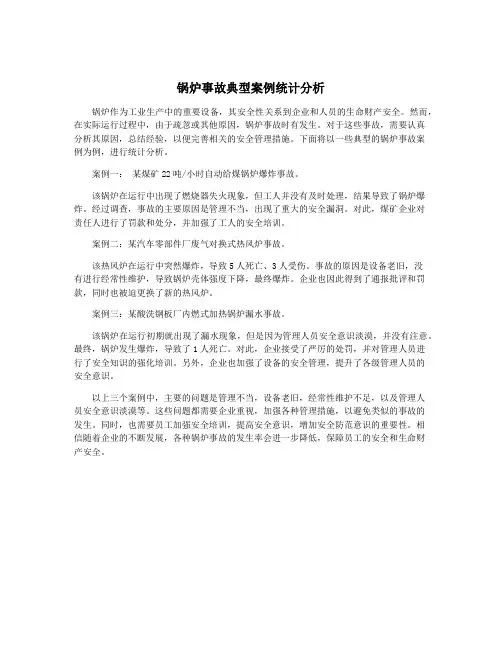

锅炉事故典型案例统计分析锅炉作为工业生产中的重要设备，其安全性关系到企业和人员的生命财产安全。
然而，在实际运行过程中，由于疏忽或其他原因，锅炉事故时有发生。
对于这些事故，需要认真分析其原因，总结经验，以便完善相关的安全管理措施。
下面将以一些典型的锅炉事故案例为例，进行统计分析。
案例一：某煤矿22吨/小时自动给煤锅炉爆炸事故。
该锅炉在运行中出现了燃烧器失火现象，但工人并没有及时处理，结果导致了锅炉爆炸。
经过调查，事故的主要原因是管理不当，出现了重大的安全漏洞。
对此，煤矿企业对责任人进行了罚款和处分，并加强了工人的安全培训。
案例二：某汽车零部件厂废气对换式热风炉事故。
该热风炉在运行中突然爆炸，导致5人死亡、3人受伤。
事故的原因是设备老旧，没有进行经常性维护，导致锅炉壳体强度下降，最终爆炸。
企业也因此得到了通报批评和罚款，同时也被迫更换了新的热风炉。
案例三：某酸洗钢板厂内燃式加热锅炉漏水事故。
该锅炉在运行初期就出现了漏水现象，但是因为管理人员安全意识淡漠，并没有注意。
最终，锅炉发生爆炸，导致了1人死亡。
对此，企业接受了严厉的处罚，并对管理人员进行了安全知识的强化培训。
另外，企业也加强了设备的安全管理，提升了各级管理人员的安全意识。
以上三个案例中，主要的问题是管理不当，设备老旧，经常性维护不足，以及管理人员安全意识淡漠等。
这些问题都需要企业重视，加强各种管理措施，以避免类似的事故的发生。
同时，也需要员工加强安全培训，提高安全意识，增加安全防范意识的重要性。
相信随着企业的不断发展，各种锅炉事故的发生率会进一步降低，保障员工的安全和生命财产安全。
宁海森林温泉锅炉爆炸

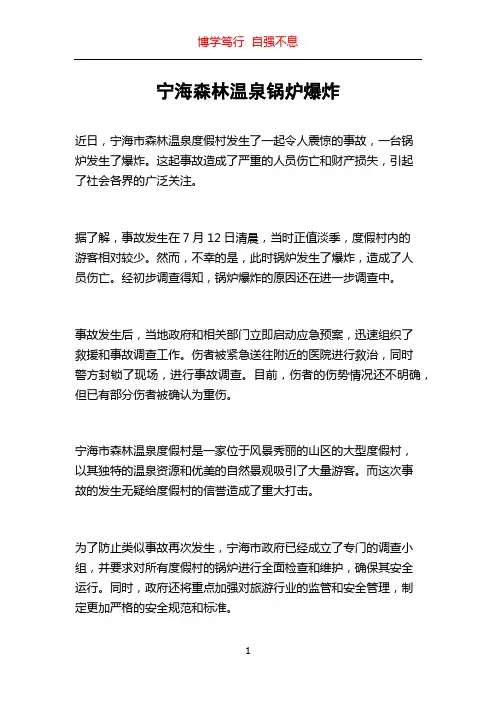

宁海森林温泉锅炉爆炸近日，宁海市森林温泉度假村发生了一起令人震惊的事故，一台锅炉发生了爆炸。
这起事故造成了严重的人员伤亡和财产损失，引起了社会各界的广泛关注。
据了解，事故发生在7月12日清晨，当时正值淡季，度假村内的游客相对较少。
然而，不幸的是，此时锅炉发生了爆炸，造成了人员伤亡。
经初步调查得知，锅炉爆炸的原因还在进一步调查中。
事故发生后，当地政府和相关部门立即启动应急预案，迅速组织了救援和事故调查工作。
伤者被紧急送往附近的医院进行救治，同时警方封锁了现场，进行事故调查。
目前，伤者的伤势情况还不明确，但已有部分伤者被确认为重伤。
宁海市森林温泉度假村是一家位于风景秀丽的山区的大型度假村，以其独特的温泉资源和优美的自然景观吸引了大量游客。
而这次事故的发生无疑给度假村的信誉造成了重大打击。
为了防止类似事故再次发生，宁海市政府已经成立了专门的调查小组，并要求对所有度假村的锅炉进行全面检查和维护，确保其安全运行。
同时，政府还将重点加强对旅游行业的监管和安全管理，制定更加严格的安全规范和标准。
事故的发生也引发了人们对锅炉安全的关注。
锅炉作为一种常见的加热设备，在工业和生活中被广泛使用。
然而，锅炉的设计、安装、运行和维护都存在风险，一旦出现问题，就可能导致严重的事故。
因此，加强对锅炉的安全管理和监管显得尤为重要。
首先，在设计和安装锅炉时，必须严格遵循相关的安全规范和标准。
锅炉的结构和材料必须经过专业的评估和测试，确保其能够承受工作压力和温度。
同时，安装过程中需要合理布置管道和设备，确保其正常运行。
其次，在锅炉的日常运行和维护中，需要定期进行检查和保养。
例如，定期清洗锅炉内部的沉积物和污垢，检查电器设备和阀门的工作状况，保持燃烧系统的正常运行等。
这些措施可以及时发现并排除锅炉中存在的问题，确保其安全运行。
此外，锅炉的操作人员必须经过专业的培训和资质认证。
他们需要了解锅炉的基本原理和工作过程，熟悉其操作规程和安全规范。
2024锅炉事故案例
监管不力
1 1. 安全意识薄弱
一些监管人员对安全生产的重要性认识不足，缺乏有效的
监督检查措施。
2 2. 责任落实不到位
相关部门对安全生产责任落实不到位，导致安全隐患排查
和整改工作滞后。
3 3. 监管力量不足
监管人员数量不足，缺乏专业知识和经验，难以有效开展
监管工作。
4 4. 监管机制不完善
现有的安全监管机制存在漏洞，缺乏有效的奖惩机制和问
安全管理制度问题
1 1. 缺乏全面性
安全管理制度未覆盖所有潜在风险，缺乏对液化天然气锅
炉的特殊风险评估。
2 2. 执行不力
安全操作规程未严格执行，对设备维护和操作人员的培训
不足。
3 3. 缺乏监督机制
安全管理制度缺乏有效的监督机制，导致安全责任落实不
到位。
4 4. 应急预案不足
应急预案缺乏针对性，对事故发生后的处理措施不够完善
。
应急预案不完善
缺乏全面性
应急预案内容不够全面，没有覆 盖所有可能发生的突发事件。例 如，没有针对管道破裂导致泄漏 的应急预案。
缺乏针对性
现有应急预案缺乏针对性，没有 针对不同类型的突发事件制定相 应的措施。例如，没有针对爆炸 事故的具体应对流程。
演练不足
应急预案缺乏定期演练，导致员 工对预案内容不熟悉，无法在紧 急情况下快速有效地应对突发事 件。
责机制。
对事故处置的评价
迅速反应
事故发生后，化工厂立即启动 了应急预案，组织人员进行救 援和控制。
及时控制
消防人员迅速赶到现场，有效 控制了火势蔓延，防止了更大 损失。
多方协作
多个部门和机构参与事故处置 ，展现了高效协同和联动机制 。
供热企业事故案例

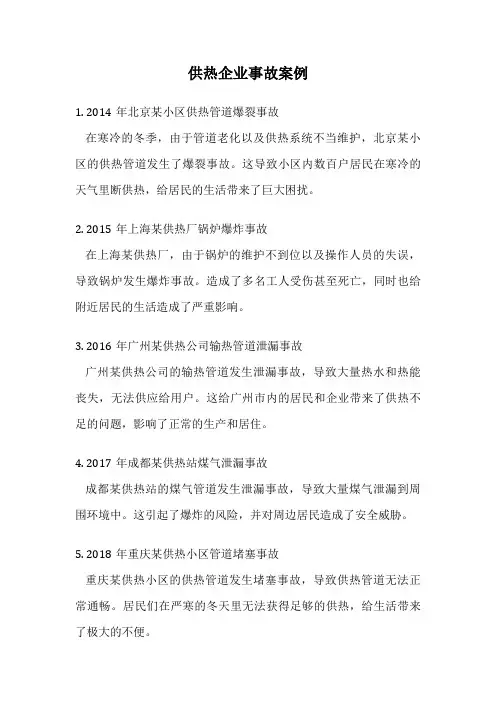

供热企业事故案例1. 2014年北京某小区供热管道爆裂事故在寒冷的冬季，由于管道老化以及供热系统不当维护，北京某小区的供热管道发生了爆裂事故。
这导致小区内数百户居民在寒冷的天气里断供热，给居民的生活带来了巨大困扰。
2. 2015年上海某供热厂锅炉爆炸事故在上海某供热厂，由于锅炉的维护不到位以及操作人员的失误，导致锅炉发生爆炸事故。
造成了多名工人受伤甚至死亡，同时也给附近居民的生活造成了严重影响。
3. 2016年广州某供热公司输热管道泄漏事故广州某供热公司的输热管道发生泄漏事故，导致大量热水和热能丧失，无法供应给用户。
这给广州市内的居民和企业带来了供热不足的问题，影响了正常的生产和居住。
4. 2017年成都某供热站煤气泄漏事故成都某供热站的煤气管道发生泄漏事故，导致大量煤气泄漏到周围环境中。
这引起了爆炸的风险，并对周边居民造成了安全威胁。
5. 2018年重庆某供热小区管道堵塞事故重庆某供热小区的供热管道发生堵塞事故，导致供热管道无法正常通畅。
居民们在严寒的冬天里无法获得足够的供热，给生活带来了极大的不便。
6. 2019年武汉某供热企业热力站爆炸事故武汉某供热企业的热力站发生爆炸事故，造成了多人死亡和受伤。
这一事故不仅给企业带来了重大损失，也对周边居民的生活安全造成了严重威胁。
7. 2020年南京某供热企业水泵故障事故南京某供热企业的水泵发生故障，导致供热系统无法正常运行。
这给居民的供热带来了严重困扰，同时也给企业的声誉造成了损害。
8. 2021年深圳某供热小区管道渗漏事故深圳某供热小区的供热管道发生渗漏事故，导致大量热能损失。
居民们在冬季里无法得到充足的供热，给生活带来了极大的不便。
9. 2022年杭州某供热企业燃气泄漏事故杭州某供热企业的燃气管道发生泄漏事故，导致大量燃气泄漏到周围环境中。
这给周边居民的生活带来了巨大的安全隐患。
10. 2023年天津某供热企业锅炉烟囱倒塌事故天津某供热企业的锅炉烟囱发生倒塌事故，造成了多人受伤甚至死亡。
锅炉超压事故案例 锅炉超压事故
锅炉超压事故案例锅炉超压事故
锅炉超压事故是指锅炉在运行过程中压力超过了设计或允许的工作压力，导致锅炉发生爆炸或其它严重事故的情况。
以下是一个关于锅炉超压事故的案例：
2017年，某地一家工厂的一台蒸汽锅炉发生了超压事故。
当时，该锅炉正在高负荷运行，由于操作员的操作不当，未能及时调整和调节锅炉的压力。
在一段时间后，锅炉的压力持续上升，超过了设计压力的上限。
由于通风不良，锅炉内的压力无法迅速释放，紧接着锅炉发生了爆炸。
爆炸瞬间，锅炉爆炸的冲击波破坏了周围的设备和建筑物，导致多名工人受伤。
周围的环境受到了严重的污染，造成了经济和环境损失。
调查发现，这起事故的原因主要包括以下几个方面：
1. 操作员疏忽：操作员未能及时调整和监控锅炉的运行状态，导致压力持续上升。
2. 通风不良：锅炉房的通风状况不佳，导致锅炉爆炸时无法及时释放压力。
3. 定期维护不到位：锅炉的定期维护和检查不够，导致一些潜在问题没有被及时发现和解决。
该事故给工厂造成了严重的损失，也给相关部门带来了警醒。
事后，工厂加强了对锅炉的操作和维护培训，规范了锅炉的操作流程，确保类似事故不再发生。
锅炉事故案例（5个案例）-五个意外事故案例
锅炉事故案例（5个案例）-五个意外事故案例
锅炉事故分析
一、事故经过
某年9月16日下午4时10分，某桥梁工程项目部一台锅炉在运行中爆炸，造成1人死亡，1人重伤的重大事故
二、事故原因分析
1、锅炉没有安装高低水位报警器和低水位联锁保护装臵。
2、锅炉操作工无证上岗，盲目操作，违反操作规程。
3、管理混乱，职责不明确.
三、事故防范措施
1、提高对锅炉安全管理重要性的认识，建立健全各项规章制度，做到有章可循；
2、对于特殊工作岗位的职工，必须先培训，后上岗；
3、特殊岗位职工必须检查持证上岗情
一、事故经过
山西省潞城市潞宝焦化实业总公司所属煤气发电厂于2000年9月23日发生了一起锅炉炉膛煤气爆炸事故
二、事故原因分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新密市某镇造纸厂锅炉爆炸事故1998年9月16日下午4时10分，新密市某镇造纸厂一台WNG4—1.2MPa(卧式内燃回火管)型锅炉在运行中爆炸，造成1人死亡，1人重伤的重大事故，直接经济损失30多万元。
该锅炉系鞍山锅炉厂生产，1982年11月制造，出厂编号A82075，1996年9月移装到该镇造纸厂，当年10月投入运行。
一、事故发生经过9月16日上午10时30分，当班锅炉操作工周国亭对锅炉进行点火升压。
1个多小时后，锅炉压力达到0.2MPa，因为纸机车间没有生产(此时纸厂已停电)，操作工周国亭就擅自脱离工作岗位回家吃饭，中午1时多才返回工作岗位，开始操作锅炉。
当锅炉压力升至0.3MP时，开始向车间供气。
下午2时50分左右。
因整个造纸厂全部停电，锅炉也停止运行。
当第二次来电时，因锅炉房灯泡不亮，周国亭让相邻锅炉房操作工张少华照看自己操作的锅炉，他去找锅炉班长领灯泡，就在周国亭返回距锅炉房20多米远时，锅炉突然爆炸，时间是下午4时10分。
二、事故原因分析事故发生后，新密市人事劳动局锅检所对锅炉爆炸现场进行了勘查和对锅炉的损坏情况进行了全面的检查，结果如下：1.现场勘查情况是：锅炉爆炸后，强烈的冲击波造成锅炉房全部倒塌，相邻21.4米的另一锅炉房门横梁倒塌，周围的车间、库房遭受不同程度的破坏。
2.爆炸锅炉情况是：(1)锅炉前烟箱盖冲出距锅炉本体15米远；后烟箱盖冲出4米；炉门、炉条分别冲出距锅炉本体28米和46.4米；操作工张少华倒卧在距锅炉正前方向26米处。
(2)锅炉前管板烟管以上区域，存在着明显的过热现象，在炉胆的正上方大面积已变色，存在着严重过烧现象。
(3)锅炉炉胆曾大面积挖补过，补板不规则，呈梯形状，补板纵向长度为2440mm，环向长度分别为1180mm、1200mm。
炉胆补板纵向爆炸撕裂长度有三处，在距炉胆口1067mm处(爆炸口比较对称)，左侧长度为1015mm，右侧长度为900mm；在炉胆右侧1610mm处，爆炸口长度为500mm。
(4)从爆炸的断口可以看出，爆炸撕裂的断口呈刀刃状；爆炸撕裂的补板焊缝中，存在严重的夹渣，其中一处在炉胆左侧补板焊缝中，未焊透长度为420mm，补板与炉胆焊接错边10mm，可以说，根本就没有焊透，焊接质量无法保证。
(5)安全阀超期无校验，两台安全阀分别是：A47型，弹簧压力范围0.65MPa。
0.90MPa；A48型，弹簧压力范围1MPa～1.27MPa，全部都超出核定工作压力范围。
右侧水位表汽、水连接管全部堵塞，根本不起任何作用；左侧水位表水连接管堵塞，汽连接管堵3/4，锅炉水位反映不准确，不真实，没有安装高低水位报警器和低水位联锁保护装置，安全附件起不到应有的作用，从而导致事故的发生。
(6)锅炉操作工无证上岗，没有经过严格的专业知识培训，盲目操作，违规违纪，串岗作业，擅离工作岗位，这些都为事故的发生提供了先决条件。
(7)该造纸厂从管理上也存在一些漏洞。
如制度不健全、不完善、没有建立设备运行各项记录，事故发生后，无据可查。
三、事故原因1.锅炉没有安装高低水位报警器和低水位联锁保护装置，由于水位显示不准确，造成缺水干烧，在操作工判断失误的情况下，盲目操作给水，致使锅炉产生大量蒸汽，压力骤增，炉胆不能承受外压产生爆炸。
2.补板焊缝质量不符合规程要求，焊缝结构本身存在着严重埋藏缺陷，致使锅炉炉胆不能承受工作压力的要求，是造成锅炉爆炸的主要的原因之一。
3.安全附件失灵，在出现异常的情况下，不能有效地起到安全附件应有的作用。
4.锅炉操作工无证上岗，盲目操作，违反操作规程，对事故的发生起到了推波助澜的作用。
5.管理混乱，职责不明确，只注重生产，轻视安全管理，违规违纪的现象从不同方面表现出来。
为了吸取事故教训，确保锅炉安全运行，应采取以下措施：提高对锅炉安全管理重要性的认识，建立健全各项规章制度，做到有章可循；对于特殊工作岗位的职工，必须先培训，后上岗，严格执行《锅炉司炉工人安全技术考核管理办法》的规定；对于锅炉重要受压元件的修理和改造，必须申报劳动监察部门同意，杜绝无安装修理资格的单位和个人从事安装修理工作；对安全附件应该定期进行校验和维护，安装高低水位报警器和低水位联锁保护装置，确保安全附件的灵敏性、可靠性。
锅炉炉膛煤气爆炸事故案例山西省潞城市潞宝焦化实业总公司所属煤气发电厂于2000年9月23日发生了一起锅炉炉膛煤气爆炸事故。
此锅炉型号为SHS20-2.45/400-Q，用于发电。
于1999年11月制造。
此次爆炸事故造成死亡2人、重伤5人、轻伤3人，直接经济损失：49.42万元。
1. 事故发生经济及破坏情况2000年9月23日上午10时15分，潞宝煤气发电厂厂长指令锅炉房带班班长对锅炉进行点火，随即该班职工将点燃的火把从锅炉从南侧的点火口送入炉膛时发生爆炸事故。
尚未正式移交使用的煤气发电锅炉在点火时发生炉膛煤气爆炸，炉墙被摧毁，炉膛内水冷壁管严重变形，最大变形量为1.5米。
钢架不同程度变形，其中中间两根立柱最大变形量为230mm，部分管道、平台、扶梯遭到破坏，锅炉房操作间门窗严重变形、损坏。
锅炉烟道、引风机被彻底摧毁，烟囱发生粉碎性炸毁，砖飞落到直径约80m范围内，砸在屋顶的较大体积烟囱砖块造成锅炉房顶11处孔洞，汽轮发电机房顶13处孔洞，最大面积约15m2，锅炉房东墙距屋顶1.5m处有12m长的裂缝。
炸飞的烟囱砖块将正在厂房外施工的人员2人砸死，别造成５人重伤，3人轻伤。
爆炸冲击波还使距锅炉房500m范围内的门窗玻璃不同程度地被震坏。
事故发生后，当地有关部门非常重视，迅速赶赴事故现场组织抢救，对死伤人员进行了妥善处置。
潞城市政府责成有关部门和人员对事故进行了调查。
2. 事故前设备状况该锅炉为无锡锅炉厂1999年11月制造，产品编号为99077，无锡市锅炉压力容器检验所对该锅炉进行了监检，监检证书号为G99X186，锅炉安装单位为山西省电力公司建设三公司。
该炉2000年1月6日到货，4月20日开始安装，5月30日水压试验合格。
8月13日第一次点火进行烘炉，至9月6日锅炉进入调试，9月9日72小时试运行结束，9月10日～9月13日3日电建三公司对调试中提出的问题进行消缺处理。
9月16日下午2时锅炉点火进行机组试运行，17日因煤气供应不足停炉。
此后点火试运均由电厂进行。
3. 事故原因分析此次爆炸事故是由于炉前2号燃烧器（北侧）手动蝶阀（煤气进气阀）处于开启状态（应为关闭状态），致使点火前炉膛、烟道、烟囱内聚集大量煤气和空气的混合气，且混合比达到轰爆极限值，因而在点火瞬间发生爆炸。
具体分析如下：1、当班人员未按规定进行全面的认真检查，在点火时未按规程进行操作，使点火装置的北蝶阀在点火前年于开启状态，是导致此次爆炸事故的直接原因。
2、煤气发电厂管理混乱，规章制度不健全，厂领导没有执行有关的指挥程序，没有严格要求当班人员执行操作规程，未制止违规操作行为，责职不明，规章制度不健全也是造成此将爆炸事故的原因之一。
3、公司领导重生产、轻安全，重效益、轻管理。
在安全生产方面失控，特别是在各厂的协调管理方面缺乏有效管理和相应规章制度，对各厂的安全生产工作不够重视，也是造成此将爆炸事故的原因之一。
4.预防事故发生的措施(1)潞宝集化实业总公司要认真贯彻落实国家有关锅炉压力容器的法律、法规和江泽民总书记的重要讲话精神，真正从思想上吸取教训，引以为戒，制定出有效的详细的安全措施，健全各项安全管理制度。
(2)进一步完善各级安全生产责任制，明确锅炉安全管理的有关事项和要求，把锅炉的安全管理工作落到实处。
(3)各有关部门要严格执行各项规章制度及操作规程，层层落实，责任到人，消除麻痹思想和侥幸心理，操作程序规范化，从组织指挥、安全措施、规章制度、操作规程上彻底堵塞漏洞，消除隐患，从而防止类似事故再次发生。
鞍钢某选矿厂锅炉烧坏事故一、事故概况及经过1990年2月16日，鞍钢矿山公司某选矿厂，动力车间2#锅炉——SZZl0—1．25蒸汽采暖锅炉发生重大缺水事故，造成炉膛内71根水冷壁管变形，其中严重变形21根，锅筒部分脱碳，直接经济损失39000元。
2月15日14时30分，司炉工在清理锅炉房时，2号锅炉处停炉压火状态，甲班司炉长发现双色水位计失灵，找仪表工检修。
仪表工检查认定双色水位计12孔插头进水，暂时不起作用，便将双色本位计电源开关拉开断电，并告诉司炉班长。
22时40分交接班时，甲班司炉班长未交待给乙班上述情况，乙班起动2#锅炉时发现水位计全绿色指示，就认为锅炉满水，当即开启两组排污阀放水，排污20分钟后见水位绿色指示还不下来就开启总排污阀。
直到23时45分，才发现炉膛正压，到炉顶看水位时，发现水冷壁已经烧红，等到关闭排污阀、停炉已是16日0点10分。
二、事故原因分析1．交接班不清，甲班已知道双色水位计失灵，不能再用，但没有将此情况交待给乙班，交接班记录也未填写。
2．司炉工未认真执行操作规程，锅炉启动前未认真检查水位。
3．乙班司炉发现水位连续长时间报警却不作认真检查，长时间排污却不去核查实际水位。
4．领导管理不力，规章制度不落实。
三、防止同类事故的措施严格执行交接班制度，并认真填写交接班记录。
水位计失灵应有标记，可有助于接班人员注意。
接班人员在接班时应全面检查锅炉运行状态。
某建筑磨石厂锅炉爆管一、事故概况及经过1987年1月16日9时40分，某建筑磨石厂一台SHW6--1．27--A型锅炉发生爆管事故，爆管位置为对流管束第四排第6根管子。
发生事故时，锅炉引风机、水泵均正常运行，锅炉水位为正常水位，只是闻到水浇到火上的气味，同时听到炉内发出一不大约爆炸声。
司炉立即采取紧急措施停炉，操作正确。
二、事故原因分析为分折事故原因，对爆管进行了失效分析，结果表明事故原因为：1．失效管化学成分不符合设计要求。
2．此管曾有过在较高温度中运行的过热历史。
3．管子的开裂机理属于应力腐蚀开裂。
重庆某化肥厂废热锅炉爆炸一、事故概况及经过1980年，重庆某化肥厂一台卧式烟管废热锅炉发生爆炸，造成死亡1人，重伤2人，轻伤3人，经济损失503000元。
事故发生日当晚22时55分，司炉工甲私自脱离岗位，回家拿木凳，准备下班(24时)以后去看电影，带着凳子又去食堂吃夜餐，于23时32分回到锅炉房，发现锅炉缺水，未经认真检查缺水程度，便拿了梯子去开给水阀(自动给水阀失灵后改为手动，手动阀位置较高)，锅炉正在上水，约23时35分突然发生爆炸，司炉工甲连同铁梯子一起被汽浪抛出21米远，当即死亡，爆炸碎片及砖石瓦片块等四处飞落。
事故发生后即对现场进行了检查：1．锅炉的排烟温度从23时05分起由230℃逐渐升高，爆炸时为270℃。
2．锅筒沿上部连续开孔(最大开孔直径D＝1000毫米)处轴线方向撕裂，断口处焊缝有严重未焊透现象，筒体壁厚16毫米，坡钝边尺寸为8一ll毫米。
