磁粉检测报告
磁粉报告模板格式
磁粉报告模板格式
1.概述
本文档为磁粉检测报告的模板格式说明文档，旨在提供报告模板的格式规范和标准，以保证报告的准确性和可读性。
2.报告基本信息
在磁粉检测报告中应包含如下基本信息：
•项目名称
•报告编号
•检验日期
•检验机构
•报告编制人员
3.试件信息
在磁粉检测报告中应包含如下试件信息：
•试件名称
•材质
•尺寸
•检测位置
•检测标准
•检测方法
•试件表面处理
4.检测结果
在磁粉检测报告中应包含如下检测结果：
•检测表面缺陷
•所在位置
•缺陷类型
•大小及长度
•检测结果
•缺陷等级和评价
5.技术评定
根据磁粉检测的检验标准和技术要求，对检测结果进行评定，包括缺陷等级评定和技术状况评定。
同时应将评定结果与相应的标准进行比较，以确定试件的合格性。
6.报告结论
根据磁粉检测的检验结果和技术评定，对试件的检测结果进行结论，明确试件的合格性或不合格性，并提出相关建议。
7.备注
在磁粉检测报告中，应注明与试件相关的特殊情况或需要特别说明的地方，以帮助报告的读者更好地理解和处理试件。
8.附录
在磁粉检测报告中，应包括试件的相关图纸和照片，以便报告的读者更好地理解试件的情况和检测结果，同时还应包括相关的检验记录和签名确认信息。
以上是磁粉检测报告模板的格式规范和标准，希望可以对相关人员在编写磁粉检测报告时提供帮助和指导，使得报告的准确性和可读性更好。
磁粉检测实验报告
磁粉检测实验报告篇一：磁粉探伤无损检测实验实验报告西南石油大学实验报告掌握磁粉探伤的原理，方法和设备二、基本原理利用铁磁性材料被磁化后，缺陷处有磁通泄露到空气中，形成漏磁场。
漏磁场具有不均匀的特性，能够吸附磁粉积聚到缺陷上，显示出缺陷的形状。
三、实验装置cEX—2000通用磁粉探伤仪cEX—2000通用磁粉探伤仪采用可控电子技术的新型携带式磁粉探伤仪。
具有交流磁化、直流磁化和自动退磁功能。
此仪器还可以配置磁轭式探伤器和多种附件。
四、磁化方法1、纵向磁化线圈法：利用电流通过线圈对工件进行磁化，用于轴类零件的周向缺陷。
磁轭法：把工件放在电磁铁或永久磁铁的两极之间进行磁化的方法，常用于焊缝探伤。
2、周向磁化直接通电法：工件夹在探伤机的两极之间，使电流通过夹头直接流过工件，对工件进行磁化。
主要用于长型工件的探伤。
支杆法（触头法）：电流通过支杆对工件局部进行磁化，用于大型工件的局部探伤。
中心导体法：从空心管中穿过导体，使导体直接通电。
用于空心工件的内表面探伤。
平行电缆法：用于角焊缝探伤。
五、通电方式连续法：工件在磁化时，同时施加磁悬液使缺陷显示。
剩磁法：利用工件磁化后的剩磁来检验其表面缺陷。
六、电流类型及选用交流电磁化法由于“集肤效应”，对于表面开口缺陷有较高的检测灵敏度且退磁方便。
对于近表面及埋藏缺陷，直流全波整流、半波整流磁化法有较高的检测灵敏度，但要有专门的退磁装置。
七、实验步骤本实验采用支杆法磁化将八角试块表面清理干净，清理出金属光泽，Ra将磁悬液摇匀，倒少许在八角试块上，抹匀；拍照记录；将电源插头插至仪器两边插座；开启电源，电源指示灯亮；选择磁化的电源和时间，调节电流大小旋钮，使电流值在450~800ma；将支杆刺入工件接触，使支杆间距150~200mm之间；按下磁化按钮；轻微移动支杆，再次磁化；等八角试块米字线清晰呈现是停止磁化；拍照记录八角块现象；关闭电源，清理实验现场；八、磁化效果磁化前磁化后八角块中间米字型材料为铜，其余部分为碳钢。
磁粉检测报告
报告编号：
校验/检测项目：工程名称：
校验/检测对象：委托单位：
签发人：
签发日期：
防伪查询
N3NDT无损检测有限公司
磁 粉 检 测 报 告
说明事项
1、检验（检测）报告无“检验专用章或检测专用章”无效。
2、复制报告未重新盖检验（检测）报告专用章无效。
3、报告涂改无效。
4、未经公司书面批准，不得复印报告。
5、对报告若有疑议，请于收到报告之日起十五日内向我公司提出，逾期不予受理。
6、委托检验（检测）结果仅对来样所检项目负责。
单位地址：
邮编：
电话:
磁粉检测报告
报告编号：
N3NDT无损检测有限公司第几页;共几页
磁粉检测报告附页
报告编号：
N3NDT无损检测有限公司第几页，共几页
检测报告编号：
第几页，共几页
N3NDT无损检测有限公司
检验检测示意图。
(焊缝)磁粉检测报告
受控编号：
工程质量检测报告
工程名称：
检测内容: 钢结构磁粉检测
单位名称
委托单位：
设计单位：
施工单位：
见证单位：
检测单位：
声明
1、本报告无检验检测报告专用章及其骑缝章无效；
2、本报告无检测、审核、批准人签名无效；
3、本报告涂改、增删无效；
4、报告复印页数不全、未加盖检验检测报告专用章无效；
5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出。
检测单位资质证书编号：
检测单位地址：
邮政编码：
电话：
钢结构磁粉检测结果
检测： (证号： ) (证号： ) 审核：
批准：
钢结构磁粉检测结果汇总表
注（根据需要自行增加或删除）：
附图：检测构件/节点/焊缝示意图
现场检测工作及关键节点照片
附件
说明：1、本表由见证单位填写，作为检测报告的附件。
2、见证单位由监理单位担任，如无监理单位则由委托方担任。
磁粉检测报告
磁粉检测报告随着现代工业的发展，材料和设备的质量要求越来越高。
在制造过程中，为了确保产品的质量和安全性，各种无损检测技术得到了广泛应用。
其中，磁粉检测作为一种重要的无损检测方法，在工业领域中具有重要的地位。
磁粉检测是一种通过利用磁场和磁性粉末检测被测物内部缺陷的方法。
它可以有效地检测出金属材料或制品表面和近表面的各种缺陷，如裂纹、脱层等。
磁粉检测是一种非破坏性检测方法，不仅可以对零部件进行检测，而且可以用于实时监测和评估材料的耐久性和安全性。
磁粉检测的原理是基于磁性材料受磁场作用时的磁化现象。
当被测物内部存在缺陷时，缺陷周围的磁场分布会发生变化，从而导致附近磁性粉末被吸附在缺陷上。
通过观察磁性粉末的分布情况，可以确定缺陷的位置、形状和大小。
在进行磁粉检测之前，需要对被测物进行必要的预处理。
首先，需要将被测物表面进行清洁和处理，以确保检测结果准确可靠。
其次，需要选择合适的磁性粉末，并将其涂敷在被测物表面。
然后，通过施加磁场或电流，使被测物呈现磁化状态。
最后，观察和记录磁性粉末在被测物表面的分布情况，以判断是否存在缺陷。
磁粉检测广泛应用于航空航天、汽车制造、船舶制造、石油化工等领域。
在航空航天领域，磁粉检测可以用于检测飞机发动机的叶片、轴承等关键部件的裂纹和疲劳损伤。
在汽车制造领域，磁粉检测可以用于检测车辆发动机零部件的裂纹和变形。
在船舶制造领域，磁粉检测可以用于检测船体结构的缺陷和腐蚀。
在石油化工领域，磁粉检测可以用于检测管道、储罐等设备的裂缝和腐蚀。
磁粉检测具有许多优点。
首先，它能够快速、准确地检测出被测物表面和近表面的各种缺陷。
其次，它可以对不同形状和尺寸的被测物进行检测，具有较高的适用性。
此外，磁粉检测方法简单易掌握，不需要复杂的设备和技术。
最重要的是，它是一种经济实用的无损检测方法，能够满足工业生产中对质量控制的需求。
然而，磁粉检测也存在一些局限性。
首先，它只能检测出被测物表面和近表面的缺陷，对深层缺陷的检测能力较差。
磁粉实验报告

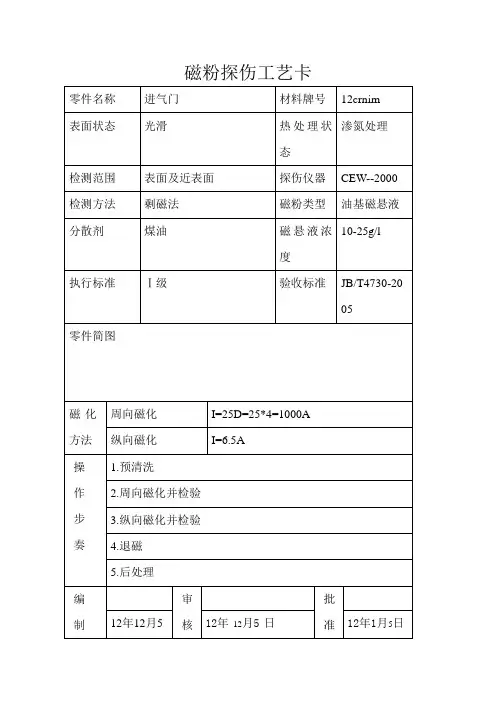

磁粉探伤工艺卡零件名称进气门材料牌号12crnim表面状态光滑热处理状态渗氮处理检测范围表面及近表面探伤仪器CEW--2000检测方法剩磁法磁粉类型油基磁悬液分散剂煤油磁悬液浓度10-25g/l执行标准Ⅰ级验收标准JB/T4730-2005零件简图磁化方法周向磁化I=25D=25*4=1000A 纵向磁化I=6.5A操作步奏1.预清洗2.周向磁化并检验3.纵向磁化并检验4.退磁5.后处理编制审核批准12年12月512年12月5日12年1月5日磁粉探伤工艺编制说明参数选择说明选择结果仪器设备及环境磁粉探伤设备必须符合GB3721的规定，在室温20正负5摄氏度，相对湿度不大于80%的条件下各回路绝缘强度在规定的50HZ正负交变试验电压作用下，历时一分钟无击穿或闪烁现象。
整机对地绝缘电阻不小于1兆欧。
周向磁化电流及纵向磁化安匝数应连续或断续可调，并有指示表指示，采用剩磁法是交流探伤应配断点相位控制器，退磁装置应能保证工件退磁后表面磁场强度小于0.3mT。
CEW—2000磁粉探伤机磁粉检测方法按施加磁粉时间分类连续法连续法是在外加磁场作用的同时对工件施加磁粉或是磁悬液，也称外加磁化法，适用于任何铁磁性材料。
比剩磁法灵敏度高，但是效率低，有时会产生一些干扰缺陷磁痕，评定时杂乱显示。
本次采用采用剩磁法做一次周向磁化和纵向磁化进行检测剩磁法剩磁法是利用工件中的剩磁进行检验的方法。
一般来说经淬火、调质渗碳、渗氮的高碳钢，合金钢都满足剩磁法的要求，剩磁法效率高、干扰小。
磁粉检测方法按显示材料分类荧光法以荧光磁粉做显示材料，它的检测灵敏度高，适用于精密零件的检测要求较高的工件通常要在暗室中紫光灯照射下进行。
本次采用荧光法非荧光法以普通磁粉做显示材料，在自然光下进行检测，普通磁粉种类很多、适用广泛。
磁化方法的选择周向磁化是在工件中建立一个沿圆周方向的磁场，主要用于发现纵向和接近纵向的缺陷，常用方法包括直接通电法，中心导体法，穿电缆法和支杆法。
磁粉探伤无损检测实验实验报告(二)2024
磁粉探伤无损检测实验实验报告（二）引言概述：本文是关于磁粉探伤无损检测实验的实验报告的第二部分。
本实验旨在探索磁粉探伤无损检测技术在材料缺陷检测中的应用。
通过实验，我们总结了磁粉探伤无损检测的原理和方法，并对实验结果进行了分析和讨论，为今后的相关应用提供了实验基础。
正文：一、磁粉探伤无损检测原理1. 磁粉探伤无损检测原理概述2. 磁粉造影原理3. 磁场的生成和检测4. 磁粉探伤检测的敏感性和可靠性5. 磁粉探伤与其他无损检测技术的比较二、磁粉探伤无损检测实验设计1. 实验样品的选择和准备2. 磁粉探伤设备的配置和使用3. 实验参数的设定和调整4. 实验过程的控制和记录5. 实验环境和安全措施的考虑三、磁粉探伤无损检测实验结果分析1. 实验样品的磁粉探伤检测结果展示2. 不同缺陷类型的磁粉探伤检测效果对比3. 实验参数对磁粉探伤结果的影响分析4. 实验误差和不确定性的讨论5. 实验结果与理论预期的比较和解释四、磁粉探伤无损检测的应用前景1. 磁粉探伤在工业制造中的应用潜力2. 磁粉探伤在材料缺陷检测中的局限性3. 磁粉探伤与其他无损检测方法的综合应用4. 磁粉探伤技术的发展趋势与创新方向5. 磁粉探伤在航空航天等关键领域的前景预测总结：通过对磁粉探伤无损检测实验的探索和研究，我们深入了解了磁粉探伤无损检测技术的原理、方法和应用。
实验结果表明，磁粉探伤无损检测能够准确、可靠地检测材料中的缺陷，具有较高的敏感性和检测精度。
然而，磁粉探伤无损检测也存在一定的局限性，需要进一步研究和优化。
未来，磁粉探伤技术有望在工业制造和关键领域中得到广泛应用，为材料缺陷检测和质量控制提供有效手段。
303.1磁粉检测报告
实际检测比例
焊缝总数量
实际检测数量
检测标准
合格级别
检 测 情 况
序号
焊缝编号
焊 缝
长 度
检 测
长 度
缺陷情况
评级
备注
报告编制说明：
1、编号说明：SDSA/JL年份（如：2013写13）-工程或产品代号-MT序号。
2、缺陷情况一栏应填写缺陷的性质、位置以及缺陷大小、长度和数量等信息。
3、检测报告必须附有检测部位图。
编制人：
资格：
审核人：
资格：
无损检测专用章
报告日期： 年 月 日
磁粉检测报告
检验303.1
工程（产品）名称
委托单位
原始记录编号
工艺卡编号
工 件
工件名称
规 格/材 质
热处理状况
工件编号
表面状态
焊接方式检测时机检测位坡口型式工件表面光照度
器
材
及
参
数
仪器型号
仪器编号
磁粉种类
磁化方法
磁悬液浓度
灵敏度试片型号
磁化电流
磁化方向
磁化时间
提升力
触头（磁轭）间距
退磁要求
技术要求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
∕
∕
∕
∕
∕
∕
∕
I级
2
D2
∕
∕
∕
∕
∕
∕
∕
I级
3
D3
∕
∕
∕
∕
∕
∕
∕
I级
检测结论：
1、本产品符合 JB/T4730.4-2005标准的要求，评定为合格。
2、检测部位及缺陷位置详见检测部位示意图（另附）
检验员:
资格:MT-II级 年 月 日
检测专用章
年 月 日
电磁阀检验报告
气密性试验
试验压力为公称压力的1.1倍，保压5min，无渗漏
泄漏量试验
试验压力为公称压力，保压1min，最大泄漏量ml/min
电源电压变化
分别在187V和242V的电压时，通以最大工作压力的工作介质进行≥5次开闭动作，均灵活可靠
绝缘电阻
≥20MΩ
绝缘强度
试验电压1500V，频率50HZ，历时1min，应不出现击穿与飞弧现象(漏电流在3mA以内)
磁化时间
1-3S
触头（磁轭间距）
75-200mm
技术要求
检测比例
100%
合格级别
I级
检测标准
JB/T4730.4-2005
检测工艺编号
MT12-01
检
测
部
位
缺
陷
情
况
序
号
焊缝部位编号
缺陷
编号
缺陷类型
缺陷磁痕尺寸mm
缺陷处理方式及结果
最终评级
打磨后复检缺陷
补焊后复检缺陷
性质
磁痕
尺寸
mm
性质
磁痕
尺寸
mm
1
磁粉检测报告
报告编号:JL-029
工
件
部件名称
短管I、II焊接
材料牌号
20
产品编号
表面状态
打磨后
检测部位
D1、D2、D3
检测比例
100%
器
材
及
参
数
仪器型号
CJE-I
磁化方法
磁轭法
磁粉种类
黑磁悬膏
灵敏度试片型号
A1-30/100
磁悬液浓度
10-25g/L
磁化方向
交叉两方向磁化
磁化电流
交流
提升力
≥45N
SY/T0516-2008
检验项目
标准要求
实测值
结论
备注
零部件检测
左右法兰和连接环材质
左右短管规格
焊缝外观质量
不允许表面气孔、表面夹渣、咬边、未焊透、根部收缩、角焊缝厚度不足
无损检测
端盖与短管I之间的角焊缝，达到磁粉检测I级
密封接头与短管II之间的角焊逢，达到磁粉检测I级
水压强度试验
按1.5倍公称压力保压30min，连接处无渗漏，压力表不下降
JL-034
产品名称
型号
公称压力
公称通径
产品编号
制造日期
检验依据(标准代号)
JB/T7352-2010
检验项目
标准要求
实测结果
结论
备注
零部件检测
壳体最小壁厚
壳体长度
防爆外壳水压试验
试验压力1.0MPa,保压100+2S，无渗漏滴水，无损坏
壳体强度试验
试验压力为1.5倍的公称压力，保压5min，无渗漏，压力表不下降
动作试验
动作灵活，关闭时间≤S
手动装置
灵活可靠，密封性试验时无泄漏
外观
敷层光洁、喷漆均匀、铭牌内容齐全、清晰、铆接端正、牢固
检验员
检验日期
检验结论：产品经检验合格，准予出厂
绝缘法兰与接头检验报告
JL-035
产品名称
型号
公称压力
公称通径
水压试验压力
气密性试验压力
总长度
焊接端材质
产品编号
制造日期
检验依据(标准代号)
气密性试验
按公称压力保压10min，无渗漏和异常声响，压力表不下降
绝缘电阻
≥10MΩ
外观
a）表面光滑，敷层均匀，无磕碰划伤
b)铭牌内容齐全，清晰，铆接端正，牢固
检验员
检验日期
检验结论：产品经检验合格，准予出厂
