轧钢机压下装置的分类和设计方法
轧钢机压下装置的分类和设计方法工程论文2009-07-16 15:54:53 阅读418 评论0 字号：大中小订阅压下装置的设计与计算一、概述轧机的压下装置是轧机的重要结构之一，用于调整辊缝，也称辊缝调整装置，其结构设计的好坏，直接关系着轧件的产量与质量。
压下装置按传动方式可分为手动压下、电动压下和液压压下，手动压下装置一般多用于不经常进行调节、轧件精度要求不严格、以及轧制速度要求不高的中、小型型钢、线材和小型热轧板带轧机上。
电动压下装置适用于板坯轧机、中厚板轧机等要求辊缝调整范围大、压下速度快的情况，主要由压下螺丝、螺母及其传动机构组成。
在中厚板轧机中，工作时要求轧辊快速、大行程、频繁的调整，这就要求压下装置采用惯性小的传动系统，以便频繁的启动、制动，且有较高的传动效率和工作可靠性。
这种快速电动压下装置轧机不能带钢压下，压下电机的功率一般是按空载压下考虑选用，所以常常由于操作失误、压下量过大等原因产生卡钢、“坐辊”或压下螺丝超限提升而发生压下螺丝无法退回的事故，这时上辊不能动，轧机无法正常工作，压下电动机无法提起压下螺丝，为了克服这种卡钢事故，必须增设一套专用的回松机构。
电动压下装置的主要缺点之一是运动部分的惯性大，因而在辊缝调节过程中反应慢、精度低，对现代化的高速度、高精度轧机已不适应，提高压下装置响应速度的主要途径是减少其惯性，而用液压控制可以收到这样的效果。
液压压下装置，就是取消了传统的电动压下机构，其辊缝的调节均由液压缸来完成。
在这一装置中，除液压缸以及与之配套的伺服阀和液压系统外，还包括检测仪表及运算控制系统。
全液压压下装置有以下优点：1. 惯性小、动作快，灵敏度高，因此可以得到高精度的板带材，其厚度偏差可以控制到小于成品厚度的1%，而且缩短了板带材的超差部分长度，提高了轧材的成品率，节约金属，提高了产品质量，并降低了成本；2. 结构紧凑，降低了机座的总高度，减少了厂房的投资，同时由于采用液压系统，使传动效率大大提高；3. 采用液压系统可以使卡钢迅速脱开，这样有利于处理卡钢事故，避免了轧件对轧辊的刮伤、烧伤，再启动时为空载启动，降低了主电机启动电流，并有利于油膜轴承工作；4. 可以实现轧辊迅速提升，便于快速换辊，提高了轧机的有效作业率，增加了轧机的产量。
轧机的液压压下装置
轧机的液压压下装置轧机的液压压下装置，是指通过一种特殊的压力调节机构，将粗大的钢坯加工成板材或其他薄片状的金属制品。
液压压下装置作为轧机的核心部件之一，主要功能是对轧制过程中的压力进行控制和调节，确保轧制作业的顺利进行，同时提高产品的质量和生产效率。
本文将从液压压下装置的原理、结构和工作原理等方面进行介绍。
液压压下装置是基于液压原理设计制造的一种高效的压力调节装置。
其主要原理是通过液压油缸和液压系统，将压缩气体或压缩液体等作为介质，传递压力到轧辊上，通过不断调节液压系统中的流量和压力，实现对轧机上下辊的压力控制。
液压压下装置的结构主要由液压油缸、液压泵站、调压阀组和管路系统等组成。
其中，液压油缸是液压压下装置的核心部件之一，在轧制过程中，通过液压油缸和液压系统提供的强大推力，实现对钢坯的压制和成型。
另外，液压泵站是液压压下装置的能量源，主要是通过液压泵将液压液推送到液压油缸中，提供所需的压力和流量。
而调压阀组则是用来调控液压压力和流量的，通过调整调压阀组中的流量、阀门和压力控制器等来满足轧机在不同工况下的使用要求。
而管路系统则是将各个液压元件之间连接起来，实现液压系统内的流水作业。
液压压下装置的工作原理与液压缸的工作原理类似，其主要工作原理是利用密闭液压油缸内的液压油来使液压缸的活塞往复运动，从而达到施加力的目的。
当液压泵站开启时，将液压油推送到液压油缸中，使活塞逐步上升，从而实现对轧机辊间的压力控制。
当轧机开始工作时，液压泵站开始工作，吸入液压油，压缩并将其推送到液压油缸中，使液压油缸内的活塞上升，进而施加压力，将钢坯逐步加压进轧机中进行压制和成型。
当压力达到预设值后，调压阀组会自动调节和控制压力，确保轧机能够持续稳定的工作，同时还可以通过精确调节液压缸的升降速度和控制轧制力的大小，实现对轧机的精准控制。
综上所述，液压压下装置是轧机不可或缺的关键性部件之一，其优越的性能和稳定的工作状态，为轧机生产中的压力控制和调节提供了重要的支持，不仅可以提高产品的质量和生产效率，同时也可以降低设备的维修保养成本，为轧机生产的高效、稳定提供了可靠的技术保障。

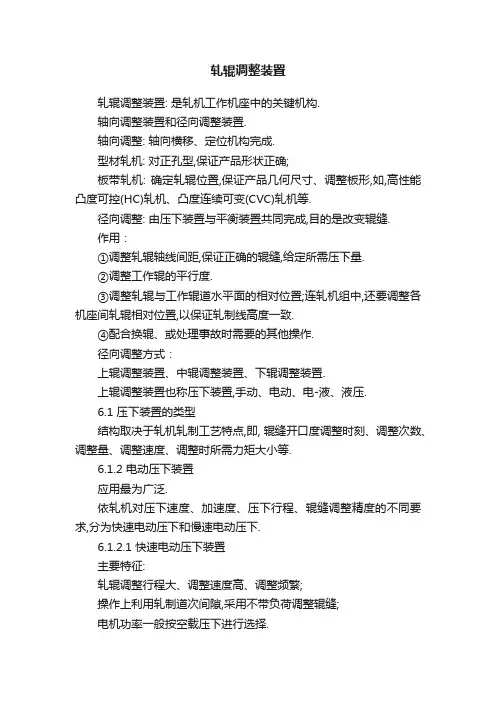

轧辊调整装置
轧辊调整装置轧辊调整装置: 是轧机工作机座中的关键机构.轴向调整装置和径向调整装置.轴向调整: 轴向横移、定位机构完成.型材轧机: 对正孔型,保证产品形状正确;板带轧机: 确定轧辊位置,保证产品几何尺寸、调整板形,如,高性能凸度可控(HC)轧机、凸度连续可变(CVC)轧机等.径向调整: 由压下装置与平衡装置共同完成,目的是改变辊缝.作用：①调整轧辊轴线间距,保证正确的辊缝,给定所需压下量.②调整工作辊的平行度.③调整轧辊与工作辊道水平面的相对位置;连轧机组中,还要调整各机座间轧辊相对位置,以保证轧制线高度一致.④配合换辊、或处理事故时需要的其他操作.径向调整方式：上辊调整装置、中辊调整装置、下辊调整装置.上辊调整装置也称压下装置,手动、电动、电-液、液压.6.1 压下装置的类型结构取决于轧机轧制工艺特点,即, 辊缝开口度调整时刻、调整次数、调整量、调整速度、调整时所需力矩大小等.6.1.2 电动压下装置应用最为广泛.依轧机对压下速度、加速度、压下行程、辊缝调整精度的不同要求,分为快速电动压下和慢速电动压下.6.1.2.1 快速电动压下装置主要特征:轧辊调整行程大、调整速度高、调整频繁;操作上利用轧制道次间隙,采用不带负荷调整辊缝;电机功率一般按空载压下进行选择.多用在板坯轧机和热连轧轧机机组的可逆粗轧机上.6.1.2.1 慢速电动压下装置主要特征：调整行程较小,一般仅10～25mm;轧辊移动速度<1mm/s,但加速度很大;要求调整精度较高;为消除轧制中因某些原因引起的厚差,压下装置须在轧制负荷下调整.故,此类压下装置应按带负荷压下选择电机功率.高速轧制: 要求压下机构动作迅速、反应灵敏,即要求电机启动、制动时间短,选择电机功率时,不可忽略动力矩的影响.要求螺纹升角小、螺距小,利于压下螺丝自锁.多用在轧制精度要求较高的冷、热轧薄板带材轧机上.压下行程指示可用指针盘读数,更好的是用自整角机将行程显示在操作台上,或用装在压下传动系统中的编码器来显示.6.1.3 液压压下装置高速板带材轧机上广泛采用.与电动压下装置相比, 有如下特点:①响应速度快. 比电动压下高10～20倍,加速度可提高40～60倍.②调整精度高. 电动压下位置分辨率0.01mm,液压压下0.001mm .③采用标准液压件,简化了机械结构,传动效率高.④过载保护简单、可靠. 当轧机出现故障、或轧制力超荷时,液压压下有自动快速卸载装置,确保承载件安全.⑤传动效率高,可实现从恒压到恒辊缝控制.⑥操作维护要求严格,液压传动系统对油的污染很敏感.⑦检测仪表、液压元件制造精度要求高,元件标准化,结构简单.。
