随着煤矿生产控制系统的不断发展，系统中各种设备的保护装置也在日趋完善，皮带机综合保护装置是一种适用于在煤尘、瓦斯等危险环境中使用的智能控制装置，其通用性广、适应性强，能实现各种场合中胶带运输机的检测、监测及控制自动化。
Zy12
那中运智能集团的皮带机综保的特点有哪些呢？
(1)可靠性高：该控制器以高性能的本安型模块化PLC为处理器、具有极强的抗干扰能力与的可靠性，有力保障控制系统工作稳定可靠、采集数据真实有效，在电磁干扰比较苛刻的环境中使用有明显的优势。
(2)文本显示：该控制器的面板上安装有文本显示器，采用汉字液晶屏，被控设备的工况状态、故障位置与故障性质等信息都能采用汉字、符号或图表的形式显示，信息直观，操作方便；9个功能按键，与液晶屏的当前显示界面组合，可以实现更多功能的操作，满足各种复杂的控制现场。
(3)强大的通讯能力(可选)：该控制器在通讯接口硬件电路中采用了特有的专利技术，通讯距离远、抗干扰能力强，通讯协议采用标准的MODBUS-RTU协议，稳定性好、兼容性强，能很方便的组成多级远程通讯网络。
(4)接线方便：该控制器采用通用控制箱布线方式，端子号标注清晰，接线空间大，用户接线轻松、方便，不会有接线困难等问题。
(5)皮带机综保体积小、重量轻：该控制器的机芯采用模块化设计，结构紧凑，占用空间小，整个装置体积和重量比较小，安装、运输非常方便。
(6)皮带机综保适用范围广：该控制器可以根据用户的不同需求定制PLC程序，满足各种现场的要求。
(7)多种起车控制方式：该控制器具有单台操作，单台点动，开车信号控制与远程通讯控制等多种运行方式，适应各种情况使用。
皮带机综保作为保护设备，有着广泛的应用范围，还有他所为常见的安全措施。
皮带机综合保护装置

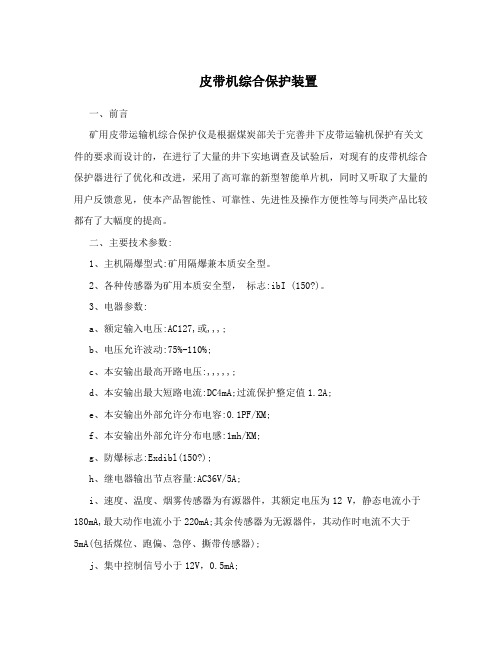

皮带机综合保护装置一、前言矿用皮带运输机综合保护仪是根据煤炭部关于完善井下皮带运输机保护有关文件的要求而设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，采用了高可靠的新型智能单片机，同时又听取了大量的用户反馈意见，使本产品智能性、可靠性、先进性及操作方便性等与同类产品比较都有了大幅度的提高。
二、主要技术参数:1、主机隔爆型式:矿用隔爆兼本质安全型。
2、各种传感器为矿用本质安全型，标志:ibI (150?)。
3、电器参数:a、额定输入电压:AC127,或,,,;b、电压允许波动:75%-110%;c、本安输出最高开路电压:,,,,,;d、本安输出最大短路电流:DC4mA;过流保护整定值1.2A;e、本安输出外部允许分布电容:0.1PF/KM;f、本安输出外部允许分布电感:1mh/KM;g、防爆标志:Exdibl(150?);h、继电器输出节点容量:AC36V/5A;i、速度、温度、烟雾传感器为有源器件，其额定电压为12 V，静态电流小于180mA,最大动作电流小于220mA;其余传感器为无源器件，其动作时电流不大于5mA(包括煤位、跑偏、急停、撕带传感器);j、集中控制信号小于12V，0.5mA;k、扬声器工作电压:12V，电流30mA，输出功率小于2W;l、各传感器连线不超过1000米，集控线不超过1000米，分布电容小于0.1PF，分布电感小于1mH;m、组合参数:12V430mA。
(烟雾传感器、速度传感器、温度传感器);n、本安电路最大短路电流:4mA;o、本产品外形尺寸:320×120×330;重量小于15KG;p、集中控制台数:8台。
三、功能及技术特征本产品具有集中控制和单机控制两种方式。
集中控制时具有连锁功能，即某一台停机时，向其供煤的皮带机停机;具有逆煤流延时顺序起车功能，延时时间为10秒?5秒。
本产品作为集中控制不超过八台。
皮带机的综保装置
皮带机是带式输送机的简称，有固定式和移动式，结构简单，效率高。
以挠性输送带作物料承载和牵引构件的连续输送机械。
一条无端的输送带环绕驱动滚筒和改向滚筒。
两滚筒之间的上下分支各以若干托根支承。
物料置于上分支上，利用驱动滚筒与带之间的摩擦力曳引输送带和物料运行。
适用于水平和倾斜方向输送散粒物料和成件物品，也可用于进行一定工艺操作的流水作业线。
结构简单，工作平稳可靠，对物料适应性强，输送能力较大，功耗小, 应用广泛。
皮带机的综保装置：皮带机综保装置通过配接智能型或普通多个跑偏传感器，对皮带机的跑偏情况进行监控，当皮带机的皮带跑偏时，经20〜延时，监控装置切断皮带机电源，实现跑偏保护，跑偏传感器安装数量不限。
皮带机综保通过配接智能型或普通型开关型防打滑传感器，对皮带机的从动轮进行监控，接入带有CAN总线的智能型速度传感器时，速度上下限可由人机界面设定。
当接入普通智能型速度传感器时，速度正常范围为正常速度的55~%,超出本范围，经过设定时间延时后，监控装置能自动切断皮带机电源，实现速度保护。
综保接入带智能型温度传感器，温度可通过人机界面进行设定；当配接开关型温度传感器,对皮带机的滚筒及轴承或环境温度进行监控，温度整定值分30C、40℃、60℃三挡，当监视点温度高于整定值监控装置能自动切断皮带机电源，实现超温保护。
超温保护整定误差值小于5℃,皮带机综保与撕裂传感器配接时，当皮带纵向撕裂，有克物料漏在2面积上时，山东中煤监控装置切断皮带机电源，实现撕带保护。
防止事故扩大。
传感器总面积2。
中撕传感器可检测出皮带裸露的钢丝进行保护，防止皮带撕裂。
置用于链板机控制时，配接同步传感器后, 可在断链后刮板倾斜15°以上进行保护。
皮带机综合保护安装标准(2020.4.3)
皮带机综合保护装置安装标准太原市梗阳实业集团有限公司麦地掌煤矿二0二0年四月三日皮带机综合保护装置安装标准一、带式输送机需安装的保护1、装设防打滑、跑偏、堆煤、撕裂等保护装置，以及温度、烟雾监测装置和自动洒水装置。
2、应当具备沿线急停闭锁功能。
3、主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。
4、倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动且必须装设防超速保护装置。
5、在大于16°的倾斜井巷中使用带式输送机，应当设置防护网，并采取防止物料下滑、滚落等的安全措施。
6、机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。
行人跨越带式输送机处，应当设过桥。
二、各种保护的作用与安装位置：1.防打滑保护装置防打滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
当输送带速度在10s内均在50%～110%Ve(Ve为额定带速)范围内，正常运行；输送带速度小于50%Ve或大于110%Ve时，保护装置报警，同时停止带式输送机的运行。
磁铁式：防滑保护装置应将磁铁安装在从动滚筒或导向滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。
滚轮式防滑保护：传感器安装在机头部下胶带上面平行段，主要适用于固定式带式输送机。
2.跑偏保护装置跑偏保护装置的作用是，在输送带发生跑偏触及跑偏开关时，跑偏保护动作使输送机自动停机并报警。
防跑偏装置应安装在距离槽形托辊端部边缘20～50mm范围内，用厚8mm铁板做架，螺栓固定，并且15米范围内应无机械防跑偏。
（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时（探杆转动至动作角度30°时），跑偏开关动作，经过5～10s延时后主机将自动切断电源，实现跑偏保护。
（2）在用的主要带式输送机，中间部分安装自动纠偏装置，当胶带出现跑偏时，自动纠偏装置发生偏转，使胶带自动复位；各顺槽内带式输送机安装防跑偏抗轮，以阻碍皮带跑偏。
皮带机八大综保对应的相关知识讲解
皮带机八大综保对应的相关知识讲解
皮带机是带式输送机的简称，有固定式和移动式，结构简单，效率高。
以挠性输送带作物料承载和牵引构件的连续输送机械。
皮带机八大综保可以监测矿用皮带运行过程中出现撕裂、闭锁、跑偏、烟雾、堆煤、速度、温度、打滑、纵撕、断带、超温洒水、煤位、拉线急停等情况，并即时做出反馈，大大提高了生产效率和生产安全。
皮带机八大综保的特点：
1、综保通过配接开关型温度传感器，对皮带机的辊筒及轴承或环境温度进行监控，温度整定值分30℃、40℃、60℃三挡，当监视点温度高于整定值监控仪能自动切断皮带机电源，实现超温保护。
超温保护整定误差值小于5℃。
2、保护装置配接拉（压）力传感器，经单片机处理，可对皮带张紧力进行监测控制。
3、皮带机八大综保配有独立的RFMH型热敏式山东中煤超温自动洒水装置,能对超温及着火事故进行自动洒水，能够有效地防止事故的产生和发展。
热敏式超温自动洒水装置的保护温度可在35℃～70℃之间选择，出厂时一般选择在50±2℃。
4、装置有集中控制和单台操作功能；可通过面板上的“控制方式”按钮来实现转换，按一下该按钮ali11，其上方的指示灯亮则为集中控制方式，否则为手动操作方式。
5、八大综保通过配接开关型速度传感器，对皮带机的从动轮进行监控，转速分别分为1、2转/秒两档,供保护选择用,当从动轮的速度低于整定值25%时,经过5～15秒延时,监控仪能自动切断皮带机电源,实现低速保护。
6、皮带机八大综保通过配接开关型堆煤传感器，对皮带机的煤仓或漏斗煤位情况进行监控，在堆煤情况下, 煤位传感器角度偏移，接点闭合，监控仪切断皮带机电源，实现堆煤保护，堆煤保护动作延时1~3S。
皮带综合保护装置安装标准及实验方法范本
每天检查并模拟试验一次，并填写试验记录
8拉线急停保护
1、在人行道一侧每隔50m至少设置一个沿线紧急停车并闭锁的拉线开关，拉线开关敷设位置应便于操作，并定期校验。
应每天在检修期间试验一次，并填写试验记录。
3防跑偏保护
1、距托馄端部边缘20 mm。2、在带式输送机机头、机尾5m～20m范围内各安装一组跑偏保护传感器。
3、带式输送机长度超过300米时，中间段至少设置一组防跑偏开关。
人为的推动跑偏传感器的滚动导杆，使限位开关动作，延时5～15秒后能自动停机为正常。
2、喷嘴的喷洒方向在带面与驱动滚筒的脱离点至滚筒水平中心线之间。
模拟试验（使用热水或利用人体温度）超温传感器报警并电磁阀动作洒水停机。
每天检查并模拟试验一次，并填写试验记录。
7烟雾报警装置
1、烟雾报警传感器安装在驱动滚筒回风侧10～15m处。
2、对于用卸载滚筒作驱动滚筒的胶带输送机，烟雾传感器安装在滚筒的正上方。
皮带综合保护装置安装标准及实验方法
皮带机编号：
区队责任人：
包机人：
保护装置名称
安装标准
试验方法
实验周期
1滚轮式防滑保护装置
应将速度传感器安装在下胶带上表面，并使胶带与滚轮保持足够的驱动摩擦力，要求固定牢固，偏离皮带中心线不超过±100mm。
将滚轮提起使其脱离皮带表面，胶带输送机延时5秒钟应能自动停机。
2、双向急停拉线必须敷设至机头、机尾，且全线不得有任何固定不能拉线的现象。
双向急停开关在任何 边的拉线上施加40-200 N的力时，双向急停幵关能中止带式输送机的运行，并能自锁和复位。
皮带综合保护安装位置管理制度
皮带综合保护安装位置管理制度1、堆煤保护：应装在皮带头前，当落煤点的煤堆起高度到达扬煤滚筒底皮带前促使传感器动作。
注意：避免喷雾洒水喷在传感器上；避免因皮带正常扬煤时打在传感器上，造成误动作。
2、烟雾保护：在进风巷中，应装在皮带机最后一个片架的正上方，离皮带机拉条所在的平面1米；如果风流向外，安装在扬煤滚筒前2米正上方，高度同进风巷。
3、温度保护：应该在主副滚筒中间的机架上，并保证不与皮带扳卡或摩擦，朝向两滚筒中间。
4、速度保护：应装在副滚筒后适合于安装速度传感器的被动滚筒辐板上，保证说明书中的技术要求。
5、跑偏保护：应装在最后一个片架上，摆动杆与皮带上托辊的边托辊轴线垂直，离开上托辊外缘约5ｃｍ，并且摆到杆高于皮带边缘约５cm。
防爆胶轮车管理制度1、对于新车回来，未经矿防爆组进行检验，没经检验不得私自下井，防爆车到报废年限自动报废，不得延期使用，否则罚队长、书记、机电队长、车辆监督员，司机责任人每人1000元，单位集体10000元。
2、对于防爆车有防爆大灯，红尾灯不亮的罚队长、书记、机电队长、车辆监督员，司机责任人每人100元，单位集体1000元。
3、对于防爆车上未备有瓦斯报警器（或便携仪）和灭火器罚队长、书记、机电队长、车辆监督员，司机责任人每人100元，单位集体1000元。
4、对于防爆车电瓶箱上、侧盖防爆面定期上凡士林，符合防爆要求、电瓶箱上、侧盖螺丝、弹垫符合防爆要求，螺丝强度一致，无短缺现象，否则罚队长、书记、机电队长、车辆监督员，司机责任人每人300元，单位集体5000元，并不得入井。
5、对于防爆车使用防爆发电机、防爆马达、防爆吸力线圈，防爆车上线路有破口、羊尾巴、明接头现象，罚队长、书记、机电队长、车辆监督员，司机责任人每人1000元，单位集体10000元，并不得入井。
高、低压电缆接头规定1、井上、下所有的施工队组在制做高压电缆头过程中，电气队必须在现场监管,同时要有编号，没有编号或不派人监管每次罚电气队、施工队组各500元。
皮带机综合保护维护保养内容
皮带机综合保护维护保养内容
《皮带机综合保护维护保养那些事儿》
嘿，大家好呀！今天咱就来聊聊皮带机综合保护维护保养的内容。
这皮带机啊，就像是工厂里的大力士，默默地干着搬运的活儿。
咱就说那次，我去工厂查看皮带机。
我一走近，就看到那长长的皮带在“呼呼”地转着，上面满满的都是货物。
我开始仔细观察起它来。
先看看皮带吧，哎呀，有的地方都有点磨损了，这可不行啊，得赶紧换一换，不然哪天断了可就麻烦大了。
然后呢，我又瞅瞅那些滚轮，嘿，有的滚轮上面沾了不少灰尘和杂物，就好像是它们工作太累了，出了一身汗，还沾上了灰尘，可真得给它们好好清理清理，让它们能轻松地转起来。
还有那些传感器啊，那可是保护皮带机的重要小卫士呢！我一个一个检查过去，生怕它们有哪个偷懒不工作了。
还得检查下电路电线啥的，可不能有破皮漏电的情况，不然这“大力士”可就不安全啦。
另外呢，定期给皮带机来个全面的“体检”那是必须的。
像是给它的各个零件上点油啊，让它们润滑润滑；清理一下周围的杂物，给它一个干净整
洁的工作环境。
还有啊，操作皮带机的师傅们也要注意，不能超重运行，不然皮带机也会发脾气的哦。
总之呢，要像照顾自己家的宝贝一样照顾皮带机。
只有把它维护保养好了，它才能愉快地工作，为我们创造更大的价值呀。
大家可别小瞧了这些维护保养的事儿，它们可都是保障皮带机正常运行的关键呢！记住咯，好好对待我们的皮带机朋友吧！咋样，我说得够明白吧！哈哈！。
皮带机检查、安装和综合保护安装标准
皮带机检查标准1、安装平直稳，机体整洁不漏油，机架无开焊，紧固件应拧入紧固。
2、托辊清洁无煤泥、运转灵活无异响、不缺托辊。
3、拉紧装置应清洁无煤泥杂物，其余量调节不小于调节全行程的1／5。
4、缺一个吊挂。
5、必须按规定安装过桥，缺过桥罚款100元；过桥安设平稳牢固，有一处不合格扣1分罚款50元。
6、必须按规定装设皮带机综合保护装置，各保护装置安装位置正确、保护灵敏可靠，否则缺一处或一处不合格扣2分罚200元，保护不灵敏扣1分罚100元。
7、必须按规定距离（每隔30m）安装上下防跑偏装置，跑偏装置不安或不起作用，每处扣1分罚款100元8、信号装置齐全、声光具备清晰，缺少或不合格一处扣1分罚款100元。
9、井下必须使用阻燃胶带，未做试验或试验不合格的下井使用扣2分，罚款200元。
10、机头、机尾清理不及时，煤、矸磨擦滚筒或皮带的罚款100元扣2分。
11、缩、撤皮带按规定申请，采煤工区如不申请或漏申请的扣2分,罚款100元；12、皮带机道必须清理干净无杂物、无淤泥、无积水，否则每处（5m为一处）扣1分罚款 100元。
13、备用的皮带、滚筒、托辊架、托辊、减速机、电机等放在指定硐室堆放整齐并悬挂材料说明牌版，码放不整齐或未悬挂材料说明牌版一处扣1分，罚款100元。
减速机、电机轴定期涂油，并包扎好，否则，发现未包扎、涂油的扣1分罚款100元。
14、运行中皮带不打滑、不跑偏上部皮带不超出滚筒和托辊边缘，下部胶带不磨机架，否则扣1分，罚款100元／处。
15、机头、机尾装设防止人员与驱动滚筒和导向滚筒相接触的防护栏，卸煤仓口装设铁蓖子，否则不按规定装设的每处罚款100元。
16、机头处应配齐防灭火设施（指沙箱、沙袋、灭火器）数量充足、齐全，如发现缺少设施或数量不足的每项扣1分罚款50元。
皮带运输机安装标准1、皮带机安装必须实行拉线安装，确保机架、皮带及机身平直整齐，无局部变形，无明显缺陷及缺损。
2、H架：间隔3米一个，安装时底托辊托架应朝向机尾方向；连接钢管：2个/3米，两端用弹性销与H架连接；上托辊：2个/3米，用弹性销固定；下托辊：1个/3米，必须保持平行；3、各连接部分安装牢固，接缝基本平滑均匀，连接件连接规范。
煤矿胶带输送机综合保护装置安装使用安全管理规定
煤矿胶带输送机综合保护装置安装使用安全管理规定为了确保胶带输送机综合保护装置安全可靠正常投入运行，防止人身和各类事故的发生，特制定以下安全管理规定：（一）、皮带输送机安装综合保护装置的规定胶带输送机安装正常后，应在一周内全部安装好胶带输送机的综合保护装置，包括速度保护、超温保护、堆煤保护、防跑偏装置、烟雾保护和自动洒水装置，防撕裂保护，沿途紧停信号和紧停开关，倾斜巷道使用的胶带机还应装设制动装置和防逆转装置。
（二）、综合保护各类传感器安装的位置及要求1、主机应安装于控制皮带输送机的隔爆开关附近的巷道内，悬挂要牢靠，离地面要高于0.5米，接地线应良好可靠接地，否则煤位传感器保护动作不灵敏可靠。
2、速度传感器的磁钢安装于从动滚筒的一侧，速度传感器的感应端对着磁钢方向距磁钢3～5cm处固定。
3、温度传感器安装于皮带输送机的主动滚筒附近，温度探头悬挂与皮带输送机的主滚筒和皮带接触面的50～80mm处，4、堆煤传感器安装与煤仓上方合适的位置。
5、防跑偏装置和沿途紧停信号及紧停开关在胶带输送机沿途每隔150m～200m安装一对。
6、烟雾传感器和自动洒水装置应安装在驱动滚筒上方的下风口处。
7、纵撕传感器应安装与给煤机的前方合适的位置。
8、制动装置和防逆转装置均安装在机头驱动部。
9、皮带输送机综合保护装置安装正常后，应及时对各类保护进行调整和试验，正常后投入运行，严禁甩掉任何一种保护运行，私自甩掉保护装置查出一次罚使用单位500～1000元，由队长落实到责任人。
10、随着综放面和掘进面的缩短和延伸，皮带输送机沿途紧停信号和紧停开关及跑偏装置应按上述第二条规定及时进行拆除或补充。
（三）、操作与维护管理1、综合保护装置各类传感器安装后，只有专职电工方可进行试验和操作，严禁其他人随意进行操作。
2、使用中指定专职电工定期对设备进行检查检修，发现故障及时处理或更换。
3、本安箱内接线端子不得联接非本安设备。
4、各类保护装置内部均为电子线路，不能用兆欧表测量其绝缘电阻。
