点胶阀的驱动方式
点胶阀的比较
Time-Pressure
Auger Pump
Positive Displacement
Jetting valve
德国：Preeflow 等 美国：EFD，asymtec等 日本：武藏， 岩下 中国：axxon 轴心自控等
Time-Pressure 技术
Time-Pre
其他缺点
加温困难。喷嘴部分加温 效果不好。 残留气压造成滴漏。
Time-Pressure
对高速点胶无法控制 （极限约为18K/小时）
螺旋泵技术
固定气压 螺旋驱动马达
螺 旋 泵
Auger Pump
线性正相位移泵技术
螺旋驱动马达
线性泵
原理图
Positive Displacement
喷射泵技术
无接触式点胶技术。
解决了传统泵的问题：－ ‘拉丝’现象 － 基板敲击 － Standoff占地 高度保持在1~3.5mm,无须Z轴移动（较快）。 稳定性和质量和螺旋 泵相当。
Jetting valve
优
速度 控制能力 稳定性
劣
价格和费用
自动点胶机工作原理
自动点胶机工作原理
自动点胶机是一类常用于工业生产中的设备，它能够自动完成涂胶、点胶操作。
其工作原理主要包括以下几个方面：
1. 轨道运动：自动点胶机一般采用伺服驱动系统来控制运动，通过轨道来确保机器在加工过程中的稳定性和准确性。
2. 胶量控制：自动点胶机通常配备有胶量控制系统，可以根据不同需要调节出胶量，在一些需要精确控制胶量的应用中十分重要。
3. 控制系统：自动点胶机利用计算机或者PLC控制系统来对整个点胶过程进行控制和调节，可以实现自动化程度较高的操作。
4. 胶管系统：自动点胶机通过胶管来输送胶水，通常会配置有胶管的压力控制系统来控制胶水的压力和流量。
5. 点胶头设计：自动点胶机的重要组成部分是点胶头，通过设计不同的点胶头可以实现不同的点胶效果，比如线型点胶、点阵点胶等。
6. 触发方式：自动点胶机可以通过设置触发方式来控制点胶操作的起始和结束，比如使用时间延迟触发或者外部信号触发。
总体上，自动点胶机利用先进的控制技术和工艺来实现高效、
精确的点胶作业，广泛应用于电子、光电、汽车等行业的生产中。
点胶阀参数,点胶阀原理
序号图片型号技术参数序号图片1JL-H25型 式:双动回吸式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/4″npt(f)外形尺寸(mm)：Ф25 圆形总长度:150(mm)重 量：165g适用范围:流动性差中高粘度性、油脂、硅胶、环氧胶、UV胶、红胶、绝缘胶112JL-G25型 式:单动隔膜式驱动气压:0.4-0.7Mpa气 缸:单动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/8″npt(f)外形尺寸(mm)：Ф25 圆形总长度:105(mm)重 量：120g适用范围:点胶量小、压氧胶、快干胶、点胶量小123JL-Z30型 式:单动柱塞式驱动气压:0.4-0.7Mpa气 缸:单动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/8″npt(f)外形尺寸(mm)：Ф30 圆形总长度:120(mm)重 量：206g适用范围:流动性好、中粘度性、润滑脂、粘合剂、酒精、墨水、UV胶、漆、油13江陵点胶阀类产品目录表4JL-D3075型 式:双动顶针式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/4″npt(f)外形尺寸(mm)：(D)75×(H)30 方形总长度:130(mm)重 量：450g适用范围:流动性差中底粘度性、出胶量0.1g-5g、黄油、锡膏145JL-H3242AB2型 式:双动回吸式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/8″npt(f)外形尺寸(mm)：(D)32×(H)42 方形总长度:115(mm)重 量：618g适用范围:AB组份胶、3：1以下范围、比例可调156JL-H3242AB1型 式:双动回吸式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/8″npt(f)外形尺寸(mm)：(D)32×(H)42 方形总长度:115(mm)重 量：618g适用范围:AB组份胶、1：1设定、配各种混合管167JL-H1919AB 型 式:双动回吸式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/8″npt(f)外形尺寸(mm)：Ф19宽40 组合形总长度:160(mm)重 量：233g适用范围:AB组份胶、2：1以下范围、比例可调178JL-D1919型 式:手动顶针式气 缸:手动气缸主体材质：SUS 304 Stainless Steel不锈钢外形尺寸(mm)：Ф18宽40 组合形总长度:150(mm)重 量：243g适用范围:双组份、配三通、直接接压力桶、手动控制出胶量大小189JL-大手动型 式:手动顶针式气 缸:手动气缸主体材质：SUS 304 Stainless Steel不锈钢外形尺寸(mm)：Ф20 圆形总长度:150(mm)重 量：175g适用范围:单组份、大出胶口、直接接压力桶、手动控制出胶量大小1910JL-小手动型 式:手动顶针式气 缸:手动气缸主体材质：SUS 304 Stainless Steel不锈钢外形尺寸(mm)：Ф18 圆形总长度:150(mm)重 量：150g适用范围:单组份、小出胶口、直接接压力桶、手动控制出胶量大小型号技术参数JL-D2121型 式:双动顶针式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/8″npt(f)外形尺寸(mm)：(D)21×(H)21 方形总长度:130(mm)重 量：188g适用范围:流动性好、低高粘度性、润滑脂、粘合剂、酒精、墨水、UV胶、漆、油JL-D18型 式:双动顶针式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/8″npt(f)外形尺寸(mm)：Ф18 圆形总长度:120(mm)重 量：93g适用范围:流动性好、低粘度性、润滑脂、粘合剂、酒精、墨水、UV胶、漆、油JL-D1616型 式:双动顶针式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：M5外形尺寸(mm)：(D)16×(H)16 方形总长度:95(mm)重 量：58g适用范围:流动性好、低粘度性、润滑脂、粘合剂、酒精、墨水、UV胶、漆、油JL-D19主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：M5外形尺寸(mm)：Ф19 圆形总长度:165(mm)重 量：155g适用范围:流动性好、中粘度性、润滑脂、粘合剂、酒精、墨水、UV胶、漆、油JL-D30型 式:单动顶针式驱动气压:0.4-0.7Mpa气 缸:单动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/8″npt(f)外形尺寸(mm)：Ф30 圆形总长度:140(mm)重 量：160g适用范围:流动性好、中粘度性、润滑脂、粘合剂、酒精、墨水、UV胶、漆、油JL-H1616型 式:双动回吸式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：M5外形尺寸(mm)：(D)16×(H)16 方形总长度:95(mm)重 量：58g适用范围:流动性好、中粘度性、润滑脂、粘合剂、酒精、墨水、UV胶、漆、油JL-H3030主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/4″npt(f)外形尺寸(mm)：(D)30×(H)30 方形总长度:145(mm)重 量：408g适用范围:流动性差中高粘度性、油脂、硅胶、环氧胶、黄油、锡膏、油漆JL-H3131型 式:双动回吸式驱动气压:0.4-0.7Mpa气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢入料口尺寸：1/4″npt(f)外形尺寸(mm)：(D)31×(H)31 方形总长度:135(mm)重 量：428g适用范围:流动性差中高粘度性、油脂、硅胶、环氧胶、黄油、锡膏、油漆JL-H30型 式:双动回吸式气 缸:双动气缸主体材质：SUS 304 Stainless Steel不锈钢外形尺寸(mm)：Ф30 圆形总长度:150(mm)重 量：210g适用范围:流动性差中高粘度性、油脂、硅胶、环氧胶、黄油、锡膏、油漆。

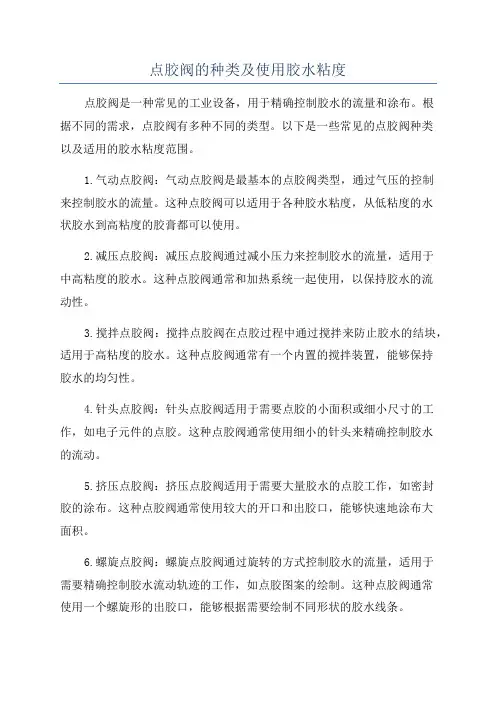

点胶阀的种类及使用胶水粘度
点胶阀的种类及使用胶水粘度
点胶阀是一种常见的工业设备，用于精确控制胶水的流量和涂布。
根
据不同的需求，点胶阀有多种不同的类型。
以下是一些常见的点胶阀种类
以及适用的胶水粘度范围。
1.气动点胶阀：气动点胶阀是最基本的点胶阀类型，通过气压的控制
来控制胶水的流量。
这种点胶阀可以适用于各种胶水粘度，从低粘度的水
状胶水到高粘度的胶膏都可以使用。
2.减压点胶阀：减压点胶阀通过减小压力来控制胶水的流量，适用于
中高粘度的胶水。
这种点胶阀通常和加热系统一起使用，以保持胶水的流
动性。
3.搅拌点胶阀：搅拌点胶阀在点胶过程中通过搅拌来防止胶水的结块，适用于高粘度的胶水。
这种点胶阀通常有一个内置的搅拌装置，能够保持
胶水的均匀性。
4.针头点胶阀：针头点胶阀适用于需要点胶的小面积或细小尺寸的工作，如电子元件的点胶。
这种点胶阀通常使用细小的针头来精确控制胶水
的流动。
5.挤压点胶阀：挤压点胶阀适用于需要大量胶水的点胶工作，如密封
胶的涂布。
这种点胶阀通常使用较大的开口和出胶口，能够快速地涂布大
面积。
6.螺旋点胶阀：螺旋点胶阀通过旋转的方式控制胶水的流量，适用于
需要精确控制胶水流动轨迹的工作，如点胶图案的绘制。
这种点胶阀通常
使用一个螺旋形的出胶口，能够根据需要绘制不同形状的胶水线条。

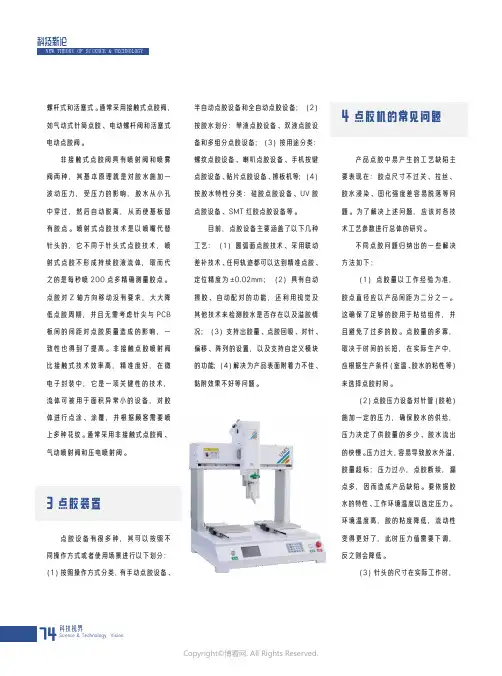

210981050_什么是点胶工艺（阐述点胶的工作原理）
螺杆式和活塞式。
通常采用接触式点胶阀，如气动式针筒点胶、电动螺杆阀和活塞式电动点胶阀。
非接触式点胶阀具有喷射阀和喷雾阀两种，其基本原理就是对胶水施加一波动压力，受压力的影响，胶水从小孔中穿过，然后自动脱离，从而使基板留有胶点。
喷射式点胶技术是以喷嘴代替针头的，它不同于针头式点胶技术，喷射式点胶不形成持续胶液流体，取而代之的是每秒喷200点多精确测量胶点。
点胶对Z轴方向移动没有要求，大大降低点胶周期，并且无需考虑针尖与PCB 板间的间距对点胶质量造成的影响，一致性也得到了提高。
非接触点胶喷射阀比接触式技术效率高，精准度好，在微电子封装中，它是一项关键性的技术，流体可被用于面积异常小的设备，对胶体进行点涂、涂覆，并根据顾客需要喷上多种花纹。
通常采用非接触式点胶阀、气动喷射阀和压电喷射阀。
3 点胶装置点胶设备有很多种，其可以按照不同操作方式或者使用场景进行以下划分：（1）按照操作方式分类，有手动点胶设备、半自动点胶设备和全自动点胶设备；（2）按胶水划分：单液点胶设备、双液点胶设备和多组分点胶设备；（3）按用途分类：螺纹点胶设备、喇叭点胶设备、手机按键点胶设备、贴片点胶设备、擦板机等；（4）按胶水特性分类：硅胶点胶设备、UV胶点胶设备、SMT红胶点胶设备等。
目前，点胶设备主要涵盖了以下几种工艺：（1）圆弧面点胶技术、采用联动差补技术、任何轨迹都可以达到精准点胶、定位精度为±0.02mm；（2）具有自动擦胶、自动配对的功能，还利用视觉及其他技术来检测胶水是否存在以及溢胶情况；（3）支持出胶量、点胶回吸、对针、偏移、阵列的设置，以及支持自定义模块的功能；（4）解决为产品表面附着力不佳、黏附效果不好等问题。
4 点胶机的常见问题产品点胶中易产生的工艺缺陷主要表现在：胶点尺寸不过关、拉丝、胶水浸染、固化强度差容易脱落等问题。
为了解决上述问题，应该对各技术工艺参数进行总体的研究。
不同点胶问题归纳出的一些解决方法如下：（1）点胶量以工作经验为准，胶点直径应以产品间距为二分之一。
柱塞点胶阀工作原理
柱塞点胶阀工作原理宝子们！今天咱们来唠唠柱塞点胶阀这个超有趣的小玩意儿的工作原理呀。
柱塞点胶阀呢，就像是一个超级精准的小厨师，专门负责把胶水这种“食材”精确地分配到它该去的地方。
想象一下，胶水在一个小世界里，而柱塞点胶阀就是这个小世界里的调度大师。
这个点胶阀里面有个很关键的部件，那就是柱塞啦。
柱塞就像一个勤劳的小活塞，在自己的小空间里忙活着。
当点胶阀开始工作的时候，就像是一场小小的魔法表演开始咯。
有一个动力源在背后推动着柱塞运动呢。
这个动力源就像是一个充满活力的小精灵，给柱塞注入力量。
当柱塞开始移动的时候，它就开始对胶水施展魔法啦。
柱塞在点胶阀的腔体里上下或者前后移动，这个腔体就像是胶水的小房子。
比如说，当柱塞向下移动的时候，它就像一个小推土机一样，把胶水从腔体里推出去。
这个时候，胶水就乖乖地从点胶阀的出口流出来啦，就像小河流出山谷一样。
而且哦，这个出口的大小和形状还可以根据我们的需要来调整呢。
如果我们想要很细的胶水流出来，就可以把出口弄得小小的，就像给胶水做了一个小小的瘦身通道。
在这个过程中，还有一些小机关来保证整个点胶的过程又稳又准。
比如说，有密封件。
密封件就像是忠诚的小卫士，守护着胶水的通道，不让胶水偷偷跑到不该去的地方。
要是没有这些密封件呀，胶水可能就会到处乱跑，那就乱套啦，就像一群调皮的小蚂蚁没有了指挥一样。
再说说这个点胶阀的控制部分吧。
它就像是一个聪明的小脑袋，决定着柱塞什么时候动，动多少。
这个控制部分可以根据我们的设定，精确地让柱塞按照我们想要的节奏来工作。
比如说，我们想让胶水一滴一滴地出来，就像雨滴一样，那么这个控制部分就会指挥柱塞每次移动一点点，挤出一小滴胶水。
要是我们想要一条连续的胶线，那控制部分就会让柱塞持续稳定地移动，这样胶水就会像丝线一样源源不断地流出来。
而且呢，柱塞点胶阀还很灵活。
它可以适应不同种类的胶水。
不管是那种黏黏的、像蜂蜜一样的胶水，还是比较稀薄的、像水一样的胶水，它都能应对自如。
七种不同点胶阀及其施胶应用介绍
七种不同点胶阀及其施胶应用介绍-北京深隆科技选取用于润滑剂、粘合剂及涂覆等施胶操作的点胶阀的时候，至少要考虑以下三个方面：点胶阀的工作原理、流体特征及其施胶应用。
这听起来似乎很简单，但考虑到基本气动胶阀的至少七种分类，流体的各种不同特征及包括喷射、胶点、胶线等不同点胶量需求的应用，情况复杂多样。
在理解点胶阀如何使用及其如何与所点胶的材料接触后，选择一款合适的点胶阀就容易多了。
北京深隆科技有限公司的主要产品及服务为机器人智能涂装线、工业机器人应用及成套装备、涂装自动化生产线集成三大系列，以解放低端劳动力、改善有害工作环境为导向，以工业机器人集成应用为基础，以行业应用的个性化方案定制为核心，业务领域包括3C18O01I308O3产品、汽车零部件等表面处理、重工、军工、航空、新能源等行业。
产品包括：工业机器人喷涂生产线，自动涂装生产线，全自动点涂胶机器人, 自动上下料机器人自动玻璃点涂胶机器人，自动锁镙丝机器人，自动上下料机器人、18O01I308O3CCD视觉定位锁镙丝机,工业机器人配件、机器人工装，夹具，气动夹具，气动工装，气动模具，装配夹具，装配卡具等。
接下来相关方面的一些探讨，也许能够帮助你更快地选取合适的胶阀。
一、不同点胶阀的工作原理因为运转速度快，可靠性强，施胶操作一般会选用气动阀。
定时空气脉冲驱动气动阀，打开密封圈或者密封门，胶体便可流出。
弹簧复位将关闭密封圈。
如果想要转得更快，就要选用四通阀。
四通阀需要两股空气脉冲。
第一股空气脉冲驱动密封垫打开，第二股在定时点胶间隔结束后迅速关闭密封圈。
气动阀可分为喷雾阀、针阀、隔膜阀、短管阀、提升阀、夹管阀及可调节出胶量的容积阀。
1. 喷雾阀喷雾阀最适用于低粘度流体，尤其是粘度小于18O01I308O3 1000cps的流体。
水的粘度是1cps,而芥末酱的粘度是200,000cps18O01I308O3左右。
要想选用一个合适的喷雾阀，就要考虑到胶阀自身的喷射角度和控制模块。
七种不同点胶阀及其施胶应用介绍
七种不同点胶阀及其施胶应用介绍-北京深隆科技选取用于润滑剂、粘合剂及涂覆等施胶操作的点胶阀的时候，至少要考虑以下三个方面：点胶阀的工作原理、流体特征及其施胶应用。
这听起来似乎很简单，但考虑到基本气动胶阀的至少七种分类，流体的各种不同特征及包括喷射、胶点、胶线等不同点胶量需求的应用，情况复杂多样。
在理解点胶阀如何使用及其如何与所点胶的材料接触后，选择一款合适的点胶阀就容易多了。
北京深隆科技有限公司的主要产品及服务为机器人智能涂装线、工业机器人应用及成套装备、涂装自动化生产线集成三大系列，以解放低端劳动力、改善有害工作环境为导向，以工业机器人集成应用为基础，以行业应用的个性化方案定制为核心，业务领域包括3C18O01I308O3产品、汽车零部件等表面处理、重工、军工、航空、新能源等行业。
产品包括：工业机器人喷涂生产线，自动涂装生产线，全自动点涂胶机器人, 自动上下料机器人自动玻璃点涂胶机器人，自动锁镙丝机器人，自动上下料机器人、18O01I308O3CCD视觉定位锁镙丝机,工业机器人配件、机器人工装，夹具，气动夹具，气动工装，气动模具，装配夹具，装配卡具等。
接下来相关方面的一些探讨，也许能够帮助你更快地选取合适的胶阀。
一、不同点胶阀的工作原理因为运转速度快，可靠性强，施胶操作一般会选用气动阀。
定时空气脉冲驱动气动阀，打开密封圈或者密封门，胶体便可流出。
弹簧复位将关闭密封圈。
如果想要转得更快，就要选用四通阀。
四通阀需要两股空气脉冲。
第一股空气脉冲驱动密封垫打开，第二股在定时点胶间隔结束后迅速关闭密封圈。
气动阀可分为喷雾阀、针阀、隔膜阀、短管阀、提升阀、夹管阀及可调节出胶量的容积阀。
1. 喷雾阀喷雾阀最适用于低粘度流体，尤其是粘度小于18O01I308O3 1000cps的流体。
水的粘度是1cps,而芥末酱的粘度是200,000cps18O01I308O3左右。
要想选用一个合适的喷雾阀，就要考虑到胶阀自身的喷射角度和控制模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点胶阀的驱动方式
点胶阀的整个点胶过程可以简化为一个执行器的往复运动,整个运动位移很小可以规划为微驱动。
现有微驱动有压电驱动、气动驱动、电磁驱动、超磁致伸缩驱动等。
1点胶阀的驱动方式选择
压电驱动的工作原理是基于晶体(石英晶体、PZT等)具有的逆压电效应,压电型驱动器有较高的位移分辨率和控制精度,而且具有响应快、驱动力大、驱动功率低和工作频率宽等优点。
但是它所需的驱动电压较高、位移量小、制作工艺比较复杂,压电驱动中的非线性、蠕变和滞后很难解决。
静电驱动是利用静电荷的库仑吸力或斥力产生变形而产生变形,静电型由微驱动器结构简单、控制方便、效率高、功耗小、响应速度较快,适于集成化制造,但存在着输出的力小,以及驱动电压高及驱动存在非线性问题等缺点。
热力驱动是利用物质在温度发生变化时,均会产生长度和体积变化,从而导致了热膨胀效应。
热驱动克服了静电致动和电磁致动对距离依赖的弱点,而且作用力大。
热膨胀驱动方式最大的优点就是它具有很大的输出力和输出位移,但是它的响应频率较低,月热驱动利用材料的热变形,精度无法保证。
以上驱动方式各有其优越性,但因点胶工艺的特点和需求,它们并未被推广使用。
在现有技术领域里,非接触式点胶主要用的驱动方式是气动驱动。
气动驱动是通过气控阀控制高压气流的进出来推动驱动器活塞上下
移动,从而推动喷针往复运动,实现挤压胶液的喷射过程。
气动驱动提供的驱动力小,而且要求汽缸的同轴度很高,很难实现大粘度胶液的喷射。
尽管如此目前世界上只有美国的Asymtek公司拥有气动驱动喷射点胶技术的专利。
为避免专利限制,实验室开发了基于电磁驱动和超磁致伸缩驱动的点胶阀
2电磁驱动
电磁驱动可以克服气动驱动的缺点,它可以通过实现电磁铁与衔铁之间较小的间隙以提供很大的驱动力,而且响应时间非常短,这有利于提高胶液喷射速度和喷射精度。
实验室已设计了一个电磁驱动胶液喷射阀,能较好的实现40HZ以内的往复运动,
虽然这种驱动器的体积较大、能量消耗较大,但是电磁驱动方式具有原理简单、控制方便、性能稳定、输出力大等优点,通过对电流大小的控制可以很好地进行力的控制。
3超磁致伸缩驱动
超磁致伸缩材料被视为21世纪提高一个国家科技综合竞争力的战略性功能材料。
超磁致伸缩材料具有伸缩量大、响应速度快、能量密度高等优良性能,在位移驱动执行器、能量转换器、声能换能器、微定位器、微传感器领域的应用范围将越来越广。
作为一种新型的功能稀土材料,超磁致伸缩材料从被发现以来越来越成为各国研究工作者的竞相研究开发的对象。
特别是当其作为工业产品Terfenol一D产业化开发至今,以其优越的综合性能逐渐有替代传
统功能材料如压电陶瓷等的趋势。
超磁致伸缩器件与同属形状记忆功能材料的压电陶瓷器件相比,磁致伸缩器件具有以下优点:(l)可产生5一10倍于压电陶瓷的应变,可在低压下用;(2)在所有功能材料器件中能量密度最高,输出功率高:(3)结构紧凑,工作频率低(数百Hz一数百kHz),能量转换时损耗低;(4)工作温度范围广。
超磁致伸缩执行器是超磁致伸缩材料的主要应用形式,是典型的物性型现代执行器,近一些年以来一直是各国研究的热点,蕴含着巨大的生命力,应用前景非常广阔。
它具有响应速度快、伸缩系数大、输出力大、机电藕合系数高、能量密度、响应速度快、可靠性高等优异特性,可广泛应用于声纳、精确定位、超精密加工、机器人、微马达减振降噪及微机电系统等领域。
由于稀土超磁致伸缩材料的上述优异性能,基于稀土超磁致伸缩材料的制动器具有大位移、强力、大功率、控制精度高、响应速度快、可靠性高、能量转换效率高、频带宽、驱动电源简单等主要优点,在高精度范围,其成本性能比远低于传统致动器。
因此项目中也采用选用超磁致伸缩执行器作为高速胶液喷射系统的驱动部件之一。
电磁驱动和超磁致伸缩驱动的点胶阀都能实现高速点胶,但是因为现有的工控机操作系统多采用windows系统,能提供的实时定时精度达不到高频的精度要求,因此高速点胶控制系统中必须对这个问题提供硬件和软件上的解决方案。
在搭建控制系统硬件平台时,利用单片机定时精度较高的优点,开发了基于单片机的精确脉宽控制器,有效的解决了高速点胶对控制精度的要求。
