净化车间设计说明
净化工程车间设计方案
净化工程车间设计方案净化工程车间是指为了满足生产过程中对洁净度要求较高的生产车间，其主要用于生产生物医药产品、电子产品、精密仪器和仪表等高科技产品的车间。
基于这些产品的生产特点和技术要求，净化工程车间的设计应该充分考虑到洁净度要求、工艺流程、风险控制、能源消耗、生产效率和生产安全等因素。
本方案设计的净化工程车间主要包括以下几个方面：车间总体设计、风道与空调系统设计、洁净区域设计、净化工程设备选型、灯光照明设计、消防安全等。
一、车间总体设计1.1 车间布局车间布局应根据生产工艺流程及设备的工作流程来进行合理规划。
一般来说，车间应按照原料进场、生产车间、半成品区、成品区、成品装箱区的顺序进行布局，以确保产品在生产过程中能够顺利进行。
1.2 车间洁净度要求根据产品的洁净度要求，车间应分为不同的洁净区域，如A区、B区、C区等，不同区域的洁净度要求可以分别为10级、100级、1000级等。
通过合理的空气流动和过滤系统，可以满足不同级别的洁净度要求。
1.3 车间人员流线车间人员流线应考虑到作业人员的工作习惯、行走路径、物料搬运等因素。
为了提高生产效率和人员的工作舒适度，车间人员流线应尽量短、直，同时还要避免人员交叉作业以及杂物堆积。
1.4 车间环境控制车间的环境控制包括温度、湿度、静电、电磁辐射等因素，需要根据所生产的产品特性与要求来进行合理的控制。
例如一些产品对环境的湿度要求很高，因此车间需要设计相应的湿度控制系统。
二、风道与空调系统设计2.1 风道设计风道是净化工程车间的重要组成部分，主要用于提供洁净空气、排放废气、调节车间温湿度等。
在风道设计上需要保证洁净空气的准确供应以及环境中的废气排放，同时也要兼顾能源消耗的问题。
2.2 空调系统设计空调系统是车间内环境控制的重要手段，它主要通过温度调节、湿度控制、空气净化等方式来保证车间内环境的稳定性。
针对不同的洁净度要求，可以选择不同种类的空调设备，如高效过滤器、增压器、制冷剂盘管等。
工程净化车间设计方案范本
一、工程概述工程净化车间是指在特定的技术条件下，为满足生产工艺对空气洁净度要求，采用空气净化技术进行处理的一个封闭的生产空间。
工程净化车间一般应用于电子、医药、食品等对空气洁净度要求较高的生产领域。
在车间设计和建设过程中，应充分考虑产品工艺要求、生产工艺流程、建筑布局和设备配置等因素，以确保车间空气质量和产品质量。
二、工程净化车间设计要求1. 空气净化工程净化车间空气净化系统应具备有效的空气过滤和净化功能，保证车间内空气洁净度符合相应的行业标准和要求。
2. 温湿度控制根据产品工艺要求和生产工艺流程，工程净化车间应具备精密的温湿度控制系统，确保车间环境温度和湿度处于恒定的合适范围内。
3. 空气流速工程净化车间应合理设计空气流速分布，确保车间内各个区域空气流速均匀，避免死角和盲区出现。
4. 静电、防尘针对电子、医药等行业特点，工程净化车间应采取静电、防尘措施，减少对产品和设备的影响。
5. 设备布局工程净化车间设备布局应合理，确保生产线顺畅、通道畅通、设备易于维护和清洁。
6. 建筑结构工程净化车间建筑结构应符合国家相关建筑规范，材料应具有耐腐蚀、易清洁的特点。
7. 节能环保在工程净化车间设计中，应考虑节能环保因素，采取节能设备和材料，降低环境污染。
8. 安全防护工程净化车间应具有完善的安全防护设施，确保生产操作人员的安全。
1. 车间布局工程净化车间内的生产线应安装在车间的中央位置，以保证空气流通过全车间。
车间布局应合理，设备之间的间距要充分考虑人员操作和维护的便利性。
2. 设备配置工程净化车间内应配置合适的空气净化设备、温湿度控制设备、静电防护设备、防尘设备等，以满足车间空气洁净度要求和产品工艺要求。
3. 空气净化系统工程净化车间应配置有效的空气过滤设备，包括初效、中效、高效过滤器，以确保车间内空气的洁净度。
空气净化系统还应配置合适的空气循环设备、空调设备等，以保证车间内空气流通和温湿度控制。
4. 安全防护工程净化车间应配置紧急排放通风系统，一旦发生意外情况，能够及时排放有害气体和异味，保证生产操作人员的安全。
净化车间净化工程设计方案
净化车间净化工程设计方案一、项目背景随着科技的发展和工业生产的精细化，越来越多的行业对生产环境的要求越来越高，尤其是对空气洁净度的要求。
为了满足生产工艺的要求，提高产品质量和可靠性，降低产品污染风险，公司计划建设一座净化车间。
本文将为您详细介绍净化车间净化工程的设计方案。
二、设计目标1. 确保车间内空气质量满足生产工艺要求，达到一定的洁净度标准。
2. 建立合理的空气循环和净化系统，保证空气流通，降低污染物的积累。
3. 设计合理的车间布局，满足生产工艺流程和操作便利性。
4. 提高车间内部的操作环境，保障员工健康。
三、设计原则1. 根据生产工艺的要求，确定车间的洁净度等级和空气循环方式。
2. 合理规划车间布局，实现生产流程的优化。
3. 选择高效、稳定的净化设备，确保空气质量。
4. 考虑节能、环保和可持续发展。
四、设计内容1. 空气净化系统设计：包括预过滤器、高效过滤器、空气净化器、排风系统等设备的选型和安装，确保车间内空气质量达到要求。
2. 车间布局设计：根据生产工艺流程，合理规划车间布局，包括洁净区和非洁净区的划分，以及设备、材料、人员的配置。
3. 地面净化系统设计：选择特殊地面材料和密封胶水，使地面平整、无缝隙，防止灰尘、细菌等污染物进入车间内。
4. 周边环境控制设计：通过围栏、门禁、通风口等措施，控制车间周边环境的干扰和污染，确保车间内的洁净度。
5. 清洁管理系统设计：制定严格的清洁标准和流程，对车间内设备、工具、人员进行定期清洁和消毒，保持车间内的卫生和洁净度。
五、设计流程1. 调研和分析：了解生产工艺要求，分析车间内部的污染源和污染途径。
2. 确定洁净度等级和空气循环方式：根据生产工艺要求，确定车间的洁净度等级和空气循环方式。
3. 设备选型和布局：选择合适的净化设备，根据设备性能和要求进行车间布局。
4. 设计空气净化系统：包括预过滤器、高效过滤器、空气净化器、排风系统等设备的设计和安装。
5. 设计车间布局：根据生产工艺流程，合理规划车间布局，包括洁净区和非洁净区的划分，以及设备、材料、人员的配置。
净化车间设计实例及施工方案
净化车间设计实例及施工方案车间是一个生产活动场所，而净化车间是指在生产活动中需要保持一定的洁净度和环境条件的车间。
净化车间的设计和施工方案是确保车间能够达到所需洁净度和环境条件的重要因素。
以下是一个净化车间设计实例及施工方案。
设计实例：公司生产电子产品，需要建设一个洁净度较高的净化车间。
根据产品的特点和生产工艺的要求，确定了以下设计要求：1.空气洁净度要求达到GMP标准的100级。
2.车间温度控制在20℃-23℃。
3.车间湿度控制在50%-70%。
4.车间噪音控制在65分贝以下。
5.车间面积为1000平方米。
基于以上要求，进行了以下设计方案：1.空气净化系统：采用高效过滤器和风淋室的组合，确保车间空气洁净度达到GMP标准的100级。
同时，设置恒压送风系统，保证车间内外气流不交叉污染。
2.温湿度控制系统：采用空调设备、加湿设备和除湿设备实现温湿度的控制。
通过在车间内设置良好的隔热层和防水层，保持车间内外温湿度的稳定。
3.声音控制系统：使用隔音材料和隔音设备，控制车间内噪音产生和传播。
同时，在车间内设置噪音检测设备，及时发现和处理超标噪音。
4.车间布局：根据生产工艺流程，合理布置生产设备和工作区域，确保生产操作的流线化和效率。
同时，设置洁净通道和污染源隔离措施，保证洁净车间的洁净度。
5.材料选择：选择符合洁净车间要求的材料，如抗菌、耐酸碱、易清洁等特性的地板、墙面和天花板材料。
同时，采用无尘拼装方式，减少材料安装过程中的粉尘污染。
施工方案：1.施工准备：对车间区域进行清洁和消毒处理，确保施工区域干净。
准备所需工具和材料，包括施工机械、工具和洁净材料。
2.施工地基和基础设施：根据设计要求进行车间地基的加固和地面处理，确保地基稳定和地面平整。
3.建设空气净化系统：按设计要求布置高效过滤器和风淋室，安装风机和恒压送风系统。
4.安装温湿度控制系统：根据设计要求安装空调设备、加湿设备和除湿设备。
进行电气和管道连接，并调试系统。

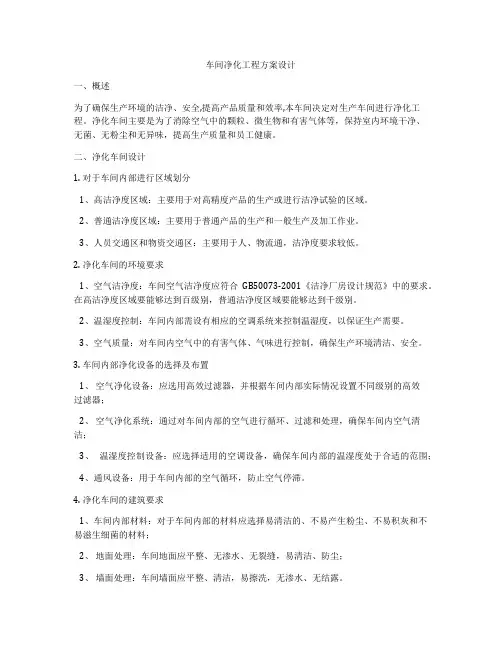

车间净化工程方案设计
一、概述为了确保生产环境的洁净、安全,提高产品质量和效率,本车间决定对生产车间进行净化工程。
净化车间主要是为了消除空气中的颗粒、微生物和有害气体等，保持室内环境干净、无菌、无粉尘和无异味，提高生产质量和员工健康。
二、净化车间设计1. 对于车间内部进行区域划分1、高洁净度区域：主要用于对高精度产品的生产或进行洁净试验的区域。
2、普通洁净度区域：主要用于普通产品的生产和一般生产及加工作业。
3、人员交通区和物资交通区：主要用于人、物流通，洁净度要求较低。
2. 净化车间的环境要求1、空气洁净度：车间空气洁净度应符合GB50073-2001《洁净厂房设计规范》中的要求。
在高洁净度区域要能够达到百级别，普通洁净度区域要能够达到千级别。
2、温湿度控制：车间内部需设有相应的空调系统来控制温湿度，以保证生产需要。
3、空气质量：对车间内空气中的有害气体、气味进行控制，确保生产环境清洁、安全。
3. 车间内部净化设备的选择及布置1、空气净化设备：应选用高效过滤器，并根据车间内部实际情况设置不同级别的高效过滤器；2、空气净化系统：通过对车间内部的空气进行循环、过滤和处理，确保车间内空气清洁；3、温湿度控制设备：应选择适用的空调设备，确保车间内部的温湿度处于合适的范围；4、通风设备：用于车间内部的空气循环，防止空气停滞。
4. 净化车间的建筑要求1、车间内部材料：对于车间内部的材料应选择易清洁的、不易产生粉尘、不易积灰和不易滋生细菌的材料；2、地面处理：车间地面应平整、无渗水、无裂缝，易清洁、防尘；3、墙面处理：车间墙面应平整、清洁，易擦洗，无渗水、无结露。
1. 空气净化系统的安装1、高效过滤器的安装：根据车间内部的洁净度要求，安装相应级别的高效过滤器；2、空气净化系统的管道布置：根据车间内部的实际情况，对空气净化系统的管道进行合理的布置；3、空调设备的安装：安装适用的空调设备，确保车间内部的温湿度处于合适的范围。
2. 净化车间的建筑施工1、地面处理：对车间地面进行修补、打磨，确保地面平整、无渗水、无裂缝；2、墙面处理：对车间墙面进行刷漆、清洗，确保墙面平整、易擦洗，无结露；3、门窗安装：对车间内的门窗进行更换，确保门窗的密封性和洁净度。
净化工程车间装修设计方案
净化工程车间装修设计方案一、车间结构及布局设计1.车间布局在净化工程车间的装修设计中，首先要考虑的是车间的布局。
通常情况下，车间需要划分为原料存储区、生产区、成品仓库等不同的区域。
原料存储区要求通风透气，避免有害气体的积聚；在生产区内，应考虑生产设备的布置和物料的流动，使得生产工序更加顺畅和高效；成品仓库的选址需要离货物装卸口较近，且通风良好，避免产品受潮或受到其他污染。
2.人机协同布局在车间的设计中，要考虑到员工的工作效率和舒适度。
工作区域内的设备布置要科学合理，便于员工进行操作和维护；同时要考虑到员工的工作环境，要有合适的通风、光照和噪音控制措施。
3.设备选型在净化工程车间的设计中，设备的选型也至关重要。
应选择符合车间需求的设备，确保设备的性能稳定、结构合理，能够满足车间生产的要求，同时减少对环境的影响。
二、环境净化设计1.空气净化系统净化工程车间需要安装空气净化设备，对车间内的空气进行净化处理。
应选用高效空气净化设备，能够过滤掉空气中的粉尘、异味、细菌等有害物质，确保车间空气的洁净度。
同时还需安装空气循环系统，保持车间内的空气流通，使得车间内空气质量得到有效改善。
2.过滤器布局在净化工程车间的装修设计中，应合理布局过滤器，确保车间内各个区域的空气都可以得到有效的过滤和净化。
过滤器的选型和布局要符合车间的实际需要，确保车间内的空气质量可以达到规定的标准。
3.噪音控制在车间的装修设计中，还需要考虑到噪音的控制。
生产车间通常会产生很大的噪音，为了保障员工的健康，需要采取一定的措施减少噪音对员工的影响。
三、地面、墙面、天花装修设计1.耐磨地面设计在净化工程车间的地面装修设计中，要考虑到地面的承载能力、耐磨性和防滑性，选择适合车间使用的地面材料，确保地面平整、无尘、易清洁，以满足车间的生产需求。
2.墙面装修墙面装修需要选择防尘、易清洁的墙面材料，保持墙面的干净整洁，并且符合车间的环境保护要求。
3.天花板设计天花板的设计要注重照明和通风，选择适合的吸音、隔热、防火、防潮材料，确保车间内的环境质量得到保证。
无尘净化车间之设计说明
无尘净化车间之设计说明随着科学技术的日新月异，新技术、新工艺、新产品的不断涌现，对生产环境有洁净要求的建筑工程越来越多，无尘净化车间能够将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内，并将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除。
目前，洁净技术已广泛应用于电子、制药、医疗卫生、生物工程、实验室、食品、化妆品和仪器仪表、航空航天等多种产业。
那么无尘净化车间设计有哪些特点和特性，在设计过程中应该注意什么，需要满足什么样的要求呢？请看以下说明：一、无尘净化车间设计的三大要素1、机型和容量的选择无尘净化车间中空调容量的选择非常重要，小了效果不好，大了则造成投资浪费，专业的空调设计师将早对场地进行勘察后，充分考虑空间的特点，配置出最佳空调容量，选定适合的机型。
2、空调安装位置的选择:无尘净化车间中，空调安装的位置非常关键，位置的安装，很可能会影响实际的使用效果，其中一项就是要注意，回风口不能设置在太阳直射的地方。
3、空调风口与装潢的配合空调的设计需要与内装潢结合考虑。
在确定空调送回风方式及吊顶造型，保证空调效果。
二、无尘净化车间设计特性无尘净化车间设计时有哪些特性1、清洗：在制药和生物工学工业，无尘室的墙壁需要有容易被清洗和擦拭，直到防止滤过性病毒或细菌的污染之特性。
2、成本：能更快的被建造起来，产品也就能更快达到这市场。
许多公司的口号是较便宜和较好的。
然而“钱”将成为一个很重要的考虑因素。
3、适应性：一些厂商认为适应性可节省一笔金钱，而适应性意指系统可任意移动或改变而不会招致极大的损失。
4、耐久性：无尘室要有符合环境、无尘室内部的清洗溶液及振动、设备、空气过滤系统的耐久材料。
而耐久性，同时也依赖无尘室等级来建造。
5、维护性：对无尘净化车间而言，较严格要求的部分为地板、天花板，以及墙壁的部分。
至于维修的问题，对材料的选择是否容易清洁性及维修性都应有其优先级。
洁净车间设计规范说明
洁净车间设计规范说明一、洁净车间等级空气洁净度应按规定划分为五个等级。
10级100 级1000 级10000 级100000 级（注：对于空气洁净度为100级的净化工程内大于等于5微米尘粒的计算应进行多次采样。
当其多次出现时，方可认为该测试数值是可靠的。
）二、洁净车间总体设计1、洁净车间位置选择和总平面布置净化工程位置的选择：（1）应在大气含尘浓度较低，自然环境较好的区域；（2）应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声干扰的区域。
如不能远离严重空气污染源时，则应位于其最大频率风向上风侧，或全年最小频率风向下风侧；（3）应布置在厂区内环境清洁、人流货流不穿越或少穿越的地段。
（4）对于兼有微振控制要求的净化工程的位置选择，应实际测定周围现有振源的振动影响，并应与精密设备、精密仪器仪表允许环境振动值进行分析比较。
（5）洁净车间与交通干道之间的距离不宜小于50米。
（7）洁净车间周围宜设置环形消防车道(可利用交通道路)，如有困难时，可沿厂房的两个长边设置消防车道。
（8）洁净车间周围的道路面层，应选用整体性好、发尘少的材料。
（9）洁净车间周围应进行绿化。
可铺植草坪、种植对大气含尘农度不产生有害影响的树木，并形成绿化小区。
但不得妨碍消防操作。
2、洁净车间工艺布置和设计综合协调净化工程工艺布置应符合下列要求：（1）布置合理、紧凑。
洁净室或洁净区内只布置必要的工艺设备以及有空气洁净度等级要求的工序和工作室。
（2）在满足生产工艺要求的前提下，空气洁净度高的洁净室或洁净区宜靠近空气调节机房，空气洁净度等级相同的工序和工作室宜集中布置，靠近洁净区人口处宜布置空气洁净度等级较低的工作室。
（3）洁净车间内要求空气洁净度高的工序应布置在上风侧，易产生污染的工艺设备应布置在靠近回风口位置。
（4）洁净车间应考虑大型设备安装和维修的运输路线，并预留设备安装口和检修口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
净化车间设计说明
集团文件版本号：(M928-T898-M248-WU2669-I2896-DQ586-M1988)
设计说明
一、工程概述：
本工程为一食品厂房洁净车间的净化空调安装及装修工程，三十万级无尘车间面积约为430m2,其中包括更衣间等辅助车间。
工程地点在广东省佛山市。
二、设计依据：
1.《洁净厂房设计规范》
2.《洁净室施工及验收规范》(GBJ50073-2001)；(JGJ71-90)；
3.《暖通风与空气调节设计规范》
4.《建筑设计防火规范》(GBJ19-87)；(GBJ16-87)；
5.《工业企业噪声控制设计规范》
6.《工业企业照明设计标准》(GBJ87-85)；(GB50034-92)；
7.业主提供的现场实际情况及有关要求。
三、工程内容：
1.洁净车间彩钢板结构和天花装修工程；
2.洁净车间净化通风空调工程；
3.洁净车间照明电气工程；
4.洁净车间防静电环氧树脂地板工程。
四、设计参数：
室内设计参数标准
（1）.洁净车间洁净度：三十万级；净化风量按15~20次/h计。
（2）.洁净车间温度：24±2°C
（3）.洁净车间湿度:55 + 5%
（4）.照度：洁净车间为250 Lx-300 Lx,更衣室、普通办公区域为150 Lx -200Lx ,；
⑸.洁净车间噪声：净化区W65dB（A）；
⑹•吊顶高度：2. 8m
(7).室内正压：净化房间与普通空调房间保证正压＞10Pa；非净化空调房间与室外
保证正压＞5Pa；
(8).空调净化系统的新风量是为维持室内正压并且应满足室内工作人员的卫生要求
二者中取其中的大值。
五、设计说明：
1、通风系统：
屏荣食品常温车间净化空调系统风量平衡表(AHU-1)
新风比 37% 24715 15606
2、净化系统：
(1).本工程净化系统是经过粗效过滤的新风及回风进入空调机组，经空调机组冷
却、除湿、初中过滤和中效加压风柜的加压，通过送风管道及高效送风口送入洁净车
间。
(2).各种过滤器性能要求如下：
初效：粒径25um,大气尘效率＞60% (G4)；
中效：粒径Ml Um,大气尘效率＞85% (F8)；
高效：粒径$0.5 Um,大气尘效率＞99. 99%。
3、气流组织：
顶送顶回（紊流）；
4、结构装修：
（1）.洁净车间、更衣室内围护隔断和天花采用50mm厚的聚苯乙烯
加芯彩钢板，吊顶高度为2. 8米。
（2）.洁净车间内采用铝合金彩钢板单门、双门。
（3）.人员进入洁净区必须经过换鞋间、更衣室、缓冲间进入。
（4）.洁净车间的地面采用防静电环氧树脂地板。
5、管道材料：
（1）.空调通风管道采用镀锌钢板制作，钢板厚度规定如下:
6、消声隔震:
空调机组必须有隔震措施，风管与设备连接处采用软接头。
7、空调施工设计说明：
（1） . 通风、空调机组进出口相连处，应设置长度为150mm的
帆布软接管，安装时软接管应绷紧；与消防排烟相关的软接管应用耐高温的石棉软接
管，软接管的接口应牢固、严密。
（2） . 风管、水管的支、吊或托架应设置于保温层外部，不得损
坏保温层，并在支吊托架与管道间镶以垫木，垫木的厚度同保温层厚度，防火阀须单独
配置吊架，安装调节阀、防火阀等调节配件时必须注意操作手柄配置在便于操作部位。
（3）. 保温风管、水管、设备等在表面除锈后刷防底漆两遍, 不保温的风管、金属支
架等，在表面除锈后，刷防锈底漆和色漆。
