中央空调冷水机组结构与识图【最新版】
制冷系统示意图(详细描述)
..SAV 系列冷热交换型气液分离器液分离器是一个具有一定容积的容器，以便能积聚部分制冷剂，不让它们直接进入压缩机。
它的内部有二根焊接在一起的管子，入口管很短，出口管较长，而且弯成“U ”字形，出口管的口设在最上方，“U ”管的下方开有一个吸油小孔。
当有气液混合的制冷剂进入气液分离器时，液体将积聚在气液分离器的下方，气体从“U ”形管上方的开口由压缩机吸走；当进入气液分离器的制冷剂中无液体时，积聚在气液分离器下方的制冷剂液体逐步蒸发成气体由压缩机吸走；若积聚的制冷剂液体中有冷冻机油的话，它会进入吸油小孔被吸走，当然小部液体制冷剂也会进入吸油小孔，但由于小孔直径较小，即使吸入液体制冷剂也不致使压缩机发生液击现象。
冷热交换型气液分离器功能是把高压、高温需要冷却的冷媒与低压、低温需要来蒸发的冷媒两个管路集中在一个容器里，相互以高低温传导。
使需要冷却的冷媒得到低温，需要加热的冷媒得到高温，经过总冷热交换作用后，系统的效率将会大大的提升，能达到最更好的制冷效果。
气液分离器的故障极少，由于气液分离器在冷冻机工作时会结霜，因此经常处干潮湿状态，时间长了会生锈，最后发生渗漏现象，由于工作时处于低压状态，往往在冷冻机停机时漏制冷剂，冷冻机运转时进空气，使制冷系统压力升高并带入水分。
解决办法是更换新的气液分离器。
不锈钢制造的气液分离器不存在生锈的问题。
压缩机油分离器油分离器内部的出入口的装有滤网，出入口滤网间还装有档板，下方安装浮球阀和回油管，为又防止铁屑堵塞针阀和进入压缩机，在油分的下方还装有一块永久磁铁，以吸止铁屑。
当油面上升到一定程度，浮球上升把针阀打开，冷冻机油由于高压压力的作用通过回油管被送还曲轴箱。
有些油分离器使障有分油效果不好和不回油等。
如果滤网破损或者脱落，会发生分油效果不好的现象；如果回油阀脏堵或者浮球破损（被高压压偏，开焊进油等），会发生不回油的现象。
解决办法是清洗，修理或更换油分离器。
更换油分离器最好使用与原油分离器同一型号，这样高矮、接口和固定都方便；注意新的油分离器一定要按说明预加冷冻机油。
动图┃冷水机组的构成、原理及使用
动图┃冷⽔机组的构成、原理及使⽤冷⽔机组制冷系统由4个基本部分即压缩机、冷凝器、节流器、蒸发器组成。
由铜管将四⼤件按⼀定顺序连接成⼀个封闭系统，系统内充注⼀定量的制冷剂。
压缩机吸⼊来⾃蒸发器的低温低压的氟⾥昂⽓体，压缩成⾼温⾼压的氟⾥昂⽓体，然后流经热⼒膨胀阀（⽑细管），节流成低温低压的氟⾥昂起液两相物体，然后低温低压的氟⾥昂液体在蒸发器中吸收来⾃室内空⽓的热量，如此压缩-----冷凝----节流----蒸发反复循环。
⼀、冷⽔机组：这是中央空调的“制冷源”，“⼼藏”，通往各个房间循环⽔由冷⽔机组进⾏“内部交换”，降温为“冷却⽔”。
⼆、外部热交换系统：冷冻⽔循环系统：由冷冻泵及冷冻⽔管道组成。
从冷⽔机组流出的冷冻⽔由冷冻泵加压送⼊冷冻⽔管道，在个房间内进⾏热交换，带⾛房间内热量，是房间内的温度下降。
冷却⽔循环系统：由冷却泵及冷却⽔管道及冷却塔组成。
冷⽔机组进⾏热交换，是⽔温冷却的同时，必将释放⼤量的热量。
该热量被冷却⽔吸收，是冷却⽔温度升⾼。
冷却泵将升了温冷却⽔压⼊冷却塔，使之在冷却塔中与⼤⽓进⾏热交换，然后再降了温的冷却⽔，送回到冷⽔机组。
三、冷却风机：室内风机：安装于所需要降温的房间内，⽤于将由冷冻⽔冷却了的空⽓吹⼊房间，加速房间内的热交换。
冷却塔风机：⽤于降低冷却塔的⽔温，加速将“回⽔”带回的热量散发到⼤⽓中去。
四、冷⽔机组启动与运⾏：检查每台压缩机的油位和油温：油⾯在1/3～2/3；油温在50℃～60℃，⼿摸加热器须发烫。
检查主电源电压和电流：电源电压在340V～440V范围内；三相电压不平衡值<2％(>2％绝对不能开机)；三相电流不平衡值<10％。
启动冷冻⽔泵和冷却⽔泵：两个⽔系统的循环建⽴起来以后，调节蒸发器和冷凝器进出⼝阀门的开度。
检查冷冻⽔供⽔温度：设定值是否合适，不合适可改设。
启动前检查：检查电⽓接头的紧固性（主回路、控制回路），⾄少要给油槽加热24⼩时，使油槽温度不能低于38度。
大型中央空调工作原理及系统结构图(1)
庞大中央空调处事本理及系统结构图之阳早格格创做
中央空调系统主要由造热机、热却火循环系统、热冻火循环系统、风机盘管系统战热却塔组成.各部分的效率及处事本理如下：
造热机通过压缩机将造热剂压缩成液态后支挥收器中取热冻火举止热接换，将热冻火造热，热冻泵将热冻火支到各风机风心的热却盘管中，由风机吹支达到落温的手段.经挥收后的造热剂正在热凝器中释搁出热量成气态，热却泵将热却火支到热却塔上由火塔风机对于其举止喷淋热却，取大气之间举止热接换，将热量集收到大气中来.
中央空调系统部分组成：
热冻火循环系统
该部分由热冻泵、室内风机及热冻火管讲等组成.从主机挥收器流出的矮温热冻火由热冻泵加压支进热冻火管讲（出火），加进室内举止热接换，戴走房间内的热量，末尾回到主机挥收器（回火）.室内风机用于将气氛吹过热冻火管讲，落矮气氛温度，加速室内热接换.
热却火循环部分
该部分由热却泵、热却火管讲、热却火塔及热凝器等组成.热冻火循环系统举止室内热接换的共时，必然戴走室内洪量的热能.该热能通过主机内的热媒传播给热却火，使热却火温度降下.热却泵将降温后的热却火压进热却火塔（出火），使之取大气举止热接换，落矮温度后再支回主机热凝器（回火）.
主机
主机部分由压缩机、挥收器、热凝器及热媒（造热剂）等组成，其处事循环历程如下：
最先矮压气态热媒被压缩机加压加进热凝器并渐渐热凝成下压液体.正在热凝历程中热媒会释搁出洪量热能，那部分热能被热凝器中的热却火吸支并支到室中的热却塔上，最后释搁到大气中来.随后热凝器中的下压液态热媒正在流经挥收器前的节流落压拆置时，果为压力的突变而气化，产生气液混同物加进挥收器.热媒正在挥收器中没有竭气化，共时会吸支热冻火中的热量使其达到较矮温度.末尾，挥收器中气化后的热媒又形成了矮压气体，沉新加进了压缩机，如许循环往复。

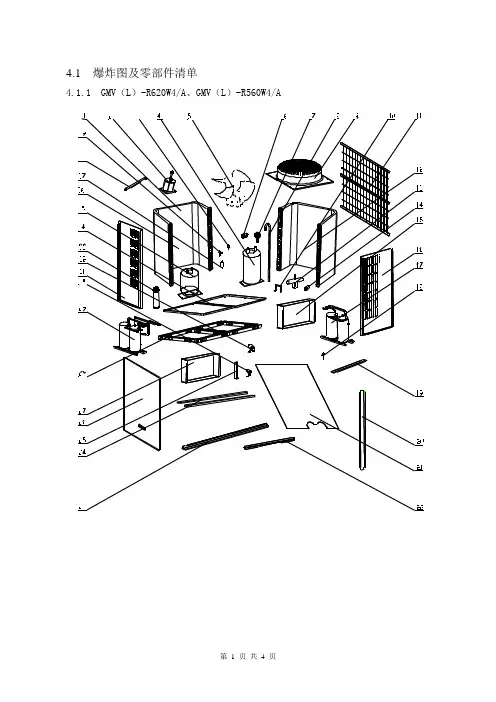

中央空调多联机组的解剖图
油分离器
1ห้องสมุดไป่ตู้
4.1.3 GMV（L）-R200W2/B、GMV（L）-R220W2/B
零部件清单
No.
名称
数量
No.
名称
数量
1
右侧板组件
1
13
四通阀组件
1
2
后隔栅
1
14
冷凝器组件
1
3
底盘组件
1
15
压缩机ZR49K3-TFD-422
1
4
电器盒组件
1
16
压缩机ZRD61KC-TFD-433
1
5
底座组件
1
16
压缩机及其配件ZRD72KC-TFD-433
1
5
底座组件
1
17
吸气管(数码压缩机)
1
6
前面板组件
1
18
截止阀1-1/8
1
7
左侧板组件
1
19
截止阀1/2
1
8
导流罩
1
20
双向储液罐
1
9
风叶
1
21
压缩机排气管组件
1
10
电机LW400B
1
22
汽液分离器
1
11
电机安装架
2
23
分液器部件
1
12
集气管组件
1
1
7
分液器
2
27
电器盒（左）
1
8
集气管
2
28
底座
1
9
导流罩
2
29
压缩机部件（左）
1
10
干燥过滤器支架
水冷冷水中央空调水系统示意图
球阀。
4、冷凝器的水口方向可以根据用户的要求更改。更
改时需注意以下几点：
* 需确认正确的隔板位置，使用新的橡胶密封圈。
* 冷却水的温度、流量测量装置需重新布置。
* 拆装水室端盖时，紧固螺栓要按一定的顺序进
行：轻轻收紧第一个螺栓，然后再轻轻收紧位于180°
方向的那个螺栓。继续这样的顺序收紧第3个螺栓，然
注意：这些机组都不适宜于室外 无防护措施处使用。
中央空调售后服务基础知识培训
1．3管道连接 机组安装就位后进行水系统管道安装施工，或将已布置 好的水系统管道与机组蒸发器和冷凝器的水管口连接。 1．3．1、一般要求 1、空调系统水管路的安装、保温，应由专业设计人员 设计指导，并执行暖通空调安装规范的相应规定。 2、进出水管路应按机组上标识要求连接。一般规定为： 冷凝器水管下进上出；蒸发器冷媒接管侧为冷冻水进水 口侧。 3、水系统必须选配流量和扬程合适的水泵，以确保机 组正常供水。水泵与机组和水系统管路之间除采用防震 软接头连接外，还应自设支架以免机组受力。安装时的 焊接工作应避免对机组造成损坏。
中央空调售后服务基础知识培训
1.5.1电源部分 1、机组到达客户现场后，需要将动力电源线接至 机组控制柜。把动力线接到接线端子A、B、C、N、 PE，经过24小时（允许的最短时间）运行后，需重 新固紧接线端子。
注意：水泵和冷却塔风机的动力电源应单独配 置供电箱。 2、电控柜中电源部分包括：总电源接线铜排， Y-Δ压缩机启动电气装置。 3、机组的工作电源是3N~，AC380V，50Hz。外接 电源必须符合机组的电气特性。与电源接线铜排或 端子排连接，完成电源接线。 4、所有供电电路的安装应按照国家电气规范进行。
中央空调售后服务基础知识培训
详细图解制冷各部件
详细图解制冷各部件易粉学堂易粉学堂是为安易买商城会员免费提供暖通空调系统设计、工程施工、维修服务、项目管理、解决方案营销等课程学习的平台。
易粉学堂具有强大的讲师团队，特聘讲师有来自世界著名中央空调品牌研发产品的工程师、行业内专家、设计院暖通专业主任工程师以及经验丰富的工程公司项目经理及设计师，更有暖通空调行业的营销策划大师为您的企业把脉诊断。
易粉学堂为安易买会员提供全程免费培训及咨询服务，必将会成为暖通空调行业快速提升暖通空调专业技能和公司业绩的最优的平台。
如果您是行业内人士，胸怀大格局，又有一技之长，并且自愿为暖通空调行业做贡献，欢迎加入易粉学堂讲师团队，成为我们中的一员，We want you！一、蒸发式制冷系统水冷式冷水机原理流程图热泵型空调器的工作原理二、冷库用氨制冷系统氨制冷技术中央空调系统图两级压缩氨制冷机的实际系统图A－低压压缩机；B－高压压缩机；C－油分离器；D－单向阀；E －冷凝器；F－贮液器；G－过冷器；H－中间冷却器；I－浮子调节阀；J－调节站；K－气液分离器；L－室内冷却排管（蒸发器）一级节流中间不完全冷却两级压缩循环系统原理图及p-h图（a）系统原理图（b）p-h图A-低压压缩机；B-高压压缩机；C-冷凝器；E-蒸发器；F-中间冷却器；G、H-节流阀1、氨制冷压缩机作用：对制冷剂作功，使其能在系统中完成循环。
2、中间冷却器作用：降低低压级的排气温度；分离低压级排气中所夹带的润滑油；冷却蛇形盘管内的制冷剂使其过冷。
3、冷库冷凝器作用：排出热量使制冷剂由气态凝结为液态。
立式壳管式冷凝器4、油分离器作用：将压缩机排气中的润滑油分离出来。
填料式油氨分离器洗涤式油氨分离器离心式油氨分离器5、高压储液器作用：贮存从冷凝器来的液体制冷剂，保证冷凝器的传热面积得以充分发挥；供应和调节制冷系统内各部分设备的液体循环量，一适应工况变动的需要；起液封作用，防止高压侧气体窜到低压系统而造成事故。
40张高清图，看懂制冷与空调设备组成与系统
40张高清图，看懂制冷与空调设备组成与系统
中央空调系统的组成——冷热源系统
螺杆水冷机组
单螺杆与双螺杆
离心机组
风冷热泵冷热水机组
热水锅炉
真空热水锅炉
中央空调系统的组成——空气热湿处理器
组合式空调机组
柜式空气处理机组
风机盘管明装与暗装
四面出风与一面出风内机
中央空调系统的组成——冷却塔
风幕机
圆形与方形与冷却塔
闭式冷却塔
中央空调系统的组成——空气输送与分配系统
风机
热镀锌铁皮风管
热镀锌铁皮螺旋风管
复合风管
软管
风量调节阀
消声弯头、消音器、消声静压箱
风口
中央空调系统的组成——空调水循环系统
离心泵
集水器、反冲洗过滤器、电子除垢仪
膨胀水箱、定压装置
水系统管材
中央空调系统的组成——控制系统
控制面板
自控原件
自控阀件
监控界面
常见中央空调系统
VRV系统（变制冷剂流量）
空气--水系统
全空气系统
地源热泵系统
冰蓄冷系统
更多技术资料点击下方关注我们
坚持每天发布制冷技术知识，希望我们坚持和努力提供的文章对您有一点点帮助。
点击下方可关注我们，我们将努力为您提供有价值的制冷技术知识。
冷水机组的工作原理图
冷水机组的工作原理图
冷水机组是一种用于工业和商业建筑的制冷设备，它能够将热空气转化为冷空气，为建筑物提供舒适的室内环境。
冷水机组的工作原理图如下所示：
1. 蒸发器，冷水机组的蒸发器是整个系统的核心部件。
热空气通过蒸发器时，蒸发器中的制冷剂会吸收热量，并将空气冷却下来。
蒸发器内部的管道结构能够有效地增加制冷剂与空气之间的接触面积，提高冷却效果。
2. 压缩机，蒸发器中被吸收的热量会导致制冷剂的蒸发，蒸发后的制冷剂以气态形式进入压缩机。
压缩机负责将制冷剂压缩，提高其温度和压力，使其能够更好地释放热量。
3. 冷凝器，压缩机将制冷剂压缩后，制冷剂以高温高压气态形式进入冷凝器。
在冷凝器中，制冷剂会释放热量，冷却并凝结成液态。
冷凝器通常与冷水机组的冷却水系统相连接，通过水的循环来将制冷剂冷却成液态。
4. 膨胀阀，冷凝器中冷却成液态的制冷剂通过膨胀阀进入蒸发器。
膨胀阀的作用是控制制冷剂的流量，使其能够在蒸发器中蒸发并吸收热量。
5. 控制系统，冷水机组的工作原理图中还包括了控制系统，用于监测和控制整个系统的运行。
控制系统通常包括传感器、控制面板和自动调节装置，能够根据室内温度和系统运行状态来自动调节制冷剂的流量和压力，保证系统的稳定运行。
以上就是冷水机组的工作原理图，通过蒸发器、压缩机、冷凝器、膨胀阀和控制系统的协同作用，冷水机组能够有效地将热空气转化为冷空气，为建筑物提供舒适的室内环境。
希望以上内容能够帮助大家更好地理解冷水机组的工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中央空调冷水机组结构与识图
1、冷水机组的机构与识图
中央空调分风冷机组和水冷机组两类，风机指直接交换新风制冷或制热，水机指先制冷或加热热媒水送至风机盘管空调系统处，由新风或混合风在末端将热能或冷能送入指定地段。
冷水机组又称为：冷冻机、制冷机组、冰水机组、冷却设备等，因各行各业的使用比较广泛，所以对冷水机组的要求也不一样。
冷水机组包括四个主要组成部分：压缩机，蒸发器，冷凝器，膨胀阀，从而实现了机组制冷制热效果。
离心式冷水机组结构
大型离心式中央空调冷水机组
大型螺杆式中央空调冷水机组
特灵螺杆式冷水机组
开利螺杆式冷水机组
约克离心式冷水机组
2、壳管器的分类与特点
在离心式和螺杆式冷水机组中，蒸发器/冷凝器的型式主要是满液式和干式两种，那么如何识别？
满液式换热器：水在铜管里面流。
干式壳管器：冷媒在铜管里面流。
干式壳管器特点：
冷媒在铜管里面流动，2.用膨胀阀节流，有干燥过滤器。
冷功产品的效果好。
回油稳定，冷媒侧遇到的阻力小，冷媒充液量只是满液式的1/2-1/3
但是换热性能没满液式的好，仅限中小型设备使用。
满液式壳管器特点：
水在铜管里面流动，冷媒在铜管外面流动；有节流装置，不用膨胀阀节流。
冷功产品不如干式好。
其优缺点与干式相反。
由于其大范围换热效果比干式好，现在中大型设备多数使用满液式。
满液式冷凝器。
