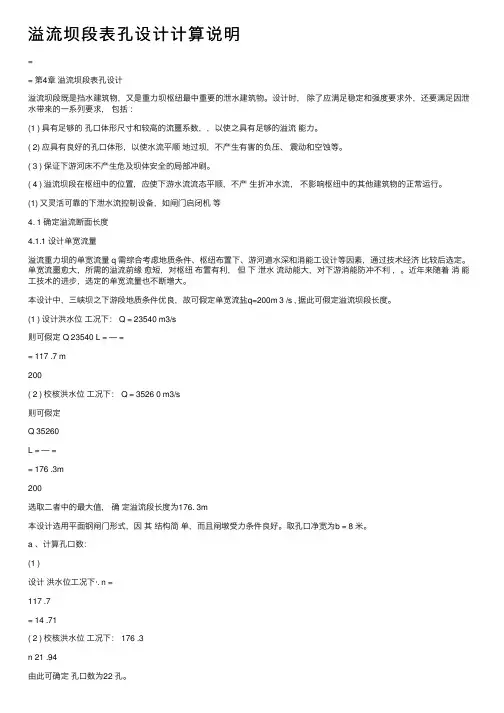

溢流坝段表孔设计计算说明== 第4章溢流坝段表孔设计溢流坝段既是挡⽔建筑物，⼜是重⼒坝枢纽最中重要的泄⽔建筑物。
设计时，除了应满⾜稳定和强度要求外，还要满⾜因泄⽔带来的⼀系列要求，包括：(1 ) 具有⾜够的孔⼝体形尺⼨和较⾼的流噩系数，，以使之具有⾜够的溢流能⼒。
( 2) 应具有良好的孔⼝体形，以使⽔流平顺地过坝，不产⽣有害的负压、震动和空蚀等。
( 3 ) 保证下游河床不产⽣危及坝体安全的局部冲刷。
( 4 ) 溢流坝段在枢纽中的位置，应使下游⽔流流态平顺，不产⽣折冲⽔流，不影响枢纽中的其他建筑物的正常运⾏。
(1) ⼜灵活可靠的下泄⽔流控制设备，如闸门启闭机等4. 1 确定溢流断⾯长度4.1.1 设计单宽流量溢流重⼒坝的单宽流量 q 需综合考虑地质条件、枢纽布置下、游河道⽔深和消能⼯设计等因素，通过技术经济⽐较后选定。
单宽流噩愈⼤，所需的溢流前缘愈短，对枢纽布置有利，但下泄⽔流动能⼤，对下游消能防冲不利，。
近年来随着消能⼯技术的进步，选定的单宽流量也不断增⼤。
本设计中，三峡坝之下游段地质条件优良，故可假定单宽流盐q=200m 3 /s , 据此可假定溢流坝段长度。
(1 ) 设计洪⽔位⼯况下： Q = 23540 m3/s则可假定 Q 23540 L = — == 117 .7 m200( 2 ) 校核洪⽔位⼯况下： Q = 3526 0 m3/s则可假定Q 35260L = — == 176 .3m200选取⼆者中的最⼤值，确定溢流段长度为176. 3m本设计选⽤平⾯钢闸门形式，因其结构简单，⽽且闸墩受⼒条件良好。
取孔⼝净宽为b = 8 ⽶。
a 、计算孔⼝数：(1 )设计洪⽔位⼯况下·. n =117 .7= 14 .71( 2 ) 校核洪⽔位⼯况下： 176 .3据此计算Q 溢 = 22X 8X200 = 35300 m3/s, 满⾜设计洪⽔位和校核洪⽔位⼯况下所需的下泄流量。
b 、闸门布置：溢流坝段表孔采⽤平⾯钢闸门，常⽤的布置有跨缝布置和跨墩布置，其中跨缝布置可以减少闸墩长度，但对地基要求较严格，若产⽣地基不均匀沉降则对闸门启闭运⾏极为不利，⽽跨墩布置可以适当放松对地基的要求，然⽽却增加了闸门的长度，使整个溢流坝段长度增⼤，对其经济性产⽣影响。
溢流坝段剖面设计
溢流坝段设计不设闸门的堰顶高程就是水库的正常蓄水位，库水位超过堰顶后就溢过堰顶泄向下游，这种型式结构简单、管理方便，适用洪水流量大、上游淹没损失不大的中小型工程。
坝顶表孔溢洪道优点：（1）结构简单，检查维修方便，（2）水流平顺，（3）便于排除漂浮物，不易堵塞，（4）泄流量与堰顶水头H 的3/2次，超泄潜力大。
但表孔位置较高，在开始泄流时流量很小，不能及时加大泄量降低库水位。
另外它不能满足排砂、放库等要求。
1.1 溢流堰泄流能力计算基本公式： 32s W Q Cm =σε 式中：Q —流量，m 3/s ；B —溢流堰净宽，m ；H w —堰顶以上作用水头，m ；g —重力加速度，m/s 2；m —流量系数，根据P/H d ≥3时，可取m=m=0.47～0.49,本设计取0.49； C--上游面为铅直时，C 取1.0；ε—侧收缩系数，取1.0；δs —淹没系数，取1.0；H w =(1438.1-1435.5) ⨯90%=2.34m333220.4925 2.34194.13/s w Q Cm m s σε==⨯=1.2 堰剖面设计溢流坝段的堰面曲线，当设置开敞式溢流孔时可采用实用堰曲线。
设计水头可以取0.75～0.95倍的校核水位时的堰上水头。
H d =H max ×90%=(1438.1-1435.5) ×90%=2.34m堰顶O 点上游三段圆弧的半径及其水平坐标值为R 1=0.5Hd=0.5×2.34=1.17mR2=0.2Hd=0.2×2.34=0.47mX 2=-0.276Hd=-0.276×2.34=-0.65mR 3=0.04Hd=0.04×2.34=0.09mX 3=-0.282Hd=-0.282×2.34=0.66m1.2.1 反弧半径的计算查溢洪道设计规范《SL 253-2000》2.5.4挑流消能可用于岩石地基的高中水头枢纽。
