中压10KV高压电缆终端头的制作
10kV电力电缆终端头现场制作作业指导书.docx
电缆终端头制作标准化作业流程图编写作业指导书、作W指导卡：填写工作票\在铠装断口处保留20mm内垫层、其余剥除。
将电缆接地线固定在牢固的构件上，并可靠接地。
电缆试验合格\播去填充物•分开芯线，打光铠装上接地线的焊区•川地线连通每相铜屏敲层和铠装，并且焊牢。
套入单孔防雨裙,（每相两支，下层上边缘线距离三孔防雨袒上边缘线170mm .上层防雨裙距离中在三义根部包绕填充胶.形似橄榄状.最大直径大于电缆外径将三拆套套入三相分相的根部，由指套根部依次向两端加热，将其田4\由指套指端量取40mm钢屏蔽层.用绝缘胶带固定后余部分剥除.保留20mm将相色管按照相续放宜距离接线端子250mm处，加热安装接线端子，孔深加5mm剥去线芯绝缘,倒角。
压接端子后，倒角处包绕填充胶.并搭接线端编号：0115010610kV蘑哈线兄弟矿业线路接引作业指导书编写:审核:批准:工作负责人:作业日期2011年12月29日至2011年12月29日扎兰屯岭东电力建设有限责任公司1.1本指导书适用于扎兰屯岭东电力建设有限责任公司蘑哈线兄弟矿业 线路接引作业。
1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格 式、流程、原则不变。
2、引用文件2.1国家电网公司《电力安全工作规程（电力线路部分）》 2.2 GB 50168-1991电气安装工程，电缆线路施工验收规范 2. 3 JB/T8144. 3-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆接头 2.4 JB/T8144. 1-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求总则 2.5JB/T8144. 2-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆终端头 2.6GB12706. 1-2002额定电压35KV 及以下铜芯，铝芯塑料绝缘， 电力电缆第一部分：一般规定 2.7GB12706. 2-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘电 力电缆第二部分：聚氯乙烯绝缘电力电缆2. 8 GB12706. 3-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘， 电力电缆第三部分：交联聚乙烯绝缘电力电缆 2.9国家电网公司《电力电缆线路运行规程》1. 范3、人员分工4、材料5.工器具6、风险分析及防范措施7、开工8.作业内容10.验收记录12.作业指导书执行情况评估评估项符合项可操作性整改意见。
10kV电缆冷缩终端头制作安装作业（3篇）
10kV电缆冷缩终端头制作安装作业1、摇测电缆绝缘及放电。
2、开剥电缆。
3、安装接地线。
4、包绕PVC带。
5、装三叉手套。
6、套冷缩管。
7、作标识(相色带)。
8、安装接线端子。
9、试验。
10、安装电缆终端、恢复现场。
1、电缆绝缘电阻测试合格后，对摇测的电缆充分放电；穿入镀锌钢管。
2、将电缆置于终端位置，终端____米范围内电缆护套擦洗干净；剥除电缆外护套，按照尺寸要求剥切电缆外套,铠装及衬垫层A+B(A为540-660mm，B为接线端子孔深+5mm),衬垫层留10mm；再往下剥切25mm 的护套,露出铠装,并擦洗剥切区往下50mm长护套表面污垢。
锯痕深度为2/3钢铠厚度，用螺丝刀将缺口挑起，用钳子钳住缺口卷动撕开钢带。
用钳子打平钢带断口；护套口往下25mm处包绕两层绝缘自粘带；在顶部包绕PVC带,将铜屏蔽带固定。
3、在护套口往上90mm的铜带上，分别装上接地铜环，将三条铜编织线一起搭在钢铠上；用恒力弹簧将接地线三条铜带一起固定在钢铠上。
4、在三个接地铜环上包绕PVC带；用PVC带将钢铠，恒力弹簧及衬垫层全部包绕覆盖；将接地线贴放在护口下方的绝缘带上，然后包绕绝缘自粘带，将接地线夹在中间，形成防水口。
5、将冷缩三叉手套放到电缆根部，逆时针抽掉芯绳，先收缩颈部，然后分别收缩三叉；用PVC带将地线固定在电缆上。
6、套入冷缩直管，与三叉手指搭接15mm，逆时针抽掉芯绳，使其收缩。
7、冷缩式套管上往上留45mm的铜屏蔽带，其余的切除；铜屏蔽带往上留5mm的半导体层，其余的全部剥除；按接管的深度加上10mm 切除顶部绝缘；套管往下40mm处，包绕PVC带作标识。
8、压接接线端子，锉平打光毛刺，并且清洗干净；用清洗剂将主绝缘清洗干净；在半导电体与主绝缘的搭接处涂上硅脂，将剩余硅脂涂在主绝缘表面；套入冷缩式终端，定位于PVC标识处。
逆时针抽掉芯绳，使终端固定收缩；用绝缘带填平接线端子与主绝缘之间的空隙。
然后，从绝缘管开始，半叠式包绕硅橡胶带一个来回至接线端子上。

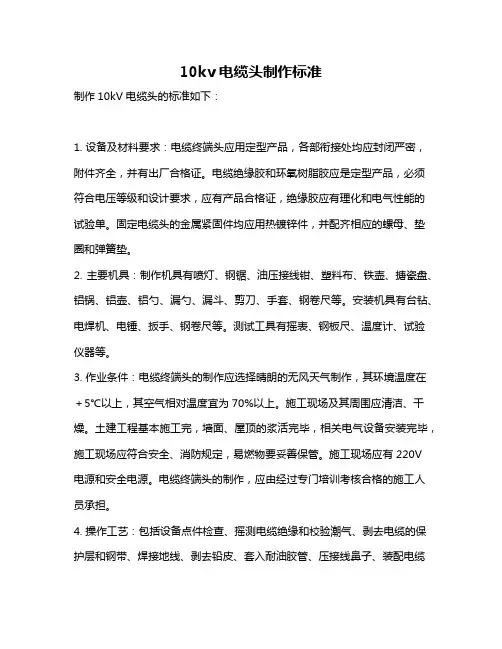

10kv电缆头制作标准
10kv电缆头制作标准
制作10kV电缆头的标准如下：
1. 设备及材料要求：电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证。
电缆绝缘胶和环氧树脂胶应是定型产品，必须符合电压等级和设计要求，应有产品合格证，绝缘胶应有理化和电气性能的试验单。
固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。
2. 主要机具：制作机具有喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺等。
安装机具有台钻、电焊机、电锤、扳手、钢卷尺等。
测试工具有摇表、钢板尺、温度计、试验仪器等。
3. 作业条件：电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在＋5℃以上，其空气相对温度宜为70%以上。
施工现场及其周围应清洁、干燥。
土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。
施工现场应有220V
电源和安全电源。
电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。
4. 操作工艺：包括设备点件检查、摇测电缆绝缘和校验潮气、剥去电缆的保护层和钢带、焊接地线、剥去铅皮、套入耐油胶管、压接线鼻子、装配电缆
终端头、固定电缆终端头、灌注电缆绝缘胶等步骤。
从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。
按照以上步骤进行操作，可以有效提高电缆头的制作质量和安全性。
如需了解更多关于电缆头制作的标准和规范，建议查阅国家或行业的相关文件和规范，或者咨询专业的电力工程师获取指导。

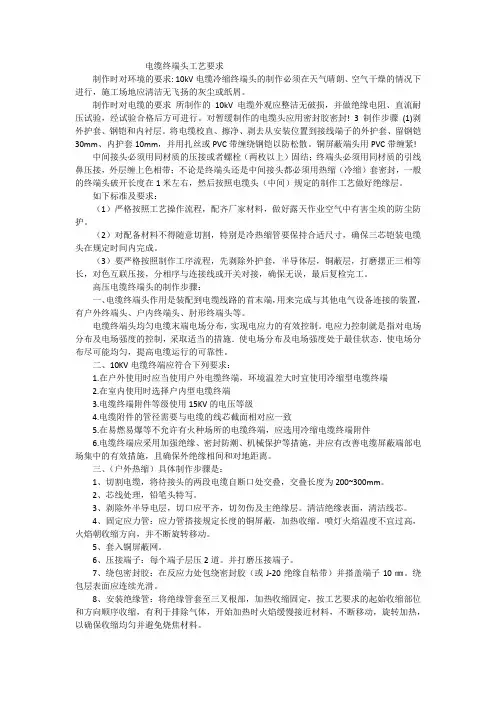

电缆终端头工艺要求
电缆终端头工艺要求制作时对环境的要求: 10kV电缆冷缩终端头的制作必须在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的灰尘或纸屑。
制作时对电缆的要求所制作的10kV电缆外观应整洁无破损，并做绝缘电阻、直流耐压试验，经试验合格后方可进行。
对暂缓制作的电缆头应用密封胶密封! 3 制作步骤(1)剥外护套、钢铠和内衬层。
将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。
铜屏蔽端头用PVC带缠紧!中间接头必须用同材质的压接或者螺栓（两枚以上）固结；终端头必须用同材质的引线鼻压接，外层缠上色相带；不论是终端头还是中间接头都必须用热缩（冷缩）套密封，一般的终端头破开长度在1米左右，然后按照电缆头（中间）规定的制作工艺做好绝缘层。
如下标准及要求：（1）严格按照工艺操作流程，配齐厂家材料，做好露天作业空气中有害尘埃的防尘防护。
（2）对配备材料不得随意切割，特别是冷热缩管要保持合适尺寸，确保三芯铠装电缆头在规定时间内完成。
（3）要严格按照制作工序流程，先剥除外护套，半导体层，铜蔽层，打磨摆正三相等长，对色互联压接，分相序与连接线或开关对接，确保无误，最后复检完工。
高压电缆终端头的制作步骤：一、电缆终端头作用是装配到电缆线路的首末端，用来完成与其他电气设备连接的装置，有户外终端头、户内终端头、肘形终端头等。
电缆终端头均匀电缆末端电场分布，实现电应力的有效控制。
电应力控制就是指对电场分布及电场强度的控制，采取适当的措施．使电场分布及电场强度处于最佳状态．使电场分布尽可能均匀，提高电缆运行的可靠性。
二、10KV电缆终端应符合下列要求：1.在户外使用时应当使用户外电缆终端，环境温差大时宜使用冷缩型电缆终端2.在室内使用时选择户内型电缆终端3.电缆终端附件等级使用15KV的电压等级4.电缆附件的管径需要与电缆的线芯截面相对应一致5.在易燃易爆等不允许有火种场所的电缆终端，应选用冷缩电缆终端附件6.电缆终端应采用加强绝缘、密封防潮、机械保护等措施，并应有改善电缆屏蔽端部电场集中的有效措施，且确保外绝缘相间和对地距离。

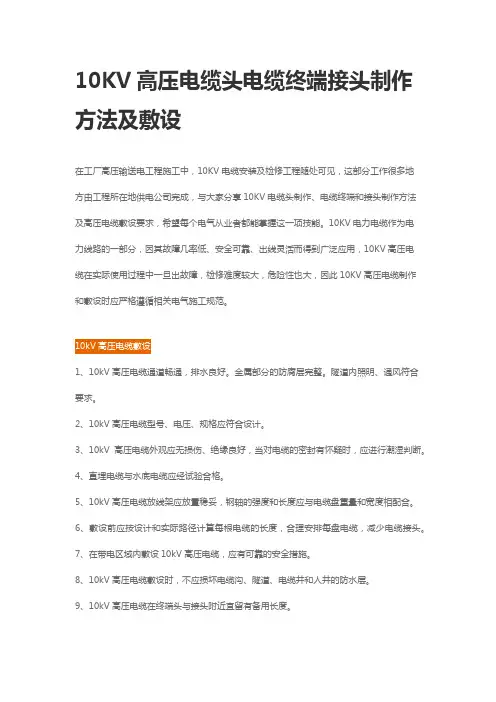

10KV高压电缆头电缆终端接头制作方法及敷设
10KV高压电缆头电缆终端接头制作方法及敷设在工厂高压输送电工程施工中，10KV电缆安装及检修工程随处可见，这部分工作很多地方由工程所在地供电公司完成，与大家分享10KV电缆头制作、电缆终端和接头制作方法及高压电缆敷设要求，希望每个电气从业者都能掌握这一项技能。
10KV电力电缆作为电力线路的一部分，因其故障几率低、安全可靠、出线灵活而得到广泛应用，10KV高压电缆在实际使用过程中一旦出故障，检修难度较大，危险性也大，因此10KV高压电缆制作和敷设时应严格遵循相关电气施工规范。
1、10kV高压电缆通道畅通，排水良好。
金属部分的防腐层完整。
隧道内照明、通风符合要求。
2、10kV高压电缆型号、电压、规格应符合设计。
3、10kV高压电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断。
4、直埋电缆与水底电缆应经试验合格。
5、10kV高压电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
6、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
7、在带电区域内敷设10kV高压电缆，应有可靠的安全措施。
8、10kV高压电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。
9、10kV高压电缆在终端头与接头附近宜留有备用长度。
1、剥10kV高压电缆外护套、铠装和内衬层。
将电缆校直、擦净，剥去A＋端子深度（C）长的外护套，绑扎线，留钢铠30mm，内护层10mm，其余的剥除；铜屏蔽端头用PVC胶带缠紧。
2、固定钢铠地线。
将钢铠上的油漆铁锈打光，把卡有“钢铠地线”标志环的地线用大恒力弹簧固定在钢铠上（为了牢固，地线要留有10-20mm的头，恒力弹簧将其绕一圈后，把露头的反折回来，再用恒力缠绕）。
3、缠填充胶。
自护套断口以下50mm至整个恒力弹簧，钢铠及内护层，用填充胶缠绕两层。
4、固定铜屏蔽线。
将另一地线的一头塞进三线芯中间，再将垫锥塞入，然后用此地线在三线芯根部包绕一圈，再用恒力弹簧在地线外环绕固定。
高压电缆中间头和终端头的制作工艺浅析
高压电缆中间头和终端头的制作工艺浅析摘要:电气工程人员在具体铺设电缆的过程中﹐需要处理很多中间接头和终端头问题｡这些中间头和终端头是电缆线路中最薄弱的部分﹐要想使中间头和终端头达到质量最优的效果,中间头和终端头制作的工艺处理过程非常重要｡本文从10KV高压电缆的结构功能原理､附件应达到的基本技术要求､中间头和终端头制作的质量要求､中间头和终端头制作的工艺等方面﹐对高压电缆中间头和终端头的制作工艺进行了浅析﹐提出了自己的见解和认识｡关键词:10KV高压电缆;中间头和终端头﹔制作工艺科学技术的发展﹐日新月异,电力供电线路也由传统的裸导线传输时代发展到了现代的利用电缆传输电能的时代｡由于电缆本身的特性,表现出了具有使用安全､便于铺设､电能传输损耗小等优点﹐所以在越来越多的使用场合﹐已替代了传统的裸导线｡但电气工程人员在具体铺设电缆的过程中,需要处理很多中间接头和末端接电气设备的终端头｡这些中间头和终端头是电缆线路中最薄弱的部分,要想使中间头和终端头达到质量最优的效果﹐中间头和终端头制作的工艺处理过程非常重要｡本人根据自己的工作实践经验,对10KV高压电缆中间头和终端头制作的工艺过程进行浅析,与同行磋商｡1对电缆终端头和中间接头的要求与电缆本体相比惠缆终端和中间接头是薄弱环节大部分电缆线路故障发生在这里也就是电缆终端和中间接头质量的好坏直接影响到电缆线路的安全运行。
为此惠缆终端和中间接头应满足下列要求:1)导体连接良好。
对于终端惠缆导线电芯线与出线杆!出线鼻子之间要连接良好对于中间接头惠缆芯线要与连接管之间连接良好。
要求接触点的电阻要小且稳定与通畅度同截面导线相比对新装的电缆终端头和中间接头其值要不大于1对已运行的电缆终端头和中端接头其比值应不大于1.2。
2)绝缘可靠。
要有能满足电缆线路在各种状态下长期安全运行的绝缘结构所用绝缘材料不应在运行条件下加速老化而导致降低绝缘的电气强度。
3)密封良好。
结构上要能有效地防止外界水分和有害物质侵入到绝缘中去并能防止绝缘内部的绝缘剂向外流失，保持气密性。
高压电缆终端头制作(精)
高压电缆头制作技术1、高压电缆头的基本要求电缆终端头是将电缆与其他电气设备连接的部件,电缆中间头是将两根电缆连接起来的部件,电缆终端头与中间头统称为电缆附件。
电缆附件应与电缆本体一样能长期安全运行,并具有与电缆相同的使用寿命。
良好的电缆附件应具有以下性能:线芯联接好: 主要是联接电阻小而且联接稳定,能经受起故障电流的冲击;长期运行后其接触电阻不应大于电缆线芯本体同长度电阻的1.2倍;应具有一定的机械强度、耐振动、耐腐蚀性能;此外还应体积小、成本低、便于现场安装。
绝缘性能好: 电缆附件的绝缘性能应不低于电缆本体,所用绝缘材料的介质损耗要低,在结构上应对电缆附件中电场的突变能完善处理,有改变电场分布的措施。
2、电场分布原理高压电缆每一相线芯外均有一接地的(铜屏蔽层,导电线芯与屏蔽层之间形成径向分布的电场。
也就是说,正常电缆的电场只有从(铜导线沿半径向(铜屏蔽层的电力线,没有芯线轴向的电场(电力线,电场分布是均匀的。
在做电缆头时,剥去了屏蔽层,改变了电缆原有的电场分布,将产生对绝缘极为不利的切向电场(沿导线轴向的电力线。
在剥去屏蔽层芯线的电力线向屏蔽层断口处集中。
那么在屏蔽层断口处就是电缆最容易击穿的部位。
电缆最容易击穿的屏蔽层断口处,我们采取分散这集中的电力线(电应力,用介电常数为20~30,体积电阻率为108~1012Ω•cm材料制作的电应力控制管(简称应力管,套在屏蔽层断口处,以分散断口处的电场应力(电力线,保证电缆能可靠运行。
要使电缆可靠运行,电缆头制作中应力管非常重要,而应力管是在不破坏主绝缘层的基础上,才能达到分散电应力的效果的。
在电缆本体中,芯线外表面不可能是标准圆,芯线对屏蔽层的距离会不相等,根据电场原理,电场强度也会有大小,这对电缆绝缘也是不利的。
为尽量使电缆内部电场均匀,芯线外有一外表面圆形的半导体层,使主绝缘层的厚度基本相等,达到电场均匀分布的目的。
在主绝缘层外,铜屏蔽层内的外半导体层,同样也是消除铜屏蔽层不平,防止电场不均匀而设置的。
10 kV电缆终端头制作、试验及安装注意事项
主持:朱宁电力设S IN ()I\(；(：l N r )lANCX)INO农电技术1]⑧■园圈结端琪制讵、i!l 腊S 3装匪圊OH'83丨)00⑴对设乌京么砒设拖攻设理有限公4邛坤叨1〇 k v 电缆终端头足电缆配电网络屮a 要的纟丨1成 部分，iii 常川的侖两种：热缩终端头和冷缩终端头、 近年来山于冷缩电缆终端头制作方便，绝缘性及安全 件较高，逐步替代热缩终端头.本文结合实践绞验， 介绍10 k V 电缆终端头（以冷缩终端头为重点）制作说 明书以外的一些关链点以及试验、安装过程中需要关 汴的汴总事项I电缆终端头制作注意事项冷缩电缆终端头的制作人员除了需耍具备相应的作业证以外.还耍熟悉制作说明书，按照说明书逐 步制作，重点汴总以下儿点事项(.丨）高压电缆及电缆终端头发生事故后，电缆： 要经过耐压试验汴n .合格后，方可进行电缆终端头的 制作否则，电缆终端头制作完成后电缆其他地方 耐压试验不合格，浪费人力、物力(2 )根据现场实际悄况选爪p 内别或者户外咽终 端附件，两者的主栗区别是户外观更长一些，并R 冷 缩终端头|_.带有雨裙等特殊构造，(3)制作终端头时，尽a 避免沙尘、火风.雨、雾等 恶劣天气气温不宜过低，w 为不利的天气怙况都会 对电缆终端头的绝缘件能产生影响，如存条件可/|:室 内或有防护的空间内制作(4) 电缆耑留足够电缆终端头制作氽®，冇些电 缆为非国标或#电缆终端头符火以后重新制作的情 况，尽坫将燃烧的电缆尾端多w 除一段，w 为经过卨 温燃烧后，半导层不易刹离若受电缆长度等现场条 忡限制.无法过多切除电缆M 端，，半导层不易剥除 时，可以r n 芡工刀等工具刮除半导层，深度要适宵 绝缘层小_能留冇t :导®的斑点，然/n •用砂纸打磨至光 滑平整，半导层的工艺逛整个电缆终端头制怍最为重 要的部分，a 接关系宥终端头合格w 否(5 ) —定要汴总杣拉塑料条的方向，拙拉时谨愤 川力.野蛮爪力拉拽荇易忉到铜埚蔽层m电缆外护窃和内衬戾剥除以后.尽快/|:铜屏蔽M 终端头IJVJ 绝 缘胶带缠绕两降l 朿紧铜屏蔽®防止k 散歼(6)硅胎什涂抹适m 即可涂抹过少吋，嘲料条 不易抽出，所以均匀涂抹薄俾的一雇即可。
