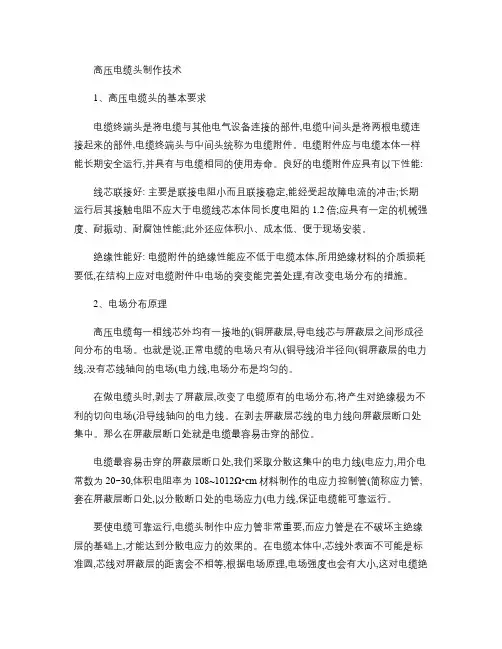

高压电缆终端头制作(精)
高压电缆头制作技术1、高压电缆头的基本要求电缆终端头是将电缆与其他电气设备连接的部件,电缆中间头是将两根电缆连接起来的部件,电缆终端头与中间头统称为电缆附件。
电缆附件应与电缆本体一样能长期安全运行,并具有与电缆相同的使用寿命。
良好的电缆附件应具有以下性能:线芯联接好: 主要是联接电阻小而且联接稳定,能经受起故障电流的冲击;长期运行后其接触电阻不应大于电缆线芯本体同长度电阻的1.2倍;应具有一定的机械强度、耐振动、耐腐蚀性能;此外还应体积小、成本低、便于现场安装。
绝缘性能好: 电缆附件的绝缘性能应不低于电缆本体,所用绝缘材料的介质损耗要低,在结构上应对电缆附件中电场的突变能完善处理,有改变电场分布的措施。
2、电场分布原理高压电缆每一相线芯外均有一接地的(铜屏蔽层,导电线芯与屏蔽层之间形成径向分布的电场。
也就是说,正常电缆的电场只有从(铜导线沿半径向(铜屏蔽层的电力线,没有芯线轴向的电场(电力线,电场分布是均匀的。
在做电缆头时,剥去了屏蔽层,改变了电缆原有的电场分布,将产生对绝缘极为不利的切向电场(沿导线轴向的电力线。
在剥去屏蔽层芯线的电力线向屏蔽层断口处集中。
那么在屏蔽层断口处就是电缆最容易击穿的部位。
电缆最容易击穿的屏蔽层断口处,我们采取分散这集中的电力线(电应力,用介电常数为20~30,体积电阻率为108~1012Ω•cm材料制作的电应力控制管(简称应力管,套在屏蔽层断口处,以分散断口处的电场应力(电力线,保证电缆能可靠运行。
要使电缆可靠运行,电缆头制作中应力管非常重要,而应力管是在不破坏主绝缘层的基础上,才能达到分散电应力的效果的。
在电缆本体中,芯线外表面不可能是标准圆,芯线对屏蔽层的距离会不相等,根据电场原理,电场强度也会有大小,这对电缆绝缘也是不利的。
为尽量使电缆内部电场均匀,芯线外有一外表面圆形的半导体层,使主绝缘层的厚度基本相等,达到电场均匀分布的目的。
在主绝缘层外,铜屏蔽层内的外半导体层,同样也是消除铜屏蔽层不平,防止电场不均匀而设置的。
PKOP炼厂220kV高压电缆终端头制作工艺
PKOP 炼厂220kV 高压电缆终端头制作工艺引言电力电缆是输送电能的基本元件，其终端头则是电缆电气设备中一类重要的电缆附件，它不仅保证了电缆的安全、可靠运行，而且决定了电缆的工作寿命。
PKOP 炼厂220kV 高压电缆终端头制作工艺的研究对于提高电缆系统的可靠性、降低故障率，具有十分重要的现实意义。
本文将从PKOP 炼厂220kV 高压电缆终端头的类型、结构、原理出发，详细介绍其制作工艺，为相应的研究和实践提供一定的参考价值。
一、PKOP 炼厂220kV 高压电缆终端头类型高压电缆并联电气设备的终端头可以分为两种类型，一种是箱式终端头（housing type termination），另一种是外置式终端头（external termination）。
箱式终端头一般是在电缆封套和终端头箱体内部采用绝缘子或绝缘及填充材料实现绝缘，具有电弧不容易形成、局部电场强度均匀等优点，在较高的电压下广泛应用；而外置式终端头则是通过金属半导体材料以及高强度电缆绝缘体材料相接衔接实现，局部电场强度在电缆接头出口处较大，适用于直径较大的电缆，在性能和运行可靠性上略逊于箱式终端头。
二、PKOP 炼厂220kV 高压电缆终端头结构PKOP 炼厂220kV 高压电缆终端头的结构主要分为两部分，即电缆引出端和终端头本体，其中终端头本体又分为绝缘子、屏蔽层、绝缘层、终端插头和终端头壳体等组成。
1.电缆引出端电缆引出端部分是指电缆终端头接口处的电缆段，其主要作用是将电缆导体引出并连接到终端头中。
2.终端头本体终端头本体包括绝缘子、屏蔽层、绝缘层、终端插头和终端头壳体，其中绝缘子主要起支撑和保护电缆绝缘体的作用，屏蔽层起电场均衡和屏蔽作用，绝缘层则将电场均匀地分布到终端头本体上。
终端插头起连接箱式终端头的作用，终端头壳体则起到保护器件和安装作用。
三、PKOP 炼厂220kV 高压电缆终端头原理电缆终端头连接电缆的一侧，电场分布由终端头壳体、终端插头、终端头内绝缘层、屏蔽层、绝缘子以及电缆高压绝缘一起组成。
10kv高压电缆冷缩终端头制作的步骤
10kv高压电缆冷缩终端头制作的步骤10KV高压电缆冷缩终端头制作的步骤引言：10KV高压电缆冷缩终端头是一种常用的电力设备，用于连接高压电缆和电气设备，起到绝缘、密封和保护的作用。
制作高质量的终端头对电缆的安全运行至关重要。
本文将详细介绍10KV高压电缆冷缩终端头的制作步骤，并提供个人观点和理解。
第一步：准备工作在开始制作10KV高压电缆冷缩终端头之前，必须做好以下准备工作：1. 确定所需终端头的型号和规格，并检查其是否与电缆相匹配。
2. 准备所有必要的工具和材料，例如端子、冷缩套管、绝缘胶、电缆切割工具等。
3. 仔细阅读终端头制造商提供的制作指南和安装说明。
第二步：电缆准备1. 使用电缆切割工具将电缆的外护套剥离，露出绞线层。
确保切割工具不会损坏绞线。
2. 将内层绝缘剥离，露出电缆绞线的金属导体。
清理金属导体，确保其表面干净。
3. 使用电缆切割工具在电缆绞线末端修剪。
第三步：终端头安装1. 将电缆引入终端头，并确保终端头能够完全覆盖电缆终端。
2. 根据制造商的指南，将绝缘胶施加在电缆金属导体上。
确保绝缘胶均匀分布，并没有空隙存在。
3. 将冷缩套管套在终端头上，并将其压至终端头的金属部分，使其能够完全覆盖金属导体和绝缘胶。
4. 使用热风枪或其他指定的加热设备，对冷缩套管进行加热，直至套管完全收缩并与电缆终端头紧密结合。
5. 检查终端头的安装是否牢固，确保绝缘及密封性能。
第四步：测试和验收1. 使用高压测试仪对终端头及整个电缆系统进行测试。
确保终端头的绝缘性能和安全性能符合标准要求。
2. 检查终端头的外观和安装质量，确保没有任何瑕疵或损坏。
3. 如果终端头经过测试和检查合格，即可进行验收，并将其投入使用。
个人观点和理解：制作10KV高压电缆冷缩终端头是一项需要严谨和专业技能的任务。
正确的制作步骤和使用合适的工具和材料至关重要。
在制作过程中，注意安全操作，防止受伤或电击风险。
终端头的安装质量对电缆运行的可靠性和安全性有着重要的影响。
高压电缆终端头制作工艺
高压电缆终端头制作工艺高压电缆终端头是电力系统中非常重要的一个部件，它用于将电缆与设备或其他电力系统连接起来，传递电力信号。
制作高压电缆终端头的工艺非常复杂，需要经过多个步骤和严格的质量控制，下面我们来详细介绍一下。
一、材料准备制作高压电缆终端头所需要的材料通常包括电缆、终端头、绝缘材料、导体材料以及一些辅助材料。
这些材料需要经过专业的选择和配比，以确保终端头具有良好的绝缘性能和导电性能。
二、剥皮首先需要根据电缆的规格和要求，使用适当的工具将电缆的外皮和绝缘层剥离，露出内部的导体。
剥皮的工作需要非常小心，以免损坏电缆导体或绝缘层。
三、预制终端头接下来需要通过预制的方法制作终端头。
预制终端头包括终端头的外壳和内部导体连接部分。
常见的预制终端头有冷缩终端头和热缩终端头。
这些终端头根据实际情况选择，可以有效地保护导体和绝缘层。
四、终端头安装终端头安装是制作高压电缆终端头的关键步骤。
首先需要将终端头和导体连接部分进行焊接或压接。
焊接是将导体与终端头之间形成良好的电气连接，而压接则是使用专用工具将导体和终端头固定在一起。
在安装过程中，需要使用导电脂或者导电胶填充终端头和导体之间的空隙，以保证电流的顺利传递。
五、绝缘层制作在终端头安装完成后，需要对终端头进行绝缘处理，以防止电流泄漏或者短路。
通常采用层层绕绝缘材料的方法进行绝缘层制作。
绝缘材料可以是绝缘胶带、绝缘管或者绝缘片等。
这些绝缘材料需要具有很好的耐压性能和耐热性能，以保证终端头在高温和高压环境下的正常运行。
六、终端头封装终端头的封装是为了保护终端头免受外界物质侵蚀和损坏。
一般采用绝缘套管、绝缘盖和绝缘胶封装终端头。
封装工艺要求严格，确保终端头的完好性和绝缘性能。
七、质量控制制作高压电缆终端头的过程中，需要进行严格的质量控制，以确保终端头的性能符合要求。
质量控制包括终端头的外观检查、电气性能检测以及绝缘层的厚度和耐压性的测试等。
只有通过了这些质量控制的终端头才能投入使用。
10kV电缆终端头制作方法及要点
10kV电缆终端头制作方法及要点在配电线路运行维护过程中，我们都知道设备及线路的使用年限与其施工工艺密切相关，好的施工工艺可以保证设备安全稳定运行，接下来介绍10kV电缆终端头制作的标准工艺。
一、电缆的基本结构二、电缆各部分的作用半导体层的作用：电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。
在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，这一层屏蔽为内屏蔽层；同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层。
外护层用途：防止电缆受潮，进水，绝缘受腐蚀，保护电缆内部。
钢铠用途：保护电缆不被外力所伤和保护接地。
导体：传导电流。
铜屏蔽层的作用：在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。
n由此可见，如果电缆中这层外半导体层和铜屏蔽不存在，三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大。
三、做电缆头前的准备工作和注意事项准备工作a.了解所做电缆的运行情况；b.对所做电缆进行绝缘摇测，合格后方可制作；c.根据现场实际情况对所做电缆头的长度进行测量和比对；d.如是旧电缆要记住相序。
注意事项a. 基本要求，电缆头是电缆线路中最薄弱的部分，其制作质量的好坏是电缆线路能否安全运行的关键，应给予足够的重视。
b. 电缆头在制作时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时，电缆应预先加热。
c. 施工中要保证手和工具、材料的清洁。
操作时不应做其他无关的事（特别不能抽烟！）。
d. 所用电缆附件应预先试装，检查规格是否同电缆一致，各部件是否齐全，检查出厂日期，检查包装（密封性），防止剥切尺寸发生错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压电缆终端制作方法
姓名：陈墨刘忠一
单位：中油吉林化建工程有限公司电气厂
日期：2014年12月28日
目录
一、前言 (2)
二、单芯交联聚乙烯绝缘钢带铠装电力电缆组成部分 (2)
三、施工准备 (3)
四、施工方法 (4)
六、注意事项 (9)
七、总结 (9)
附件1 辽化66kv户外设备供电隐患治理电缆终端配套安装图 DGW-10-0568 ...................... 错误！未定义书签。
附件2 电缆终端配套材料表 ..... 错误！未定义书签。
~11
一、前言
随着电力系统不断完善，越来越多的企业逐步利用电缆取代架空线路。
电缆相对架空线路有以下优点：故障率低、维护方便、可靠性高、适用于各种环境等。
电缆终端制作，是高压电缆施工不可缺少部分。
而此部分工艺，多掌握在电缆终端制作商手中。
现依据66kv户外隐患治理项目交联电力电缆ZAYJLW03 1*240mm2 64/110kV电缆终端厂家制作和前人经验，简单介绍高压独芯电缆头制作。
二、单芯交联聚乙烯绝缘钢带铠装电力电缆组成部分
从里到外应该是：五分裂导体+导体半导电屏蔽层+交联聚乙烯绝缘层+绝缘半导电屏蔽层金属屏蔽层+隔离套（内衬层）+铝套铠装（铝纵包氩弧连续焊接或铝连续挤压）+聚氯乙烯或阻燃聚氯乙烯护套。
除图片显示构造外，110KV 以上电缆应该有石墨涂层，用于检测护套是否有损伤。
三、施工准备
1、依据设计文件提供电缆型号及采购电缆厂家发亏信息订制相应电缆终端。
2、电缆头到货后，组织监理、业主进行验收。
依据装箱清单清点材料物件。
3、将包装箱内安装图纸、物件移交至施工人员，熟悉电缆头各部件尺寸。
4、施工人员资质报验完毕，经过安全培训可持证上岗；施工人员已熟悉施工现场，并进行交底；相关机具、材料报验完毕。
协调相关单位，办理相关作业票。
5、检查电缆绝缘、确认相序，装备工具。
加热器 打磨机
序号
名称 数量
序号
名称 数量 1 压力钳 1把 8 打磨机 1台 2 电源箱 1台 9 力矩 1把 3 往复锯 1台 10 扳手 2把 4 手锯 1把 11 钳子 2把 5 加热器 1套 12 喷枪、煤气 1套 6 剥削刀 1把 13 倒链 2套 7
手砂轮
1台
14
角钢
3根
剥线刀
6、利用脚手杆，搭设1-1.5米高塔架以便操作。
四、施工方法
1、依据电缆顶部防护情况，用Φ150手砂轮去适量电缆用于排除进入电缆的潮气（若电缆预留较多，此步骤可省略）。
2、根据图纸要求，确定电缆头剥削长度。
1）确定相序后，依次确定三相出地面位置。
2）根据电缆支架及电缆卡子安装位置，将卡子位置做标记。
3）核对配件和配套图纸开拔尺寸。
无误后，依据安装图纸上护套开拔尺，确定预留长度并标记位为于金属护套上。
1685 标记位辽化66kv户外设备供电隐患治理电缆头配套安装图DGW-10-0568 护套开拔尺寸
3、依利用往复锯去除外护套，去除尺寸应符合为图纸要求1685mm。
4、利用手锯除去绝缘屏蔽外部分并将金属护套与绝缘屏蔽层相邻处做成喇叭口状，去除
尺寸如图所示。
绝缘屏蔽层喇叭口金属护套
380
1685
辽化66kv户外设备供电隐患治理电缆头配套安装图DGW-10-0568
5、利用电加热器对电缆绝缘屏蔽层进行加热，软化绝缘层消除应力。
1）将电加热器导线环绕电缆绝缘层外部。
2）66KV\110KV电缆，将电加热器导线线芯加热至70-850C，加热2-3个小时（如若天气寒冷或应力过大可加铝箔或加热毯增加温度）；220KV电缆，加热6-8小时。
确保电缆绝缘层已软化。
3）校直绝缘层。
并用角铁固定，直至绝缘层冷却成型，产生应力。
6、利用玻璃去除绝缘屏蔽层，去除尺寸如图所示。
并将绝缘屏蔽层前端（近绝缘层端）修整平滑，平滑斜面为35mm。
绝缘层绝缘屏蔽层金属护套
250
1685
辽化66kv户外设备供电隐患治理电缆头配套安装图DGW-10-0568
7、利用打磨机或人工用砂纸打磨绝缘层，打磨至要求直径。
本体型号TD66-IIA TD66-IIB TD66-IIC
截面mm2240 300 400 500 630 800 800 1000
打磨直径48 50.5 54 56 59 64 64 69
此表格尺寸适用于3M电缆头产品
8、利用涂有酒精或产品附带清洁剂的清洁纸，清除电缆绝缘层打磨后碎屑并将金属层擦拭干净并去除相邻外护套石墨。
9、安装电流收集环。
1）已绝缘层屏蔽前端（近绝缘层端）为基准，向后推移65mm安装电流收集环。
2）安装前，需在电流收集环内部涂抹AP/VP 硅脂。
3）安装时，电流手机环短面向金属护套。
4）已电缆手机环，端耳为基准向电缆外护套方向推移200mm为电缆固定线夹位置。
绝缘层电流收集半导体层电缆卡子金属护套
65 200
辽化66kv户外设备供电隐患治理电缆头配套安装图DGW-10-0568
10利用剥削刀，去除部分绝缘层。
去除尺寸如图纸要求所示。
导体绝缘层
125
辽化66kv户外设备供电隐患治理电缆头配套安装图DGW-10-0568
11、焊接金属保护层接地线。
1）以外护套为基准，向金属保护层丈量110mm为焊接位顶端。
2）利用金属导线，将接地线金属导体绑至金属护套上。
3）利用喷枪，将铅焊条熔化并滴至接地线金属导体上。
12、以电流收集环内端耳（进金属护套端）为基准，依次缠绕密封胶带、绝缘胶带、铜屏蔽网、半导电带。
缠绕至金属护套，稍过喇叭口即可。
13、热缩热缩管。
1）将电缆头厂家携带电缆管套至电流收集环内尔端（近金属护套层）。
2）利用热喷枪，将其软化至紧贴电缆。
3）在电缆热护套近电缆外护套端，加大蝴蝶夹。
14、取出橡胶件本体，检查无误后将其套至绝缘层处并与电流收集环紧密外端耳（近绝缘层端）紧密相连，连接处涂抹硅脂膏。
橡胶件本体距离绝缘层顶端约为25mm。
15、利用压力钳，压接出现端子。
未用出现端子压接部分绝缘层依次缠绕半导电带和PVC胶带。
16、安装内壁涂有硅脂膏的冷缩密封管并与橡胶件本体紧密相连。
17、安装内壁涂有硅脂膏的橡胶密封帽并与冷缩密封管紧密相连。
相连长度为30mm。
六、注意事项
1、电缆头制作时要防潮，不应在大风、大雾、雨雪天制作电缆头。
平均温度低于0C时，电缆需预先加热。
2、施工中应保持工具、材料和手清洁。
3、安装前，应确认部件材质是否满足需要规范、设计要求并查看是否符合附带图纸尺寸。
4、电缆敷设时，应有预留长度。
用于去掉防潮头。
5、剥线时，应注意力道。
以免损坏防护层；利用工具时，应由熟练人员操作。
6、电缆绝缘层加热时，应控制温度。
以免损坏半导体层。
7、接地线焊接时，应使铅焊条滴落。
不应贴接地线导体溶烙，以免损伤电缆破坏绝缘。
8、主绝缘打磨完毕后，一定要擦拭干净。
电缆外护套近金属保护层侧，应去掉石墨且保证去掉长度达到300mm以上。
9、电流收集环至金属保护层所缠绕的金属网，一定要与金属保护层有良好接触。
10、施工时，不可完全依赖图纸。
需进行现场构件与图纸尺寸核对，以免出现误差。
七、总结
随着电力系统不断完善，越来越多的企业逐步利用电缆取代架空线路，高压电缆头制作项目也随之增多。
掌握35kv以上高压电缆头制作，已成为大势所趋。
通过66kv户外隐患治理项目交联电力电缆ZAYJLW03 1*240mm2 64/110kV电缆头厂家制作，给了我们一个学习的机会。
通过厂家制作，我们不难发现，电缆头制作尺寸完全按照电缆头厂家提供图纸即可。
除定制前，给予厂家提供电缆参数及设计要求外。
制作时，一定要核对现场实际部件与图纸尺寸是否有差异。
高压电缆头制作时间比较长，环境、天气及工具、人员卫生一定要注意。
通过咨询对比，35KV、66KV、110KV、220KV屋外高压电缆终端、插拔式终端制作工艺是一样的。
但因绝缘层及其他防护层厚度不同，图纸尺寸存在差异。
所以制作时，下刀力度和加热绝缘层消除应力时间是不一样的。
综上所述：电缆终端制作时，应严格按照图纸且注意工艺步骤差异。
