高压电缆头的制作规范
高压电缆头制作工艺和注意事项
高压电缆头制作工艺和注意事项一、前言高压电缆头是将高压电缆与接地设备相连接的重要部件，其质量直接关系到电力系统的安全运行。
因此，制作高压电缆头时需要严格按照工艺要求进行操作，以确保制作出的电缆头具有良好的接触性能和可靠的绝缘性能。
二、工艺流程1.准备工作（1）检查材料：检查使用的铜管、铜垫片等材料是否符合要求。
（2）清洗材料：使用清洁剂将材料表面清洗干净。
（3）切割材料：根据需要，使用切割机将铜管等材料切割成所需长度。
2.加工铜管（1）热处理：将铜管加热至一定温度，使其软化并易于加工。
（2）冷却：在加工完成后，将铜管迅速浸入水中进行冷却。
（3）抛光：使用抛光机对铜管进行表面处理，使其表面光滑平整。
3.组装电缆头（1）安装垫片：在铜管两端各安装一个垫片，并用螺母固定。
（2）插入电缆：将电缆插入铜管内，并用钳子将铜管压紧。
（3）焊接：使用焊接机对铜管和电缆进行焊接，使其紧密连接。
4.绝缘处理（1）涂抹绝缘材料：使用刷子将绝缘材料涂抹在电缆头表面，以增强其绝缘性能。
（2）干燥：将涂有绝缘材料的电缆头放置在通风干燥处，待其完全干燥后即可使用。
三、注意事项1.安全操作（1）在操作前应了解高压电力系统的相关知识，并且必须严格遵守操作规程。
（2）使用保护手套、眼镜等防护装备，以避免因操作不当而造成伤害。
2.材料选择（1）选用优质的铜管、铜垫片等材料，并确保其符合国家标准要求。
（2）材料表面应清洁干净，无油污等污染物质。
3.加工工艺（1）加工前应先对铜管进行热处理，使其变得柔软易于加工。
（2）加工完成后，应立即将铜管浸入水中进行冷却，以避免其变形。
（3）加工过程中应注意保持加工表面的光滑平整，以保证电缆头的接触性能。
4.组装工艺（1）在组装电缆头时，应确保铜管两端垫片的位置正确，并且螺母固定牢固。
（2）插入电缆时应注意插入深度，以确保电缆与铜管之间的紧密连接。
5.焊接工艺（1）在焊接过程中应注意控制焊接温度和时间，并确保焊接质量符合要求。
高压电缆头制作流程
高压电缆头制作流程一、引言高压电缆头是电力传输和分配系统中的重要组成部分，用于连接高压电缆的终端。
它具有良好的绝缘性能和电气连接功能，能够确保电力传输的安全和可靠性。
本文将介绍高压电缆头的制作流程，以帮助读者了解其制作过程和关键步骤。
二、材料准备制作高压电缆头所需的材料主要包括绝缘套管、绝缘填充物、金属接头、绝缘套管接头、绝缘胶、绝缘带等。
在开始制作之前，需要确保所使用的材料符合相关标准，并进行必要的检查和测试。
三、制作步骤1. 清洁工作：首先，需要将电缆头连接部分的表面进行清洁，确保无尘、无油污和杂质，以保证良好的接触和粘合效果。
2. 绝缘套管安装：将绝缘套管套在电缆头连接部分，确保套管长度和直径适合，并与电缆连接部分紧密贴合。
3. 绝缘填充物填充：在绝缘套管内填充绝缘填充物，以增强绝缘性能和固定电缆。
4. 金属接头安装：将金属接头连接在电缆头的金属部分，确保接头与电缆头连接紧密，并使用适当的工具进行固定。
5. 绝缘套管接头安装：将绝缘套管接头连接在绝缘套管的两端，确保接头与套管连接牢固，并使用绝缘胶进行固定。
6. 绝缘胶涂覆：在电缆头连接部分涂覆一层绝缘胶，以增强绝缘性能和防水效果。
7. 绝缘带包裹：使用绝缘带将电缆头连接部分进行包裹，确保绝缘带紧密贴合并固定电缆头。
8. 检查和测试：制作完成后，对电缆头进行必要的检查和测试，包括绝缘性能测试、电气连接测试等，以确保电缆头符合要求并能够正常工作。
四、注意事项1. 制作过程中要注意安全，避免触电和其他意外事故的发生。
2. 使用的材料和工具要符合相关标准，并进行必要的检查和测试。
3. 制作过程中要保持环境整洁，避免灰尘和杂质对电缆头质量的影响。
4. 制作过程中要仔细操作，确保每个步骤的正确性和质量。
5. 制作完成后要进行必要的检查和测试，确保电缆头符合要求并能够正常工作。
五、结论高压电缆头的制作流程包括清洁工作、绝缘套管安装、绝缘填充物填充、金属接头安装、绝缘套管接头安装、绝缘胶涂覆、绝缘带包裹以及检查和测试等步骤。

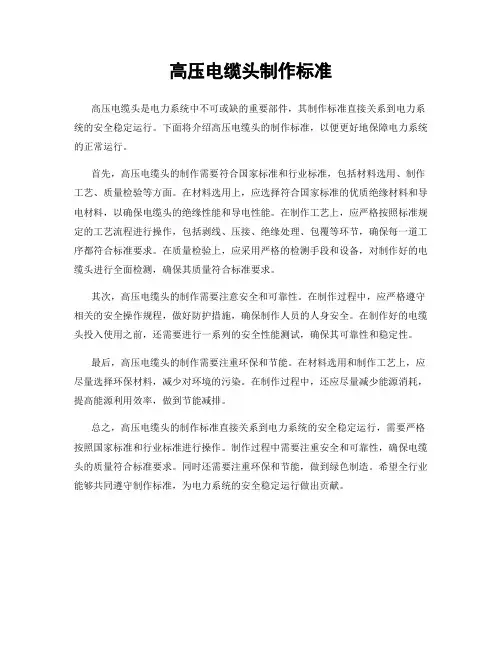

高压电缆头制作标准
高压电缆头制作标准
高压电缆头是电力系统中不可或缺的重要部件，其制作标准直接关系到电力系统的安全稳定运行。
下面将介绍高压电缆头的制作标准，以便更好地保障电力系统的正常运行。
首先，高压电缆头的制作需要符合国家标准和行业标准，包括材料选用、制作工艺、质量检验等方面。
在材料选用上，应选择符合国家标准的优质绝缘材料和导电材料，以确保电缆头的绝缘性能和导电性能。
在制作工艺上，应严格按照标准规定的工艺流程进行操作，包括剥线、压接、绝缘处理、包覆等环节，确保每一道工序都符合标准要求。
在质量检验上，应采用严格的检测手段和设备，对制作好的电缆头进行全面检测，确保其质量符合标准要求。
其次，高压电缆头的制作需要注意安全和可靠性。
在制作过程中，应严格遵守相关的安全操作规程，做好防护措施，确保制作人员的人身安全。
在制作好的电缆头投入使用之前，还需要进行一系列的安全性能测试，确保其可靠性和稳定性。
最后，高压电缆头的制作需要注重环保和节能。
在材料选用和制作工艺上，应尽量选择环保材料，减少对环境的污染。
在制作过程中，还应尽量减少能源消耗，提高能源利用效率，做到节能减排。
总之，高压电缆头的制作标准直接关系到电力系统的安全稳定运行，需要严格按照国家标准和行业标准进行操作。
制作过程中需要注重安全和可靠性，确保电缆头的质量符合标准要求。
同时还需要注重环保和节能，做到绿色制造。
希望全行业能够共同遵守制作标准，为电力系统的安全稳定运行做出贡献。
制作高、低压电缆头技术标准
制作高、低压电缆头技术标准
1、做好施工的准备工作，核对电缆型号、截面、额定电压，检查外形有否损伤，测量绝缘电阻。
2、使用电工刀、钢锯等工具，要注意不可划伤手和芯线绝缘层，降低电缆绝缘电阻。
3、制作电缆头要在巷道安全的地方进行施工。
4、制作高、低压电缆头严格按其操作工艺进行。
5、与电气设备接线柱连接时，压线板螺丝要拧紧不可松动。
6、高压电缆之间连接时，用连接管连接在一起，并用油压钳将连接管压均匀、压牢。
7、压接完毕后，用锉刀及沙纸将毛刺打光，为包扎绝缘作好准备。
8、制作高压电缆头须浇灌绝缘胶时，应将加热好的高压绝缘胶用漏斗灌入接线盒，密封好。
9、制作高压电缆头至少须二人进行。
10、电缆盒的接地线要按规定连接牢固，中间盒还要设接地极。

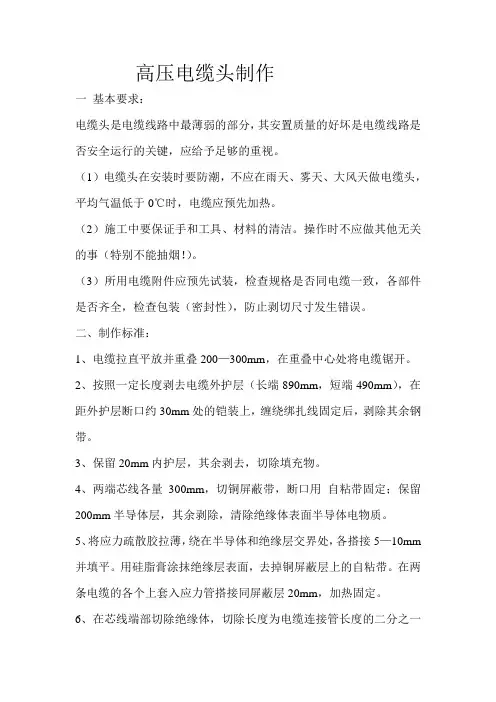

高压电缆头制作
高压电缆头制作一基本要求：电缆头是电缆线路中最薄弱的部分，其安置质量的好坏是电缆线路是否安全运行的关键，应给予足够的重视。
（1）电缆头在安装时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时，电缆应预先加热。
（2）施工中要保证手和工具、材料的清洁。
操作时不应做其他无关的事（特别不能抽烟！）。
（3）所用电缆附件应预先试装，检查规格是否同电缆一致，各部件是否齐全，检查包装（密封性），防止剥切尺寸发生错误。
二、制作标准：1、电缆拉直平放并重叠200—300mm，在重叠中心处将电缆锯开。
2、按照一定长度剥去电缆外护层（长端890mm，短端490mm），在距外护层断口约30mm处的铠装上，缠绕绑扎线固定后，剥除其余钢带。
3、保留20mm内护层，其余剥去，切除填充物。
4、两端芯线各量300mm，切铜屏蔽带，断口用自粘带固定；保留200mm半导体层，其余剥除，清除绝缘体表面半导体电物质。
5、将应力疏散胶拉薄，绕在半导体和绝缘层交界处，各搭接5—10mm 并填平。
用硅脂膏涂抹绝缘层表面，去掉铜屏蔽层上的自粘带。
在两条电缆的各个上套入应力管搭接同屏蔽层20mm，加热固定。
6、在芯线端部切除绝缘体，切除长度为电缆连接管长度的二分之一加5mm。
并将绝缘体削成30mm长的锥体。
7、剥切长度较长一端套入内、外护套管，各相芯分别依次套入铜网、半导体管（或复合管）、内绝缘管、外绝缘管。
同时在短的一端也套上内、外护套管。
8、导线上套上连接管，按规定压接牢固后，缠绕半导体带，再包绕填充胶，厚度不小于3mm。
两边搭接绝缘层10mm。
9、用酒精擦去绝缘表面杂质后，将内绝缘管套在两端应力管之间，一端搭接同屏蔽层10mm，由中间向两端加热收缩固定。
10、在内绝缘管两台阶处包绕密封胶，使台阶平滑过度。
11、套上半导体管，两端个搭接铜屏蔽层30—50mm，依次由两端向中间搭接，加热固定。
12、用编制软铜网套连通两端铜屏蔽带，端部绑扎牢固。
高压电缆头制作工艺[1]
![高压电缆头制作工艺[1]](https://img.taocdn.com/s3/m/2d258283a0c7aa00b52acfc789eb172ded6399f6.png)
高压电缆头制作工艺引言高压电缆头是一种用于连接高压电缆的重要部件，它能够在高电压环境下确保电缆的安全运行。
本文将介绍高压电缆头制作的工艺流程，包括材料准备、加工制作和质量控制等方面。
材料准备电缆头材料高压电缆头的制作主要需要以下材料：1.高压绝缘套管：一种具有良好绝缘性能的管状材料，常用的材料包括聚乙烯、橡胶等。
2.绝缘套管填料：用于填充绝缘套管内部，增强绝缘性能，常用的填料有硅橡胶、凝胶等。
3.外护套材料：用于保护绝缘套管，常用的材料包括聚氯乙烯、聚烯烃等。
4.金属屏蔽层：用于屏蔽外界电磁干扰，常用的金属材料有铜、铝等。
工具设备制作高压电缆头还需要以下工具设备：1.电缆剥皮工具：用于剥去电缆外护套，暴露出内部绝缘层。
2.压接机：用于将绝缘套管和电缆压接在一起，确保良好的连接。
3.热风枪：用于加热绝缘套管，促进填料流动和固化。
4.温度计：用于监测加热过程中的温度变化，以防止过热损坏材料。
加工制作高压电缆头的加工制作流程如下：1.剥皮：使用电缆剥皮工具，将电缆外护套剥离一定长度，露出内部绝缘层。
2.清洁：将电缆内部绝缘层和绝缘套管表面清洁干净，确保无尘和油污。
3.安装绝缘套管：将绝缘套管套在电缆上，确保套管长度和电缆外露长度的匹配。
4.压接：将绝缘套管和电缆通过压接机压接在一起，确保良好的连接。
5.填充：使用合适的绝缘填料，将绝缘套管内部填充满。
6.加热：使用热风枪对绝缘套管进行加热，使填料流动并固化。
7.外护套安装：将外护套套在绝缘套管上，保护绝缘层和填料。
8.整理：修整电缆头的外观，确保平整和美观。
9.质量检验：使用温度计检测电缆头的温度，确保加热过程符合要求。
质量控制高压电缆头制作过程中，需要进行质量控制以确保产品符合要求。
以下是常见的质量控制措施：1.严格执行制作工艺：按照规定的工艺流程进行操作，确保每一步骤的正确性。
2.原材料检验：对所使用的材料进行严格的质量检验，确保材料符合标准。
3.加热温度控制：使用温度计监测加热过程中的温度，确保加热温度在可控范围内。
高压电缆头的制作工艺
高压电缆头的制作工艺
高压电缆头的制作工艺包括以下步骤：
1.准备工作：选择合适的电缆头、选购所需的绝缘材料、工具
和设备，确定电缆头的型号和规格。
2.电缆头的剥皮：使用电缆剥皮工具，将电缆头端部的绝缘层
剥离，露出裸露的导体。
3.导体的打磨：使用砂纸或打磨机，将导体表面打磨平整，去
除氧化物、污渍和其他杂质，保证导体表面的粗糙度，使导体与电缆头贴合更紧密。
4.导体的清洁：使用清洁剂或无水酒精擦拭导体表面，保证导
体表面清洁干净，无任何油脂或污垢残留。
5.导体的定位：将导体插入电缆头，按照规格要求将导体的长
度调整到适当位置。
6.填充绝缘材料：使用热缩套管或其他填充材料，将绝缘材料
填充到导体和电缆头之间的空隙中，以保证电缆头的绝缘性能。
7.电缆头的热缩：使用热枪等工具，对电缆头进行热缩，使电
缆头和绝缘材料与导体紧密贴合。
8.测试：对电缆头进行电气性能测试，确保电缆头符合规格要求，能够承受高压电流的负载。
以上是高压电缆头的制作工艺步骤，需要经过专业技术人员的操作才能完成。
10kV电缆头制作及其安装工艺标准
10kV电缆头制作及安装工艺1．适用范围本工艺守则仅适用于用10kV电缆头制作及安装。
2．工艺设备及工具2.1.电缆剪2.2.电缆下线铡刀2.3.电缆主绝缘剥皮刀2.4.液压钳2.5.斜口钳2.6.3m钢卷尺2.7.壁纸刀2.8.剪刀2.9.砂纸2.10.平锉2.11.液化气及喷枪2.12.温湿度计2.13.12X14 或 14X17 呆扳手2.14.19mmT 型扳手3．材料2.15.5mm2高压软导线（10kV）及肘型软导线终端接头3.2.与软导线配套端子3.3.OT2.5-8 端子3.4.无水酒精纸3.5.绝缘胶带3.6.半导自粘带3.7.硅脂3.8.①30热缩管3.9.色带或黄、绿、红热缩管3.10.熔管3.11.弹簧卡子3.12.验电帽3.13.绝缘塞3.14.双头螺栓3.15.绝缘帽4．环境要求4.1．制作时所需环境：场地洁净、相对湿度在70％以下、环境温度0℃以上35℃ 以下。
4.2．必须光照充足或有足够的照明，且空气中不应含有腐蚀性气体及粉尘特别是导电尘埃。
5.10kV软导线+硅橡胶不可触摸前头组装工艺5.1．工艺流程截取软导线一软导线剥皮一倒角一检验一主绝缘及应力锥清洁一涂硅脂一安装应力锥一压接端子一检验一肘型头组装一检验5.2．制作工艺5.2.1．截取软导线5.2.1.1．选择技术图纸规定的软导线，将其拉直，用卷尺精确测量所需软导线长度并做标记，用电缆下线铡刀或电缆剪将软导线剪断。
注意切口铜芯要整齐。
5.2.1.2.对30天以上未用的软导线在下料前应截去100mm （防止软导线受潮影响绝缘性能）。
5.2.1.3．下料后要把剩余软导线的断面处包扎，以防进水受潮。
5.2.2软导线剥皮5.2.2.1．试切割。
在电缆主绝缘剥皮刀上调节定位件长度（图5-1），使刀片距定位件端头的距离为50mm；调节图5-2所示的定位件长度，使刀片既不伤及线芯导体又使主绝缘较容易剥离。
图5-1图5-21.1.1.2.从软导线端部向内量取长度为170mm并按图5—3中1所示方向旋转切割一周。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB50168-92
电缆终端和接头的制作-制作要求
第一条：由于塑料绝缘电缆材料密实，硬度大，有时半导电屏蔽层与绝缘层粘附精密，而当前专用工具尚不普及，造成剥切困难，易损伤线芯和保留绝缘层的外表面，应特别注意。
第二条：为确保充油电缆线路施工质量，提出了接头，低位终端、高位终端的施工顺序。
第三条：提出了制作中、低压电缆终端和接头必须采取的措施。
由于电缆及其附件种类很多，具体施工方法和措施应遵循工艺原则。
6KV 及以上电缆在屏蔽中金属护套端部电场集中，场强较高，必须采取有效措施减缓电场集中。
常用的方法有胀铅、制作应力锥，施加应力带、应力管等措施。
第四条：根据能源部教育司培训电力电缆技工教材，给出了制作35KV 及以下电缆终端头及接头的关键剥切尺寸。
第五条：制作塑料绝缘电缆终端和接头必须除去部分半导体电屏蔽层，根据塑料绝缘电缆半导体电屏的的形式，提出了不同的除去方法。
对包带石墨屏蔽层必须使用溶剂如丙酮、三氯乙烯等，擦抹时应从高压端部往接地方向单向擦，不要往复擦拭，避免把导电粉末带向高电位。
第六条：三芯油质电缆终端及接头的制作关键是部分保留统包绝缘，扮弯芯线时，不得损伤纸绝缘，绕包附加绝缘、灌注填充油绝缘材料时应尽量消除线芯分支处的气隙。
第七条：为了确保制作充油电缆终端及接头的施工质量，包绕附加绝
缘时应保持一定油不间断的从绝缘内部渗出，避免潮气进入和减少包绕时外来污染，因此不应完全关闭压力油箱，渗出的油及时排出，可提高终端内油质的质量。
第八条：三芯电力电缆接头两侧电缆的金属屏蔽层和铠装层不得中断，避免非正常运行时产生感应电动势而发生放电的现象。
第九条：三芯塑料绝缘电缆日趋普遍，其铜带屏蔽和钢铠在塑料护套之内，端部必须良好的接地。
否则当三相电流不平衡时，铠装层因感应电动势可能产生放电现象，严重时可能烧毁护层。
因此钢铠必须良好的接地。
铜屏蔽和钢铠可分开接地，便于实验检查护层，亦可同时接地。
第十条:运行经验表明，中、低压终端头和接头故障大部分是因为密封不良，潮气侵入绝缘所致，电缆终端和接头的封堵密封式确保质量的另一关键。
塑料护套的采用日趋普遍，其密封处理最好采用两种以上的方法，效果更佳。
如用胶粘剂，密封后外包自粘橡胶带绑扎包紧。
