涡轮流量计百科
气体涡轮流量计说明书
气体涡轮流量计说明书气体涡轮流量计（以下简称涡轮流量计）是一种常用的流量测量仪器，广泛应用于石油、化工、冶金、钢铁、电力等工业领域。
涡轮流量计的原理是利用介质流过旋转的叶轮，根据叶轮受到的流体冲击力来测量流体的流速和流量。
它具有结构简单、响应迅速、测量范围广、精度高等特点，是一种可靠、准确的流量计。
涡轮流量计的结构主要包括涡轮、传感器、转速测量器和信号转换器等部分。
其中，涡轮是核心部件，由叶片构成，叶片根据流体的冲击力旋转，传感器可以感知叶片旋转的速度，并将信号传递给转速测量器和信号转换器进行处理和转换。
涡轮流量计的工作原理非常简单，当流体通过涡轮流量计时，涡轮受到流体冲击力开始旋转。
涡轮的旋转速度与流体的流速成正比，通过传感器可以测量到叶片旋转的速度。
转速测量器可以将叶片旋转的速度转换为电信号，信号转换器将电信号转换成标准的流量信号进行显示和记录。
使用涡轮流量计需要注意以下几点：首先，在安装涡轮流量计时，要确保流体能够顺利通过流量计，避免流体中有固体颗粒或其他杂质，以防止涡轮叶片的损坏。
其次，要正确选择涡轮流量计的规格和型号，根据实际需要确定适合的测量范围和精度。
最后，定期对涡轮流量计进行检测和校准，确保其测量准确可靠。
涡轮流量计具有广泛的应用前景。
在石油行业中，涡轮流量计被用于油气管道的计量和控制；在化工行业中，它可以用于测量气体的流量和压力变化；在冶金行业中，涡轮流量计被应用于测量煤气的流量和质量等。
随着科学技术的不断进步，涡轮流量计的性能将不断提高，应用领域也将更加广泛。
总之，涡轮流量计作为一种重要的流量测量仪器，具有结构简单、响应迅速、测量范围广、精度高等特点，在各个工业领域得到广泛应用。
使用时需要注意安装、选择规格和定期校准等问题，以确保测量准确可靠。
随着科技的进步，涡轮流量计的应用将会进一步扩大，并为产业发展提供更好的支持。
涡轮流量计使用说明书
涡轮流量计使用说明书涡轮流量计是一种常见的流量测量仪器，广泛应用于工业生产中的流体流量控制和监测。
本使用说明书将介绍涡轮流量计的结构、工作原理、安装方法和注意事项，帮助用户正确使用涡轮流量计，确保其正常工作和准确测量流量。
一、概述涡轮流量计由流体进口、流体出口、涡轮、传感器和显示仪表等组成。
其工作原理是通过测量涡轮受到的流体冲击力或旋转速度来计算流体的流量。
涡轮流量计适用于测量低粘度液体的流量，如水、燃油等。
二、工作原理涡轮流量计的涡轮由流体冲击力驱动旋转，在涡轮旋转的同时，传感器会检测涡轮旋转的频率，并将其转化为电信号。
根据涡轮旋转的频率，可以计算出通过涡轮流量计的流体流量。
三、安装方法1. 安装前请确认涡轮流量计的型号和规格是否符合要求，如与流体管道的直径相匹配。
2. 在安装涡轮流量计前，请确保流体管道内没有杂质和堵塞物，以免影响涡轮的旋转和准确测量流量。
3. 将涡轮流量计安装在垂直的流体管道上，以确保涡轮能够正常旋转并受到正确的流体冲击力。
4. 在涡轮流量计的进出口处安装阀门，以便在需要维修或更换时能够方便地切断流体。
四、注意事项1. 在使用涡轮流量计前，请参考产品说明书了解更多细节信息，并确保了解流量计的额定参数和使用限制。
2. 避免流体中的颗粒物或气泡进入涡轮流量计，这将影响流量计的准确性和工作稳定性。
如有需要，请在流体流入涡轮流量计前安装过滤器。
3. 定期清洗和维护涡轮流量计，以保持其正常工作。
请谨慎选择清洗液，避免对涡轮流量计造成腐蚀或损害。
4. 避免流体管道内有过多的弯曲和阻力，这可能会影响涡轮流量计的测量准确性。
请按照涡轮流量计说明书中的要求安装并布置流体管道。
5. 如需对涡轮流量计进行校准和维修，请联系专业技术人员或厂家提供支持和帮助。
结束语本使用说明书简要介绍了涡轮流量计的概述、工作原理、安装方法和注意事项。
通过准确理解和遵守涡轮流量计的使用说明，用户能够正确、稳定地使用该设备，并获得准确的流量测量结果。
涡轮流量计
涡轮流量计涡轮流量计（以下简称TUF）是叶轮式流量（流速）计的主要品种，叶轮式流量计还有风速计、水表等。
在各种流量计中,TUF、容积式流量计和科氏质量流量计是三类重复性、精确度最佳的产品，而TUF又具有自己的特点，如结构简单、加工零部件少、重量轻、维修方便、流通能力大（同样口径可通过的流量大）和可适应高参数（高温、高压和低温）等。
至今，这类流量计产品可达技术参数：口径4-750mm，压力达250MPa，温度为-240-700℃，像这样的技术参数其他两类流量计则是难以达到的。
TUF广泛应用于以下一些测量对象：石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。
在国外液化石油气、成品油和轻质原油等的转运及集输站，大型原油输送管线的首末站都大量采用它进行贸易结算。
在欧洲和美国TUF是仅次于孔板流量计的天然气计量仪表，仅荷兰在天然气管线上就采用了2600多台各种尺寸，压力从0.8MPa到6.5MPa的气体TUF，他们已成为优良的天然气流量计。
尽管TUF的优良计量特性受到人们的青睐，可是给人的印象是由活动部件，使用期短，在选用时不免踌躇，经过人们的不懈努力，应该说情况大有改观。
TUF作为最通用的流量计，其产品已发展为多品种、全系列、多规格批量生产的规模。
应该指出，TUF除前述工业部门大量应用外，在一些特殊部门亦得到广泛应用，如科研实验、国防科技、计量部门，这些领域的使用恰好避开了其弱点（不适于长期连续使用），充分发挥其特点（高精度，重复性好，可用于高压、高温、低温及微流量等条件）。
在这些领域，大多是根据被测对象的特殊要求进行专门的结构设计，它们是专用仪表不进行批量生产。
第二节工作原理图1所示为TUF传感器结构图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。
检测线圈中磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
涡轮流量计原理
涡轮流量计原理
涡轮流量计是一种常用的流量测量设备，它基于涡轮的旋转运动来测量流体的流量。
涡轮流量计的工作原理是通过涡轮叶片受到流体冲击而转动，进而测量流体的流量。
当流体通过涡轮流量计时，流体冲击涡轮叶片使得涡轮开始转动。
涡轮的转速与流体的流量成正比，因此可以通过测量涡轮转速来确定流体的流量。
为了实现测量，涡轮流量计通常配备有传感器，可以实时监测涡轮的转速。
涡轮流量计具有较高的测量精度和可靠性。
它适用于各种液体和气体的流量测量，并且在测量范围较大的情况下仍然保持较高的精度。
此外，涡轮流量计结构简单，使用方便，并且对流体的压力损失较小。
然而，涡轮流量计也存在一些局限性。
由于流体的粘度、密度和温度等因素会影响涡轮的转速，因此对于流体性质变化较大的情况下，测量结果可能存在一定的误差。
此外，在涡轮叶片上可能会形成空化现象，也会对测量结果产生一定的影响。
总的来说，涡轮流量计通过涡轮的旋转运动来测量流体的流量。
它是一种广泛应用于工业领域的流量测量设备，具有较高的精度和可靠性，但也需要考虑流体性质的影响。
涡轮流量计工作原理
涡轮流量计工作原理涡轮流量计是一种常用的流量计量仪表，广泛应用于工业过程中对液体和气体的流量测量。
它通过旋转涡轮叶片来实现流量的测量，具有精度高、稳定性好等优点。
本文将详细介绍涡轮流量计的工作原理。
一、涡轮流量计的结构和组成涡轮流量计由流量计主体、涡轮叶轮、传感器和信号转换器等组成。
流量计主体通常由金属材料制成，内部设有涡轮叶轮腔。
涡轮叶轮由多个叶片组成，可在流体流动的作用下旋转。
传感器用于检测叶轮的旋转速度，并将其转化为电信号。
信号转换器能够接收传感器的电信号，并进行放大、滤波和换算，最终输出流量信号。
二、涡轮流量计的工作原理涡轮流量计的工作原理基于叶轮在流体中旋转时所受到的转动力矩与流体流速成正比的原理。
当液体或气体通过流量计时，流体在叶轮叶片上产生一定的动压力，使叶轮开始旋转。
根据涡轮叶轮旋转的速度，可以推算出流体的流速和流量。
在涡轮流量计中，流体会通过流量计主体进入涡轮叶轮腔。
当流体通过腔室时，叶轮叶片会受到流体的冲击力，使叶轮开始旋转。
涡轮叶轮旋转的速度与流体流速成正比。
为了确保叶轮旋转平稳，涡轮叶轮通常采用轴承支撑，并在叶片上设置平衡锥。
流体流过叶轮后，再通过出口离开流量计主体。
在涡轮流量计中，涡轮叶轮旋转的速度需要通过传感器进行检测。
传感器通常采用磁感应原理，叶轮上固定有磁铁，并安装有线圈传感器。
当叶轮旋转时，磁铁的磁场会产生变化，线圈传感器能够感应到磁场的变化并产生相应的电信号。
涡轮流量计的信号转换器能够接收传感器的电信号，并进行放大、滤波和换算等处理。
放大和滤波可以提高信号的稳定性和精度，换算则可以将电信号转化为实际的流量值。
最终，信号转换器会输出流量信号，供用户进行监测和控制。
三、应用领域和注意事项涡轮流量计广泛应用于化工、制药、石油、电力等行业，在流体流量的测量和控制中发挥重要作用。
然而，在使用涡轮流量计时，也需要注意以下几点：1. 流体的物理性质：涡轮流量计适用于液体和气体的流量测量，但需要根据流体的密度、黏度和压力等物理性质选择合适的型号和规格。

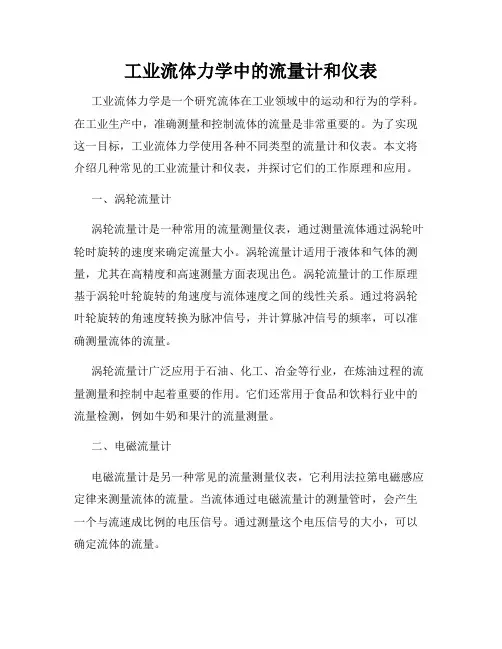

工业流体力学中的流量计和仪表
工业流体力学中的流量计和仪表工业流体力学是一个研究流体在工业领域中的运动和行为的学科。
在工业生产中，准确测量和控制流体的流量是非常重要的。
为了实现这一目标，工业流体力学使用各种不同类型的流量计和仪表。
本文将介绍几种常见的工业流量计和仪表，并探讨它们的工作原理和应用。
一、涡轮流量计涡轮流量计是一种常用的流量测量仪表，通过测量流体通过涡轮叶轮时旋转的速度来确定流量大小。
涡轮流量计适用于液体和气体的测量，尤其在高精度和高速测量方面表现出色。
涡轮流量计的工作原理基于涡轮叶轮旋转的角速度与流体速度之间的线性关系。
通过将涡轮叶轮旋转的角速度转换为脉冲信号，并计算脉冲信号的频率，可以准确测量流体的流量。
涡轮流量计广泛应用于石油、化工、冶金等行业，在炼油过程的流量测量和控制中起着重要的作用。
它们还常用于食品和饮料行业中的流量检测，例如牛奶和果汁的流量测量。
二、电磁流量计电磁流量计是另一种常见的流量测量仪表，它利用法拉第电磁感应定律来测量流体的流量。
当流体通过电磁流量计的测量管时，会产生一个与流速成比例的电压信号。
通过测量这个电压信号的大小，可以确定流体的流量。
电磁流量计适用于各种导电性液体的测量，如水、酸碱溶液、矿浆等。
电磁流量计具有无可移动部件、可靠性高、使用寿命长等优点。
它们广泛应用于供水、排水、化工、冶金等领域的流量测量和控制。
三、超声波流量计超声波流量计是一种利用超声波探测器测量流体流量的仪表。
超声波流量计通过测量超声波在流体中传播的速度来确定流量大小。
它们适用于各种液体和气体的流量测量，具有非侵入式测量、高精度、应用范围广等优点。
超声波流量计在工业流量测量中具有广泛的应用。
它们常用于化工、制药、食品、能源等行业中的流量监测和控制。
此外，超声波流量计还常用于水资源管理、环境监测等领域。
总结：在工业流体力学中，流量计和仪表是实现流体流量测量和控制的重要工具。
涡轮流量计、电磁流量计和超声波流量计是常见的流量测量仪表。
涡轮流量计简介
涡轮流量计简介涡轮番量计由涡轮、轴承、前置、显示仪表组成。
被测流体冲击涡轮叶片，使涡轮旋转，涡轮的转速随流量的变幻而变幻，即流量大，涡轮的转速也大，再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲，经前置放大器放大后，送入显示仪表举行计数和显示，按照单位时光内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。
涡轮变送器的工作原理是当流体沿着管道的轴线方向流淌，并冲击涡轮叶片时，便有与流量qv 、流速V和流体密度ρ乘积成比例的力作用在叶片上，推进涡轮旋转。
在涡轮旋转的同时，叶片周期性地切割电磁铁产生的磁力线，转变线圈的磁通量。
按照电磁感应原理，在线圈内将感应出脉动的电势信号，此脉动信号的频率与被测流体的流量成正比。
涡轮变送器输出的脉冲信号，经前置于放大器放大后，送入显示仪表，就可以实现流量的测量。
2 涡轮番量计的选型（1）流量计本体最好选区用316不锈钢材料以防腐，如是防爆区还必需是防爆结果。
（2）轴承普通有炭化钨，聚四氟乙烯，碳石墨三种规格：碳化钨的精度最高，它作为工业控制的标准件；聚四氟乙烯，碳石墨能防腐，普通在化工场所优先考虑。
轴承的寿命流速的平方成正反比，故流速最好的在最大流速的1/3速度比较好。
（3）感应探头是检测转动体的运动并把它转化为脉冲数字电信号，它电磁线圈输出值临近正弦曲线，脉冲信号的频率范围随测量的流量大小成线性变幻，典型的范围为10:1，25:1 和100:1三种规格。
电磁线圈的普通小于2000Ω，大于该值可能损坏。
3 涡轮番量计的安装（1）变送器的电源线采纳金属屏蔽线，接地要良好牢靠。
电源为直流24V，650Ω阻抗。
（2）变送器应水安全装，避开垂直安装，并保证其前后有适应的直管第1页共3页。
涡轮流量计注油的步骤及要求
涡轮流量计注油的步骤及要求1. 什么是涡轮流量计？涡轮流量计，听起来就像是个高大上的玩意儿，其实就是一种测量液体流量的小家伙。
简单来说，它能帮我们精确地知道液体的流动速度，就像是给我们的管道装了个“测速仪”。
不过，这家伙可不能没有油哦，油就像是它的“动力源”，缺了它，涡轮就得“休假”了。
为了让这小子保持活力，我们得定期给它注油，今天就来聊聊注油的步骤和要求。
2. 注油前的准备2.1 检查设备在我们正式开始之前，先来个全方位检查。
这就像打仗前的侦查，绝不能大意。
首先，看看流量计的外观，确保没有损坏的地方。
接着，检查连接管道，看看有没有泄漏的情况。
再说了，要是流量计的表面上满是油污，那可真是个“扣分项”！保持设备干净，不仅能让人看着舒服，还能延长它的使用寿命。
2.2 选择合适的油油的选择可不能随便哦。
不同的涡轮流量计对油的要求也不一样，得看看说明书上怎么说。
一般来说，专用的润滑油是最好的选择。
记得不要用那种劣质的油，质量不过关，流量计就像是吃了过期食品，肯定没好结果！选对了油，涡轮流量计才能如鱼得水，游刃有余。
3. 注油的步骤3.1 注油准备首先，咱们得把涡轮流量计给关掉。
你要是让它开着，油往里注的过程中，它可是会“抗议”的，搞不好还会弄得一团糟。
关闭后，接下来就是找出油嘴。
这个油嘴就像流量计的“嘴巴”，一不小心就得喂错了。
确保油嘴干净，准备好注油工具，比如注油器。
3.2 开始注油现在，终于可以开动手了。
把注油器对准油嘴，轻轻地按压，让油慢慢流入涡轮流量计。
别急，慢慢来，就像给植物浇水，不能一下子给太多，要让它慢慢吸收。
观察油的流动，看看是不是顺畅，如果感觉阻力大，那可得检查一下，别把油堵了。
油注入到一定的量就行了，别把它灌得满满的，流量计可不喜欢“过饱”的感觉。
4. 注油后的检查与维护4.1 检查泄漏油注完之后，千万别急着走，得仔细检查一下。
看油嘴周围有没有渗漏的现象，如果有，那可真是个“麻烦事”！处理这些小漏点，就像是在打扫卫生，及时清理，不然时间久了，麻烦可就大了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内螺纹M20×1.5（LWGY-□C型）
防爆等级
ExdIIBT6
防护等级
IP65
仪表口径（mm）[1]
正常流量范围（m3/h）
扩展流量范围（m3/h）
常规耐受压力（MPa）
特制耐压等级（MPa）（法兰连接方式）
DN 4
0.04～0.25
0.04～0.4
6.3
12、16、25
DN 6
0.1～0.6
被测介质温度（℃）
-20～+120℃
环境条件
温度－10～+55℃，相对湿度5%～90%，大气压力86～106KPa
输出信号
4-20mADC电流信号（LWGY-□C型）
供电电源
LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC
信号传输线
2×0.3（二线制）
传输距离
≤1000m
50
50mm，标准量程4～40m3/h，宽量程为2～40m3/h
65
65mm，标准量程7～70m3/h，宽量程为4～70m3/h
80
80mm，标准量程10～100m3/h，宽量程为5～100m3/h
100
100mm，标准量程20～200m3/h，宽量程为10～200m3/h
125
125mm，标准量程25～250m3/h，宽量程为13～250m3/h
高精度的可达0.2级
环境温度：-20℃～50℃
介质温度： 测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力：86KPa～106KPa
公称压力：1.6 Mpa、2.5Mpa、6.4Mpa、25Mpa
防爆等级：ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
10
精度1.0级
涡轮
类型
W
宽量程涡轮
S
标准涡轮
材质
S
304不锈钢
L
316（L）不锈钢
防爆
E
防爆型（防爆等级：ExdⅡBT6）
压力等级
N
常规
H(x)
高压
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
编辑本段涡轮流量计安装注意事项
为了确保涡轮流量计的测量准确,必须正确地选择安装位置和方法
Q——流体的瞬时流量（工作状态下）[m/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
四、技术参数：
公称口径： 管道式：DN4～DN200
插入式：DN100～DN2000
精度等级： 管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
4～70
2.5
4.0、6.3、12、16、25
DN 80
10～100
5～100
2.5
4.0、6.3、12、16、25
DN 100
20～200
10～200
2.5
4.0、6.3、12、16、25
DN 125
25～250
13～250
1.6
2.5、4.0
DN 150
30～300
15～300
1.6
2.5、4.0
0.06～0.6
6.3
12、16、25
DN 10
0.2～1.2
0.15～1.5
6.3
12、16、25
DN 15
0.6～6
0.4～8
6.3、2.5（法兰）
4.0、6.3、12、16、25
DN 20
0.8～8
0.45～9
6.3、2.5（法兰）
4.0、6.3、12、16、25
DN 25
1～10
0.5～10
产品概述
涡轮流量计结构
一、优点:
二、特点：
三、工作原理：
四、技术参数：
五、涡轮流量计类别
涡轮流量计用途
涡轮流量计安装注意事项
涡轮流量计基本型传感器/变送器（图）
智能一体化涡轮流量计（图）
引智能温压补偿型气体涡轮流量计(图)
智能气体涡轮流量计
涡轮流量计传感器
仪表结构及安装方式：
涡轮流量计的安装使用和调整
智能气体涡轮流量计
涡轮流量计传感器
仪表结构及安装方式：
涡轮流量计的安装使用和调整
(1)安装
⑵使用和调整
涡轮流量计型号及规格说明
涡轮流量计的应用
同名文献图书
基本信息
内容简介
图书目录
展开
编辑本段产品概述
采用涡轮进行测量的流量计。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线
★容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，
★内部清洗简单。
★有较强抗磁干扰和振动能力、性能可靠、寿命长
★下限流速低,测量范围宽，
★现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，
★耐腐蚀，适用于酸碱溶液
三、工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电
★采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
★屏显示方便的人机界面实现，以标准485形式进行数据传输。
★采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
★采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。
（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离： 传感器至显示仪距离可达500m
五、涡轮流量计类别
（1）插入式涡轮流量计
（2）气体涡轮流量计
（3）智能涡轮流量计
（4）液体涡轮流量计
（5）卡箍式液体涡轮流量计
（6）防腐型涡轮流量计
编辑本段涡轮流量计用途
涡轮流量计是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
显示方式： （1）远传显示：脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
（3）温度压力补偿型：
(1)安装
⑵使用和调整
涡轮流量计型号及规格说明
涡轮流量计的应用
同名文献图书
基本信息
内容简介
图书目录
产品概述
涡轮流量计结构
一、优点:
二、特点：
三、工作原理：
四、技术参数：
五、涡轮流量计类别
涡轮流量计用途
涡轮流量计安装注意事项
涡轮流量计基本型传感器/变送器（图）
智能一体化涡轮流量计（图）
引智能温压补偿型气体涡轮流量计(图)
涡轮流量计全图
圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1，精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
涡轮流量计的口径、精度与流量参数：
仪表口径及连接方式[1]
4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级
±0.5%R
量程比
1:10；1:15；1:20
仪表材质
304不锈钢、316（L）不锈钢等
脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m]，由校验单给出。若以[1/L]为单位Q=3.6×f/k
对直管段的要求：流量计必须水平安装在管道上（管道倾斜在5以内），安装时流量计轴线应与管道轴线同心，流向要一致。流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。
对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
DN 200
80～800
