中考物理专题20.6磁学作图问题(拓展解析版)
第二十章电与磁专题20.6 磁学作图问题（拓展）1.安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。
2.利用安培定则作图考法:（1）已知螺线管的导线绕法和电流方向，标出螺线管两端的N、S极；（2）已知螺线管的导线绕法和螺线管两端的N、S极，标出电流方向；（3）已知电流方向、螺线管两端的N、S极，画出螺线管的导线绕法。
3.磁学作图的理论依据（1）通电直导线周围的磁场方向的判定。
（2）安培定则。
4.磁学作图注意事项抓住"右手螺旋定则"三个要点：(1)出右手；(2)四指与电流方向一致；(3)大拇指所指为N极方向。
5.根据以下规律和规定来完成作图（1）同名磁极相互排斥，异名磁极相互吸引．（2）磁感线的方向从N极到S极．（3）小磁针N极的指向与该点磁感线的方向一致．（4）安培定则，四指指向为电流方向，大拇指指向为N极方向．（5）磁感线是带箭头的曲线，通电螺线管外部和内部磁场的方向相反。
外部磁场的磁感线两端要与磁极接触。
【例题1】指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地磁场指示方向。
如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。
【答案】如图所示。
【解析】地磁场的地磁南极在地理北极附近，地磁南极在地理北极附近；小磁针北极指向地理北极，磁感线的切线方向为该点的磁场方向，在在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。
2．【例题2】如图所示，请根据小磁针指向确定电源a端的极性，用“+”或“﹣”填在（）内。
【答案】如图所示：。
【解析】已知小磁针指向，根据磁极间的相互作用可确定螺线管的极性，然后利用安培定则可确定电源a 端的极性。
已知小磁针右端为N极，根据磁极间的相互作用可确定螺线管的左端为S极，右端为N极，用右手握住螺线管，大拇指所指的方向为N极方向，四指指向电流方向，则电流从螺线管的左端流入，所以电源a 端为正极。
初三物理磁学专题

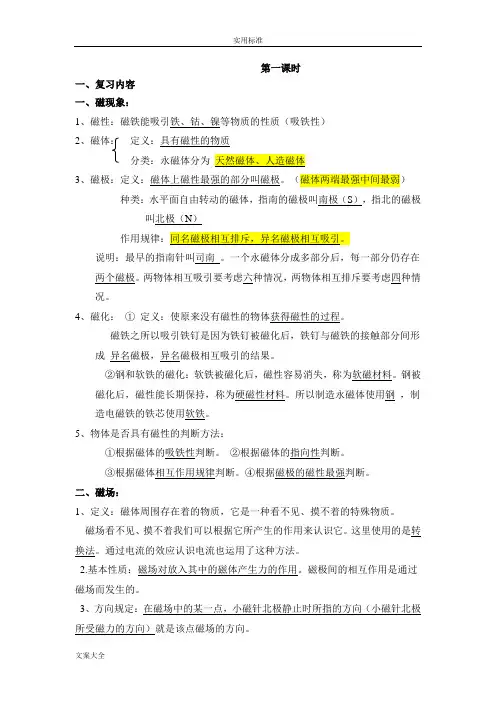

第一课时一、复习内容一、磁现象：1、磁性：磁铁能吸引铁、钴、镍等物质的性质（吸铁性）2、磁体：定义：具有磁性的物质分类：永磁体分为3、磁极：定义：磁体上磁性最强的部分叫磁极。
（磁体两端最强中间最弱）种类：水平面自由转动的磁体，指南的磁极叫南极（S），指北的磁极叫北极（N）说明：最早的指南针叫司南。
一个永磁体分成多部分后，每一部分仍存在两个磁极。
两物体相互吸引要考虑六种情况，两物体相互排斥要考虑四种情况。
4、磁化：①定义：使原来没有磁性的物体获得磁性的过程。
磁铁之所以吸引铁钉是因为铁钉被磁化后，铁钉与磁铁的接触部分间形成异名磁极，异名磁极相互吸引的结果。
②钢和软铁的磁化：软铁被磁化后，磁性容易消失，称为软磁材料。
钢被磁化后，磁性能长期保持，称为硬磁性材料。
所以制造永磁体使用钢，制造电磁铁的铁芯使用软铁。
5、物体是否具有磁性的判断方法：①根据磁体的吸铁性判断。
②根据磁体的指向性判断。
③根据磁体相互作用规律判断。
④根据磁极的磁性最强判断。
二、磁场：1、定义：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质。
磁场看不见、摸不着我们可以根据它所产生的作用来认识它。
这里使用的是转换法。
通过电流的效应认识电流也运用了这种方法。
2.基本性质：磁场对放入其中的磁体产生力的作用。
磁极间的相互作用是通过磁场而发生的。
3、方向规定：在磁场中的某一点，小磁针北极静止时所指的方向（小磁针北极所受磁力的方向）就是该点磁场的方向。
4、磁感应线：①定义：在磁场中画一些有方向的曲线。
任何一点的曲线方向都跟放在该点的磁针北极所指的方向一致。
②方向：磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极。
③典型磁感线：④说明：A 、磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在的。
但磁场客观存在。
B 、用磁感线描述磁场的方法叫建立理想模型法。
C 、磁感线是封闭的曲线。
D 、磁感线立体的分布在磁体周围，而不是平面的。
物理九年级磁学知识点
物理九年级磁学知识点磁学作为物理学的一个重要分支，研究了磁力及其作用、磁场的形成等内容。
在九年级的物理学习中，我们需要掌握一些基本的磁学知识点。
下面将介绍九年级的磁学知识点，帮助大家全面理解并掌握这些内容。
一、磁性物质1. 对磁针的作用：磁性物质具有吸引磁针的特性，可以将磁性物质分为磁铁和非磁铁。
磁铁具有明显吸引磁针的特性，如铁、钴、镍等；非磁铁则无法吸引磁针。
2. 磁场的两极性：磁铁都有两个相互作用的极，分别称为南极和北极。
磁铁的南北极之间存在着磁场，磁场是磁体周围的一种特殊空间。
二、磁场与磁力1. 磁场的表示方法：用力线图表示磁场，力线由南极指向北极，力线的分布形态与磁铁的形状关系密切。
2. 磁力的产生：两个磁铁相互作用时，会产生相互吸引或相互排斥的磁力。
同名极相斥，异名极相吸。
3. 磁力与磁场强度的关系：磁力的大小与磁铁的磁场强度以及物体在磁场中的位置有关。
磁场强度越大，磁力也越大；物体离磁铁越近，磁力也越大。
三、电磁感应1. 移动导体在磁场中的感应：当一个导体在磁场中移动时，导体中会产生感应电流。
当导体与磁场垂直时，感应电流的大小与导体速度、导体长度以及磁感应强度有关。
2. 电磁感应规律：法拉第感应定律表明，变化的磁场能够产生感应电流，感应电流的方向与磁场变化的方向有关。
当导体与磁场相对运动时，感应电流的方向满足左手定则。
四、电磁铁与电动机1. 电磁铁的构成：电磁铁是利用导体通电产生的磁场吸引铁磁物体的装置。
它由线圈和铁芯构成，线圈通电时，产生的磁场使铁芯磁化。
2. 电动机的工作原理：电动机是将电能转化为机械能的装置。
它利用导体在磁场中受力而旋转的特性，通过电流的变化产生磁场，并利用磁场与电流相互作用的力使电动机旋转。
五、应用领域1. 电磁铁的应用：电磁铁广泛应用于工农业生产以及日常生活中，如电铃、大型起重机械、医疗设备等。
2. 电磁感应的应用：电磁感应在变压器、发电机、电磁炉等领域都起到了重要作用。
初中物理磁学知识点
初中物理磁学知识点一、磁现象1. 磁性物体能够吸引铁、钴、镍等物质的性质叫磁性。
具有磁性的物体叫磁体。
磁体有天然磁体（如磁石）和人造磁体。
2. 磁极磁体上磁性最强的部分叫磁极。
磁体有两个磁极，分别叫南极（S极）和北极（N极）。
同名磁极相互排斥，异名磁极相互吸引。
3. 磁化使原来没有磁性的物体获得磁性的过程叫磁化。
例如，用磁体靠近或接触大头针，大头针就会被磁化而具有磁性。
二、磁场1. 磁场的概念磁体周围存在着一种看不见、摸不着的物质，能使磁针偏转，这种物质叫磁场。
2. 磁场的方向在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
3. 磁感线为了形象地描述磁场，在磁场中画一些有方向的曲线，曲线上任何一点的切线方向都跟放在该点的磁针北极所指的方向一致，这样的曲线叫磁感线。
磁感线是闭合曲线，在磁体外部，磁感线从N极出发，回到S极；在磁体内部，磁感线从S极指向N极。
磁感线的疏密程度表示磁场的强弱，磁感线越密的地方磁场越强。
三、地磁场1. 地磁场的存在地球周围存在着磁场，叫地磁场。
2. 地磁场的特点地磁的北极在地理的南极附近，地磁的南极在地理的北极附近。
小磁针静止时能指南北就是因为受到地磁场的作用。
四、电流的磁效应1. 奥斯特实验1820年，丹麦物理学家奥斯特发现：通电导线周围存在着磁场，其方向与电流方向有关。
奥斯特实验表明电流周围存在磁场，这是第一个揭示电和磁之间有联系的实验。
2. 通电螺线管的磁场通电螺线管外部的磁场和条形磁体的磁场相似。
通电螺线管的磁场方向与电流方向有关，可以用安培定则（右手螺旋定则）来判断：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
五、电磁铁1. 电磁铁的构造电磁铁是带有铁芯的螺线管。
2. 电磁铁的特点电磁铁磁性的有无可以通过通断电来控制。
电磁铁磁性的强弱与电流大小、线圈匝数有关。
电流越大、线圈匝数越多，电磁铁的磁性越强。
电磁铁的磁极方向可以通过改变电流方向来控制。

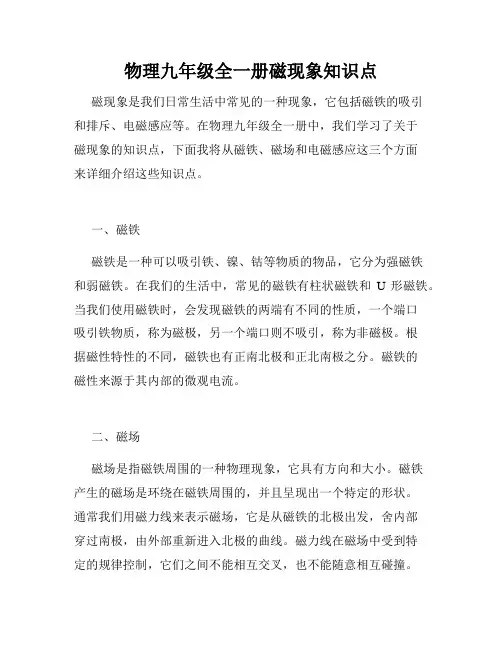

物理九年级全一册磁现象知识点
物理九年级全一册磁现象知识点磁现象是我们日常生活中常见的一种现象，它包括磁铁的吸引和排斥、电磁感应等。
在物理九年级全一册中，我们学习了关于磁现象的知识点，下面我将从磁铁、磁场和电磁感应这三个方面来详细介绍这些知识点。
一、磁铁磁铁是一种可以吸引铁、镍、钴等物质的物品，它分为强磁铁和弱磁铁。
在我们的生活中，常见的磁铁有柱状磁铁和U 形磁铁。
当我们使用磁铁时，会发现磁铁的两端有不同的性质，一个端口吸引铁物质，称为磁极，另一个端口则不吸引，称为非磁极。
根据磁性特性的不同，磁铁也有正南北极和正北南极之分。
磁铁的磁性来源于其内部的微观电流。
二、磁场磁场是指磁铁周围的一种物理现象，它具有方向和大小。
磁铁产生的磁场是环绕在磁铁周围的，并且呈现出一个特定的形状。
通常我们用磁力线来表示磁场，它是从磁铁的北极出发，舍内部穿过南极，由外部重新进入北极的曲线。
磁力线在磁场中受到特定的规律控制，它们之间不能相互交叉，也不能随意相互碰撞。
三、电磁感应电磁感应是指通过改变磁场或者是在磁场中有导体运动时，产生电流的现象。
电磁感应的重要性在于它是电磁感应定律的实际应用。
通常情况下，磁场变化越快，导体中电流的大小就越大。
根据电磁感应的原理，我们可以制造电磁铁、发电机等。
电磁铁是一种可以通过激励磁铁产生磁场，从而形成吸附铁磁物体的装置。
发电机则是通过磁场与导线的相互作用，将机械能转化为电能的装置。
总结一下，物理九年级全一册中关于磁现象的知识点包括磁铁、磁场和电磁感应。
磁铁是一种吸引铁、镍、钴等物质的物品，分为强磁铁和弱磁铁，具有磁极和非磁极的特性。
磁场是环绕在磁铁周围的一种物理现象，具有方向和大小，通过磁力线来表示。
电磁感应是指通过改变磁场或有导体运动时，产生电流的现象，它是电磁感应定律的实际应用。
通过对这些知识点的学习，我们可以更好地理解和应用磁现象，丰富我们的物理知识，并在实际生活中运用它们。
初中物理中考电磁学专项练习(计算题)201-300(含答案解析)
初中物理中考电磁学专项练习（计算题)201-300（含答案解析) 学校:___________姓名：___________班级：___________考号：___________一、计算题1．如图甲所示，电源电压恒定，R0为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示．求：（1）滑动变阻器R的最大阻值；（2）R0的阻值及电源电压；（3）当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率．2．如图所示的电路中，只闭合S1时，通过R2的电流是1.5 A，R1＝30 Ω，R2＝20 Ω．求：（1）电源电压是多大；（2）只闭合S2时，通电20 s电流通过R1产生的电热是多少；（3）使开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少．3．如图所示的电路中，小灯泡上标有“6V 3.6W”字样，滑动变阻器R1的最大电阻为40Ω．当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）．求：（1）电源电压．（2）当只闭合S 、S 2，滑动变阻器的滑片P 在A 端时，小灯泡两端的实际电压．（3）小灯泡消耗的最小电功率（不能为0）．4．小明将规格为“220 V 1 210 W”的电热水器单独接入电路中，测得在2 min 内电能表的转盘转过40转(电能表表盘上标有1 200 r/ kW·h 字样)，求： (1)该电热水器的实际功率；(2)电路中的实际电压；(3)若该电热水器加热效率为90%，求在该电压下将5 kg 、25 ℃的水加热到55 ℃需要的时间．5．如图甲所示，滑动变阻器R 2标有“50Ω 1A”字样，电源电压为8V 且保持不变。
当开关S 闭合时，电流表A 1和A 2的指针偏转情况如图乙所示。
求：（1）电阻R 1的阻值（2）通电100s ，电流通过电阻R 1产生的热量；（3）再次移动滑动变阻器R 2的滑片P ，使两电流表指针偏离零刻度的角度相同，此时滑动变阻器R 2消耗的电功率P 2。
物理九年级上册知识点磁
物理九年级上册知识点磁磁是一种特殊的物质，它具有吸引铁、钢等磁性材料的能力。
在物理九年级上册中，我们学习了与磁有关的多个知识点，接下来将对这些知识点进行一一介绍。
1. 磁的性质磁的主要性质包括吸引性、磁性和方向性。
首先，磁具有吸引铁、钢等磁性物体的特性。
当一个磁体靠近铁、钢等物体时，它们会相互吸引，表现出吸引性。
其次，磁也具有磁性，即磁可以“传染”给其他物体，使它们也具备磁性。
最后，磁的方向性指的是磁有南极和北极之分。
相同方向的磁极之间会相互排斥，而不同方向的磁极之间则会相互吸引。
2. 磁的种类磁根据来源可分为天然磁和人工磁。
天然磁是指直接存在于自然界中的磁体，最典型的例子是自然磁石，如磁铁矿石。
人工磁是指通过特殊处理制备的磁体，最常见的人工磁是永磁体和电磁体。
3. 磁场磁体周围存在着一个磁场。
磁场是一种特殊的物理场，用来描述磁的作用范围。
磁场的单位是特斯拉（T）。
在磁场中，磁感线是用来表示磁场强度和方向的虚拟线条，指向磁南极的方向。
磁感线的形状可以通过使用磁细铁粉或散铁丝的实验方法观察得到。
4. 磁力磁力是磁体对其他磁性物体施加的吸引力或排斥力。
磁力的大小和方向由磁的特性和磁场决定。
按照“同性相斥，异性相吸”的原则，相同磁极之间会相互排斥，而不同磁极之间则会相互吸引。
磁力的大小与磁体的性质和距离有关。
5. 磁的应用磁在我们日常生活中有着广泛的应用。
其中最常见的应用就是制作磁铁和电磁铁。
磁铁被广泛应用于家庭用品、电子产品和工业设备等领域，如冰箱门上的磁吸门封、扬声器中的磁铁等。
电磁铁由电磁线圈和磁性材料组成，通过通电来产生磁场，可以用于杂物吸附、电磁铁门、电磁铁制动器等应用。
总结起来，物理九年级上册的磁学知识点主要包括磁的性质、磁的种类、磁场、磁力以及磁的应用等内容。
通过对这些知识的学习，我们可以更好地理解和应用磁的特性，为后续的学习打下坚实的基础。
以上就是关于物理九年级上册知识点磁的介绍，希望对你有所帮助！。
九年级磁知识点
九年级磁知识点磁知识是九年级物理学习中的重要内容之一。
通过学习磁知识，我们可以更好地了解和掌握磁场的基本性质、磁力的作用规律以及与电磁的关系。
本文将介绍九年级磁知识的核心内容。
一、磁场的基本性质1. 磁场是物质所具有的一种性质，具有磁性的物体周围都存在磁场。
2. 磁场由磁体产生，磁场的方向由磁体的南极指向北极。
3. 磁场的强弱与距离和磁体的特性有关，离磁体越近磁场越强。
二、磁力的作用规律1. 磁力是指磁场对物体所产生的作用力，是与物体运动状态相关的力。
2. 磁力的方向符合右手定则，即伸直右手的四指指向磁场方向，磁极指向物体方向，大拇指指向磁力方向。
3. 磁力的大小与物体磁性以及物体在磁场中的位置和速度有关，磁性较强的物体受到的磁力较大。
三、电磁感应与电磁感应定律1. 当导体与磁场相对运动或磁场发生变化时，导体内会产生感应电动势。
2. 电磁感应定律规定了感应电动势的大小和方向。
当导体与磁场相对运动时，感应电动势的大小与导体的运动速度、磁感应强度和导体的长度有关。
3. 利用电磁感应，可以实现电磁感应发电机的工作原理，将机械能转换为电能。
四、电磁铁和电磁继电器1. 电磁铁是利用电磁吸引性质制作的一种电磁装置。
当电流通过线圈时，产生的磁场会使铁芯具有磁性，从而产生吸引力。
2. 电磁继电器是一种电控开关装置，由电磁铁和触点组成。
当线圈中通过电流时，电磁铁吸引触点闭合或断开，实现电路的开关控制。
五、电磁感应与电磁波1. 根据法拉第电磁感应定律，变化的磁场可以引起感应电动势，而变化的电场也可以产生感应磁场。
2. 利用这一原理，我们可以将电能转换为磁能，进而实现电磁波的传播。
电磁波是由变化的电场和磁场相互耦合产生的，具有传播速度快、波长和频率可调节等特点。
综上所述，九年级磁知识点主要包括磁场的基本性质、磁力的作用规律、电磁感应与感应定律、电磁铁和电磁继电器以及电磁感应与电磁波的关系。
通过深入学习和掌握这些知识点，我们可以更好地理解磁学原理，提高对物理学的整体理解和应用能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一课时一、复习内容一、磁现象：1、磁性：磁铁能吸引铁、钴、镍等物质的性质（吸铁性）2、磁体：定义：具有磁性的物质分类：永磁体分为3、磁极：定义：磁体上磁性最强的部分叫磁极。
（磁体两端最强中间最弱）种类：水平面自由转动的磁体，指南的磁极叫南极（S），指北的磁极叫北极（N）说明：最早的指南针叫司南。
一个永磁体分成多部分后，每一部分仍存在两个磁极。
两物体相互吸引要考虑六种情况，两物体相互排斥要考虑四种情况。
4、磁化：①定义：使原来没有磁性的物体获得磁性的过程。
磁铁之所以吸引铁钉是因为铁钉被磁化后，铁钉与磁铁的接触部分间形成异名磁极，异名磁极相互吸引的结果。
②钢和软铁的磁化：软铁被磁化后，磁性容易消失，称为软磁材料。
钢被磁化后，磁性能长期保持，称为硬磁性材料。
所以制造永磁体使用钢，制造电磁铁的铁芯使用软铁。
5、物体是否具有磁性的判断方法：①根据磁体的吸铁性判断。
②根据磁体的指向性判断。
③根据磁体相互作用规律判断。
④根据磁极的磁性最强判断。
二、磁场：1、定义：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质。
磁场看不见、摸不着我们可以根据它所产生的作用来认识它。
这里使用的是转换法。
通过电流的效应认识电流也运用了这种方法。
2.基本性质：磁场对放入其中的磁体产生力的作用。
磁极间的相互作用是通过磁场而发生的。
3、方向规定：在磁场中的某一点，小磁针北极静止时所指的方向（小磁针北极所受磁力的方向）就是该点磁场的方向。
4、磁感应线：①定义：在磁场中画一些有方向的曲线。
任何一点的曲线方向都跟放在该点的磁针北极所指的方向一致。
②方向：磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极。
③典型磁感线：④说明：A 、磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在的。
但磁场客观存在。
B 、用磁感线描述磁场的方法叫建立理想模型法。
C 、磁感线是封闭的曲线。
D 、磁感线立体的分布在磁体周围，而不是平面的。
E 、磁感线不相交。
F 、磁感线的疏密程度表示磁场的强弱。
56、地磁场：① 定义：在地球周围的空间里存在的磁场，磁针指南北是因为受到地磁场的作用。
② 磁极：地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近。
③ 磁偏角：首先由我国宋代的沈括发现。
二、典型例题例1：小磁针在条形磁铁的轴线上静止，如图4所示。
请画出条形磁铁的一条磁感线，并标出小磁针的N 、S极。
例2：（2006年泰州市）图8为两个条形磁体及其它们之间的磁感线，请在图中标出条形磁体的N 、S 极以及磁感线的方向．例3：磁 悬 浮 列 车磁悬浮列车是由无接触的电磁悬浮、导向和驱动系统组成的新型交通工具，是高新技术的产物．上海磁悬浮列车示范运营线项目于2006年4月26日正式通过国家竣工验收．正线全长约30km ，设计最高运行时速430km ／h ，单向运行时间7min20s ．NS(1)上海磁悬浮列车的结构如图甲所示．要使列车悬浮起来，车身线圈的上端是_________极．若列车总质量是20t，磁悬浮列车行驶时，强大的磁力使列车上升10mm，那么上升过程中磁力对列车做功_________J．(g取10N／kg)(2)如果列车在单向运行过程中，只停靠一站，那么，停靠时间约为_________s(设磁悬浮列车全程均以360km／h的速度行驶)．(3)图乙是另一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上(紧靠铁轨上方)的电阻非常小的螺线管．B中电流方向如图乙所示，请在图中标出通电螺线管的N极，螺线管B与电磁铁A之间相互_________ (选填“排斥”或“吸引”)，从而使列车悬浮在铁轨上方．四、堂上练习1、如图3所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有A.磁性B.导电性C.弹性D.绝缘性2、（丽水市课改区）地球是一个大磁体，它的周围存在磁场。
小青同学看了“机遇号”探测器降落火星的电视新闻后，想到：“火星的周围也存在磁场吗？”假若你能降落到火星，请用一个简单的实验来研究这个问题。
你的做法是：；3、（无锡市）我国古代劳动人民有许多重大的发明创造.如图甲是河南登封观星台上的一个巨大圭表,太阳光照射到石柱(表)上,在石柱(表)上会留下石柱的影子，古人凭借影子的不同情况来判断节气和时辰。
影子的形成说明光是传播的。
如图乙所示的司南是把天然磁石琢磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方，说明长柄是磁体的极。
4、（08年临沂市）电冰箱门上装有磁性密封条，是利用了＿＿＿＿＿＿＿＿＿＿的原理，而磁带和磁卡则是利用了它们能够被＿＿＿＿＿＿＿的原理。
5、（福州市）磁悬浮列车是在车厢和铁轨上分别安放磁体，利用同名磁极相互，使列车离开地面，从而减小列车运行时的阻力，提高车速。
五、教学反思第二课时一、复习内容电流的磁场：①奥斯特实验：通电导线的周围存在磁场，称为电流的磁效应。
该现象在1820年被丹麦的物理学家奥斯特发现。
该现象说明：通电导线的周围存在磁场，②通电螺线管的磁场：通电螺线管的磁场和条形磁铁的磁场一样。
其两端的极性跟电流方向有关，电流方向与磁极间的关系可由安培定则来判断。
1.右手螺旋定则――用右手握住螺线管，让四指弯曲且跟螺线管中电流的方向一致，则大拇指所指的那端就是螺线管的北极。
③应用：电磁铁（1）定义――电磁铁是一个带有铁芯的螺线管。
（2）构造――电磁铁是由线圈和铁芯两部分组成的。
（3）特点――电磁铁通电时有磁性，断电时磁性消失；通过电磁铁的电流越大，电磁铁的磁性越强；当电流一定时，电磁铁线圈的匝数越多，磁性越强。
即，2.①电磁铁磁性的有无，可由通断电来控制。
3.②电磁铁磁性的强弱，可由电流大小和线圈匝数来控制。
4.③电磁铁的极性位置，可由电流方向来控制。
D、应用：电磁继电器、电话电磁继电器：实质由电磁铁控制的开关。
应用：用低电压弱电流控制高电压（1）结构――电磁继电器的主要部件是电磁铁、衔铁、弹簧和触点。
（2）原理――如图所示，是一个利用电磁继电器来操纵电动机的电路。
其中电源E1、电磁铁线圈、开关S1组成的控制电路；而电源E2、电动机M、开关S2和触点开关S组成工作电路。
当S1闭合时，电磁铁线圈中有电流通过，电磁铁将衔铁吸下，触点开关接通，电动机便转动起来；当断开S1时，电磁铁中失去电流，电磁铁失去磁性，弹簧使衔铁上升，触点开关断开，电动机停止运转。
5.（3）作用――使用继电器不仅可保证操作人员的安全，而且能帮助人们实现遥控和生产自动化。
电话：组成：话筒、听筒。
基本工作原理：振动、变化的电流、振动。
二、技巧指导6.【右手螺旋定则的应用】7.应用右手螺旋定则的时候，要明确定则中的拇指和弯曲的四指分别表示什么。
对于螺线管的绕制方向，要求会看图，能根据图分析电流的方向。
当图形是画在纸上的，由于手不能直接握住螺线管，就给判定带来了困难。
此时可按下述的方法进行判断：8.①为了便于想象，可以手握一支钢笔或纸筒来与图形对照。
9.②标出螺线管能看到的一面导线的电流方向；伸开右掌，掌心握住表示螺线管的钢笔或纸筒，让弯曲的四指与电流的方向一致。
10.③此时拇指的指向就是螺线管的北极方向。
三、典型例题例1如图所示，是研究“通电螺线管周围磁场强弱”的实验电路图。
(1)要改变通电螺线管线圈中的电流大小，可通过来实现；(2)要判断通电螺线管周围磁场强弱，可通过观察来确定。
例2：根据如图所示的小磁针指向，画出通电螺线管的导线绕法．例3：在图中标出通电螺线管A端和永磁体B端的磁极极性，并标出磁感线的方向. 例4：小张同学在做“制作、研究电磁铁”的实验中，猜想电磁铁的磁性强弱应该与电流大小有关，还与线圈的匝数有关.为此他用铁钉和漆包线绕制成匝数不同的甲、乙两个电磁铁，并找来了相关的实验器材,如图所示.请你将图中器材连成一个电路，使该电路既能用来做探究磁性强弱与匝数多少有关，又能用来探究与电流大小有关的实验.（1）研究磁性强弱跟线圈的匝数关系时，闭合开关S后，通过观察比较得出结论；（2）在（1）的基础上，再研究磁性强弱跟线圈中的电流关系时，只需移动变阻器滑片的位置，通过观察比较得出结论；（3）实验中小张采用的研究方法是.四、堂上练习。
1、如图所示为录音机上的录音磁头简图。
录音时，声音先转变成强弱变化的电流，当电流通过录音磁头上的线圈时，线圈就具有性，铁芯缝隙a处就产生。
2、下表列出的是在进行探究实验时遇到的一些实际问题，请你把解决问题的方如图是动圈式麦克风的结构示意图。
当你对着它说话或唱歌时，人声带由于而产生的声音，通过传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，线圈的这种运动能产生随着声音变化而变化的，线圈在运动中能量的转化情况是。
4、图3是温度自动报警器的原理图，它运用了许多物理知识。
以下说法中不正确的是A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关五、教学反思第三课时一、复习过程(一)磁场对电流的作用：11.1的作用，力的方向与磁场方向和电流方向有关。
3（2）构造――直流电动机模型主要由磁铁（定子）、线圈（转子）、换向器和电刷四部分组成，其中，最简单的换向器是两个彼此绝缘的金属半环，它的作用是当通电线圈由于惯性刚转过平衡位置时，立刻改变线圈中的电流方向，以保持线圈的持续转动。
（3）(二)电磁感应（磁生电）：种现象叫做电磁感应。
2.感应电流――电磁感应现象中产生的电流叫做感应电流。
感应电流的产生条件：13.感应电流的方向跟磁场方向和导体切割磁感线运动的方向有关。
3.发电机：（1）（2）、滑环和电刷。
4.方向不变的电流叫做直流电。
14.大小和方向作周期性改变的电流叫做交流电。
15.交流电的周期――电流发生一个周期性变化所用的时间，其单位就是时间的单位秒（s）。
16.交流电的频率――电流每秒发生周期性变化的次数。
其单位是赫兹，符号是Hz。
频率和周期的数值互为倒数。
二、典型例题例1 1、请根据图中小磁针静止时的指向，标出通电螺线管的N 、S 极和电源的正、负极。
2、标出图15中通电螺线管的N 、S 极。
3、在图9中，根据通电螺线管的N 、S 极，在图中分别标出电源的正负极和两小磁针静止时的N 、S 极。
4、小磁针静止时的指向如图所示，请画出通电螺线管的绕线情况．5、螺线管通电后，小磁针静止时指向如图3所示，请在图中标出通电螺线管的N 、S 极，并标出电源的正、负极．6、根据小磁针的指向标出图15中通电螺线管的电流方向。
7、在图7中根据电流方向标出通电螺线管的N ，S 极．（如图所示）8、请在图9中标出螺线管N 、S 极。
例3：小文同学学习了有关物理知识后，设想制作一个电动充气泵，她画出了如图15所示的结构示意图，图中E 为电流大小和方向都不断变化的交流电．（1）你认为小文的设想运用了哪些物理知识？（至少写出3个）① ；②；③ ．（2）若电流从电源的a 端流入时，小磁铁向下运动，则此时电磁铁的上端为 极，小磁铁的下端为 极．例4 小芳在做探究感应电流方向与哪些因素有关时，猜想金属棒在磁场中运 动产生的感应电流的方向可能与磁场的方向有关，也可能与金属棒的运动方向有关。
