吸粪车工作原理和结构
污水粪便抽吸机的原理
污水粪便抽吸机的原理
污水粪便抽吸机主要用于抽污水、污泥浆和混有较小悬浮杂物的流体,适宜于大、中、小城镇环卫、物业管理、市政部门使用；
三轮吸粪车，吸污车：又称真空吸粪车，真空吸污车，抽粪车，吸粪吸污车，吸粪车主要用于城镇环卫，街道公共厕所，下水管道清理粪便和污泥。
罐型为椭圆罐，配真空吸粪泵，水油分离器，配一根5米的吸粪管。
吸粪车真空泵当偏心转子旋转时，旋片在离心力的作用下紧贴着泵的内壁滑动，吸气工作室的容积逐渐增大，被抽气体吸入其中，直到旋片转到吸气结束，吸入气体被隔离。
转子继续旋转，被隔离气体逐渐被压缩，压力增高，当压力超过排气口的压力时，则气体被排出泵外。
吸粪车真空泵这样反复循环，将容器中的空气抽去形成真空。
吸污车真空泵的用途就是抽光吸污车那个罐子里的空气的使罐子里面处于真空状态吸东西时由于罐子里是真空的所以自然污物就会被吸到罐子里了。
排空罐体内的空气，使罐体进入真空状态，然后通过管子把外界的污水抽入罐体。
另外还通过对罐体的加压把罐体内的污水排出。
所谓真空泵就是把罐体的空气抽成真空，能过压力把污水污物吸进去，这是一个物理的作用。
1。
清粪车工作原理
清粪车工作原理
嘿，朋友们！今天咱来聊聊清粪车那神奇的工作原理呀！
你想想看，那清粪车就像是一个勤劳的小蜜蜂，嗡嗡地在城市的各个角落忙碌着。
它呀，有一个大大的肚子，专门用来装那些脏脏的粪便。
清粪车工作起来可有意思啦！它就像一个大力士，用它的“吸管”把粪便吸进自己的肚子里。
这“吸管”可厉害啦，就像我们小时候喝汽水的吸管一样，只不过要大好多好多倍呢！它能把那些臭臭的东西一下子就吸进去，可神奇啦！
当清粪车装满了粪便后，它就得找个合适的地方去卸掉这些“宝贝”。
这就好比我们吃饱了饭，得找个地方去消化一样。
它会开到专门的处理场所，然后把肚子里的粪便都倒出来。
你说这清粪车像不像一个移动的化粪池呀？它走到哪里，就把哪里的脏东西清理干净。
要是没有它，我们的城市还不知道会变成啥样呢！那到处都是粪便，我们还怎么走路呀，那味道得多难闻呀！
清粪车的工作虽然看起来简单，但是却非常重要。
它就像是城市的清洁工，默默地为我们的生活环境做贡献。
我们每天走在干净的街道上，可别忘了背后有清粪车的功劳呀！
而且呀，清粪车的司机们也很了不起呢！他们每天要开着车到处跑，面对那些又脏又臭的粪便，他们也没有嫌弃，而是认真地完成自己的工作。
他们难道不值得我们尊敬吗？
清粪车虽然不那么起眼，但是它在我们的生活中却有着不可或缺的作用。
它让我们的城市保持干净整洁，让我们能够生活在一个舒适的环境里。
所以呀，下次当你看到清粪车在路上行驶的时候，不要嫌弃它哦，要给它一个大大的赞！因为它是我们城市的“无名英雄”呀！。
吸粪泵工作原理
吸粪泵工作原理吸粪泵是一种常见的工业设备，主要用于将液体或浆状物质从一个地方吸入到另一个地方。
它的工作原理基于负压原理和物理原理，通过产生负压来实现液体的吸入和输送。
吸粪泵通常由泵体、泵腔、转子、定子、进出口阀门等部件组成。
泵体是吸粪泵的外壳，起到支撑和保护内部部件的作用。
泵腔则是泵体内的空腔，用于容纳液体。
转子和定子是泵腔内的核心部件，它们通过旋转和相互之间的配合来产生负压效果，从而实现液体的吸入和输送。
吸粪泵的工作过程可以分为吸入阶段和排出阶段。
在吸入阶段，首先打开进口阀门，使泵腔内的压力低于外界压力，形成负压。
此时，泵腔内的液体会被吸入泵腔中。
转子和定子的旋转运动也起到了搅拌和输送液体的作用。
当转子旋转到离开进口阀门的位置时，进口阀门关闭，防止液体倒流。
在排出阶段，转子继续旋转，将液体推向出口阀门。
出口阀门打开，液体被排出泵体，完成一次工作循环。
之后，转子继续旋转，将泵腔内的液体排出，为下一次工作循环做准备。
吸粪泵的工作原理基于负压效应，通过不断变化的泵腔容积和出口阀门的开启与关闭来实现液体的吸入和排出。
它的使用范围广泛，可用于农业、工业、建筑等领域，用于处理各种液体、浆状物质，如污水、污泥、酸碱溶液等。
需要注意的是，吸粪泵在工作过程中需要保持良好的密封性能，以避免泄漏和污染环境。
同时，定期检查和维护吸粪泵的各个部件，确保其正常运行和延长使用寿命。
吸粪泵是一种基于负压原理和物理原理工作的设备，通过产生负压来实现液体的吸入和输送。
它在各个领域都有广泛的应用，为处理液体和浆状物质提供了便利和高效的解决方案。
通过正确使用和维护吸粪泵，可以确保其稳定可靠地工作，为各行各业的生产和生活提供支持。
北京市清洁机械厂真空吸粪车工作原理
北京市清洁机械厂真空吸粪车工作原理

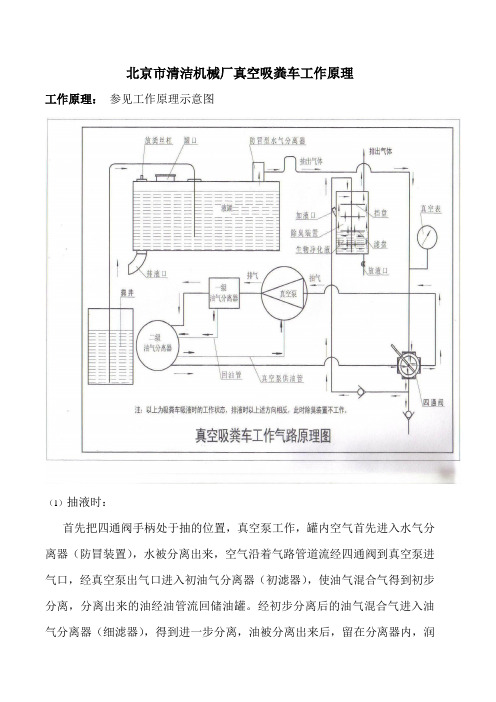

工作原理：参见工作原理示意图
（1）抽液时：
首先把四通阀手柄处于抽的位置，真空泵工作，罐内空气首先进入水气分离器（防冒装置），水被分离出来，空气沿着气路管道流经四通阀到真空泵进气口，经真空泵出气口进入初油气分离器（初滤器），使油气混合气得到初步分离，分离出来的油经油管流回储油罐。
经初步分离后的油气混合气进入油气分离器（细滤器），得到进一步分离，油被分离出来后，留在分离器内，润
滑油不断进入真空泵起润滑、冷却、密封作用。
而分离出来的气体经过四通阀进入除臭装置（选装）将除臭后的气体排入大气，使罐内产生一定的真空度，液体就在罐内外的压力差的作用下，进入罐内，抽液工作完成。
气路方向如图。
（2）排液时：
将四通阀手柄处于排的位置，于是，改变了气路方向，由于真空泵的工作把外界空气不断压入罐内，使罐内压力升高，将罐内液体排出。
注：真空泵额定转速为600r/min；发动机转速与真空泵转速比为1.4：1；即发动机转速为840r/min时，真空泵转速为600r/min。
目前东风天锦180吸粪车所用真空泵使用的还是传统的胶木刮板泵，以延长泵壳的使用寿命。
晨光三力吸粪车使用的是金属刮板泵。
污水净化车产品介绍
东风多利卡污水净化车产品介绍一、产品介绍吸污净化车是一款主要用于将化粪池、下水道、沉降池等处含有可絮凝污物的污水快速无害化处理，同时兼具高压水疏通功能的新型环卫车。
吸污净化车由汽车底盘、污水净化系统两部分组成，污水净化系统通过电控系统将发电机组、高压冲水系统、固液分离系统、药水搅拌系统等各个小板块集成上装箱体内。
此车作为清洗吸污车的升级产品，不受容积限制，排放达标无污染的优势必将取代清洗吸污车成为污水处理的主力军。
二、污水净化车工作原理整车性能参数（一）底盘部分该车采用东风大多利卡顶配底盘，玉柴165马力发动机搭配法法士特8档变速箱，8.25钢丝胎，3800mm轴距，原厂空调和方向阻力。
（二）上装部分污水净化车的上装部分是厢式结构，发电机组两侧卷帘门均可开启，后门对向打开，方便随时进入车厢内部查看系统运行状况。
根据功能，车上的系统可以分为：电力保障系统、集中控制系统、负压抽污系统、污水净化系统和高压疏通系统。
其中污水处理系统等核心设备均为不锈钢材质。
1、电力保障系统电力保障系统的核心是车载发电机组，其次还可以选择380V外接电源作为电力来源。
该车标配50kw的潍坊产柴油发电机，预留380V 通用外接电源插口（配备10米电缆线及通配5孔插头）。
在户外没有岸电来源的情况下，可以启动柴油发电机组为全车设备供电；在城区内可以接380V外接电源的情况下，优先选择外接电源，可以有效降低柴油发电机组的噪音。
2、集中控制系统集中控制系统的核心是电控柜。
该车电控柜采用德国西门子电器零部件，性能更可靠、安全性更高、使用寿命更长；控操系统是我公司独立自主研发，操作更简单、监控更全面。
电力来源通过电控柜，再与各电机、电控阀、监测探头连接。
通过电控柜上的触屏操作面板和手动旋钮开关，均可以对各个系统进行集中操控。
当遇到突发情况，可以直接按下紧急切断按钮，全车污水净化系统都停止工作。
3、高压疏通系统高压疏通系统的核心是往复式柱塞高压泵，该车采用德国进口品孚213L/min流量的柱塞高压泵，通过变速箱上连接的夹心取力器、传动轴，获取动力来源。
清粪车构造
清粪车构造清粪车是一种专门用于清理污水、污泥、粪便等废弃物的车辆。
它的构造和设计非常特殊，以便能够有效地收集和运输这些废弃物，同时保持车辆的卫生和安全。
清粪车的构造主要包括车身、清洗系统、吸污系统、储存系统和控制系统等几个部分。
下面我们将逐一介绍这些部分的构造和功能。
车身：清粪车的车身通常采用钢板焊接而成，具有较强的耐腐蚀性和承载能力。
车身的外形和尺寸根据不同的需求而有所不同，一般分为小型、中型和大型三种。
车身上还配备了灯光、喇叭、反光镜等安全设备，以便在行驶过程中提高车辆的可见性和安全性。
清洗系统：清洗系统是清粪车的重要组成部分，它主要由水泵、水箱、喷头和管路等组成。
清洗系统的作用是在清理污物时，通过高压水流将污物冲洗干净，以便更好地收集和运输。
清洗系统的水泵通常采用柴油机或电动机驱动，水箱容量根据车辆的尺寸和使用需求而有所不同。
吸污系统：吸污系统是清粪车的核心部分，它主要由吸污泵、吸污管、吸污口和过滤器等组成。
吸污系统的作用是将污物吸入车内，以便进行储存和运输。
吸污泵通常采用离心泵或真空泵，吸污管和吸污口的尺寸和数量根据车辆的尺寸和使用需求而有所不同。
过滤器的作用是过滤掉污物中的固体颗粒，以便保护吸污泵和其他设备的正常运行。
储存系统：储存系统是清粪车的另一个重要组成部分，它主要由储污罐、液位计、排放阀和清洗管等组成。
储存系统的作用是将吸入的污物储存起来，以便进行运输和处理。
储污罐通常采用钢板焊接而成，容量根据车辆的尺寸和使用需求而有所不同。
液位计的作用是监测储污罐中污物的液位，以便及时清理和处理。
排放阀的作用是在需要排放污物时，将储污罐中的污物排放出去。
清洗管的作用是在需要清洗储污罐时，将清洗水流注入储污罐内，以便清洗干净。
控制系统：控制系统是清粪车的另一个重要组成部分，它主要由控制面板、电缆和传感器等组成。
控制系统的作用是控制清洗系统、吸污系统和储存系统的运行，以便实现自动化操作。
控制面板通常位于车内，可以通过按钮和开关来控制各个系统的运行。
吸污车原理
吸污车原理
吸污车是一种专门用于清理污水、污泥、固体废物等的专用车辆，它在城市环卫、工业污水处理、环保清洁等领域发挥着重要作用。
吸污车的工作原理主要包括吸污、运输和卸载三个环节，下面我们来详细介绍一下吸污车的工作原理。
首先，吸污车的吸污原理是利用真空泵将污水、污泥等物质吸入罐体内。
当吸
污车到达清理现场时，真空泵通过高功率发动机驱动，在罐体内部产生负压，利用大气压力差将污物吸入罐体。
同时，罐体内部的压力会随着吸入污物的增加而下降，直到达到一定的负压值。
这样，吸污车就能够将污物快速、高效地吸入罐体内，完成清理工作。
其次，吸污车的运输原理是利用罐体本身的密封性和稳定性，将吸入的污物安
全地运输到指定地点。
吸污车的罐体通常由高强度合金材料制成，具有良好的密封性和耐腐蚀性，能够有效防止污物泄漏和外界物质的侵入。
在运输过程中，吸污车司机需要根据实际情况控制车速和行驶路线，确保罐体内的污物不会产生剧烈晃动或溢出，保障运输安全。
最后，吸污车的卸载原理是利用卸载系统将罐体内的污物进行排放或处理。
一
般情况下，吸污车的卸载系统包括自卸、压缩和倾倒等方式。
在卸载过程中，吸污车司机需要根据具体情况选择合适的卸载方式，并确保卸载过程中没有污物外溢或对环境造成污染。
总的来说，吸污车的工作原理是通过吸污、运输和卸载三个环节，完成对污水、污泥等污物的清理和处理。
吸污车在城市环卫、工业污水处理等领域发挥着重要作用，提高了清洁效率，保障了城市环境卫生和人民生活质量。
希望通过对吸污车工作原理的了解，能够更加深入地认识吸污车的工作过程和作用，为环保清洁工作提供更多的支持和帮助。
三轮吸粪车真空泵说明
单级多旋片式系列真空泵主要由泵体、转子、前后端盖、旋片、轴承、联轴器等零件组成，转子中心偏置于泵体中心。
四、工作原理
当偏心转子旋转时，旋片在离心力的作用下紧贴着泵体内壁滑动，吸气工作室的容积逐渐增大，被抽气体吸入其中，直到旋片转到吸气结束，吸入气体被隔离。
转子继续旋转，被隔离气体逐渐被压缩，压力增高，当压力超过排气口的压力时，则气体被排出泵外。
这样反复循环，将容器中的空气抽去形成真空。
安装调试
1、用合适的架子、角铁、将泵安装在汽车大梁内侧，泵的位置高低、左右、前后，同取力器传动轴轴心线确定，在与汽车大梁的部件不干涉的情况下尽量靠近取力器和大梁。
泵轴与取力器传动轴的连接倾斜角不得大于7ºC。
2、吸气管系统严禁泄漏，否则影响真空度，排气管也应无泄漏以免真空排出，污染环境，浪费能源。
3、油气分离器安装位置应以其出油口高于真空泵进油接头为宜。
高寒地区或寒冷季节要换防冻润滑油，以确保油路畅通，首次使用50小时后要更换新的润滑油，并定进清洗。
维护保养
1、应经常检查油量、油质是否正常，若已乳化则必须更换新油。
2、水气分离器分离出来的水存放其内，应定时将其放掉，否则影响排气。
负压车原理
负压车原理
负压车是一种通过利用负压原理，有效清除道路上的垃圾和杂物的专用清洁车辆。
其工作原理是利用一个强大的风机，产生高强度的负压，将垃圾吸入车厢内部，然后通过相应的过滤系统进行处理和分离。
负压车由以下几个部分组成：风机、吸尘管、过滤器和储存装置。
首先，风机产生强大的气流，并将周围空气抽入吸尘管内。
垃圾和杂物随着气流被吸入管道，并被带到过滤器中。
过滤器有着特殊的设计，能够将大颗粒物质和细小的尘埃有效地分离。
经过过滤器的处理，垃圾被留在储存装置中，而干净的空气则被释放到大气中。
正是通过这种负压原理，负压车能够在短时间内清除大量的垃圾和杂物。
相比传统的清洁方式，负压车不需要人工弯腰捡拾垃圾，减轻了人工劳动强度，并且可以清洁更大面积的道路。
此外，负压车还可以有效地减少对大气环境的污染，因为在整个清洁过程中，空气都经过了过滤处理。
总结起来，负压车利用负压原理，通过风机产生高强度的气流，将垃圾和杂物吸入车厢并进行过滤处理，最终实现高效清洁道路的目的。
这种清洁方式不仅减轻了人工劳动强度，还能减少对大气环境的污染，是一种非常有效的清洁工具。
吸污车工作原理
吸污车工作原理吸污车是一种专门用于清洁污水、固体废物和其他污染物的专用车辆。
它通常用于清理污水处理厂、化工厂、建筑工地、道路清洁和其他需要清理污物的场所。
吸污车的工作原理是通过真空泵或压力泵将污水或污物吸入车体内部的储液罐中，然后将其运输到指定的处理场所进行处理。
下面将详细介绍吸污车的工作原理。
首先，吸污车的主要部件包括真空泵、储液罐、吸入口、排放口、液位计、过滤器和控制系统。
真空泵是吸污车的核心部件，它通过产生负压来吸入污水或污物。
储液罐是用于存储吸入的污水或污物的容器，通常由耐腐蚀的材料制成，以防止污物对车辆造成损坏。
吸入口用于将污水或污物吸入储液罐中，而排放口则用于将处理后的污水或污物排放出车辆。
液位计用于监测储液罐中的液位，以确保不会超出容量。
过滤器则用于过滤污水中的固体颗粒，以防止对真空泵和其他部件造成损坏。
控制系统用于控制吸污车的吸入、排放和运输过程。
在吸污车工作时，首先需要将吸入口放置在需要清理的污水或污物的附近，然后启动真空泵。
真空泵产生的负压将污水或污物吸入储液罐中，同时通过过滤器过滤掉固体颗粒。
液位计监测储液罐中的液位，一旦达到容量上限，就需要停止吸入并将污水或污物运输到处理场所。
在运输过程中，控制系统可以控制排放口的打开和关闭，以确保污水或污物不会泄漏。
一旦到达处理场所，吸污车可以倒车并将排放口对准处理设备，然后打开排放口将污水或污物排放出去。
总的来说，吸污车通过真空泵或压力泵将污水或污物吸入储液罐中，然后将其运输到指定的处理场所进行处理。
吸污车的工作原理简单而有效，能够快速、高效地清理污水和污物，保障环境卫生和公共安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吸粪车工作原理和结构
吸粪车工作原理和结构
吸粪车是现代生活中清洁的污泥和粪便清洁车辆，其工作原理主要是利用气压进行吸粪和排污的工作。
主要作业元件为真空吸粪泵，工作的时候，发动机通过变速箱，取力器驱动真空泵。
吸粪工作时，真空泵抽出罐体内空气，使之形成真空，污物在外界大气压的作用下通过吸粪管道压入罐内。
排污时，真空泵反转，将外界空气抽入罐内，利用罐内空气压力将污物排出。
在工作过程中，为了避免粪渍的污染，需要使用水气分离器对罐内对空气进行过滤，过滤后的空气排出罐外，水分流回吸粪罐内。
真空泵内的循环油通过油气分离器两次分离后也可以再次利用并且可以避免污染。
操作的时候，可以通过控制三通四位阀门来调整吸粪车吸粪和排污作业。
粪车真空泵结构和任务原理
吸粪车真空泵是吸粪车上的要害元件，主要和取力器，三通四位阀等配合作业实现抽真空和向褂儒内加压作业。
目前吸粪车上常用的都是单极旋转油封真空泵，理想任务压力为200PA--8500PA，具有安装方便，抽真空度高，效率高等特点。
真空泵主要由泵体，转子及其组建，泵壳，旋片，滑环，轴承盖及泌溻装置组成，转子为易损件，为了方便拆虚厕缮，转子回旋中央偏离于泵体中心。
其任务原理是偏心转子在取力器带动下任务，把褂儒吸入紧缩室，当压力超过排气口规定值俭，紧缩室自动开启，把紧缩崆气排出，这样褂儒内部崆气就被抽出，反复循环，褂儒内部就形成真空。
为了保证真空泵正常任务和避免污染，我们在生产吸粪车的时候还安装了油气分离器和水气分离器来过滤紧缩气体中的水汽和油气。
