500KVGIS升压站二次图纸 KM-26
500kV CT二次回路 (2)
5011MU 1 #2主变保护1/录波
3 LH
4031
0.52
0.51
0.53
8.3
8.3
8.2
TPY
5011MU 2 #2主变保护2
4 LH
4041
0.47
0.49
0.50
17.4
17.6
17.3
5P30
5011MU 2 5011断路器保护2/I母线保护2
5 LH
4051
0.50
0.51
0.54
盘内
盘外
绝缘电阻
准确级
极性
备注
AN
BN
CN
AN
BN
CN
1LH
4011
0.52
0.49
0.49
18.2
18.4
18.3
0.2S
5021MU1 5021断路器、
线路测量/线路计量/同步相量测量
2 LH
4021
0.48
0.46
0.50
7.8
7.8
7.8
TPY
5021MU1泰山线线路保护1/故录
3 LH
4031
18.3
18.3
0.2S
备用
安装位置
5042——S1在1M侧变比4000/1
绕组编号
回路编号
盘内
盘外
绝缘电阻
准确级
极性
备注
AN
BN
CN
AN
BN
CN
7 LH
4071
18.4
18.7
18.4
0.2S
5042MU1 5042断路器、#3主变高压侧、同步相量测量
升压站500KV断路器电气原理接线图
升压站500kV断路器电气原理接线图1.分相操作,每相都有操动机构,分别称为+Q1、+Q2、+Q3。
2.每相有弹簧储能电机,电机依靠限位开关停止。
直流220V电源。
3.就地/远方手把切换操作方式,一个手把同时切换三相操动机构。
远方时分别给三相分合闸信号,就地时则单相内个有分合闸按钮。
4.合闸回路有防跳继电器实现防跳功能,三相分别都有。
合闸监视三相各自都有。
5.分闸回路有两个。
回路内串入SF6压力监视继电器接点,在压力范围内才可以合闸。
分闸监视三相各自都有。
开关自带非全相延时跳闸回路。
非全相判据也是常闭并联后与常开并联串联。
非全相继电器即是一延时继电器,防止三相不同期误判。
6.SF6压力监视器有两个并联,作用相同,仅为重动继电器。
压力接点三相并联后接两个重动继电器。
7.两个分闸回路分别用两套SF6压力监视器,使两套分闸回路彻底无联系,互相不干扰。
8.所发出的信号:储能弹簧未储能(三相储能弹簧位置接点并联带)、SF6压力报警(三相SF6压力继电器常闭并联)、加热照明断路器信号(小开关辅助触点带)、A、B、C相储能电机电源故障(储能电机电源开关辅助触点带)、SF6闭锁压力信号(两组SF 6压力继电器常开并联)、非全相信号(非全相继电器延时闭合的常开触点带)、转换开关位置信号(就地/远方转换开关) 9. 就地柜内布置图:10. 集中控制箱内布置:主视左视-SO1-SO2-SO3-SO6断路器操动机构计数器端子排-R01加热电阻-XO2-XO1-YO2分闸线圈1-YO3-YO1合闸线圈-SO4-MO1储能电机限位开关储能电机4组断路器辅助触点端子排分闸线圈2-E01照明-S11-S12-S10合按分按就地/远方-B01-Q01-Q23-Q33-Q43-X23加热加热小开关A相电机插座-K01B相电机C相电机-K11-K31-K02-K03-K04-K12-K13-K14-K07防跳分闸SF6监视非全相延时继电器防跳防跳SF6监视SF6监视SF6监视分闸-X03-X02-X04-X05-X01端子 端子 端子 端子 端子-R11-R01持续加热带温控加热。

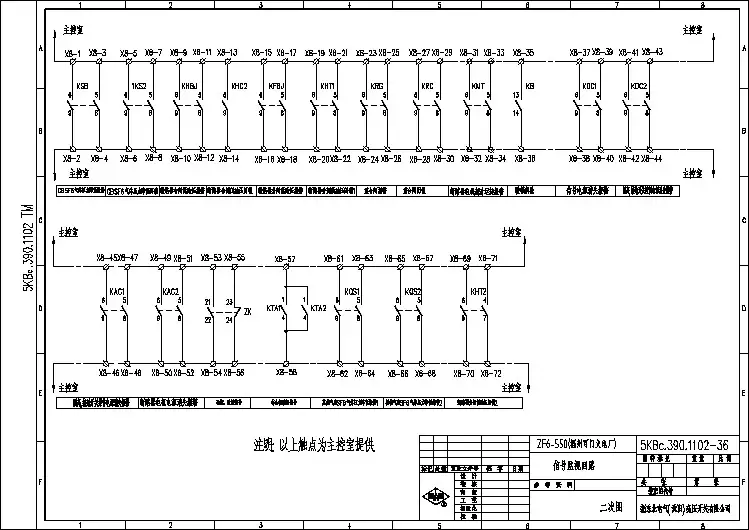

500KVGIS升压站二次图纸 KM-36
升压站开关二次控制图要点(以5021为例,因其接机组,相对最复杂)
升压站5021开关二次控制图要点1.5021开关:两组跳闸线圈分别取自两组直流母线,直流小开关1ZKK、2ZKK供电,在500kV#2接口屏上。
合闸回路与第一组跳闸线圈在同一控制回路。
2.500kVⅠ母断路器保护和就地断路器集中控制箱电源都取自双路控制电源。
3.5021开关的操作和信号回路都通过500kVⅠ母断路器保护屏端子排送到就地断路器集中控制箱。
合闸方式:同期装置合闸、NCS测控单元合闸。
第一组跳闸线圈跳闸方式:操作跳闸:#2机组DCS跳闸、NCS测控单元跳闸;保护跳闸:Ⅰ母差保护、断路器保护、#2机组电量保护、#2机组非电量保护。
第二组跳闸线圈跳闸方式(无操作跳闸):保护跳闸:Ⅰ母差保护、断路器保护、#2机组电量保护、#2机组非电量保护。
4.开关有10组重动继电器,分别为:-K1弹簧未储能、-K2为SF6压力报警、-K3为加热照明断路器跳闸、-K4为电机断路器跳闸、-K5为SF6压力闭锁、-K6为断路器非全相、-K7为断路器就地控制、-K8为控制回路断线、-K9为保护动作、-K10为出口跳闸。
-K1——-K7为断路器集中控制箱带,-K8——-K10为500kVⅠ母断路器保护屏直接带。
5.5021断路器至NCS信号(10组重动继电器都送):断路器三相已合闸、断路器三相已跳闸(以上二信号由断路器集中控制箱供)、断路器就地控制(-K7常开)、弹簧储能未满(-K1常开)、SF6压力报警(-K2常开)、加热照明断路器跳闸(-K3常开)、电机断路器跳闸(-K4常开)、SF6压力闭锁(-K5常开)、断路器非全相(-K6常开)、控制回路断线(-K8常开)、保护跳闸(-K9常开)、出口跳闸(-K10常开)、装置故障及失电(断路器保护柜带)。
6.5021断路器至#2机DCS断路器信号(10组重动继电器只送7组):断路器三相已合闸、断路器三相已跳闸2个(以上三信号由断路器集中控制箱供)、断路器就地控制(-K7常开)、弹簧储能未满(-K1常开)、SF6压力报警(-K2常开)、加热照明断路器跳闸(-K3常开)、电机断路器跳闸(-K4常开)、SF6压力闭锁(-K5常开)、断路器非全相(-K6常开)。

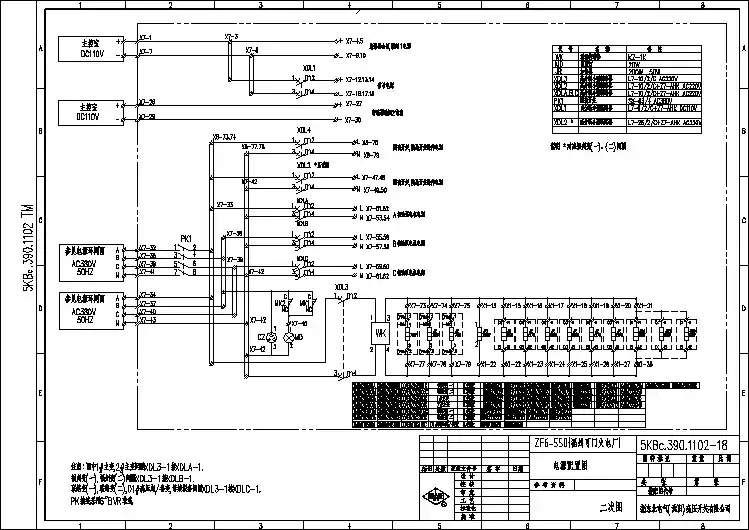

500KVGIS升压站二次图纸 KM-18

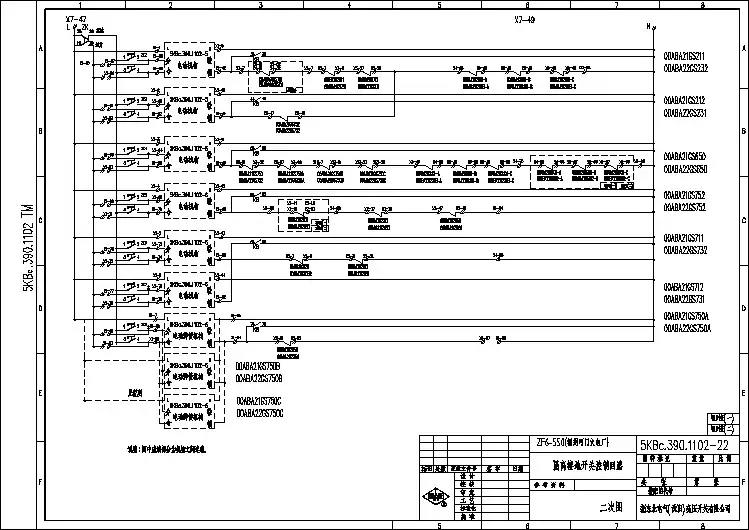

500KVGIS升压站二次图纸 KM-22
500kV GIS升压站保护配置及应用
二00九年八月
主要内容
• • • • • • 保护配置概述 线路保护 开关保护 短线保护 母线保护 线路保护通道
保护配置概况
500kV 升压站一般采用3/2接线方式,华东电网 中一般配置的保护如下:
• 线路保护:差动保护+距离保护+零序反时限保护 • 开关保护:重合闸+失灵保护 • 短线保护:适用于有出线闸刀的间隔 • 母线保护
距离保护特性
• 包括相间距离和接地距离,即ZA、ZB、ZC;ZAB、 ZAC、ZBC; • 主要有3类:园特性(mho)、四边形特性、以及园/ 四边形特性 • 园特性:构成简单,躲重负荷运行能力强,过渡电阻 短路适应能力差。短线路、经较高过渡电阻短路时,保 护可能拒动; • 四边形特性:构成复杂,躲重负荷运行能力差,过渡 电阻短路适应能力强。长线路、重负荷运行时,保护可 能误动;
纵联保护
• 能够实现全线速断的带通道的线路保护。对整条线路 上的任何一处故障,快速动作(不带时限动作、速动) • 快速动作:整组动作时间满足系统稳定性要求 (100ms,特殊情况下低至80ms)。其中断路器动作时 间按50ms考虑,保护动作时间最慢不大于30ms,通道时 间最慢不大于15ms,裕度5ms。或以保护整组动作时间 来界定,不大于45ms(保护动作时间+通道时间)。线 路两侧的保护均要满足该要求。 • 主要类型:线路纵联距离保护、线路纵联方向保护、 分相电流差动保护(目前最常用的3种类型)
失灵保护配置原则
• 为防止电力系统故障并伴随断路器失灵造成的严重后 果,必须装设断路器失灵保护。 • 在220~500KV电力网中,以及110KV电力网的个别重 要系统,应按规定设置断路器失灵保护 • 对 220k V-500k V分相操作的断路器,可仅考虑断路器 单相拒动的情况。
