车身测量(7)
汽车尺寸测量方法
汽车尺寸测量方法汽车尺寸的准确测量对于汽车设计、生产和使用具有重要意义。
正确的尺寸测量可以帮助设计师更好地设计汽车外观和内部空间，生产厂家可以更精准地制造汽车零部件，而用户也可以更方便地选择适合自己需求的汽车。
因此，汽车尺寸的测量方法显得尤为重要。
首先，我们来看看汽车长度的测量方法。
通常情况下，汽车的长度是指车身的整体长度，包括前后保险杠在内。
测量汽车长度的方法可以采用测量车身前后保险杠的水平距离，再加上前后悬挂悬臂的长度。
这样可以比较准确地得出汽车的长度数据。
其次，汽车宽度的测量也是非常重要的。
汽车的宽度通常是指车身的整体宽度，包括两侧的外部镜子。
测量汽车宽度的方法可以采用测量车身两侧外部镜子最宽处的水平距离，再加上外部镜子的宽度。
这样可以得出汽车的宽度数据。
除了长度和宽度，汽车的高度也是需要被准确测量的。
汽车的高度通常是指车顶到地面的垂直距离。
测量汽车高度的方法可以采用测量车顶到地面的垂直距离，这样可以得出汽车的高度数据。
此外，汽车轴距的测量也是非常重要的。
汽车的轴距通常是指车轮中心的水平距离。
测量汽车轴距的方法可以采用测量前后车轮中心的水平距离，这样可以得出汽车的轴距数据。
最后，汽车的接近角和离去角也是需要被准确测量的。
汽车的接近角通常是指前保险杠下沿与地面的夹角，而离去角通常是指后保险杠下沿与地面的夹角。
测量汽车接近角和离去角的方法可以采用测量前后保险杠下沿与地面的夹角，这样可以得出汽车的接近角和离去角数据。
总之，汽车尺寸的准确测量对于汽车的设计、生产和使用都具有重要意义。
通过采用合适的测量方法，可以得出准确的汽车尺寸数据，为汽车的相关工作提供重要参考依据。
希望本文介绍的汽车尺寸测量方法对大家有所帮助。
第6章车身测量
图6-15 后部车身尺寸
车身的测量可以用以上介绍的几种机械和电 子测量系统进行测量。量规式测量系统的测量 方式不够精确，不能完全测量出车身上的每一 个测量控制点的变形方向和大小。因为现在车 身维修后的测量公差标准为±3mm，只有通过 精准的测量系统才能够对车身进行精确的测量。
在测量时首先要有所测车辆的标准数据。下 面以米桥式通用测量系统为例，说明测量的过 程。
3．零平面
为了正确分析汽车损伤，一般将汽车看作一 个矩形结构并将其分成前、中、后三部分，三 部分的基准面称作零平面，如图6-11所示，这 三部分在汽车的设计中已形成。不论车架式车 身还是整体式车身结构，中部区域可用来作为 观测车身结构对中情况的基础，所有的测量及 对中观测结果都与中心零平面有关。在实际测 量中，零平面也叫零点，是长度的基准。
图 6-3 点对点的测量
后风窗的尺寸通过测量图中A、A'、B、B' 四点的相互尺寸 得到，A和A'是车顶板的角B和B'是行李箱电焊裙边上一条搭 接缝隙。如图6-4所示。
图6-4 后风窗的尺寸测量
前门的尺寸通过测量图中A、B、C、D四个点的相互尺寸得到， A点表示风窗立柱上的搭接焊缝位置，B点表示前柱铰链的上 表面，C点是中门柱锁闩的上表面，D点中门柱铰链的上表面。 如图6-5所示。
（2）高度数据。在侧视图的下方有一条较粗的 黑线，这条线就是车身高度的基准线（面）。线 的下方有从A至H的字母，表示车身测量点的名称， 每个字母表示的测量点一般在俯视图上都显示两 个左右对称的测量点。俯视图上每个点到高度基 准线都有数据表示，这些数据就是测量点的高度 值。
（3）长度数据。在字母D和E的下方各有 一个小 黑三角，表示D和E是长度方向的零点。长度基准 点有两个，K点是车身前部测量点的长度基准，O 点式车身后部测量点的长度基准。

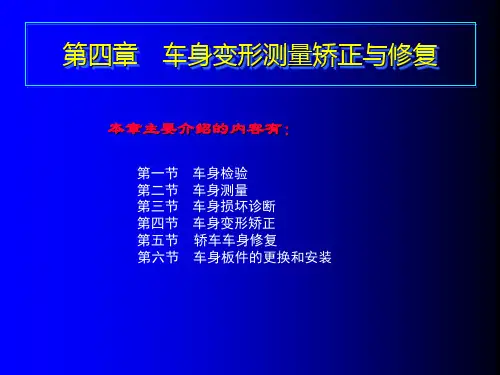

4第四章 车身变形测量矫正与修复精品文档
（2）下陷变形 下陷变形是指前围部位发生低于正常位置的一种变形。前横梁处也 可能会出现下陷变形，表现为前梁两端的距离比正常值短，中部降低。
（3）侧倾变形 当车身前段、中段或后段发生侧向变形时就存在侧倾变形。 检测侧倾变形需要使用三个自定心规。
• 四、汽车碰撞诊断的基本步骤
（1）了解受损汽车车身构造的类型。
三．车架损坏类型
1.侧弯损坏
侧弯损坏是由侧面碰撞所引起，造成车架或承载车身发生侧向弯曲 变形，见图4-18所示。侧弯通常出现在车辆某一侧的前部或后部。
2．下凹损坏
下凹损坏即车架或承载车身上某一段比正常位置低，结构有明显的 外观变化，见图4-19所示。
下凹损坏由前部或后部的正面碰撞引起，可能发生在某一侧，也可 能在两侧同时发生，见图4-20所示。
（2）目测确定碰撞的位置。 （3）目测确定碰撞的方向及碰撞力的大小，并检查可能有的损伤。 （4）确定损伤是否限制在车身范围内，是否还包含功能部件或元件的 损伤（如车轮、悬架、发动机等）。 （5）沿着碰撞能量传递路线一处一处地检查部件的损伤，直到没有任 何损伤痕迹的位置。例如，通过检查车身外部板件的配合间隙来确定支 柱是否损伤。 （6）测量汽车的主要元件。对于小的碰撞，可以通过比较车身尺寸图 表上的标定尺寸和汽车上的实际尺寸来检查，简单的测量检查可以用一 个轨道式量规、定心量规来比较车身上的尺寸。对于比较复杂的车身损 坏，除用定心量规等测量工具检查外，还需要用三维测量系统检查悬架 和整个车身的损伤情况。
挤压损坏是由正面碰撞造成的，但保险杠几乎不会发生垂直变形。
4．错移损坏
错移损坏是车辆的一侧向前或向后移动，整个车架或承载车身由长 方形变成平行四边形。
（2）车架的扭曲。车架的扭曲也有两种形式。一种是水平方向上的对 角扭曲（也称菱形），另一种是垂直方向上的扭转。其中，前者多为偏 离车架中心线的角碰撞引起的，而后者则为垂直方向上非对称性冲击载 荷所致。 当车架的一角在垂直方向受到剧烈冲击时，如高速上下台阶或重载状态 下的过度颠簸等，都有可能使载荷大大超过车架的扭转刚度，从而导致 车架发生永久性的扭转变形。 较为严重的扭转变形，可使车身四周的离地高度发生变化。因为这时车 架所形成的扭转力，已经达到了足以克服空载状态下悬架弹力的程度。 所以，有时将这种现象误诊为悬架方向的故障，即使几经处理，其离地 高度也很难达到均等就是这个原因。当然，也不能将悬架弹簧的弹力不 均误诊断成车架的扭转变形。在检验车身的离地高度时，一定要先排除 悬架弹簧的弹力不均的问题。
车身三坐标测量技术
总结：车身三坐标测量技术的重要性和应用前景
车身三坐标测量技术的重要性 * 提高车身制造精度和产品质 量 * 降低生产成本和减少废品率 * 提升企业竞争力
* 提高车身制造业竞争力
车身三坐标测量技术的应用前景 * 未来将广泛应用于汽车制造领域 * 促进汽车行业的技术创新和发展 * 提高汽车产品的安全性和舒适性
三坐标测量系统组成：包括测量机、 测头、控制系统、测量软件等
三坐标测量原理
三坐标测量特点：高精度、高效率、 高可靠性
添加标题
添加标题
添加标题
添加标题
三坐标测量原理：通过测头接触被 测工件表面，获取三维坐标信息， 进而进行数据处理和分析
三坐标测量应用：汽车制造、航空 航天、模具制造等领域
测量误差来源及控制方法
,a click to unlimited possibilities
汇报人：
目录
定义与作用
定义：车身三坐标测量技术是一种通过测量车身各点在三维空间中的坐标位置，从而对车身进行精确测量和评价的技术。
作用：车身三坐标测量技术是汽车制造过程中不可或缺的环节，它能够提高车身制造的精度和质量，保证车身的几何尺寸和形状符合设计要求， 同时也有助于发现和解决车身制造过程中出现的问题。
数据分析与结果：对测量数据进行详细的分析，包括数据的准确性、可靠性等，并给出最终 的测量结果
结论与展望：总结该案例的测量结果，并探讨未来可能的应用和改进方向
案例二：某车型装配精度检测案例
案例背景：某车型在装配过程中出 现精度问题，需要进行三坐标测量 技术检测。
数据分析：对测量数据进行处理和 分析，找出装配精度问题所在，为 后续改进提供依据。
可重复性好：三坐标测量技术可以重复进行测量，保证测量结果的稳定性和可靠性。
第六章车身测量试题及答案
第六章车身测量试题及答案1.车身测量工作一般只在拉伸中配合使用。
[单选题] *对错(正确答案)2.车身上的尺寸指的是中心点到中心点的距离。
[单选题] *对错(正确答案)3.点对点的测量是指两点之间的直线测量距离。
[单选题] *对错(正确答案)4.点对点测量时轨道式量规可以与车身基准面不平行。
[单选题] *对错(正确答案)5.同一尺寸用不同的测量方法测量，其结果是一样的。
[单选题] *对错(正确答案)6.车身上左右两点的距离就是两点的宽度尺寸。
[单选题] *对错(正确答案)7.车身上两点的长度值就是指两点的直线距离。
[单选题] *错(正确答案)8.三维测量是长度和宽度尺寸的测量。
[单选题] *对错(正确答案)9.车身测量时车身中间部分最先测量。
[单选题] *对(正确答案)错10.中心面不用于测量车身宽度尺寸。
[单选题] *对错(正确答案)11.尽管对角线的测量结果是正确的，但车身结构或车架仍有可能不在其正确的位置。
[单选题] *对(正确答案)错12.车身测量的误差允许为±5mm。
[单选题] *对错(正确答案)13.测量的尺寸越短，测量的精度越高。
[单选题] *对错(正确答案)14.数据表的俯视图只显示车身数据的高度值。
[单选题] *错(正确答案)15.在车身修复时，钢卷尺的使用范围要比三维测量广泛。
[单选题] *对错(正确答案)16.测量时，为了测量更准确，把车身或车架分为三部分来进行。
[单选题] *对(正确答案)错17.电子测量系统软件储存有车身数据。
[单选题] *对(正确答案)错18.电子测量系统只能测量长度和宽度。
[单选题] *对错(正确答案)19.高度测量与长度测量是测量尺平行于车身基准面来测量的。
[单选题] *对(正确答案)错20.所有车身数据图纸都使用一样的标记符号。
[单选题] *对错(正确答案)21.电子测量系统可以自动地将实际的测量值和数据表中的标准值进行比较。

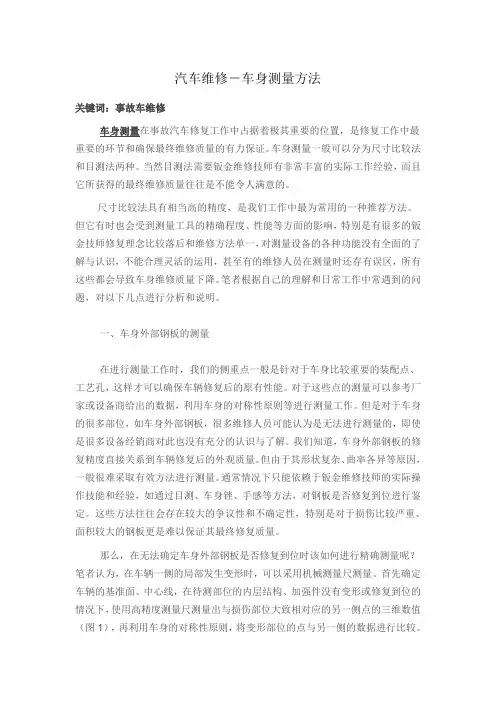

汽车维修-车身测量方法
汽车维修－车身测量方法关键词：事故车维修车身测量在事故汽车修复工作中占据着极其重要的位置，是修复工作中最重要的环节和确保最终维修质量的有力保证。
车身测量一般可以分为尺寸比较法和目测法两种。
当然目测法需要钣金维修技师有非常丰富的实际工作经验，而且它所获得的最终维修质量往往是不能令人满意的。
汽车维修养护网尺寸比较法具有相当高的精度，是我们工作中最为常用的一种推荐方法。
但它有时也会受到测量工具的精确程度、性能等方面的影响，特别是有很多的钣金技师修复理念比较落后和维修方法单一，对测量设备的各种功能没有全面的了解与认识，不能合理灵活的运用，甚至有的维修人员在测量时还存有误区，所有这些都会导致车身维修质量下降。
笔者根据自己的理解和日常工作中常遇到的问题，对以下几点进行分析和说明。
一、车身外部钢板的测量在进行测量工作时，我们的侧重点一般是针对于车身比较重要的装配点、工艺孔，这样才可以确保车辆修复后的原有性能。
对于这些点的测量可以参考厂家或设备商给出的数据，利用车身的对称性原则等进行测量工作。
但是对于车身的很多部位，如车身外部钢板，很多维修人员可能认为是无法进行测量的，即使是很多设备经销商对此也没有充分的认识与了解。
我们知道，车身外部钢板的修复精度直接关系到车辆修复后的外观质量。
但由于其形状复杂、曲率各异等原因，一般很难采取有效方法进行测量。
通常情况下只能依赖于钣金维修技师的实际操作技能和经验，如通过目测、车身锉、手感等方法，对钢板是否修复到位进行鉴定。
这些方法往往会存在较大的争议性和不确定性，特别是对于损伤比较严重、面积较大的钢板更是难以保证其最终修复质量。
那么，在无法确定车身外部钢板是否修复到位时该如何进行精确测量呢？笔者认为，在车辆一侧的局部发生变形时，可以采用机械测量尺测量。
首先确定车辆的基准面、中心线，在待测部位的内层结构、加强件没有变形或修复到位的情况下，使用高精度测量尺测量出与损伤部位大致相对应的另一侧点的三维数值（图1），再利用车身的对称性原则，将变形部位的点与另一侧的数据进行比较。
汽车车身整体变形的测量与矫正
汽车车身整体变形的测量与矫正
1.1 汽车车身整体变形的测量
车身的基准面、中心线、中心面、零平面
汽车车身整体变形的测量与矫正
1.1 汽车车身整体变形的测量
3）中心线和中心面
利用一个假想的具有空间概念的直线和平 面，能够将车身沿宽度方向截为对称的两半， 则这一直线和平面即为基准中心线和中心面。
车身上各点通常是沿中心面对称分布的， 因此所有宽度方向上的尺寸参数及测量，都是 以该中心线或中心面为基准的。
1.2 汽车测量方法及应用
（2）链式中心量规 链式中心量规一般悬挂在车身壳体的基准
孔上，通过检查中心销、垂链及平行尺是否平 行，以及中心销是否对中，就可以十分容易地 判断出车身壳体是否有变形
汽车车身整体变形的测量与矫正
1.2 汽车测量方法及应用
链式中心量规的结构
链式中心量规检查车身壳体
汽车车身整体变形的测量与矫正
汽车车身整体变形的测量与矫正
1.2 汽车测量方法及应用
1） 三维坐标测 量系统
（1）米桥式测量系统 （2）电子式测量系统 （3）激光测量系统 （4）超声波测量系统
汽系统
汽车车身整体变形的测量与矫正
1.2 汽车测量方法及应用
电子式测量系统
1.2 汽车测量方法及应用
基准孔的变形情况
基准孔不称时量规的悬挂
汽车车身整体变形的测量与矫正
1.2 汽车测量方法及应用
（3）用中心量规测量车身下部尺寸 用定中规法测量车身下部尺寸时，应先查阅车
身尺寸手册，以确定中心量规的位置和高度。并根 据具体情况，有针对性地进行对称性调整。当其中 一个中心量规的高度确定后，应以参数表规定的数 据为准，对其他中心量规吊杆的长度按高低差进行 增减调整，使悬挂高度符合标准。
第五章 车身测量与校正
2.中心面 中心面是三维测量的宽度基准，它将汽车分成左右对 等的两部分(图)。对称的汽车所有宽度尺寸都是以中心面 为基准测得的。大部分汽车都是对称的，对称意味着汽车 右侧尺寸与左侧尺寸是完全相同的。
3.零平面 为了正确分析汽车损坏，一般将汽车看作一个矩 形结构并将其分成前、中、后三部分，三部分的基 准面称作零平面(图)，这三部分在汽车的设计中已 形成。不论车架式车身还是整体式车身结构，中部 区域是一个具有相当大强度的刚性平面区域，在碰 撞时汽车中部受到的影响最小。这一刚性中部区域 可用来作为观测车身结构对中情况的基础，所有的 测量及对中观测结果都与零平面有关。在实际测量 中，零平面也叫零点，是长度的基准。
第六节 车身校正原理 1.校正原理 校正(拉伸)车身时，有一个基本原则，即按与碰撞力相 反的方向，在碰撞区施加拉伸力(图7-2)。当碰撞很小，损 坏比较简单时，这种方法很有效。
2.地框式校正系统(地八卦) 在建造修理车间地面时就要把地框系统的锚孔或轨道用 水泥固定在车间地板上(图7—5)，车辆可以直接在地框系统 上或使用支架固定在地框系统上进行修理。车辆在地框系统 上拉伸校正时要进行固定，其紧固力必须满足在拉力的大小 和方向上同时保持平衡的要求。地框式校正系统在拉伸校正 操作中配有手动或气动液压泵，并且还应配有一些液压顶杆 (液压油缸)。用一根链条把顶杆连在汽车和支架上，通过支 架把顶杆和链条支承在槽架上。利用支承夹钳，将汽车支撑 在汽车台架上。
第四节 测量设备 1．机械式通用测量系统 机械式通用测量系统如米桥式通用测量系统( 图)在现代车身修理中被广泛应用。通用测量系统不 仅能够同时测量所有基准点，而且又能使一部分测 量更容易、更精确。 正确安装测量系统的各个部件后，用测量头来 测量基准点，如果测出车辆上的基准点与标准数据 图上的位置不同，则表明车辆上的基准点可能发生 了变形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车钣金（理论课）电子教案
编号课题车身测量课时
编写日期年月日
授课
教师
授课专业班次授课日期
班年月日第周星期第节
班年月日第周星期第节
班年月日第周星期第节
班年月日第周星期第节
教学目标1、理解测量工作的重要性。
2、掌握测量注意事项。
3、掌握常规的车身测量工具
4、了解车身测量系统
教学重点1、理解测量工作的重要性。
2、掌握测量注意事项。
3、掌握常规的车身测量工具
教学
难点
掌握常规的车身测量工具
教学课型新课
教具
器材
多媒体
教学组织与
过程
测量工作的重要性
测量工作是顺利完成各种车身修复所必需的程序之一。
对整体式车身来说，测量对于成功的损伤修复更为重要，因为转向系和悬架大都装在车身上，而有的悬架则是依据装配要求设计的。
汽车主销后倾角和车轮外倾角是一个固定不可调的值，这样车架损伤就会严重影响到悬架结构。
齿轮齿条式转向器通常装配在钢梁上，形成与转向臂固定的联系，而机械零件、发动机、变速器、差速器等也被直接装配在车身构件支撑的支架上。
所有这些测定元件的变形都会使转向器或悬架变形，使机械元件错位，导致转向失灵，传动系的振动和噪声，连杆端头、轮胎、齿轮齿条、常用接头或其他转向装置的过度磨损。
量注意事项：
为保证汽车正确的转向及操纵驾驶性能，关键尺寸的配合公
差必须不超过3MM。
精确的损伤情况可用车身尺寸图相对出身上具体点测量估测出来。
测量点和测量公差要通过对损伤区域的检查来确定，一般引起车门轻微下垂的前端碰撞，其损伤不会扩展而越过汽车的中心，因而后部的测量就没有太多必要。
在碰撞发生较严重的位置，必须进行大量的测量以保证适当的调整顺序。
在整个修理过程中，不论车架式车身还是整体式车身，测量是非常重要的。
必须对受伤的部位上的所有主要加工控制点对照厂家说明书进行复查。
常规的车身测量工具
卷尺测量
可以测量两个测量点之间的距离。
轨道式量规
轨道式量规测量的最佳位置为悬架和机械元件上的焊点、测量孔等，还可以对车身下部和侧面车身尺寸进行测量小的碰撞损伤中，用这种方法既快速又有效。
使用轨道式量规测量时的注意事项
汽车上固定点如螺栓、孔的测量位置是中心。
点至点测量为两点间直线的距离测量。
量规臂应与汽车车身平行，这就要求量规臂上的指针在测量某些尺寸时要设置成不同长度。
某些标准车身数据要求平行测量，有些则只要求点至点之间的长度测量。
按车身标准数据测量损伤车辆上所有点。
中心量规
安装在汽车的不同位置，量规上有两个由里向外滑动时总保持平行的横臂每一个横臂相对于量规所附着的车身结构都是平
行的四个中心量规分别安置在汽车最前端、最后端、前轮的后部和后轮的前部。
麦弗逊撑杆式中心量规
可以测量出减震器拱形座或车身上部部件相对中心线平面
和基准面的不对中情况。
有一根上横梁和一根下横梁下横梁有一个中心销上横杆上有二个测量指针。
机械式三维测量系统
原理来源于车身的制造过程，可以对板件进行快速定位、安装、焊接等工作包含主要测量控制点的测量头（也称为定位器）
测量控制点的位置与专用测量头完全配合。
一套测量头一般可用
来测量同一个型号车身类型的汽车。
电子式车身测量系统
半机械半电子测量系统
类似轨道式量规的测尺，量规上安装了位移传感器，在测尺上可以电子显示测量的高度、长度两个方向的数值。
一次只能测
量两个测量点之间的高度和长度或高度和宽度，测量点数据的变
化不能及时的反映出来。
半自动电子测量系统
自由臂方式进行测量
自由臂转动可以实现空间三维的移动，每次只能测量一个控制点，不能做到多点同步进行测量，只能做到适时测量(合适的
时间进行测量)而不是实时测量(随时可以显示当时的测量数
据)。
