LED灯生产工艺(DEC)
LED制造工艺流程
LED制造工艺流程LED（发光二极管）是一种半导体光源，具有高亮度、低功耗和长寿命等特点，因而在照明、显示和通信等领域得到广泛应用。
下面将介绍LED的制造工艺流程。
第一步：晶片生长晶片生长是LED制造的第一步，通过金属有机化学气相沉积（MOCVD）或分子束外延（MBE）等技术，在蓝宝石衬底上生长GaN等半导体材料，形成LED的发光层。
第二步：晶片分割晶片分割是将生长好的LED晶片切割成小尺寸的方形或圆形芯片，以便后续工艺处理。
第三步：晶渣去除晶渣是晶片分割后产生的残留物，需要通过化学腐蚀或机械研磨等方法去除，以保证晶片表面的平整和光洁。
第四步：金属化通过蒸镀、溅射或印刷等工艺，在LED晶片的表面覆盖金属电极，以便连接外部电路。
第五步：芯片封装LED芯片通过封装工艺，将其封装在透光的塑料封装体内，同时加入辅助材料如荧光粉等，以改变发光颜色。
第六步：测试对封装好的LED芯片进行光电参数测试，包括亮度、颜色、波长等，以保证其品质。
第七步：分选分级根据测试结果对LED芯片进行分类，分为不同等级，以满足不同应用需求。
通过以上工艺流程，LED芯片的制造过程完成，最终可用于LED照明、显示屏和其他应用中，为人们的生活和工作提供更加高效、节能和环保的光源。
LED（发光二极管）制造工艺是一个高度技术化的过程，需要精密的设备和复杂的工艺流程。
通过不断的研究和创新，LED技术在不断进步，成为照明、显示和通信等领域的主流光源之一。
下面将继续介绍LED制造的相关内容。
第八步：组装组装是LED制造的关键环节之一。
在组装过程中，LED芯片通常会与散热器、电路板和透光的封装体结合，组装成LED灯具或LED显示屏等成品。
第九步：包装LED成品需要通过包装，以保护其不受外部环境的影响，同时便于运输和存储。
常见的LED灯具包装材料包括泡沫塑料、纸盒和塑料膜等。
第十步：品质控制LED制造过程中需要严格的品质控制，对原材料、工艺和成品进行全面的检测和监控，确保LED产品符合规定的质量标准。
led生产工艺流程
led生产工艺流程LED（Light Emitting Diode，发光二极管）是一种电子发光器件，其工作原理是通过电流通过半导体材料结构时，电子与空穴重新结合产生光。
LED的生产过程可以分为单晶片制造、包装和测试三个主要步骤。
首先，单晶片制造是整个LED生产工艺的第一步。
它包括以下几个关键步骤：1. 材料准备：首先需要准备各种原材料，包括LED芯片所需的半导体材料，如砷化镓（GaAs）、砷化镓铝（AlGaAs）等，还需要金属材料和氮化镓基板等。
2. 晶体生长：将准备好的材料通过熔化、再结晶等过程，在特定温度和压力条件下进行晶体生长。
通常采用的方法有分子束外延（MBE）和金属有机化学气相沉积（MOCVD）等。
3. 衬底制备：晶体生长完成后，需要将其粘贴在薄而平整的衬底上，以便后续工艺步骤的进行。
4. 切割和抛光：将已经粘贴在衬底上的晶体进行切割和抛光，制成具有一定尺寸和形状的单晶片。
接下来是LED的包装过程，即将制造好的单晶片进行封装，以便与电路板连接使用。
主要步骤如下：1. 基座制备：首先，需要准备一个金属或塑料的基座，用来固定LED芯片和引出电路。
2. 焊接：将单晶片与基座通过焊接的方式固定在一起，使其能够相互连接。
3. 注射封装：使用注射成型机将造好的LED芯片和引线封装到透明的塑料壳体内，并固化成型。
最后是测试阶段，通过对已封装好的LED进行质量检测和性能测试，以确保其达到设计要求，主要包括以下几个步骤：1. 电性能测试：对封装好的LED进行电流和电压等电性能参数的测试，以确保其正常工作。
2. 光输出测试：通过特定设备测量LED的光输出强度、光谱特性和色温等关键光学参数。
3. 温度测试：将LED芯片加热至一定温度，测试其在高温环境下的工作性能和稳定性。
4. 寿命测试：通过长时间运行和老化试验，测试LED在不同条件下的使用寿命和稳定性。
总的来说，LED的生产工艺流程包括单晶片制造、包装和测试三个主要步骤。
Led灯生产工艺
Led灯生产工艺一、生产工艺a) 清洗：采用超声波清洗PCB或LED支架，并烘干。
b) 装架：在LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。
c)压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。
LED直接安装在PCB上的，一般采用铝丝焊机。
（制作白光TOP-LED需要金线焊机）d)封装：通过点胶，用环氧将LED管芯和焊线保护起来。
在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。
这道工序还将承担点荧光粉（白光LED）的任务。
e)焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。
f)切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。
g)装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。
h)测试：检查背光源光电参数及出光均匀性是否良好。
i）包装：将成品按要求包装、入库。
二、封装工艺1. LED的封装的任务是将外引线连接到LED芯片的电极上，同时保护好LED芯片，并且起到提高光取出效率的作用。
关键工序有装架、压焊、封装。
2. LED封装形式LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。
LED按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED 等。
3. LED封装工艺流程三．封装工艺说明1.芯片检验镜检：材料表面是否有机械损伤及麻点麻坑（lockhill）芯片尺寸及电极大小是否符合工艺要求，电极图案是否完整。
2.扩片由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。
我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。

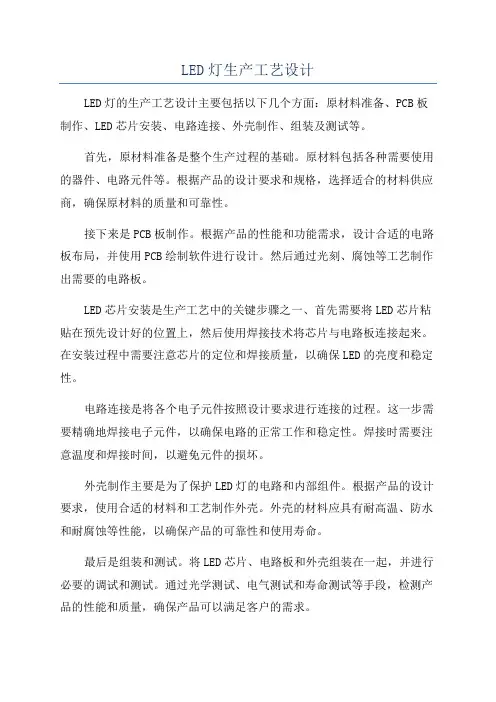

LED灯生产工艺设计
LED灯生产工艺设计LED灯的生产工艺设计主要包括以下几个方面：原材料准备、PCB板制作、LED芯片安装、电路连接、外壳制作、组装及测试等。
首先，原材料准备是整个生产过程的基础。
原材料包括各种需要使用的器件、电路元件等。
根据产品的设计要求和规格，选择适合的材料供应商，确保原材料的质量和可靠性。
接下来是PCB板制作。
根据产品的性能和功能需求，设计合适的电路板布局，并使用PCB绘制软件进行设计。
然后通过光刻、腐蚀等工艺制作出需要的电路板。
LED芯片安装是生产工艺中的关键步骤之一、首先需要将LED芯片粘贴在预先设计好的位置上，然后使用焊接技术将芯片与电路板连接起来。
在安装过程中需要注意芯片的定位和焊接质量，以确保LED的亮度和稳定性。
电路连接是将各个电子元件按照设计要求进行连接的过程。
这一步需要精确地焊接电子元件，以确保电路的正常工作和稳定性。
焊接时需要注意温度和焊接时间，以避免元件的损坏。
外壳制作主要是为了保护LED灯的电路和内部组件。
根据产品的设计要求，使用合适的材料和工艺制作外壳。
外壳的材料应具有耐高温、防水和耐腐蚀等性能，以确保产品的可靠性和使用寿命。
最后是组装和测试。
将LED芯片、电路板和外壳组装在一起，并进行必要的调试和测试。
通过光学测试、电气测试和寿命测试等手段，检测产品的性能和质量，确保产品可以满足客户的需求。
综上所述，LED灯的生产工艺设计需要考虑到原材料准备、PCB板制作、LED芯片安装、电路连接、外壳制作、组装及测试等多个环节。
通过科学合理的工艺设计，可以确保LED灯的品质和性能达到要求，满足客户的需求。
LED生产工艺及封装步骤
LED生产工艺及封装步骤LED（Light Emitting Diode）是一种半导体器件，能够将电能转化为光能的能量转换器。
LED的生产工艺及封装步骤是一个复杂的过程，下面将详细介绍LED的生产工艺及封装步骤。
1.衬底选材LED的衬底选材通常采用氮化镓（GaN）材料。
GaN材料具有优良的导电性和热特性，能够满足LED工作时需要的高温和高电流。
2.薄膜生长在衬底上生长多个层次的半导体材料薄膜。
通常包括衬底的缺陷层、n型导电层、活性层和p型导电层。
这些薄膜的顺序和厚度会影响LED的电性能和光性能。
3.芯片制备将薄膜衬底切割成小块，形成独立的LED芯片。
每个芯片都要经过电性能测试和光性能测试，以确保符合要求。
4.金属电极制备在LED芯片上制备金属电极。
金属电极一般是由金属薄膜或金属线制成，用于引出电流和控制电池的正负极性。
5.封装材料选择在LED芯片上方涂覆一层透明的封装材料。
这种封装材料通常选择有机树脂或硅胶，能够保护LED芯片并提高光的折射率，提高光的输出效率。
6.色温和亮度校正根据需要，对LED的色温和亮度进行校正。
通过调整封装材料的混合比例和制造工艺，可以使LED发出不同颜色和亮度的光。
7.封装将LED芯片放置在封装材料内，利用封装设备将封装材料固化。
这一步骤可以选择多种封装方式，如晶粒封装、敞口封装和有灯泡的封装等。
8.电性能测试对封装好的LED进行电性能测试，包括电压、电流、电阻和功率等参数的测量。
确保封装后的LED与设计要求一致，并具有稳定的电性能。
9.光性能测试对封装好的LED进行光性能测试，包括颜色、亮度、发光角度和光衰等参数的测量。
确保封装后的LED具有稳定的光性能，并满足应用需求。
10.温度老化测试将封装好的LED放置在高温环境中进行老化测试。
通过长时间高温老化测试，可以评估LED的长期稳定性和寿命，并提前筛选出潜在的缺陷。
11.出货检验对符合要求的LED进行出货检验，保证质量和性能的一致性。

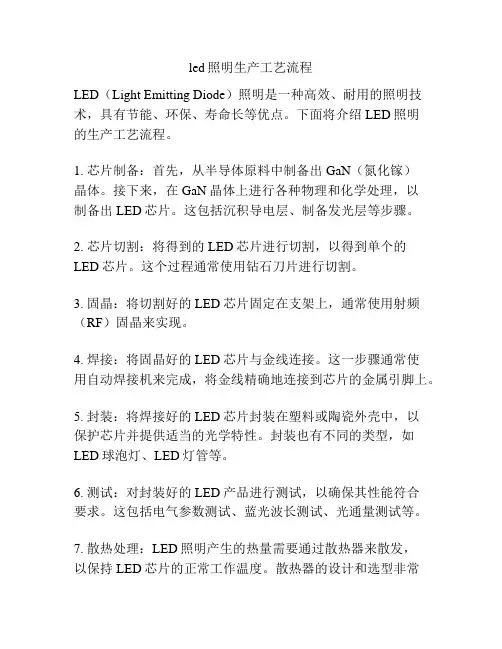

led照明生产工艺流程
led照明生产工艺流程LED（Light Emitting Diode）照明是一种高效、耐用的照明技术，具有节能、环保、寿命长等优点。
下面将介绍LED照明的生产工艺流程。
1. 芯片制备：首先，从半导体原料中制备出GaN（氮化镓）晶体。
接下来，在GaN晶体上进行各种物理和化学处理，以制备出LED芯片。
这包括沉积导电层、制备发光层等步骤。
2. 芯片切割：将得到的LED芯片进行切割，以得到单个的LED芯片。
这个过程通常使用钻石刀片进行切割。
3. 固晶：将切割好的LED芯片固定在支架上，通常使用射频（RF）固晶来实现。
4. 焊接：将固晶好的LED芯片与金线连接。
这一步骤通常使用自动焊接机来完成，将金线精确地连接到芯片的金属引脚上。
5. 封装：将焊接好的LED芯片封装在塑料或陶瓷外壳中，以保护芯片并提供适当的光学特性。
封装也有不同的类型，如LED球泡灯、LED灯管等。
6. 测试：对封装好的LED产品进行测试，以确保其性能符合要求。
这包括电气参数测试、蓝光波长测试、光通量测试等。
7. 散热处理：LED照明产生的热量需要通过散热器来散发，以保持LED芯片的正常工作温度。
散热器的设计和选型非常重要，可以采用散热铝板、散热风扇等方式。
8. 二次封装：对已测试好的LED产品进行二次封装，如安装支架、外壳等。
这一步骤是为了提供更好的安装和使用便利性。
9. 质量控制：对最终的LED产品进行质量控制，包括外观质量、亮度一致性、颜色一致性等方面的检查。
10. 包装和出货：将经过质量控制的LED产品进行包装，并安排出货。
综上所述，LED照明生产工艺流程包括芯片制备、芯片切割、固晶、焊接、封装、测试、散热处理、二次封装、质量控制和包装出货等多个环节。
这些工艺环节相互配合，确保了最终产品的质量和性能。
随着技术的不断进步，LED照明的生产工艺也在不断演变和改善，以满足不断增长的市场需求。
led灯制造工艺
led灯制造工艺LED灯制造工艺LED灯（Light Emitting Diode）是一种能够将电能直接转化为光能的半导体器件。
相比传统的白炽灯和荧光灯，LED灯具有更高的能效、更长的使用寿命和更广泛的应用领域。
LED灯制造工艺是指将LED芯片与其他组件进行组装，并且通过一系列工艺步骤，最终制造出可用的LED灯产品的过程。
LED灯制造的第一步是制作LED芯片。
LED芯片是LED灯的核心部件，它由半导体材料制成。
制作LED芯片的工艺主要包括外延、刻蚀、沉积、腐蚀等步骤。
其中，外延是将半导体材料在基片上生长，刻蚀是通过化学或物理方法去除不需要的杂质，沉积是将金属或其他材料沉积在芯片上，腐蚀是利用化学溶液去除不需要的材料。
接下来，LED芯片需要进行分选。
分选是指根据LED芯片的亮度和颜色进行分类。
LED芯片的亮度和颜色是由其结构和材料决定的。
分选的目的是为了提高LED灯的亮度一致性和颜色一致性。
分选过程主要包括测试、分类和分组。
通过测试，检测出芯片的亮度和颜色参数；然后将芯片按照亮度和颜色分为不同的类别；最后将相似的芯片分组，用于后续的组装。
在LED芯片分选完成后，就可以进行LED灯的组装了。
组装是将LED芯片与其他组件，如散热器、光罩、电路板等进行连接和固定，形成一个完整的LED灯。
组装过程主要包括贴合、焊接、固定等步骤。
贴合是将LED芯片和散热器或电路板粘合在一起，以实现散热和电气连接；焊接是将不同部件之间的电路连接起来，确保LED灯正常工作；固定是将各个组件固定在一起，保证LED灯的结构稳定。
组装完成后，LED灯需要进行老化测试。
老化测试是为了检测LED 灯的质量和性能稳定性。
在老化测试中，LED灯会连续工作一段时间，以模拟实际使用情况。
通过老化测试，可以检测出可能存在的问题和缺陷，并及时修复。
LED灯需要进行质量检验和包装。
质量检验是为了确保LED灯的质量符合标准要求。
检验内容包括外观检查、电气性能测试、光学性能测试等。
led灯生产工艺
led灯生产工艺LED灯的生产工艺包括以下几个主要步骤：1. 磊晶生长：磊晶是LED灯的核心技术之一，通过在基片上依次生长多个半导体层，形成P型区和N型区，从而形成LED芯片的发光结构。
磊晶生长通常使用金属有机气相沉积（MOCVD）技术，将组分精确控制的气体分子逐层沉积在基片上。
2. 制作电极：制作电极是为了在LED芯片上形成电流通路，使其产生发光。
电极通常是通过薄膜沉积或电镀的方式制作，具体包括制作P型电极和N型电极。
制作电极的过程需要使用光刻技术和蚀刻技术，以在特定区域形成金属电极。
3. 灯珠封装：将LED芯片封装到灯珠中，形成可直接使用的灯具。
灯珠封装过程包括将LED芯片用导线连接到封装基板上，然后加上封装材料，如环氧树脂等，用于保护和固定LED芯片。
封装时需要控制封装材料的温度和压力，确保封装质量。
4. 散热处理：LED灯发光时会产生一定的热量，如果不能及时散热，会降低LED的亮度和寿命。
因此，散热处理是LED灯生产过程中重要的一环。
散热处理通常使用散热片或散热胶，将LED芯片与散热器连接，加快热量的散发。
5. 测试与筛选：对已封装的LED灯进行测试和筛选。
测试包括电流、电压和亮度等参数的测试，以确保灯具的质量和性能符合要求。
筛选则是根据测试结果对LED灯进行分类，按照亮度等级进行分组。
6. 包装和贴片：对通过测试的LED灯进行包装和贴片。
包装是将灯具放入塑料或纸盒中，添加标签和说明书等相关资料。
贴片则是在LED灯的外壳上贴上商标和型号等标识，使其符合市场的需求。
7. 最后检验：对包装完的LED灯进行最后一次检验，确保产品质量和外观无缺陷。
检验包括外观检查、电气性能测试以及包装完好性检验等环节。
以上就是LED灯的生产工艺的主要步骤，通过这些工艺，可以生产出高质量和高亮度的LED灯产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED灯生产工艺
§1 LED制造流程概述
LED的制作流程包括上游的单晶片衬底制作、外延晶片生长；中游的芯片、电极制作、切割和测试分选；下游的产品封装。
图2.1 LED制造流程图
上游
中游
下游
§2 LED芯片生产工艺
LED照明能够应用到高亮度领域归功于LED芯片生产技术的不断提高，包括单颗晶片的功率和亮度的提高。
LED上游生产技术是LED行业的核心技术，目前在该技术领先的国家主要日本、美国、韩国，还有我国台湾，而我国大陆在LED上游生产技术的发展比较靠后。
下图为上游外延片的微结构示意图。
图 2.2 蓝光外延片微结构
图
生产出高亮度LED芯片，一直是世界各国全力投入研制的目标，也是LED发的方向。
目前，利用大功率芯片生产出来的白光1W LED流明值已经达能到150lm之高。
LED上游技术的发展将使LED灯具的生产成本越来越低，更显LED照明的优势。
以下以蓝光LED为例介绍其外延片生产工艺如下：首先在衬低上制作氮化鎵(GaN)基的外延片,这个过程主要是在金属有机化学气相沉积外延片炉(MOCVD)中完成的。
准备好制作GaN基外延片所需的材料源和各种高纯的气体之后，按照工艺的要求就可以逐步把外延片做好。
常用的衬底主要有蓝宝石、碳化硅和硅衬底,以及GaAs、AlN、ZnO等材料。
MOCVD是利用气相反应物(前驱物)及Ⅲ族的有机金属和Ⅴ族的NH3在衬底表面进行反应,将所需的产物沉积在衬底表面。
通过控制温度、压力、反应物浓度和种类比例，从而控制镀膜成分、晶相等品质。
MOCVD外延炉是制作LED外延片最常用的
设备
然后是对LED PN结的两个电极进行加工，电极加工也是制作LED芯片的关键工序，包括清洗、蒸镀、黄光、化学蚀刻、熔合、研磨；然后对LED毛片进行划片、测试和分选，就可以得到所需的LED芯片了。
图2.3 LED生产流程
作为LED节能灯光源的大功率LED，它是LED节能灯的核心部分。
大功率LED 的生产工艺如何直接影响LED的性能，进而影响LED灯具的性能，如光衰、光效等。
§3.1 LED封装工艺流程
以大功率LED封装产品为例，介绍它的封装制程如下：
图2.4 大功率LED封装制
§4 LED节能灯具生产流程
LED灯具是利用LED做光源结合光学、热学、力学、电学、美学等学科知识生产出来的一种高效节能灯具。
图2.5 LED节能灯生产技术
以路灯为例介绍LED节能灯的生产流程如下：
图2.6 LED路灯生产流程。
