轴承各工序流程

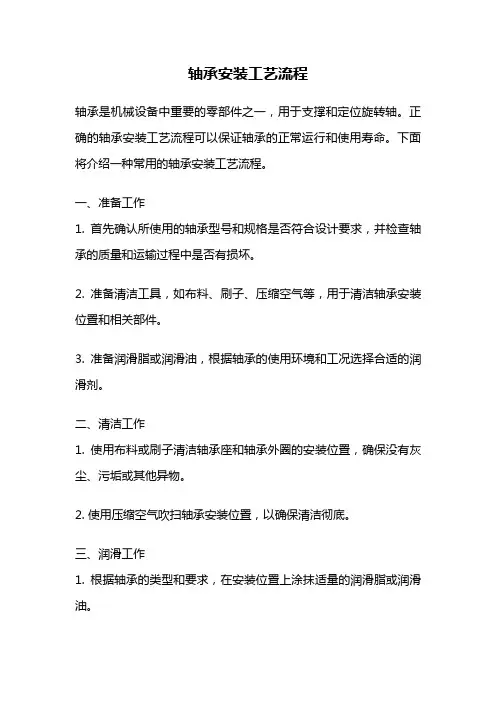

轴承安装工艺流程
轴承安装工艺流程轴承是机械设备中重要的零部件之一，用于支撑和定位旋转轴。
正确的轴承安装工艺流程可以保证轴承的正常运行和使用寿命。
下面将介绍一种常用的轴承安装工艺流程。
一、准备工作1. 首先确认所使用的轴承型号和规格是否符合设计要求，并检查轴承的质量和运输过程中是否有损坏。
2. 准备清洁工具，如布料、刷子、压缩空气等，用于清洁轴承安装位置和相关部件。
3. 准备润滑脂或润滑油，根据轴承的使用环境和工况选择合适的润滑剂。
二、清洁工作1. 使用布料或刷子清洁轴承座和轴承外圈的安装位置，确保没有灰尘、污垢或其他异物。
2. 使用压缩空气吹扫轴承安装位置，以确保清洁彻底。
三、润滑工作1. 根据轴承的类型和要求，在安装位置上涂抹适量的润滑脂或润滑油。
2. 将适量的润滑脂或润滑油涂抹在轴承内圈的安装位置。
四、安装工作1. 将轴承小心地放置在轴承座上，确保轴承的内圈与轴的装配间隙符合设计要求。
2. 使用专用的安装工具（如安装套筒或冲击工具），以均匀的力将轴承安装到轴承座上。
3. 安装轴承时，应注意避免过度施加力量，以防损坏轴承或变形。
4. 安装完成后，用手检查轴承的自由度和旋转灵活性，确保没有卡滞或异常。
五、定位工作1. 使用专用的定位工具（如定位销或定位环），将轴承固定在正确的位置上。
2. 确保轴承的外圈与轴承座的定位孔或定位面完全契合，以确保轴承的稳定性和精确度。
六、检查工作1. 安装完成后，检查轴承的安装质量，确保轴承的内圈和外圈与座孔和座面之间的配合间隙符合设计要求。
2. 检查轴承的安装位置是否正确，轴承是否有松动或不稳定的现象。
七、润滑补充工作1. 在安装完成后，根据润滑要求，及时补充润滑脂或润滑油，以确保轴承的正常润滑。
2. 根据设备的工作情况和使用寿命要求，定期检查和更换润滑剂。
总结：轴承的安装工艺流程是一个非常重要的环节，可以直接影响轴承的使用寿命和设备的运行效果。
正确的轴承安装工艺流程包括准备工作、清洁工作、润滑工作、安装工作、定位工作、检查工作和润滑补充工作。
轴承生产流程
轴承生产流程轴承是一种广泛应用于机械设备中的重要零部件，它能够有效支撑和减少机械系统中的摩擦。
轴承的生产流程是一个复杂而精细的过程，下面将详细介绍轴承的生产流程。
首先，轴承的生产从选材开始。
轴承的主要材料包括钢、陶瓷和塑料。
其中，钢是最常用的轴承材料，它能够提供良好的强度和耐磨性。
在选材过程中，需要对原材料进行严格的检测和筛选，以确保材料的质量符合生产要求。
接下来是轴承的加工制造。
轴承的加工制造包括锻造、热处理、车削、磨削等工艺。
在锻造过程中，将选定的材料加热至一定温度，然后通过模具进行锻造成型。
热处理是为了提高轴承的硬度和耐磨性，通过加热和冷却的方式改变材料的组织结构。
车削和磨削则是为了加工轴承的外形和精度，确保轴承的质量符合标准要求。
随后是轴承的装配。
轴承的装配是将各个零部件组装在一起，形成一个完整的轴承产品。
在装配过程中，需要严格控制装配工艺，确保轴承的各项性能指标符合要求。
同时，还需要对装配后的轴承进行严格的检测和调试，以确保产品的质量和性能稳定。
最后是轴承的检测和包装。
轴承在生产完毕后，需要进行严格的检测和测试，包括外观检查、尺寸测量、性能测试等。
只有通过了各项检测的轴承才能够进行包装。
在包装过程中，需要对轴承进行防锈处理，并采用适当的包装材料，确保产品在运输和存储过程中不受损坏。
总的来说，轴承的生产流程包括选材、加工制造、装配、检测和包装等环节。
每一个环节都需要严格控制和管理，以确保轴承产品的质量和性能符合标准要求。
只有通过精细的生产流程，才能够生产出高质量的轴承产品，满足不同机械设备的需求。
轴承的生产工艺流程
轴承的生产工艺流程
轴承是机械设备中常用的零部件之一，其生产工艺流程一般包括原材料准备、加工制造、热处理、清洗防锈和检测等环节。
首先是原材料准备阶段。
轴承的制造原料主要包括钢材、铜材和塑料材料等。
在生产之前，需要对这些原材料进行筛选和测试，确保其符合相关的标准和要求。
接下来是加工制造阶段。
这个阶段主要是将原材料进行加工和成型。
首先，将钢材进行切割，然后通过冷镦、热镦等工艺将其加工成滚珠或滚道等轴承零部件。
同时，还需要对铜材和塑料材料进行注塑或拉伸工艺，用于制造轴承的保持笼和密封圈等部件。
随后是热处理阶段。
热处理是轴承制造中非常重要的一步，它可以改善轴承的物理性能和机械性能。
通过热处理工艺，将加工好的轴承零部件进行加热和冷却处理，从而使轴承具有更好的硬度、韧性和耐磨性等特性。
在热处理之后，需要对轴承进行清洗和防锈处理。
轴承表面常常会残留一些油污和杂质等物质，因此需要用清洗设备对轴承进行清洗，以确保轴承的表面光洁度。
随后，对轴承进行防锈处理，一般采用防锈油或防锈膜进行涂覆，以防止轴承在存放和运输过程中被氧化。
最后是检测和质保阶段。
生产好的轴承需要经过一系列的检测，以确保其质量符合相关的标准和要求。
常见的检测项目包括尺
寸、外观、轴承座及滚珠的脱落等。
同时，还需要对轴承进行质保，确保其使用寿命和性能稳定性。
综上所述，轴承的生产工艺流程主要包括原材料准备、加工制造、热处理、清洗防锈和检测等环节。
通过严格控制每个环节的质量和工艺要求，可以生产出质量稳定、性能优良的轴承产品。
车床轴承工艺流程
车床轴承工艺流程车床轴承加工工艺流程是指将铸铁、钢、有色金属等材料加工成轴承零件的过程。
下面将介绍一下车床轴承加工工艺的流程。
1. 材料准备：首先需要准备好所需材料，包括轴承外壳和轴承内圈的原材料。
根据设计要求，选择适当的材料，如碳钢、合金钢等。
2. 材料切割：将所需的原材料根据轴承外壳和轴承内圈的尺寸要求切割成相应的坯料。
3. 轴承外壳车削：将轴承外壳的坯料固定在车床上，进行粗车和精车的加工。
首先进行粗车，根据设计图纸上的尺寸要求，将坯料车削成近似形状。
然后进行精车，利用车刀切削剩余的金属，使其达到设计图纸的尺寸精度要求。
4. 轴承内圈车削：将轴承内圈的坯料固定在车床上，进行相同的粗车和精车加工。
粗车和精车的过程与轴承外壳的加工类似，都需要根据设计要求进行切削加工。
5. 轴承孔的加工：将车削好的轴承内圈固定在车床上，进行车削和钻孔的加工。
首先利用车刀将内圈的外径车削成设计要求的直径尺寸，然后利用钻头进行孔的加工，以满足轴承配合的要求。
6. 轴承外径修整：将车床加工后的轴承外壳和轴承内圈进行搭配，通过磨削或研磨等方法，修整轴承外径和轴承内径的尺寸，以确保轴承的配合性能。
7. 热处理：对加工好的轴承进行热处理，以提高其硬度和机械性能。
热处理方式根据材料的特点和工艺要求来选择，常见的热处理方式有淬火、回火等。
8. 清洗和检验：对热处理后的轴承进行清洗，去除表面的油污等杂质。
然后进行外观检验、尺寸检验和硬度检验等工序，以确保轴承的质量和性能符合要求。
9. 组装：将经过检验的轴承组装到轴颈上，通过轴承盖和螺栓等零件进行固定。
10. 表面处理和润滑：对组装好的轴承进行表面处理，例如镀锌、喷涂等。
然后进行润滑处理，加入适量的润滑油或润滑脂，以减少摩擦和磨损。
以上就是车床轴承加工工艺的流程。
在实际生产中，还需要根据具体情况进行调整和改进，以提高加工效率和工件质量。
陶瓷轴承的加工工艺流程
陶瓷轴承的加工工艺流程
陶瓷轴承的加工工艺流程主要包括以下几个步骤：
1. 选材：根据不同的工作条件和要求，选择适合的陶瓷材料，如氧化铝陶瓷、氮化硅陶瓷等。
2. 粉体制备：将所选材料研磨成合适的粉体，通常采用球磨法或湿法研磨。
3. 成型：将粉体通过注浆、压制、注射等方式进行成型，得到初步具有形状的坯体。
4. 烧结：将成型后的坯体放入烧结炉中进行高温处理，使其达到一定的烧结密度和力学强度。
5. 加工：对烧结后的陶瓷坯体进行细部加工，包括车削、磨削、磨光等工序，以达到规定的尺寸和精度要求。
6. 清洗和检测：清洗加工后的陶瓷轴承，去除表面杂质，并进行质量检测，包括尺寸、形状、硬度、粗糙度等指标的检测。
7. 组装和调试：将加工完成并经过检测合格的陶瓷轴承组装到设备或机械中，并进行调试和精确安装。
8. 表面涂层：根据具体要求，对陶瓷轴承进行表面涂层处理，以提高其耐磨性、润滑性和耐腐蚀性。
9. 包装和出厂：对加工完成的陶瓷轴承进行包装，保护其表面免受损坏，并按照客户要求进行出厂。
需要注意的是，不同类型和用途的陶瓷轴承的加工工艺流程可能会有所差异，上述流程仅为一般性的概述。
在实际加工过程中，还需要根据具体情况进行调整和优化。
汽车轴承加工工艺流程
汽车轴承加工工艺流程
1. 原材料准备
- 选择合适的钢材或其他金属材料作为轴承材料。
- 检查材料质量,确保无缺陷。
2. 锻造或铸造
- 根据轴承的设计要求,采用锻造或铸造工艺将原材料加工成粗坯。
- 锻造可提高材料的致密度和力学性能。
3. 热处理
- 对粗坯进行适当的热处理,如淬火、回火等,以获得所需的硬度和强度。
- 热处理可改善材料的组织结构和力学性能。
4. 粗加工
- 使用车床、铣床等机床对粗坯进行粗加工,去除多余材料,获得接近最终尺寸的半成品。
- 粗加工可提高后续精加工的效率。
5. 精加工
- 采用精密加工设备,如精密车床、磨床等,对半成品进行精加工。
- 确保轴承表面光洁度、几何精度和尺寸公差符合要求。
6. 超精加工(可选)
- 对于一些高精度轴承,可进行超精加工,如滚动磨床加工、抛光等,
以获得更高的表面质量。
7. 装配
- 将加工完成的轴承内、外圈、滚动体等部件进行清洗和装配。
- 注意保持装配过程的清洁度,避免污染。
8. 检测
- 对装配后的轴承进行全面检测,包括尺寸、运动精度、噪音、振动等,确保满足质量标准。
9. 包装和入库
- 对合格的轴承进行标识、包装,防止在运输和存储过程中受损。
- 将轴承入库,待后续装配到汽车上。
以上是汽车轴承加工的一般工艺流程,具体流程可能因轴承类型、材料和要求而有所调整。
在整个加工过程中,需要严格控制质量,确保轴承的可靠性和使用寿命。
轴承加工工艺流程
轴承加工中常见形位公差分类及表示符号
形位公差分为形状公差和位置公差 注：形状公差是指实际单一要素的形状所允许的变动量 位置公差是指实际关联要素的位置对基准所允许的 变动量
形状公差：平面度用符号“ ”表示； 圆度用符号“ ”表示； 锥度用符号“ ”表示。
位置公差：侧摆用符号“ ”表示； 对称用符号“ ”表示； 垂直度用符号“ ”表示； 壁厚差用符号“ ”表示。
注释：形状公差是指实际单一的形状所允许的变动量 位置公差是指实际关联要素的位置对基准所允许的变动量
各工序检查部位及项目
序号 检验部位
检查项目
1
外 径 外径尺寸、圆度、锥度、壁厚差、表面粗糙度
2
内 径 内径尺寸、圆度、锥度、壁厚差、垂直度
3
宽 度 宽度尺寸、平面度、平行度、表面粗糙度
4
沟 道 沟径、沟曲率、沟位、侧摆、圆度、壁厚差
沟道刀具的安装
车刀不能伸出刀具太长，防止振纹产生或者崩刀 车刀刀尖与工件中心等高，或者车外圈时，允许
车刀稍微高于工件中心，允许量为工件直径的1% ，车内圈时，允许车刀稍低于工件中心，允许量 为工件直径的1% 车刀轴线尽量与工件轴线平行 装刀时用的垫片要平整，并且尽量减少实用的片 数 车刀要紧固牢靠
5、密封槽
测量内容：口径、底径、中宽、槽形、 圆度、壁厚差、平行差
测量工具：自制表座、标准件、千分尺、 百分表、形状测量仪
测量方法：（见下图）
测量圆度示意图
密封槽宽度的测量方法
密封槽宽度测量方法有测量中宽和测量单边两种 方式，无优劣之分，只是根据情况采用不同的测 量途径
不合格分析： 1、中宽、单边过大，说明密封槽宽度偏窄，应增 加大拖板的轴向进给量以增加槽宽 2、中宽、单边过小，说明密封槽宽度偏宽，应减 小大拖板的轴向进给量以增加槽宽
轴承的工艺流程
轴承的工艺流程轴承是一种常用的机械元件，用于支撑旋转轴的运动。
轴承制造工艺流程包括原材料准备、零件加工、装配和淬火等步骤。
下面简要介绍一下轴承的工艺流程。
首先是原材料的准备。
轴承的主要原材料是钢材，通常使用高碳铬钢或不锈钢制造。
原材料需要经过检验，确保质量符合要求。
然后将原材料切割成适当的尺寸，以备后续加工。
第二步是零件的加工。
首先是球体的加工，将切割好的原材料在机床上进行数控加工，使其成为规定尺寸和形状的球体。
然后对轴承套圈和外圈进行车削、铣削等加工工序，使其能与球体配合运动。
接下来对其他零件如内圈、挡圈等进行相应的加工工艺，以产生与球体和套圈外圈的正确配合关系。
第三步是装配。
在装配过程中，先将内圈和外圈与球体组合一起，然后通过润滑剂和密封圈等配件进行加工，形成完整的轴承。
在装配过程中需要严格控制套圈和球体之间的间隙，以确保轴承的正常运转。
最后是淬火。
淬火是为了提高轴承的硬度和耐磨性能。
在淬火过程中，将轴承加热到适当温度，然后迅速冷却，使其在金相组织上形成马氏体结构，提高硬度。
接下来进行回火处理，以减轻淬火产生的内应力，提高韧性和抗脆性，使轴承具有较好的综合性能。
整个工艺流程中，需要密切关注零件加工精度和装配过程中的质量控制。
只有在确保零件尺寸和形状精度的前提下，才能保证轴承正常运转和使用寿命。
此外，还需要保证装配过程中的清洁环境，避免灰尘、污染等对轴承的影响。
综上所述，轴承工艺流程包括原材料准备、零件加工、装配和淬火等步骤。
通过严格控制每个环节的工艺要求和质量控制，可以生产出高质量的轴承产品。
轴承的质量对机械设备的运行和寿命有着重要的影响，因此轴承制造工艺流程的合理设计和实施非常关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习内容总结
产品形成经过以下工序制造：
毛柸→锻造→车削→热处理→研磨→装配→打包→出厂
根据所学的内容细化各工序的内部工序：
〃原材料
材料入库→检验（检验化学成分、材质是否合格）→根据第一道工序所需的材料量配发出库进入车间
〃锻造
按照所作产品尺寸（锯床）锯断：所说的毛柸→称重记入→（经高频加热器加热）→倒料→锻压→加热打孔→扩孔→压沟道→退火（炉内加热、升温、常温降温）
※（根据尺寸的不同，将毛柸锻压时，会更换模具，锻出所需的产品）
锻造中又分自由锻（人工操作）和自动锻两种，现行所用的基本上都是自动锻，因为自由锻及耗损人力，又耗费时间。
〃车削
对锻造后产品（表面无芯磨）抛光→车内部轨道→检验（高度、沟径）端面→车（外径、沟道、端面）
〃热处理
加热→保温→冷却→回火→清洗→抛丸（喷砂）
〃研磨
⑴内套：
平面加工→内沟道加工→内径加工→超精
⑵外套：
平面外径加工→外沟道加工→超精
⑶各工序检查、测量
〃装配
球轴承装配：
零件清洗→合套→压力铆合（保持器的铆合）→外观检查→退磁、清洗→包装→成品入库
滚子轴承装配：
零件清洗→合套→外观检查→退磁、清洗→包装→成品入库
注：主要参观工序：锻压、热处理、车工、磨加工、装配、主要参观的轴承：深沟球轴承加工流程、圆锥滚子轴承加工流程
学习者：
制造部林琳
2012年2月16日。
