轴承基本制造流程
轴承加工工艺流程
轴承加工工艺流程引言轴承是机械设备中常见的零件之一，用于支撑和定位旋转机械的轴。
轴承的加工工艺流程对于轴承的质量和性能有着重要的影响。
本文将介绍轴承加工的一般工艺流程，包括原料准备、车、磨、热处理和装配等环节。
一、原料准备轴承的原材料一般是钢材，根据需要可以选择不同种类和牌号的钢材。
在轴承加工之前，首先需要对原材料进行准备。
原料准备的主要步骤包括材料验收、材料切割和材料成型。
首先，对原材料进行验收，检查原材料的质量和规格是否符合要求。
然后，将原材料切割成适当的长度，以便后续加工操作。
最后，通过冷锻、热锻等成型工艺，将切割好的原材料进一步成型为轴承的预制件。
二、车削加工车削是轴承加工中常用的一种加工方法，主要用于加工轴承的外圆、内圆和面。
车削加工的流程包括设备调整、工件夹持、刀具选择、车削操作和尺寸检测等环节。
在车削加工之前，需要调整车床等设备，保证其正常运转和加工精度。
然后，将轴承安装在车削设备上，并进行夹持。
接下来，选择合适的刀具，根据轴承的要求进行车削操作。
最后，通过尺寸检测，确保车削加工的尺寸精度和表面质量符合要求。
三、磨削加工磨削是轴承加工中另一种常用的加工方法，主要用于提高轴承的精度和表面质量。
磨削加工的流程包括设备调整、砂轮选择、工件夹持、磨削操作和尺寸检测等环节。
在磨削加工之前，同样需要调整磨削设备，保证其正常运转和加工精度。
然后，选择适当的砂轮，根据轴承的要求进行磨削操作。
在磨削过程中，需要注意控制砂轮的磨损和磨削温度，以避免影响磨削效果。
最后，通过尺寸检测，确保磨削加工的尺寸精度和表面质量达到要求。
四、热处理热处理是轴承加工中一个重要的环节，可以改变轴承的组织结构和性能。
常见的热处理方法包括淬火、回火和渗碳等。
热处理的流程包括预热、热处理和冷却等阶段。
在热处理之前，需要对轴承进行预热，以去除表面的污垢和湿气，提高热处理效果。
然后，将轴承放入热处理炉中，进行淬火、回火或渗碳等热处理操作。
风电主轴轴承的生产工艺流程
风电主轴轴承的生产工艺流程
风电主轴轴承的生产工艺流程一般包括以下几个步骤：
1. 材料准备：选择合适的轴承材料，通常使用高品质的合金钢或不锈钢。
2. 切削加工：将选好的材料进行切削，通过车削、磨削等方法将材料加工成所需形状和尺寸。
3. 热处理：对切削加工后的轴承进行热处理，通常包括淬火和回火，以提高轴承的强度和硬度。
4. 精密加工：将经过热处理的轴承进行精密加工，包括车削、磨削等工艺，以达到更高的精度和表面质量。
5. 组装：将精密加工后的零部件进行组装，包括安装滚珠、安装保持架以及密封等工序。
6. 检验和调试：对组装好的轴承进行严格的检验和调试，以确保质量和性能符合要求。
7. 表面处理：对轴承进行表面处理，如涂覆防腐层或进行氮化等，以提高其耐腐蚀性和耐磨性。
8. 包装和出厂：对经过表面处理的轴承进行包装，并出厂销售。
以上是风电主轴轴承的生产工艺流程的主要步骤，具体的流程可能会根据不同厂家和产品的要求而有所差异。
轴承加工标准工艺标准流程附图
轴承加工工艺流程（附图）轴承是现代机械设备中一种重要零部件。
它旳重要功能是支撑机械旋转体，减少其运动过程中旳摩擦系数，并保证其回转精度。
按运动元件摩擦性质旳不同，轴承可分为滚动轴承和滑动轴承两大类。
轴承可同步承受径向负荷和轴向负荷。
能在较高旳转速下工作。
接触角越大，轴向承载能力越高。
那么轴承是怎么加工出来旳呢？轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）<1>滚动体（钢球）制造基本流程：原材料——冷镦——光磨——热解决——硬磨——初研——外观——精研<2>保持架（钢板）制造基本流程：原材料——剪料——裁环——光整——成形——整形——冲铆钉孔<3>套圈（内圈、外圈）制造基本流程：原材料——锻造——退火——车削——淬火——回火——磨削——装配汇普轴承加工流程图(1)锻造加工：锻造加工是轴承套圈加工中旳初加工，也称毛坯加工。
套圈锻造加工旳重要目旳是：(a)获得与产品形状相似旳毛坯，从而提高金属材料运用率，节省原材料，减少机械加工量，减少成本。
(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承旳使用寿命。
锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机构成连线旳设备体进行流水作业(2)退火：套圈退火旳重要目旳是：高碳铬轴承钢旳球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆旳碳化物颗粒旳组织，为后来旳冷加工及最后旳淬回火作组织准备。
Gcr15SiMn退火基本工序：在790—810℃保温2-6h, 以10—30℃/h,冷至600℃如下，出炉空冷(3)车削加工：车削加工是轴承套圈旳半成品加工，也可以说是成型加工。
车削加工旳重要目旳是：(a)使加工后旳套圈与最后产品形状完全相似。
(b)为背面旳磨削加工发明有利条件。
车削加工旳措施：集中工序法：在一台设备上完毕所有车削工序旳小批量生产。
分散工序法：在一台设备上完毕某一种车削工序旳大批量生产。

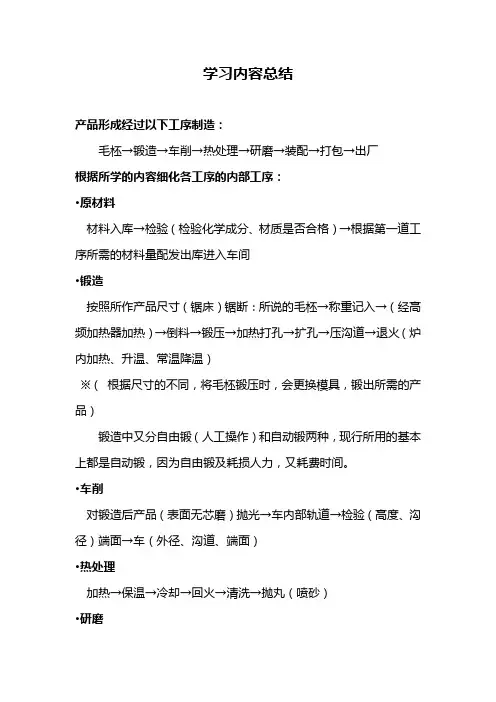

轴承各工序流程
学习内容总结
产品形成经过以下工序制造：
毛柸→锻造→车削→热处理→研磨→装配→打包→出厂
根据所学的内容细化各工序的内部工序：
〃原材料
材料入库→检验（检验化学成分、材质是否合格）→根据第一道工序所需的材料量配发出库进入车间
〃锻造
按照所作产品尺寸（锯床）锯断：所说的毛柸→称重记入→（经高频加热器加热）→倒料→锻压→加热打孔→扩孔→压沟道→退火（炉内加热、升温、常温降温）
※（根据尺寸的不同，将毛柸锻压时，会更换模具，锻出所需的产品）
锻造中又分自由锻（人工操作）和自动锻两种，现行所用的基本上都是自动锻，因为自由锻及耗损人力，又耗费时间。
〃车削
对锻造后产品（表面无芯磨）抛光→车内部轨道→检验（高度、沟径）端面→车（外径、沟道、端面）
〃热处理
加热→保温→冷却→回火→清洗→抛丸（喷砂）
〃研磨
⑴内套：
平面加工→内沟道加工→内径加工→超精
⑵外套：
平面外径加工→外沟道加工→超精
⑶各工序检查、测量
〃装配
球轴承装配：
零件清洗→合套→压力铆合（保持器的铆合）→外观检查→退磁、清洗→包装→成品入库
滚子轴承装配：
零件清洗→合套→外观检查→退磁、清洗→包装→成品入库
注：主要参观工序：锻压、热处理、车工、磨加工、装配、主要参观的轴承：深沟球轴承加工流程、圆锥滚子轴承加工流程
学习者：
制造部林琳
2012年2月16日。
高温轴承的制造流程
热处理
将轴承套圈进行高温处理，改善材料的硬度、强度和耐磨性。热处理包括淬火和回火等步骤。
5
磨加工
对热处理后的轴承套圈进行磨加工，确保轴承的精度和表面质量。包括内外圈的磨削、超精加工等步骤。
6
质量检测
对磨加工后的轴承进行质量检测，包括尺寸精度、形状精度、硬度、裂纹等项目的检查。
7
涂装
对轴承进行涂装处理，提高轴承的抗腐蚀性、耐磨性和抗氧化性。

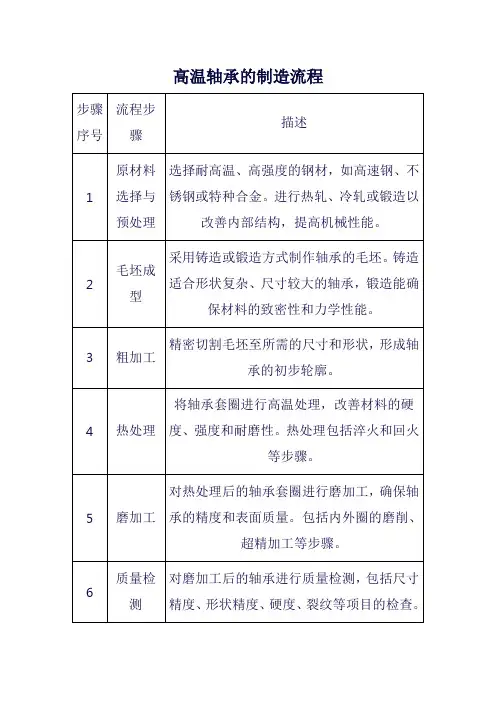

高温轴承的制造流程
步骤序号
流程步骤
描述
1
原材料选择与预处理
选择耐高温、高强度的钢材，如高速钢、不锈钢或特种合金。进行热轧、冷轧或锻造以改善内部结构，提高机械性能。
2
毛坯成型
采用铸造或锻造方式制作轴承的毛坯。铸造适合形状复杂、尺寸较大的轴承，锻造能确保材料的致密性和力学性能。
3
粗加工
精密切割毛坯至所需的尺寸和形状，形成轴承的初步轮廓。
8
组装
将轴承的各个零件组装在一起，形成完整的轴承。组装过程中需使用专用工具和设备，确保轴承的组装质量和可靠性。
9
成品检验
对组装完成的轴承进行最终的质量检验，确保轴承的性能和可靠性满足要求。
10ቤተ መጻሕፍቲ ባይዱ
包装与发货
将检验合格的轴承进行包装，并按照客户需求进行发货。
深沟球轴承工艺流程图
储存 冲孔
退磁、清洗
防锈、包装
成品入库
保持架球加工
酸洗或喷丸 或串光
终检
防锈、包装
储存
内、外圈退磁、清洗 内、外沟道分组 选配、装球
装保持架
铆压保持架
装配
旋转检查
注油脂 检查注脂量
密封盖压入 噪音检查 防锈、包装
图
软磨外径
车内径
防锈、储存 软磨外径
精车内径
防锈、储存
回火
表面抛丸
精磨外径
终磨沟道
终磨沟道
终磨内径
粗磨
精磨
防锈、包装 整形
粗磨外径
粗磨沟道
终磨两端面 精磨外径
外圈磨削加工
退磁、清洗
超精沟道
终磨外径
防 粗磨两端面
粗磨沟道
粗磨内径
终磨两端面
退磁、清洗
超精沟道
防锈、储存
棒材或线材购 买、接受
冷镦成型
去环带
软磨
热处理
粗磨
钢球加工
研磨
清洗
板材购买、接受
剪切、下料
探伤
终检分组
切环、冲压 成形
防锈、包装
深沟球轴承生产工艺流程图
原材料购买、接受
切管
软磨两端面
软磨外径
外圈车削加工
倒两侧外R角、 内倒角
原材料购买、接受
车沟道 切管
车两侧密封槽 软磨两端面
内圈车削加工
倒两侧内R角、 外倒角
车沟道
热处理
车加工后的
内外套圈
预加热
加热
车两侧密封槽
油冷却
清洗
防锈、储存 软磨外径
防锈、储存 回火
半成品接受 粗磨两端面
车床轴承工艺流程
车床轴承工艺流程车床轴承加工工艺流程是指将铸铁、钢、有色金属等材料加工成轴承零件的过程。
下面将介绍一下车床轴承加工工艺的流程。
1. 材料准备：首先需要准备好所需材料，包括轴承外壳和轴承内圈的原材料。
根据设计要求，选择适当的材料，如碳钢、合金钢等。
2. 材料切割：将所需的原材料根据轴承外壳和轴承内圈的尺寸要求切割成相应的坯料。
3. 轴承外壳车削：将轴承外壳的坯料固定在车床上，进行粗车和精车的加工。
首先进行粗车，根据设计图纸上的尺寸要求，将坯料车削成近似形状。
然后进行精车，利用车刀切削剩余的金属，使其达到设计图纸的尺寸精度要求。
4. 轴承内圈车削：将轴承内圈的坯料固定在车床上，进行相同的粗车和精车加工。
粗车和精车的过程与轴承外壳的加工类似，都需要根据设计要求进行切削加工。
5. 轴承孔的加工：将车削好的轴承内圈固定在车床上，进行车削和钻孔的加工。
首先利用车刀将内圈的外径车削成设计要求的直径尺寸，然后利用钻头进行孔的加工，以满足轴承配合的要求。
6. 轴承外径修整：将车床加工后的轴承外壳和轴承内圈进行搭配，通过磨削或研磨等方法，修整轴承外径和轴承内径的尺寸，以确保轴承的配合性能。
7. 热处理：对加工好的轴承进行热处理，以提高其硬度和机械性能。
热处理方式根据材料的特点和工艺要求来选择，常见的热处理方式有淬火、回火等。
8. 清洗和检验：对热处理后的轴承进行清洗，去除表面的油污等杂质。
然后进行外观检验、尺寸检验和硬度检验等工序，以确保轴承的质量和性能符合要求。
9. 组装：将经过检验的轴承组装到轴颈上，通过轴承盖和螺栓等零件进行固定。
10. 表面处理和润滑：对组装好的轴承进行表面处理，例如镀锌、喷涂等。
然后进行润滑处理，加入适量的润滑油或润滑脂，以减少摩擦和磨损。
以上就是车床轴承加工工艺的流程。
在实际生产中，还需要根据具体情况进行调整和改进，以提高加工效率和工件质量。
轴承主要加工的流程
轴承主要加工的流程轴承主要加工流程那可太有趣啦，就像一场精心策划的美食制作之旅呢。
一、毛坯制造。
轴承的诞生呀，得先有个毛坯。
这就像是盖房子得先有个地基一样。
毛坯制造有很多方法哦。
一种常见的是锻造，就像打铁一样，把原材料加热后用大力气锤打或者挤压，让它变成我们想要的大概形状。
这过程可火热啦，材料在高温下变得软软的，任由工具把它塑造成型。
还有一种是铸造，把液态的金属倒入模具里，等冷却后就有了毛坯的模样。
铸造就像是做蛋糕，把面糊倒入模具，出来就是个蛋糕坯子的感觉。
不过铸造可能会有一些小气孔之类的问题，就像蛋糕里可能会有小气泡一样，所以后续加工还得更细致些。
二、车削加工。
有了毛坯，就开始车削啦。
这一步可重要啦。
车削的时候，那机床就像一个超级精确的大厨在切菜。
把毛坯放到车床上，车刀就开始对它进行加工。
车刀会把毛坯的多余部分一点点切掉，让它的尺寸变得更精确。
比如说要把轴承的外圈或者内圈车到规定的直径和厚度。
车削的精度要求很高哦，就像做寿司，每一片紫菜和米饭的比例都得恰到好处。
如果车削的尺寸不对，后面的工序可就麻烦啦。
而且车削的时候还得注意表面粗糙度，就像给一块木头打磨，要让表面光滑滑的，这样轴承在使用的时候才不会有太多摩擦。
三、热处理。
热处理就像是给轴承来一场神奇的变身魔法。
把车削好的零件加热到一定温度，然后再用不同的方式冷却。
这个过程能让轴承的性能大大提升。
比如提高它的硬度和耐磨性。
就像把一块普通的铁变成超级坚硬的钢铁侠一样。
如果没有热处理这一步，轴承可能就很容易磨损，用不了多久就坏掉啦。
不过热处理也得把握好火候，温度高了低了，冷却快了慢了，都会影响轴承的最终性能。
这就像烤蛋糕，温度和时间没掌握好，蛋糕要么没烤熟，要么就烤焦了。
四、磨削加工。
磨削加工可是让轴承变得超级精致的一步。
这时候用砂轮来对轴承进行打磨。
就像用细砂纸打磨一件艺术品一样。
磨削可以把轴承的表面加工得非常光滑，精度也能达到很高的程度。
内圈、外圈还有滚动体都需要经过磨削。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承基本制造流程
一、轴承的基本结构包括：
内圈、外圈、滚动体（钢球或滚子）、保持架
二、轴承基本结构材料选用
<1>套圈和滚动体材料
(1).常用材料：
高碳铬轴承钢 Gcr15 Gcr15SiMn
(2).其它材料：
渗碳轴承钢
耐腐蚀轴承钢
耐热轴承钢
<2>保持架材料
(1).有色金属：
黄铜HPb59-1 青铜QAL10-3-1.5 铝合金LY11CZ (2).黑色金属：
优质碳素钢薄
(3).非金属：
工程尼龙酚醛胶布
三、轴承制造基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）
<1>滚动体（钢球）制造基本流程
原材料——冷镦——光磨——热处理——硬磨——初研——外观——精研
<2>保持架（钢板）制造基本流程
原材料——剪料——裁环——光整——成形——整形——冲铆钉孔
<3>套圈（内圈、外圈）制造基本流程
原材料——锻造——退火——车削——淬火——回火——磨削——装配
(1).锻造加工
锻造加工是轴承套圈加工中的初加工，也称毛坯加工。
套圈锻造加工的主要目的是：
(a)获得与产品形状相似的毛坯，从而提高金属材料利用
率，节约原材料，减少机械加工量，降低成本。
(b)消除金属内在缺陷，改善金属组织，使金属流线分布合
理，金属紧密度好，从而提高轴承的使用寿命。
锻造方式：
一般是在感应加热炉、压力机、扩孔机和整形机组成连线的设备体进行流水作业
(2).退火
套圈退火的主要目的是：
高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的
淬回火作组织准备。
GCr15SiMn退火基本工序：
在790—810℃保温2-6h, 以10—30℃/h,冷至600℃以下，出炉空冷
(3).车削加工
车削加工是轴承套圈的半成品加工，也可以说是成型加工。
车削加工的主要目的是：
(a)使加工后的套圈与最终产品形状完全相同。
(b)为后面的磨削加工创造有利条件。
车削加工的方法：
集中工序法：在一台设备上完成所有车削工序的小批量生产。
分散工序法：在一台设备上完成某一种车削工序的大批量生产。
(4).热处理
热处理是提高轴承内在质量的关键加工工序
热处理的主要目的是：
(a)通过热处理使材料组织转变，提高材料机械性能。
(b)提高轴承内在质量（耐磨性、强韧性），从而提高轴承寿命。
对于高碳铬轴承钢Gcr15SiMn，热处理包括淬火和低温回火
淬火：
加热温度：820—840(℃) 保温时间: 1-2h 冷却介质：油
低温回火：
加热温度：150—180(℃) 保温时间：2-5h 冷却方式：空冷（5）磨削加工
磨削加工是轴承套圈和滚子加工中的最终加工，称为成品加
工。
磨削加工的主要目的是：
(a)使套圈的尺寸精度和形状精度达到设计要求。
(b)为轴承装配提供合格的套圈和。
磨削加工方法：
一般采用分散工序法加工，也可把多台设备通过上、下料装
置连接组成生产流水线加工，提高生产效率。
6. 轴承装配
轴承装配是轴承生产过程中的最后工序，对轴承性能具有重要的影响。
轴承装配的主要目的是：
(a)把经过多种工序加工的零件（外圈、内圈、滚子和保持架）装配成轴承产品。
(b)按不同的技术要求，装配成各种精度、各种游隙和其他特殊要求的轴承产品。
