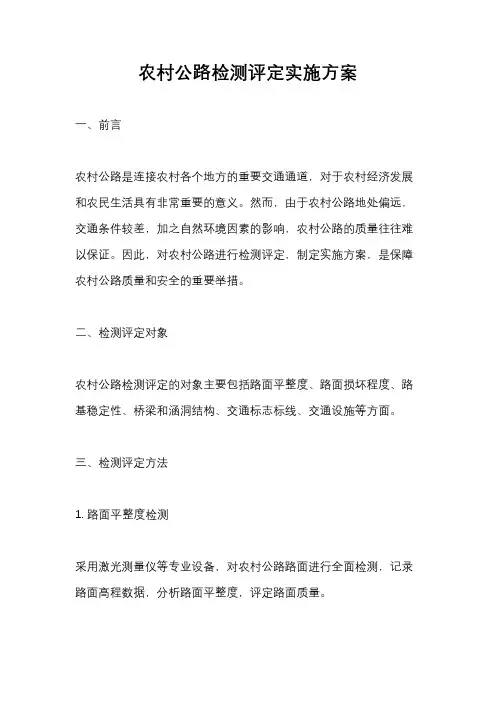

农村公路检测评定实施方案
农村公路检测评定实施方案一、前言农村公路是连接农村各个地方的重要交通通道，对于农村经济发展和农民生活具有非常重要的意义。
然而，由于农村公路地处偏远，交通条件较差，加之自然环境因素的影响，农村公路的质量往往难以保证。
因此，对农村公路进行检测评定，制定实施方案，是保障农村公路质量和安全的重要举措。
二、检测评定对象农村公路检测评定的对象主要包括路面平整度、路面损坏程度、路基稳定性、桥梁和涵洞结构、交通标志标线、交通设施等方面。
三、检测评定方法1. 路面平整度检测采用激光测量仪等专业设备，对农村公路路面进行全面检测，记录路面高程数据，分析路面平整度，评定路面质量。
2. 路面损坏程度检测通过巡视和摄像等方式，对农村公路路面的裂缝、坑洼等损坏情况进行记录和评定，制定相应的维修方案。
3. 路基稳定性检测采用地基承载力测试仪等设备，对农村公路路基的承载能力进行检测评定，确保路基稳定可靠。
4. 桥梁和涵洞结构检测对农村公路桥梁和涵洞的结构进行全面检测，包括桥面、支座、墩柱等部位的安全性评定，保障桥梁和涵洞的安全通行。
5. 交通标志标线检测对农村公路的交通标志、标线等设施进行检测评定，保证交通安全和秩序。
6. 交通设施检测对农村公路的交通设施，包括路灯、护栏、交通信号灯等进行全面检测，确保设施完好，保障交通畅通。
四、实施方案1. 建立农村公路检测评定台账，对农村公路进行定期检测评定，建立档案记录。
2. 制定农村公路维护计划，根据检测评定结果，制定相应的维护方案和预算。
3. 加强农村公路维护管理，建立健全的维护机制，确保农村公路的安全和畅通。
五、结语农村公路检测评定实施方案的制定和执行，对于保障农村公路的质量和安全具有重要意义，也是农村交通发展的重要保障。
希望各地能够认真执行该方案，加强对农村公路的检测评定工作，为农村交通事业的发展贡献力量。
道路桥梁工程检测技术
道路桥梁工程检测技术一、引言道路桥梁是城市交通建设的重要组成部份，对于保障交通安全和顺畅起着至关重要的作用。
为了确保道路桥梁的结构安全和使用寿命，进行定期的检测工作是必不可少的。
本文将详细介绍道路桥梁工程检测技术，包括检测方法、设备和数据分析等方面的内容。
二、检测方法1. 目视检测：通过人工观察和检查桥梁的外观、结构和病害情况，如裂缝、变形、腐蚀等，以及桥梁周围环境的影响因素，如水流、土壤等。
这是最基本的检测方法，但只能提供表面信息，对于深层结构的问题无法准确判断。
2. 非破坏检测：利用无损检测技术对桥梁进行全面的检测，包括超声波、雷达、红外线等。
这些技术可以探测桥梁内部的隐患，如混凝土质量、钢筋锈蚀等，同时还可以评估桥梁的承载能力和结构完整性。
3. 功能性检测：通过对桥梁进行荷载试验、振动测试等，评估桥梁的动力特性和结构响应。
这些测试可以匡助确定桥梁的结构强度和稳定性，为后续的维护和修复工作提供依据。
三、检测设备1. 摄像机：用于目视检测，可以记录桥梁的外观和病害情况。
现代摄像机还可以进行高清拍摄和远程监控，提高检测效率和准确性。
2. 超声波探伤仪：通过发射和接收超声波信号，检测材料内部的缺陷和腐蚀情况。
可以对混凝土、金属等材料进行全面检测，同时还可以测量材料的厚度和强度。
3. 振动测试仪：用于测量桥梁的振动响应，评估结构的稳定性和动力特性。
可以通过对桥梁施加不同的荷载，获取桥梁的动态响应曲线，进而分析结构的健康状况。
四、数据分析1. 数据采集：通过各种检测设备获取的数据需要进行整理和记录。
包括照片、视频、超声波信号、振动响应曲线等。
确保数据的准确性和完整性是数据分析的前提。
2. 数据处理：对采集到的数据进行处理和分析，提取关键信息。
比如利用图象处理技术对照片和视频进行病害识别和测量，利用信号处理技术对超声波信号进行缺陷定位和评估。
3. 结果评估：根据数据分析的结果，评估桥梁的结构状况和健康状况。
公路桥梁工程检测方案
公路桥梁工程检测方案一、背景介绍公路桥梁是道路交通系统的重要组成部分，承载着车辆和行人的通行，必须具备良好的安全性和承载能力。
为了确保桥梁的安全运营，必须定期进行检测和评估工作。
本方案旨在针对公路桥梁工程进行全面、科学、系统的检测，识别各种潜在问题，为维护桥梁安全提供依据。
二、检测方法1.目视检查：通过目测桥梁各个部位的表面状况，如裂缝、变形、脱落等情况，初步判断桥梁是否存在问题。
2.非破坏性检测：采用无损检测技术，如超声波检测、微震检测、红外热像仪检测等，对桥梁的结构和材料进行检测，分析和评估其性能和耐久性。
3.破坏性检测：对桥梁采取取样方式，进行试验室测试，如材料力学性能测试、金相分析、化学成分分析等，了解桥梁结构和材料的实际情况。
三、检测内容和指标1.桥梁结构检测：a.桥墩和桥台：检测其稳定性和承载能力，包括裂缝、鼓包、变形等情况。
b.桥面板和梁体：检测其变形和损坏情况，包括裂缝、腐蚀、锈蚀等问题。
c.桥面铺装层：检测铺装层的平整度和破损情况，确定是否需要进行维修或更换。
2.基础检测：a.强度和稳定性：通过钻孔和取样方式进行实验室测试，评估基础的承载能力和稳定性。
b.抗冲击性能：通过冲击试验检测基础的抗震能力，分析其对地震的响应。
3.螺栓和焊接检测：a.检测螺栓连接部位的松动情况，并进行紧固。
b.检测焊接接头的质量，如焊缝的强度、裂纹等，确保焊接质量符合要求。
四、检测频率和评估标准1.桥梁结构检测：每年进行一次全面检测，以及每季度进行一次表面巡视检查。
2.基础检测：每两年进行一次强度和稳定性测试，每五年进行一次冲击试验。
3.螺栓和焊接检测：每年进行一次检测，并及时修补和更换损坏的部分。
4.评估标准：根据《公路桥梁评定标准》，结合现行桥梁设计规范和相关标准，对检测结果进行评估，确定桥梁的安全等级和使用寿命。
五、检测报告和处理意见1.检测报告：对每次检测结果进行详细记录，包括桥梁的各项数据和评估结果，以及存在的问题和建议的处理措施。
基础知识道路施工中的桥梁检测技术
基础知识道路施工中的桥梁检测技术基础知识-道路施工中的桥梁检测技术在道路施工中，桥梁的稳定性和安全性至关重要。
为了确保桥梁的质量，必须进行桥梁检测。
本文将介绍基础知识-道路施工中的桥梁检测技术，包括常见的桥梁检测方法和技术的发展趋势。
一、传统桥梁检测方法1. 目视检查：最简单的桥梁检测方法是通过目视检查来观察桥梁结构是否存在明显的损坏或缺陷。
这种方法容易实施，但对于隐蔽的缺陷难以检测出来，因此需要进一步改进。
2. 人工测量：人工测量主要通过测量桥梁各个部位的尺寸和形状来评估桥梁的结构状况。
这种方法需要使用工具进行测量，步骤较为繁琐，且受到人为因素的影响，容易出现误差。
3. 特殊仪器检测：为了提高桥梁检测的精度和效率，现代技术引入了一些特殊仪器，如超声波检测仪、红外线热像仪等。
这些仪器可以检测桥梁结构的内部缺陷和温度分布等信息，提供了更全面的检测数据。
二、桥梁检测技术的发展趋势1. 非接触式检测技术：传统的桥梁检测方法需要接触被测物体，对桥梁本身产生一定的负担。
随着激光测量技术和无人机技术的发展，非接触式检测技术逐渐成为主流。
利用激光测距技术可以实现对桥梁尺寸和形状的精确测量，无人机则可以通过航拍获取桥梁的全景图像。
2. 数据处理与分析：随着计算机技术的不断进步，大数据和人工智能开始应用于桥梁检测领域。
通过收集和分析大量的桥梁检测数据，可以建立桥梁结构模型，实现对桥梁状况的预测和评估。
同时，通过人工智能算法的支持，可以更准确地判断桥梁结构的健康状况。
3. 远程监测技术：为了实时监测桥梁的状况，远程监测技术成为了关键。
利用传感器和无线通信技术，可以实时获取桥梁各个部位的传感器数据，并通过云服务器进行分析和存储。
一旦发现异常情况，可以及时采取措施，确保桥梁的安全性。
结论随着科技的发展，基础知识-道路施工中的桥梁检测技术不断提升。
传统的目视检查和人工测量已经不能满足要求，特殊仪器和非接触式检测技术逐渐成为主流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
农村公路桥梁检测方法
摘要：本文讨论了农村路桥检测的重要性，分析和阐述了具体的检测和评定方法，并提供工程实例进行论述，有一定参考价值。
关键词：农村公路桥梁；检测；技术评定
中图分类号：u448.14文献标识码： a 文章编号：
1桥梁检查的目的和意义
通过桥梁检查，可检定现有桥梁的实际承载能力，为桥梁的使用及维修加固提供必要的依据；可建立和积累必要的技术资料，建立桥梁养护数据库；可检验桥梁的结构质量，确定工程的可靠度。
2桥梁检查种类
桥梁检查分为经常检查、定期检查和特殊检查。
2.1经常检查
经常检查主要指对桥面设施、上部结构、下部结构及附属构造物的技术状况进行的检查。
检查周期根据桥梁技术状况而定，公路桥涵养护规范（jtgh11-2004）要求一般每月不得少于1次，汛期应加强检查。
2.2定期检查
定期检查为评定桥梁使用功能，制定管理养护计划提供基本数据，对桥梁主体结构及附属构造物的技术状况进行全面检查，为桥梁养护管理系统搜集结构技术状态的动态数据。
检查周期根据桥梁技术状况而定，规范要求最长不得超过三年。
新建桥梁交付使用一年后，进行第一次全面检查。
定期检查以目测观察结合仪器观测进
行，必须接近各部件仔细检查其缺损情况，提交定期检查报告。
2.3特殊检查
特殊检查是由专家们依据一定的物理、化学无破损检验手段对桥梁进行的全面察看、测强和测缺，旨在找出损坏的明确原因、程度和范围，分析损坏所造成的后果以及潜在缺陷可能给结构带来的危险。
特殊检查一般由现场检查和实验室测试分析两大部分组成。
3桥梁现场病害检查
旧桥现场的外观调查是通过桥梁检查人员的目测及有关量测仪器对桥梁进行全面细致的检查，以便发现桥梁的缺陷或损伤的外部迹象，并分析其产生的原因。
同时要测量桥梁主要承重结构构件的实际几何尺寸。
对于钢筋混凝土桥梁，还要检查钢筋布置情况以及混凝土材料的有关性能。
针对农村公路桥梁的主要结构形式，对旧桥现场的外观调查工作的主要内容有经下几个方面。
3.1桥面系的检查
桥面系的外观调查，可以按桥面系组成的四部分依次检查。
3.1.1桥面铺装的检查
桥面铺装的检查首先是调查桥面铺装的类型，然后调查铺装层存在的主要缺陷。
3.1.2伸缩装置的检查
伸缩装置的检查主要是目测，必要时应量测破损的范围，并在记录中详细描述。
3.1.3桥面排水设施的检查
桥面排水设施的缺陷，在降雨时表现得最显著，因而对桥面排水设施缺陷的检查最好在此时进行。
3.2桥梁上部结构的检查
桥梁上部结构是桥梁的主要承重结构，它往往由许多基本构件组成，例如梁、板、拱肋（片）等。
因此对桥梁上部结构的检查，就是对这些基本受力构件的工作状况进行检查。
具体检查工作内容如下。
3.2.1基本受力构件病害的检查
根据桥梁结构形式、构件种类、建桥环境、施工质量以及使用情况等不同，在基本构件上缺陷产生的部位、种类和程度也不同。
3.2.2基本受力构件几何特性的检查
一般量测基本构件的实际长度及截面尺寸、构件连接处的完整性及线形，可以采用随机抽样调查方法进行。
基本受力构件的变形（下挠扭曲侧屈、位移等）及裂缝调查应重点深入。
3.2.3横向联系的检查
桥梁上部结构的整体性是靠基本构件的横向联系来保证。
对于起横向联系的构件状况检查一般包括它们本身状况检查及它们与基本构件连接状况的检查。
3.2.4支座的检查
主要检查支座是否有老化、开裂、承压不均，位移是否正确，支
座锚固是否松动，滑动面是否有尘埃、异物等。
3.3桥梁下部结构的检查
3.3.1墩台的检查
桥梁墩台的检查主要是墩台身缺陷及裂缝检查，墩台变位（沉降、位移、倾斜）的检查。
桥梁墩台身缺陷及裂缝检查，可以采用目测或借助于一些工具来完成。
对于墩台的沉降、位移和倾斜情况的检查，一般可以先由目测并结合桥梁上部结构检查进行初步判断。
再进行详细调查。
3.2.2桥梁基础的检查
对于墩台基础的检查，主要是冲刷情况和缺陷情况的检查。
当桥梁墩台有倾斜、位移或在活载作用下墩顶位移较大时，往往可能是基础有病害，应进行挖探检查。
4桥梁技术状况的评定
桥梁评定分为一般评定和适应性评定。
4.1一般评定
一般评定是依据桥梁定期检查资料，通过对桥梁各部件技术状况的综合评定，确定桥梁的技术状况等级，提出各类桥梁的养护措施。
根据规范，全桥总体技术状况等级评定，宜采用考虑桥梁各部件权重的综合评定方法。
也可按重要部件最差的缺损状况评定，或对照桥梁技术状况评定标准（详见《公路桥涵养护规范》jtgh11-2004）进行评定。
4.1.1桥梁各部件技术状况的评定方法
(1)根据缺损程度（大小、多少或轻重）、缺损对结构使用功能的影响程度（无、小、大）和缺损发展变化状况（趋向稳定、发展缓慢、发展较快）等三个方面，以累加评分方法对各部件缺损状况作出等级评定。
(2)重要部件（如墩台与基础、上部承重构件、支座）以其中缺损最严重的构件评分；其它部件根据多数构件缺损状况评分。
(3)也可根据本地区的环境条件和养护要求，采用专家评估法修正各部件的权重。
4.2适应性评定
桥梁适应性评定主要是依据桥梁定期及特殊检查资料，结合试验与结构受力分析，评定桥梁的实际承载能力、通行能力、抗洪能力，提出桥梁养护、改造方案。
适应性评定应委托有相应资质及能力的单位进行。
评定周期一般为3-6年，评定工作可与桥梁的定期检查、特殊检查结合进行。
5工程实例
某市一农村用桥位于进城主干道——环城西路上，桥梁结构为钢筋混凝土双曲拱桥，修建于上世纪70年代，因近年来大型、重型车辆增长迅速，且超载现象严重，对大桥破坏严重，重车驶过时，有明显晃动感。
2008年，对该桥进行了安全检查，通过检查发现该桥存在严重安全隐患，主要破坏现象有：
（1）主要承重构件——拱肋，出现破坏。
检查发现，该桥西端
桥孔（天主堂端）上游侧3#及6#肋出现混凝土剥落、破碎现象，钢筋外露，且锈蚀严重，其中3#肋的外露钢筋锈蚀面积估计已达20%，严重影响结构安全及桥梁承载能力。
（2）横系梁有破坏现象。
检查发现，多根横系梁出现了裂缝、断裂、混凝土破碎等现象，有的已基本丧失横系梁的作用。
（3）腹拱有裂缝。
西端桥孔1#及2#腹拱拱圈出现横向裂缝，裂缝位于1/4、1/2及3/4跨径处，长度已贯穿全桥，其中在拱顶（1/2跨径）处的裂缝宽度达3-4mm，深度约10cm。
（4）腹拱立柱出现破坏。
检查发现有多根立柱不同程度地出现了裂缝、破碎、混凝土剥落的现象。
（5）桥台侧墙外鼓，并有裂缝，但不是很严重。
（6）桥头有跳车现象，桥面排水孔淤塞，伸缩缝存在填塞、破坏的现象。
经计算，该桥dr值为49分，根据《公路桥梁养护技术规范》的规定，虽然得分三类桥区间，但由于该桥主要承重结构出现较为严重的病害，综合评定该桥整体技术状况为四类危桥，亟需进行处理。
根据该评定结果，有关部门立即采取了交通管制措施，限制重型车辆通行，并请相关单位进行桥梁荷载试验。
根据鉴定及试验结果，决定对该桥进行加厚拱圈、重设横向拉杆、重置格面铺装等，对该桥进行了全面修缮，总投资300多万元，比新建节约约400万元，取得了良好效果。
6结束语
要及时发现桥梁结构的病害，就必须对桥梁进行检查进行正确的技术状况评定。
桥梁结构的检查，是保证桥梁正常使用、进行维修加固的重要依据。
没有正规的检查就不可能有合理的维修。
病害发现得越早，维修工作量就越小；发现得越晚，维修工作量就越大。
因而,须重视对桥梁的现场检查及技术状况评定，建立桥梁基本档案数据库，从而以较小的代价延长桥梁的使用寿命，取提较高的效益。
参考文献：
[1]应萧红,李东方.论农村公路桥梁的养护与管理[j].科技创新导报,2009.08.
[2]张宝顺.农村公路桥梁养护管理存在问题及对策[j].交通世界,2009.09.。
