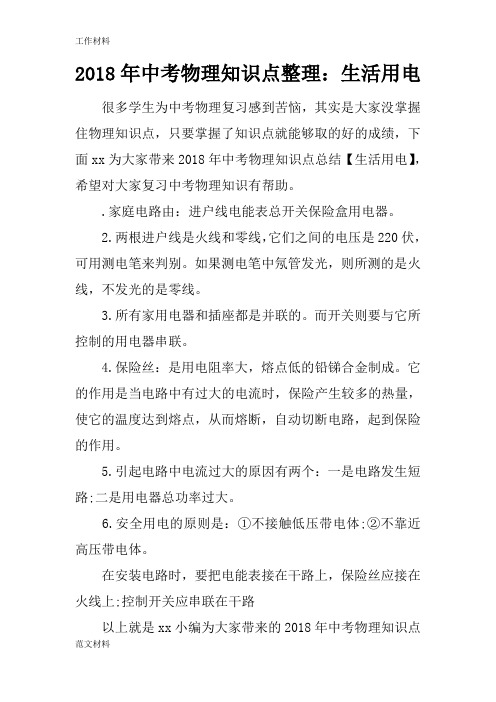

【知识学习】2018年中考物理知识点整理：生活用电

2018年中考物理知识点整理：生活用电很多学生为中考物理复习感到苦恼，其实是大家没掌握住物理知识点，只要掌握了知识点就能够取的好的成绩，下面xx为大家带来2018年中考物理知识点总结【生活用电】，希望对大家复习中考物理知识有帮助。

.家庭电路由：进户线电能表总开关保险盒用电器。

2.两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。

如果测电笔中氖管发光，则所测的是火线，不发光的是零线。

3.所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

4.保险丝：是用电阻率大，熔点低的铅锑合金制成。

它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。

5.引起电路中电流过大的原因有两个：一是电路发生短路;二是用电器总功率过大。

6.安全用电的原则是：①不接触低压带电体;②不靠近高压带电体。

在安装电路时，要把电能表接在干路上，保险丝应接在火线上;控制开关应串联在干路
以上就是xx小编为大家带来的2018年中考物理知识点
总结【生活用电】，希望我们能够好好掌握这些知识点，从而在考试中取的好的物理成绩。

2018全国中考物理试题汇编__家庭电路

5．（2018·泰安）下列做法符合安全用电原则的是DA．家用保险丝熔断后，可用铁丝或铜丝代替B．雷雨天气可以站在大树下避雨C．选用插座时，所有家用电器都使用两孔插座D．搬动电器前应断开电源开关6. (2018·威海)下列关于家庭电路和安全用电常识的说法，错误的是BA.开关应该接在火线与灯泡之间B.若空气开关“跳闸”，一定是使用了大功率用电器C.使用试电笔判断火线、零线时，手要按住笔尾金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连13．（2018•烟台）如图描述的是生活中与“电”有关的现象，其中符合安全用电常识的是（）【分析】根据安全用电的要求可知：不接近高压带电物体；所使用的家用电器如电冰箱、电冰柜、洗衣机等，应按产品使用要求，装有接地线的插座；使用的用电器总功率不能过高，否则引起电流过大而引发火灾；不用湿手触碰开关。

【解答】解：A、水是导体，不得用湿手触摸带电的电器或开关，故A错误；B、同时使用多个大功率用电器会使得干路中的电流过大，容易引发火灾，故B错误；C、发现有人触电应先切断电源，然后在施救，故C正确；D、电冰箱的金属外壳必须接地，故应采用用三脚插头及三孔插座，故D错误。

故选：C。

【点评】本题是对安全用电常识的考查，要求能运用物理知识解决实际问题。

12．（2018•枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）【分析】家庭电路中电流过大，会引起家庭电路中空气开关跳闸。

其原因主要有两种，一是用电器短路，二是用电器的总功率过大。

根据各种情况中的现象，进行判断。

【解答】解：（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。

2018中考物理试题分类汇编专题32家庭电路与安全用电含解析

专题32 家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。

【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。

故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。

如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。

所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。

故选：A。

2．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。

下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B． C．D．【分析】干路开关控制所有的用电器。

并联电路各用电器之间互不影响，串联电路的用电器互相影响。

【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；故选：A。

初中物理最新-2018届中考物理家庭用电精品

第二十讲：《家庭用电》知识点梳理一、家庭电路：①用途：测量用户消耗的电能（电功）的仪表。

②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线⑷保险盒：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

⑸ 插座：① 作用：连接家用电器，给可移动家用电器供电。

②种类：固定插座、可移动插座二孔插座、三孔插座③安装：并联在家庭电路中，具体接线情况：1接火线 2接零线 3接地线4接用电器的金属外壳 5接用电部分的线路说明：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

⑹ 用电器（电灯）、开关：④根据安全用电原则连接电路，每个开关都可以单独控制灯（7）测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

二、家庭电路电流过大的原因：1、家庭电路中电流过大的原因：（1）发生短路3(2) 用电器总功率过大。

2、家庭电路保险丝烧断的原因：(1)发生短路(2)用电器功率过大(3)选择了额定电流过小的保险丝三、安全用电：1、触电事故：①定义：一定强度的电流通过人体所引起的伤害②危险性：与电流的大小、通电时间的长短等因素有关。

2018届中考物理总复习课件：第30课时家庭电路与安全用电课件

家庭电路
(2017·苏州)如图所示，按照家庭电路安全用电的要求，电线接头B应接在___火_____线上，三线插座的插孔___a_____(填字母)应与地线相连．
某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是( C ) A．火线上的保险丝应该改装到零线上 B．甲处应装用电器，乙处应装开关 C．当用电器功率增大时，通过保险丝的电流就增大 D．当保险丝熔断后，可以用铜丝代替
导线编号
甲乙丙丁
导线横截面积 S/mm2 1.0 2.5 6 10
安全载流量 I/A
12 28 47 68
A.甲
B．乙
C．丙
D．丁
7．(2017·宁波)如图所示是家庭电路的示意图．下列说法正确的是( D )
A．电能表示数的单位是千瓦 B．与开关S直接相连的导线a是零线 C．若在导线a和b之间接一个灯泡L1，则L1与L串联 D．若c处断开，将洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
5．(2017·烟台)如图所示是小明家的部分电路，他将
电饭煲的插头插入三孔插座后，正在烧水的电热水壶突
然停止工作，但电灯仍正常发光，拔出电饭煲的插头，
电热水壶仍不能工作，用试电笔分别测试插座的左、右
孔，氖管均发光．若电路中只有一处故障，则( C )
A．电热水壶所在电路的b、c间导线断路
B．插座的接地线断路
A．甲站在绝缘凳上同时接触火线和零线 B．乙站在绝缘凳上仅接触火线 C．丙站在地上仅接触火线 D．丁站在地上同时接触火线和零线
4．家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是 (B ) A．这个插座的火线和零线原来就相接触形成了短路 B．插头插入这个插座时，导致火线和零线相接触形成了短路 C．插头与这个插座接触不良形成了断路 D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸

2018年6月全国各地中考物理试题分类汇编考点24：家庭电路安全用电

一、选择题1.(2018北京,5,2)下列做法中符合安全用电要求的是A.用电器电线绝缘皮破损了仍继续使用B.在未断开电源的情况下更换灯泡C.在家庭电路中安装空气开关或保险丝D.在高压线附近放风筝【参考答案】C【试题解析】本题主要考查安全用电,用电器电线绝缘皮破损了应立即更换新的电线,故A选项错误;更换灯泡时,应断开电源故B选项错误;在家庭电路中安装空气开关或保险丝是防止漏电或电路中电流过大,故C选项正确。

不靠近高压带电体,不接触低压带电体。

不能在高压线附近放风筝,故D选项错误。

2.(2018年黑龙江省齐齐哈尔市,1,2分)【参考答案】B【试题解析】首先要对选项中涉及的几种物理量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案;A.中学生课桌的标准高度大约是50cm,故A错误;B.普通人的重力大约为500N,人的双脚与地面的接触面积大约为0.05m2,则人双脚站时对水平面的压强约为:,故B正确;C.一名普通中学生正常步行速度约为1.1m/s,故C错误;D.我国生活用电的电压为220V,故D错误。

3.(2018年黑龙江省齐齐哈尔市,6,2分)【参考答案】A【试题解析】根据安全用电的常识和家庭电路的相关知识,结合题意来分析解答;A.为了防止触电事故,开关要串联在火线和电灯之间,故A正确;B.由于人是导体,所以使用测电笔辨别火线时,不能用手接触笔尖金属体,故B错误;C.三孔插座使用时应让最上面的接线柱接地,防止用电漏电时发生触电事故,故C错误;D.人是导体,所以发现有人触电后,不能用手直接去拉,故D错误.4.(2018湖北省黄石市,题号20,分值2)【参考答案】B【试题解析】为安全用电,家庭电路中的保险装置应装在火线上,故A错误;在人离开时,应将烤火器随手关闭,故B正确;工厂的动力电路的电压是380V,而家庭电路的电压是220V,不能随便接用,故C错误;雷雨天气撑着雨伞在开阔地行走,容易发生雷击,造成触电,故D错误。

2018年全国中考物理真题专题汇编--家庭电路与安全用电

2018年全国中考物理真题专题汇编--家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。

故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B 错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。

如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。

所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。

故选：A。

下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B．C．D．【分析】干路开关控制所有的用电器。

并联电路各用电器之间互不影响，串联电路的用电器互相影响。

2018年中考物理试题分项版解析汇编第01期专题14电功率和电热安全用电含解析

专题14 电功率和电热安全用电一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。

2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。

解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a 端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C 错误；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确。

2018年中考物理试题分项版解析汇编第专题14电功率和电热安全用电含解析.doc

【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】专题14 电功率和电热安全用电一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。

2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

家庭电路与用电安全
（18烟台）3．图1所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是
答案：D
（18杭州）17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。

某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。

那么可以判定故障是( )
A.火线和零线短路
B.电灯L短路
C.电线AC段某处断路
D.电线BD段某处断路
答案：D
（18泰安）12．家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的
是。

答案：并甲
（18宁波）22．如图所示是小科家部分线路连接图。

当小科用测电笔接触
插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；
当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯
L处电路(填“开路”或“短路”)。

答案：火开路
（18江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．
（18成都）图13所示为家庭电路的一个局部，请将螺口灯泡和
按钮开关连人电路。

(18南昌).如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭. 答案：
(18河南)学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。

小刚很快知道了它的工作原理。

试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。

. 答案：
（18福州市）5．下列做法不符合．．．
安全用电的是 A ．遇到有人触电先切断电源 B ．将洗衣机的金属外壳接地 C ．及时更换破损的导线 D ．用湿手插拔用电器插头答案：D
（18义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。

细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个
插脚要稍长。

这样的设计主要考虑下列哪一因素 A ．使插头的造型更美观 B ．插入插座中可更稳固
C ．有利于识别火线和零线插脚
D ．插入插座时，可确保用电器外壳先接地答案：D
火线零线
火线
零线
（18四川绵阳）9．灾后重建，小宇同学家的永久性住房已经建好。

在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。

由此判断
A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题
答案：B
（18威海）．用电安全是保证人民生命财产安全的基本常识。

图3所示的四幅图中符合安全用电的是：
答案：B
（18兰州）.发现有人触电后，应采取的正确措施是
A.赶快把触电人拉离电源
B.赶快去叫医护人员来处理
C.赶快切断电源或用干燥的木棒将电线挑开
D.赶快用剪刀剪断电源线
答案：C
（18四川自贡）.下列关于安全用电的说法错误的是
A.可以用铜丝代替保险丝
B.雷雨天不能躲在大树下避雨
C.不能将湿衣服晾在电线上
D.发现有人触电时应立即切断电源
答案：A
（18四川自贡）.下列做法不符合节约用电原则的是
A.离开房间时随手关灯
B.使用空调时不关闭门窗
C.使用电子高效节能灯
D.使用冰箱时尽量少开冰箱门
答案：B
（18河北）．关于家庭电路的说法不正确的是（）
A.洗衣机使用三孔插座能防止人触电
B.电灯的开关装再火线或零线上都可以
C.使用测电笔可以辨别家庭电路中的火线和零线
D.保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障
答案：B
（18金华）26．近年来有许多重大火灾都是因线路故障造成的。

线路故障的一个原因是线路连接处接触不
良。

当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将 (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。

线路故障的另一个原因是线路严重老化。

由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。

当导线之间发生短路时，导线中电流过 (填“大”或“小”)，酿成火灾。

答案：增大大
（18南昌）.小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器. （1）如图所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有
“10A 250V ”字样，其中的“10A ”表示什么意思？（2）小明同学仔细观察三只插脚，又有新的发现：标有“E ”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？答案：
（1） “10A ”表示允许通过的最大电流
（2）它比其它两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电
（18温州）16．下列四幅图中，符合安全用电的是
A.在电线上晾衣服 B ．湿手开灯 C.手摸火线 D ．用电器金属外壳接地答案：D
（18重庆）4．如图3所示的四种情景中，符合安全用电原则的是 (
)
A.徒手从输电线上取风筝
B．电灯的开关必须接在零线上
C．家庭电路中导线绝缘层破损．
D.三脚插头的“长脚”与用电器的金属外壳相连
答案：D
（18成都）．下列做法中，符合安全用电原则的是
A．使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线B．用湿布擦正亮着的台灯灯泡
C．在电线上晾晒湿衣服
D．有人触电时，直接用金属杆去挑搭在触电人身体上的电线答案：A。
