土的界限含水率(液限和塑限联合测定法)
塑限试验
界限含水率试验—塑限试验

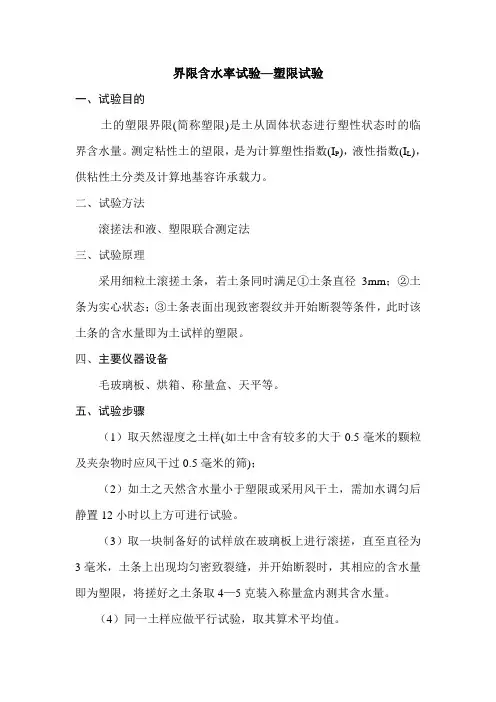

一、试验目的
土的塑限界限(简称塑限)是土从固体状态进行塑性状态时的临界含水量。
测定粘性土的望限，是为计算塑性指数(I P)，液性指数(I L)，供粘性土分类及计算地基容许承载力。
二、试验方法
滚搓法和液、塑限联合测定法
三、试验原理
采用细粒土滚搓土条，若土条同时满足①土条直径3mm；②土条为实心状态；③土条表面出现致密裂纹并开始断裂等条件，此时该土条的含水量即为土试样的塑限。
四、主要仪器设备
毛玻璃板、烘箱、称量盒、天平等。
五、试验步骤
（1）取天然湿度之土样(如土中含有较多的大于0.5毫米的颗粒及夹杂物时应风干过0.5毫米的筛)；
（2）如土之天然含水量小于塑限或采用风干土，需加水调匀后静置12小时以上方可进行试验。
（3）取一块制备好的试样放在玻璃板上进行滚搓，直至直径为3毫米，土条上出现均匀密致裂缝，并开始断裂时，其相应的含水量即为塑限，将搓好之土条取4—5克装入称量盒内测其含水量。
（4）同一土样应做平行试验，取其算术平均值。
当含水量(％)为 允许差值(％)
＜5 0.5 ＜40 1 ＞40 2
六、成果整理
%)100(W W W W W 0
22
1p ⨯--=
式中：1W ——称重，盒重加湿土重，克；
2W ——称量，盘重加干土重，克；
0W ——称重，盒重，克。
七、注意的问题
(1)土条断裂应在数处同时发生，如果仅有一处断裂，可能系由于用力不均匀之故，不能认为到达塑限。
（2）在滚搓过程中注意土条出现空心现象，以防影响试验成果。
八、试验成果。
界限含水率试验
2020/5/13
3
实验步骤
试验采用天然含水率试样，当土样不均匀时，也允许采用风干试样；当 试样中含有粒径大于0.5mm的土粒和杂物时，应过0.5mm筛；采用天然含水 率土样时，取代表性试样约250g；采用风干试样时，取过0.5mm筛的代表性 试样约200g，用纯水将土样调成均匀膏状，放人调土皿，浸润过夜； 将试样充分调匀后，填人试样杯中。填样时不应有孔隙，填满后刮平表 面；
2020/5/13
1
实验用仪器及材料
液塑限联合测定仪：圆锥仪，锥质量为76g，锥角300 ；读数显示为光电 式；试样杯，直径40~50mm，高30~40mm； 天平：称量200g，感量为0.0lg； 烘箱； 其他：干燥器(用氯化钙为干燥剂)、铝称量盒、调土刀、小刀、毛玻璃 板、滴管、吹风机、孔径为0.5mm的标准筛、研钵等设备。
2020/5/13
6
实验结论
请你把前面提到的四个问题的看法，或你对实验结果的有关意见作为实 验感受记录下来。
2020/5/13
7
备注和说明
2020/5/13
8
附图
附件
2020/5/13
9Leabharlann 附表附件2020/5/13
10
将全部试样再加水或吹干并调匀，重复以上步骤分别测定第二点、第三 点试样的圆锥人土深度及相应的含水率；
将圆锥人土深度及相应的含水率在双对数坐标上绘制关系曲线，求得圆 锥人土深度为17mm及2mm时的相应含水率为液限及塑限；
2020/5/13
4
数据记录
原始数据记录纸统一采用规定的实验报告纸； 原始数据纸上应该体现以下内容：实验项目名称、实验人姓名、实验日 期、指导教师签名；最重要的一条是实验原始数据应有对应的表明数据代 表的含义的项目名称。
界限含水率

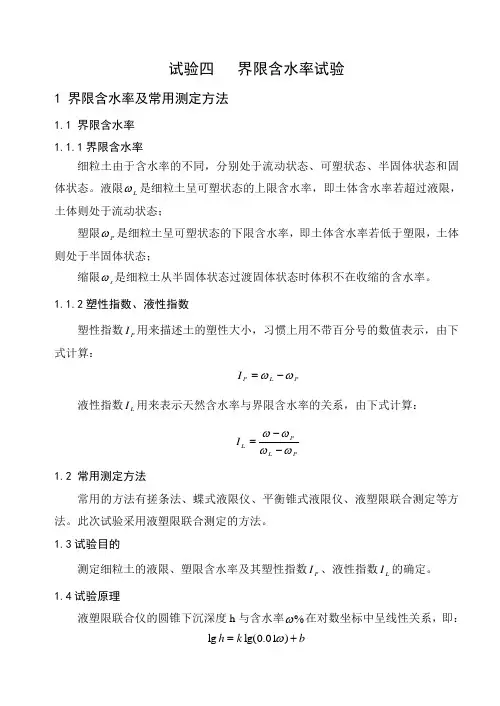

试验四 界限含水率试验1 界限含水率及常用测定方法1.1 界限含水率 1.1.1界限含水率细粒土由于含水率的不同，分别处于流动状态、可塑状态、半固体状态和固体状态。
液限L ω是细粒土呈可塑状态的上限含水率，即土体含水率若超过液限，土体则处于流动状态；塑限P ω是细粒土呈可塑状态的下限含水率，即土体含水率若低于塑限，土体则处于半固体状态；缩限s ω是细粒土从半固体状态过渡固体状态时体积不在收缩的含水率。
1.1.2塑性指数、液性指数塑性指数P I 用来描述土的塑性大小，习惯上用不带百分号的数值表示，由下式计算：P L P I ωω-=液性指数L I 用来表示天然含水率与界限含水率的关系，由下式计算：PL PL I ωωωω--=1.2 常用测定方法常用的方法有搓条法、蝶式液限仪、平衡锥式液限仪、液塑限联合测定等方法。
此次试验采用液塑限联合测定的方法。
1.3试验目的测定细粒土的液限、塑限含水率及其塑性指数P I 、液性指数L I 的确定。
1.4试验原理液塑限联合仪的圆锥下沉深度h 与含水率%ω在对数坐标中呈线性关系，即：b k h +=)01.0lg(lg ω2 液塑限联合试验步骤2.1 仪器设备（1）光、电式液塑限联合测定仪；（2）天平：称量200g。
感量0.01g；（3）式样杯：内径40mm，高30mm（4）其它：烘箱、干燥缸、铝盒、调土刀、筛网（0.5mm）、凡士林或润滑油、纯水等。
2.2 操作步骤（1）液塑限联合试验原则上采用天然含水率的土样制备式样，但也可用干土制备式样。
首先取土并去除土样中大于0.5mm的土颗粒。
；（2）按下沉深度约为4~5mm，9~10mm和16~18mm范围制备不同稠度的土膏，静置在保湿缸中，静置时间视含水率大小而定，一般为24h；（3）将土膏用调土刀充分调拌均匀，密实的填入式样杯中，刮平表面后放在仪器底座上；（4）取出圆锥仪，在锥体表面涂上凡士林或润滑油；（5）接通电源，使电磁铁吸稳锥体；（6）调节屏幕准线，使初始读数位于零刻度处；（7）调节升降座，使锥体刚好接触土面；（8）断开电磁铁电源，使圆锥仪在自重下沉入土内，5s后读取下沉深度并记录；（9）将试样取出10g左右，测定其含水率；（10）重复（3）~（9）步，做完其余两个试样。
界限含水率试验
概述
粘性土的物理状态随其含水率的变化而有所不同 ，界限含水率是指粘性土从一个稠度状态过渡到 另一个稠度状态时的分界含水率。
土的液限是粘性土从可塑状态转到流动状的界限 含水率。
土的塑限是粘性土从半固态转到可塑状态的界限含 水率。
试验目的
测定土的液限、塑限，以计算土的塑性指数和液 性指数，对粘性土进行分类以及判别土的状态， 供工程设计和施工工程使用。
谢谢观赏
3、放锥
(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执 锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开 手指，使锥体在其自重作用下沉入土中；注意放锥时要平 稳，避免产生冲击力。 (2) 放锥15s后，观察锥体入土中的深度，以土样表面与 锥接触处为准；若恰为10mm(锥上有刻度标志), 则认为这 时的含水率就为液限。若锥体入土深度大于或小于10mm时 ，表示试样含水率大于或小于液限，此时，应挖去沾有凡 士林的土，取出全部试样放在调土杯中使水分蒸发或加纯 水重新调匀，直至锥体下沉深度恰为10mm时为止。
注: 本试验适用于粒径小于 0.5mm ，以及有机质含量不大于
试样总质量5%的土。
操作步骤
1、制备土样
取天然含水率的土样约50g，捏碎过筛；若天然土 样己风干，则取样 80g 研碎，并过 0.5mm 筛；加纯 水调成糊状，盖上湿布或置保湿器内12h以上，使 水分均匀分布。
2、装土样于调土杯中 将备好的土样再仔细拌匀一次，然后分层装入试 杯中；用手掌轻拍试杯，使杯中空气逸出；待土 样填满后，用调土刀抹平土面，使土面与杯缘齐 平。
液 塑 限 联 合 测 定 仪
仪器设备
1、铝盒、调土杯及调土刀；
试析取土的界限含水率
试析取土的界限含水率可塑性是粘性土区别于砂土的重要特征。
可塑性的大小用土处在塑性状态的含水率变化范围来衡量，粘性土由一种状态过渡到另一种状态的分界含水率叫作界限含水率，也称为阿太堡界限。
固态与半固态间的界限含水率称为缩限含水率，简称缩限用ws表示。
半固态与可塑状态间的含水率称为塑限含水率，简称塑限用wp表示。
可塑状态与流动状态间的含水率称为液限含水率，简称液限，用WL 表示。
含水率用百分数表示。
天然含水率大于液限时土体处于流动状态；天然含水率小于缩限时，土体处于固态；天然含水率大于缩限小于塑限时，土体处于半固态；天然含水率大于塑限小于液限时，土体处于可塑状态。
塑性指数（IP=WL-WP）习惯上用不带%的数值表示。
塑性指数是粘土的最基本、最重要的物理指标之一，它综合地反映了粘土的物质组成，广泛应用于土的分类和评价。
由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素。
塑性指数愈大，表明土的颗粒愈细，比表面积愈大，土的粘粒或亲水矿物（如蒙脱石）含量愈高，土处在可塑状态的含水率变化范围就愈大。
也就是说塑性指数能综合地反映土的矿物成分和颗粒大小的影响。
在工程上常按塑性指数对黏性土进行分类。
粉土为塑性指数小于等于4且粒径大于0.075的颗粒含量不超过总质量50%的土；黏性土为塑性指数大于7且粒径大于0.075的颗粒含量超过总质量50%的土，土的液限与天然含水率之差与塑性指数之比，称为天然稠度。
反应土的吸附结合水能力的特性有液限、塑限和塑性指数。
这三项指标中，液限和塑性指数与土的工程性质的关系更密切，规律性更强。
《公路路基施工技术规范》JTGF10-2006在路基填筑中要求液限大于50%，塑性指数大于26的细粒土不得直接作为路基填料。
因此准确测定出土的界限含水率是重要任务。
界限含水率以《公路土工试验规程》JTG E40-2007中T0118-2007液限和塑限联合测定法为检测方法。
（以下是本人完成的一个界限含水率试验实例：）主要仪器设备：光电液塑限联合测定仪LP-100D、电子天平LD2000-2、干燥箱FX101-3。
土工试验界限含水率试验
土工试验界限含水率试验9 界限含水率试验9．1 一般规定9．1．1 土的粒径应小于0．5mm以及有机质含量不大于干土质量的5％。
9．1．2 本试验中含水率的测定应按本标准第5．2节的烘干法执行。
9．2 液塑限联合测定法9．2．1 本试验所用的仪器设备应符合下列规定：1 液塑限联合测定仪(图9．2．1)应包括带标尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯。
圆锥仪质量为76g，锥角为30°；读数显示宜采用光电式、游标式和百分表式；图9．2．1 光电式液塑限联合测定仪示意图1-水平调节螺丝；2-控制开关；3-指示灯；4-零线调节螺丝；5-反光镜调节螺丝；6-屏幕；7-机壳；8-物镜调节螺丝；9-电磁装置；10-光源调节螺丝；11-光源；12-圆锥仪；13-升降台；14-水平泡2 试样杯：直径40mm～50mm；高30mm～40mm；3 天平：称量200g，分度值0．01g；4 筛：孔径0．5mm；5 其他：烘箱、干燥缸、铝盒、调土刀、凡士林。
9．2．2 液塑限联合测定法试验应按下列步骤进行：1 液塑限联合试验宜采用天然含水率的土样制备试样，也可用风干土制备试样。
2 当采用天然含水率的土样时，应剔除粒径大于0．5mm的颗粒，再分别按接近液限、塑限和二者的中间状态制备不同稠度的土膏，静置湿润。
静置时间可视原含水率的大小而定。
3 当采用风干土样时，取过0．5mm筛的代表性土样约200g，分成3份，分别放入3个盛土皿中，加入不同数量的纯水，使其分别达到本标准第9．2．2条第2款中所述的含水率，调成均匀土膏，放入密封的保湿缸中，静置24h。
4 将制备好的土膏用调土刀充分调拌均匀，密实地填入试样杯中，应使空气逸出。
高出试样杯的余土用刮土刀刮平，将试样杯放在仪器底座上。
5 取圆锥仪，在锥体上涂以薄层润滑油脂，接通电源，使电磁铁吸稳圆锥仪。
当使用游标式或百分表式时，提起锥杆，用旋钮固定。
6 调节屏幕准线，使初读数为零。
土的界限含水率试验报告
土的界限含水率试验报告文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]土的界限含水率试验报告第二小组成员：张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知 一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。
二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。
圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。
前苏联.瓦西里耶夫经过多次试验认为锥体重量为，锥角为30o ，锥体沉入深度为10mm 时，土的抗剪强度是，此时土的含水率即为液限。
三、 仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g ；4、筛：孔径为0.5mm ；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC ；7、干燥器。
四、 操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。
3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。
(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm (锥上有刻度标志), 则认为这时的含水率就为液限。
若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。
浅析界限含水率液限和塑限的测定
42科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N工 程 技 术液塑限联合测定仪试验的目的是测定土的液限WL 和塑限WP ,确定土的分类。
从而可根据自然状态下粘性土的含水率来确定自然状态下的土处于什么样的状态。
计算液性指数IL,塑性指数Ip,判别粘性土的软硬程度。
同时,作为粘性土的定名分类以及估算地基承载力的依据。
细粒土随着土中含水率的不同,分别处于流动状态、可塑状态、半固体状态、固体状态。
界线含水率较好地反映出土的物理力学特性,如压缩性、胀缩性等,在工程中主要是土的液限、塑限和缩限。
液限是细粒土呈可塑状态的上限含水率,塑限是细粒土呈可塑状态的下限含水率。
事实上,土从粒滞流动状态到可塑状态,从可塑状态到半固体状态的性质和直观变化的。
因此,在两者之间建立确定的界限都带有一定的任意性。
也就是说,水从液态变到气态或从液态变到固态,有直观的温度临界点,土随着含水率的变化从一种状态到另一种状态有明显可见的含水率临界点。
为了工程的统一,实行行业约定和规范,主要利用圆锥质量为76g的液塑限联合测定仪测得土在不同含水率时的圆锥入土深度,并绘制圆锥下沉深度h与含水率ω的关系曲线。
1 仪器准备(1)液塑限联合测定仪包括带标尺的圆锥仪、电磁铁、显示屏、控制开关、测读装置、升降支座等,圆锥质量76g,锥角30°,试样杯内径40m m ,高30m m 。
(2)天平:称量200g,最小分度值0.01g。
(3)其他:烘箱、干燥器、调土刀、橡皮板、凡士林、小铝盒、孔径0.5mm 的筛子。
2 试验步骤(1)采用具有代表性的天然土,当土样不均匀时,采用风干土,当土样中含有粒径＞0.5mm的土粒和杂物时,应过0.5mm筛子。
(2)当采用天然土样时,取代表性土样250g,采用风干土样时,取代表性土样200g。
将土样放在橡皮板上,分成均匀三等份,加入不同程度的纯水,调制成3种不同稠度的试样,放入调土皿浸润。
