说课-电容器的串联
电容器的串联和并联资料PPT课件
容器两端的电压是多大？
SUCCESS
THANK YOU
2019/4/24
解：三只电容串联后的等效电容为
1 C
1 C1
1 C2
1
C3 =1
则C=1uF
每只电容器上所带的电荷量为
Q Q1 Q2 Q3 CU 110 6 60 60 10 6 C
？
一、电容器的串联概念 :
把几个电容器的极板首尾相接，连成一个无分 支电路的连接方式叫做电容器的串联
C1 C2 C3
E
二、电容器串联电路的特点
图3-15
提问：你在哪里见过Q?
答：电流I=Q/t
在串联电路中电流I处处相等，所以Q也相等
⑴ 电荷量特点：
Q1=Q2=Q3=Q
每个电容器带的电荷量相等。
根据基尔霍夫第二定律，列回路电压方程
⑵ 电压特点：U U1 U2 U3
总电压等于各个电容器上的电压之和。
CQ U
U1
Q1 C1
U2
Q2 C2
UQ C
U3
Q3 C3
U U1 U2 U3
Q Q1 Q2 Q3 Q( 1 1 1 )
C C1 C2 C3
二、 电容器的并联 如图4-3所示，把几个电容器的正
极连在一起，负极也连在一起，这就是电容 器的并联。
图4-3 电容器的并联
三、 电容器的并联特点 ⑴ 电压特点
每个电容器两端的电压相等 并等于外加电压。
U U1 U2 U3
⑵电荷量特点：总电荷量等于各个电容器的电荷量之和。
q q1 q2 q3
电容器的串并联PPT课件
C C1 C2 C3
即并联电容器的总电容等于各个电容器的电容之和。
§3-4 电容器中电场能
一、电容器的充电和放电
电容在充电过程中，电容器储存了电荷，也储存了能量； 在放电过程中，电容器将正、负电荷中和，也随之放出了能 量。
2．储能大小的计算
WC
1 CU 2 2
谢谢观赏
充放电过程中，电容器极板上储存的电荷发生了变化，电
路中有电流产生。其电流大小为
i q t
由 q CuC ，可得q CuC 。所以 i q C uC t t
需要说明的是，电路中的电流是由于电容器充、放电形 成的，并非电荷直接通过了介质。
电容充放电－注意事项
（1）若电容两端加直流， iC
C uC t
0
，电容器相当于开路，所以电容器具有 隔直流的作用。
（2）若将交变电压加在电容两端，则 电路中有交变的充发电流通过，即电容 具有通交流作用。
二、电容器中的电场能
1．能量来源 电容器在充电过程中，两极板上有电荷积累，极板间形成 电场。电场具有能量，此能量是从电源吸取过来储存在电容器 中的。 从能量转化角度看，电容器的充放电过程，实质上是电容 器与外部能量的交换过程。在此过程中，电容器本身不消耗能 量，所以说电容器是一种储能元件。
适用情形：当单独一个电容器的电容量不能满足电路 的要求，而其耐压均满足电路要求时，可将几个电容 器并联起来，再接到电路中使用。
并联电容的计算
电容器并联时，加在每个电容器上的电压都相等。设电容器 的电容分别为 C1、C2、C3，所带的电量分别为 q1、q2、q3，则
电容器的串联和并联关系
电容器的串联和并联关系电容器是电路中常见的电子元件，广泛应用于各种电气设备和电子产品中。
在电路中，电容器可以通过串联和并联的方式进行连接，以实现不同的电路功能和要求。
本文将探讨电容器的串联和并联关系，以及它们在电路中的应用。
一、电容器的串联关系串联是指将多个电容器连接起来，形成一个电容器组合，使它们共享同一电压。
当电容器串联时，其总电容值等于各个电容器的倒数之和的倒数。
这可以用以下公式表示：1/Ct = 1/C1 + 1/C2 + 1/C3 + ... + 1/Cn其中，Ct为串联后的总电容值，C1、C2、C3等分别为串联电容器的电容值。
电容器串联的电路示意图如下：[示意图]例如，我们有两个电容器，一个电容值为C1，另一个电容值为C2，它们串联后的总电容值为：1/Ct = 1/C1 + 1/C2当电容器的电压相同时，串联电容器的电荷量与其电容值成反比关系。
换句话说，串联电容器电荷量较小的电容器会接收较大的电荷量，而电荷量较大的电容器则会较少接收电荷量。
电容器串联的应用主要体现在电路中的滤波功能。
当电容器串联在电源和负载之间时，可以起到平滑电源输出、去除电源中的噪声和干扰的作用。
二、电容器的并联关系并联是指将多个电容器的正极相连，负极相连，形成一个电容器组合。
并联电容器的总电容值等于各个电容器的电容值之和。
这可以用以下公式表示：Ct = C1 + C2 + C3 + ... + Cn其中，Ct为并联后的总电容值，C1、C2、C3等分别为并联电容器的电容值。
电容器并联的电路示意图如下：[示意图]并联电容器具有共享电荷量的特点，即各个电容器蓄存的电荷量相等。
当并联电容器的电压不同时，各个电容器的电荷量与其电压成正比关系。
电容器并联的应用主要体现在电路中的储能和放电功能。
通过并联电容器，可以实现在电路断电或电源波动时提供电源续航功能，同时也可以提供稳定的放电电压和电流。
三、电容器串联与并联的比较电容器串联和并联的关系可以总结如下：1. 串联电容器的总电容值小于各个电容器的最小值，而并联电容器的总电容值等于各个电容器的电容值之和。
电容器串联并联详解-互联网类

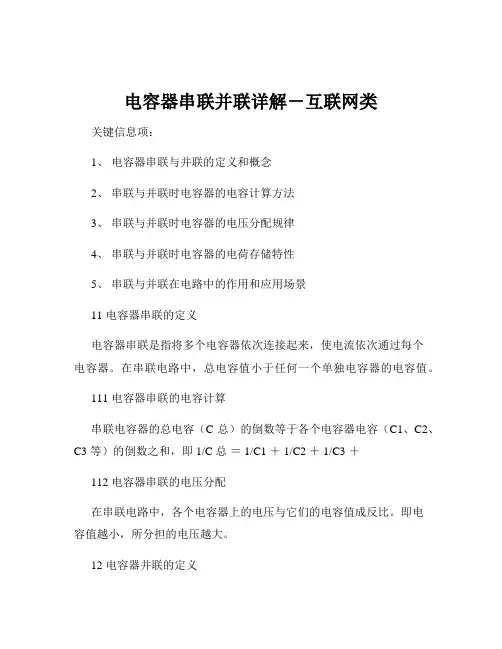

电容器串联并联详解－互联网类关键信息项：1、电容器串联与并联的定义和概念2、串联与并联时电容器的电容计算方法3、串联与并联时电容器的电压分配规律4、串联与并联时电容器的电荷存储特性5、串联与并联在电路中的作用和应用场景11 电容器串联的定义电容器串联是指将多个电容器依次连接起来，使电流依次通过每个电容器。
在串联电路中，总电容值小于任何一个单独电容器的电容值。
111 电容器串联的电容计算串联电容器的总电容（C 总）的倒数等于各个电容器电容（C1、C2、C3 等）的倒数之和，即 1/C 总＝ 1/C1 ＋ 1/C2 ＋ 1/C3 ＋112 电容器串联的电压分配在串联电路中，各个电容器上的电压与它们的电容值成反比。
即电容值越小，所分担的电压越大。
12 电容器并联的定义电容器并联是指将多个电容器的两端分别连接在一起，使电荷能够同时分布在各个电容器上。
在并联电路中，总电容值等于各个电容器电容值之和。
121 电容器并联的电容计算并联电容器的总电容（C 总）等于各个电容器电容（C1、C2、C3 等）之和，即 C 总＝ C1 ＋ C2 ＋ C3 ＋122 电容器并联的电压特性在并联电路中，各个电容器上的电压相等。
21 电容器串联的电荷存储特性由于串联电路中电流相同，所以每个电容器存储的电荷量相同。
22 电容器并联的电荷存储特性在并联电路中，总电荷量等于各个电容器所存储电荷量之和。
31 电容器串联在电路中的作用串联电容器常用于分压、滤波、信号耦合等电路中。
例如，在高压电路中，可以通过串联电容器来分担电压，保护电路中的其他元件。
32 电容器并联在电路中的作用并联电容器常用于增加电容值以提高电路的储能能力、改善电源滤波效果、补偿无功功率等。
41 电容器串联并联组合的应用在实际电路中，常常会同时出现电容器的串联和并联组合，以满足特定的电路需求。
例如，在一些复杂的滤波电路中，可能会既有串联的电容器来实现特定频率的滤波，又有并联的电容器来提高整体的电容值。
电容器串联PPT课件
电容器串联
2021
1
温故知新
1、电阻串联的几个基本特性？
电流处处相等： I1=I2=I3=I
总电压等于各分电压之和：U=U1+U2+U3
总电阻等于各电阻之和: R=R1+R2&#串联识别
1、从电容器连接方式的 特点上来判定：两电 容器只有一个极相互 连接，而另一极不相 互连接时。
2、从电容器极板带电的 极性来判定：异极性 的极板连接在一起的 电容器。
2021
3
电容器串联的基本特性
1、各电容器所带的 电荷量相等
q 1q2q 3q
2021
4
电容器串联的基本特性
2021
7
练习
2021
8
小结
2021
9
作业
2021
10
2、串联电容器组的 总电压等于各电容器 上的电压之和
U U 1U 2U 3
2021
5
电容器串联的基本特性
▪ 3、电容器组的总电 容的倒数等于各个电 容器的电容的倒数之 和。（越串越小）
111 1 C C1 C2 C3
2021
6
例题：
如图所示，三个电容 器C1、C2、C3串联 起来后，接到60V的 电压上，C1=2µF、 C2=3µF、C3=6µF， 求每只电容器承受的 电压个为多少？
电容器的串并联
电容器的串并联电容器是电路中常见的元件之一，用于存储和释放电荷。
在电路设计和应用中，电容器的串并联是非常重要的概念，能够在电路中起到不同的作用。
本文将详细介绍电容器的串并联原理和应用实例。
一、电容器的串联串联是指将多个电容器按照一定顺序连接起来，共享相同的电流。
串联电容器的总电容为各个电容器的电容之和，即Ct = C1 + C2 + C3 + ... + Cn。
而串联电容器的总电压等于各个电容器电压之和，即Vt = V1 + V2 + V3 + ... + Vn。
在串联电容器中，电流在每个电容器之间是相等的，而电压在各个电容器之间是分配的。
例如，假设有三个电容器C1、C2、C3，并且它们的电容分别为4μF、6μF和8μF。
当它们串联连接后，总电容为18μF。
假设电压源为10V，在串联电容器中，电压会按照电容的比例分配。
根据该比例，C1的电压为(4/18)*10=2.22V，C2的电压为(6/18)*10=3.33V，C3的电压为(8/18)*10=4.44V。
串联电容器的应用主要体现在电容器的电压需求较高的场合。
由于串联电容器的总电压等于各个电容器电压之和，可以通过串联电容器来实现更高的电压容量。
比如在放大器电路中，为了提供更大的电压放大幅度，可以将多个较小电压的电容器串联连接起来。
二、电容器的并联并联是指将多个电容器的两端相连接，共享相同的电压。
并联电容器的总电容等于各个电容器电容的总和，即Ct = C1 + C2 + C3 + ... + Cn。
而并联电容器的总电压等于各个电容器电压之间的最大值，即Vt = max(V1, V2, V3, ... , Vn)。
例如，假设有三个电容器C1、C2、C3，并且它们的电容分别为10μF、15μF 和20μF。
当它们并联连接后，总电容为45μF。
而总电压等于其中电压最大的电容器的电压，即Vt = max(V1, V2, V3)。
并联电容器的应用主要体现在需要更大电容容量的场合。
《电容器的串并联》课件
《电容器的串并联》ppt课
件
• 电容器的基本概念 • 电容器的串联 • 电容器的并联 • 电容器的串并联组合 • 实验与演示 • 总结与思考
目录
CONTENTS
01
电容器的基本概念
BIG DATA EMPOWERS TO CREATE A NEW
感谢观看
储能装置
利用电容器的储能特性，可以将多个电容器串联或并联起来，形成 一个储能装置，用于能量存储和释放。
05
实验与演示
BIG DATA EMPOWERS TO CREATE A NEW
ERA
实验目的
探究电容器的串并联 特性
掌握实验方法和数据 分析技巧
理解串并联对电容器 性能的影响
实验设备
电容器若干（不同容量） 电流表和电压表
ERA
电容器的定义
电容器的定义
电容器是一种能够储存电荷的电子元件，其主要由两个平行且相对的导体（通常为金属板 ）构成，它们之间存在绝缘体。当电压施加在电容器上时，电荷会储存在两极板之间，形 成电场。
固定电容器
电容量固定，不易改变。
可变电容器
通过机械或电子方式改变极板间距或面积，实现电容量的可调。
电容器的单位
串联
总电容减小，总容抗增大，总电荷量不变。
并联
总电容增大，总容抗减小，总电荷量不变。
串并联组合
可以结合串联和并联的特点，实现更复杂的电路 设计。
电容器串并联组合的应用
滤波器设计
利用电容器的串并联组合，可以设计出不同性能的滤波器，用于 信号处理和电源滤波等。
调谐电路
通过改变电容器的串并联组合，可以调整电路的频率响应，实现调 谐电路的设计。
电容串联和并联ppt课件
实验结果与数据分析
数据整理
将实验数据整理成表格或图表形 式，便于分析。
结果分析
根据实验数据，分析电容串联和 并联的特点和规律。
结论总结
总结实验结果，得出结论，并与 理论进行对比验证。
THANKS
感谢观看
电容容串联 • 电容并联 • 电容串联与并联的区别 • 电容串并联在电路中的作用 • 电容串并联的实验与演示
01
电容串联
定义与原理
定义
将两个或更多电容器的正极与正 极相连，负极与负极相连，构成 的电路称为电容器的串联。
原理
电容器串联时，各电容器上的电 压与其电容量成反比，总电压等 于各电容器上电压之和。
03
电容串联与并联的区别
电路结构差异
串联电容
在串联电路中，电容按照一定的顺序 依次连接，电流从第一个电容的一端 流入，从另一端流出，再流入下一个 电容，以此类推。
并联电容
在并联电路中，电容是并排连接的， 每个电容的两端都直接与电路的其它 部分相连。
电容值的变化
串联电容
总电容的倒数等于各个串联电容的倒数 之和，即总电容C=C1*C2/(C1+C2)。
电路符号与表示
电路符号
通常用平行线表示并联电容，平行线中间标有电容器的数值。
表示方法
在电路图中，可以用交叉的短线表示并联的电容器，交叉点标注电容器的数值。
计算公式与实例
计算公式
总电容C_total = C1 + C2 + ... + Cn
实例
假设有两个电容分别为2μF和3μF的电容器并联，总电容C_total = 2μF + 3μF = 5μF。
VS
并联电容
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电容器的串联》说课教案
各位评委老师你们好！
今天我说课的内容是周绍敏主编的《电工基础》第4章第2节，这本教材是国家规划教材，《电工基础》是一门电子类专业的重要基础课程。
下面我将从九个方面对本节课的设计进行说明：
一、说教材地位
电容器元件是一种重要的电学元件，几乎所有的电气设备多要用电容器，运用很广泛。
本节知识是在前一节的知识基础上，进一步对电容器的认识和了解，本节知识对学生逻辑思维能力要求较高，主要学习电容器的性质、作用及安全电压的计算等。
是后面RLC等电路的必备知识，是学习交流电路和电子线路基础。
对电路维修如何选用电容器提供一定的理论支持。
二、说学生情况的分析
从知识角度：1、具有电容器的一些基础知识。
2、具有电阻串联的知识。
从能力角度：具有一定的分析、比较、概括能力。
三、说教学目标
根据教材的要求，针对职高学生的心理特点和认知水平，确定教学目标如下:
1、知识目标
（1）掌握电容器串联性质。
（2）掌握等效电容和安全电压的计算。
2、能力目标
通过能够计算等效电容和安全电压，培养学生的分析、概括能力。
3、情感目标
通过本节课的学习，激发学生的学习兴趣，培养学生理论联系实际的科学态度和勇于探索的科学精神。
四、说教学重点难点
1、教学重点：
（1）掌握电容器串联性质。
（2）掌握等效电容和安全电压的计算。
2、教学难点：
串联电容器安全电压的计算。
在理解电容器的耐压值的基础上，知道电容器安全工作的重要性。
这部分的知识学生难于理解，故为本次课的难点。
五、说教学方法
本节课以“边讲边练”为主线，教师精讲，学生多练，打破教师讲学生听，教师独霸讲台的单向信息交流的模式。
教师引导，学生概括，充分体现以学生为主体，教师为主导的教学原则。
六、说教学手段
多媒体教学：可以节省时间,提高课堂利用率。
七、学法指导
1、模仿法：模仿是人的天性，学生通过模仿了解并掌握所学。
2、练习法：反复练习，熟能生巧。
3、讨论法：相互讨论能取长补短。
八、说教学过程
（一）引入（3分钟）
复习提问的方式，先对上节知识的简单回顾和对电阻串联知识的复习（采用问答的方式）导入新课。
提问学生,教师指正总结,并用多媒体显示内容
（二）确定任务（2分钟）
任务1：什么样的连接方式是电容器的串联？
任务2：电容器的串联有哪些性质？
任务3：电容器串联电路的应用时如何计算安全电压？
（三）任务实施（30分钟）
任务1：什么样的连接方式是电容器的串联？教师讲授
定义：把几只电容器的极板首尾相接，连成一个无分支电路的连接方式
任务2：电容器的串联有哪些性质？教师引导学生推导
（1）各电容器所带的电荷量相等q 1 = q 2 = q 3 = q
（2）串联电容器组的总电压等于各个电容器上的电压之和U = U 1 + U 2 + U 3
（3）C 1=11C +21C +3
1C 串联电容的总电容的倒数等于各电容的电容倒数之和。
串联的作用：增大耐压，但电容减小。
任务3：电容器串联电路的应用时如何计算安全电压？
有两只电容器，电容分别为10µF 和20µF。
它们的额定工作电压为25 V 和15 V ，并联后，接在10 V 电源上。
求：
（1）q1、q2及C ；（2）最大允许的工作电压。
（五）小结与作业（2分钟）
小结：提纲挈领，既理清了本节课的基本内容，又突出了重点内容，促使学生掌握本节课所学知识。
作业：采用分层教学的方法。
安排选作题。
九、说板书设计
课题：电容器的串联
任务1：
定义：把几只电容器的极板首尾相接，连成一个无分支电路的连接方式
任务2：电容器的串联的性质
（1）q 1 = q 2 = q 3 = q
（2）U = U 1 + U 2 + U 3
（3）C 1=11C +21C +3
1C 串联的作用：增大耐压，但电容减小。
任务3：电容器串联电路的安全电压
设计依据：采用此板书，清晰在再现了本节课学习的主要内容，以及学习本节课的关键所在，突出了教学重点，增强了学生的记忆力。
