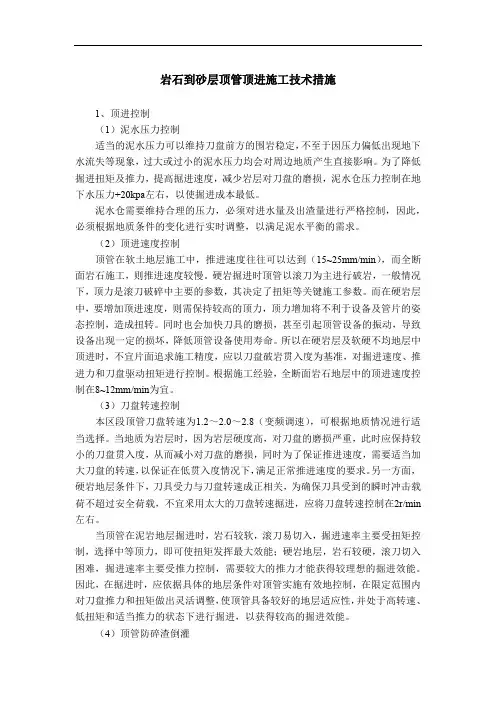

岩石到砂层顶管顶进施工技术措施
岩石到砂层顶管顶进施工技术措施1、顶进控制（1）泥水压力控制适当的泥水压力可以维持刀盘前方的围岩稳定，不至于因压力偏低出现地下水流失等现象，过大或过小的泥水压力均会对周边地质产生直接影响。
为了降低掘进扭矩及推力，提高掘进速度，减少岩层对刀盘的磨损，泥水仓压力控制在地下水压力+20kpa左右，以使掘进成本最低。
泥水仓需要维持合理的压力，必须对进水量及出渣量进行严格控制，因此，必须根据地质条件的变化进行实时调整，以满足泥水平衡的需求。
（2）顶进速度控制顶管在软土地层施工中，推进速度往往可以达到（15~25mm/min），而全断面岩石施工，则推进速度较慢。
硬岩掘进时顶管以滚刀为主进行破岩，一般情况下，顶力是滚刀破碎中主要的参数，其决定了扭矩等关键施工参数。
而在硬岩层中，要增加顶进速度，则需保持较高的顶力，顶力增加将不利于设备及管片的姿态控制，造成扭转。
同时也会加快刀具的磨损，甚至引起顶管设备的振动，导致设备出现一定的损坏，降低顶管设备使用寿命。
所以在硬岩层及软硬不均地层中顶进时，不宜片面追求施工精度，应以刀盘破岩贯入度为基准，对掘进速度、推进力和刀盘驱动扭矩进行控制。
根据施工经验，全断面岩石地层中的顶进速度控制在8~12mm/min为宜。
（3）刀盘转速控制本区段顶管刀盘转速为1.2～2.0～2.8（变频调速），可根据地质情况进行适当选择。
当地质为岩层时，因为岩层硬度高，对刀盘的磨损严重，此时应保持较小的刀盘贯入度，从而减小对刀盘的磨损，同时为了保证推进速度，需要适当加大刀盘的转速，以保证在低贯入度情况下，满足正常推进速度的要求。
另一方面，硬岩地层条件下，刀具受力与刀盘转速成正相关，为确保刀具受到的瞬时冲击载荷不超过安全荷载，不宜釆用太大的刀盘转速掘进，应将刀盘转速控制在2r/min 左右。
当顶管在泥岩地层掘进时，岩石较软，滚刀易切入，掘进速率主要受扭矩控制，选择中等顶力，即可使扭矩发挥最大效能；硬岩地层，岩石较硬，滚刀切入困难，掘进速率主要受推力控制，需要较大的推力才能获得较理想的掘进效能。
穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法
穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法一、前言随着城市发展和经济建设的推进，地下管线的建设需求日益增加。
然而，在传统的施工工艺中，穿越卵石层、岩石层结合面等复杂地质条件下的顶管施工面临着巨大的困难。
为了解决这一问题，穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法应运而生。
二、工法特点穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法具有以下特点：1. 适应性强：工法适用于复杂地质条件下的顶管施工，能够应对卵石层、岩石层结合面的穿越，灵活适应地质条件的变化。
2. 施工效率高：采用泥水平衡施工模式，能够有效降低顶管施工的阻力，提高施工速度和效率。
3. 破坏小：施工过程中对地质环境的破坏较小，能够减少地下水位的降低和地表沉降等不良影响。
4. 节约成本：减少了对附属设施的破坏和修复，降低了施工成本。
三、适应范围该工法适用于城市地下管线建设中，需要穿越卵石层、岩石层结合面的情况，尤其适用于地下水位较高、地质条件复杂、破坏限制严格的地区。
四、工艺原理穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法的原理是通过搅拌搬运设备，将搅拌后的泥浆输送至顶管施工点，并通过顶管等工具将泥浆逐渐排出，形成泥水平衡环境。
在此基础上，采用逐管推进、先进车趟管等方式进行施工，实现顶管的顺利穿越。
五、施工工艺1. 剖面布设：根据工程设计要求，进行顶管线路的剖面布设和勘测。
2. 钻孔施工：根据顶管线路，进行地下钻孔施工，准备施工孔。
3. 简易钻爆施工：通过简易钻爆方式，将钻孔内的卵石层、岩石层结合面炸碎，以便后续施工作业。
4. 泥浆制备：通过搅拌搬运设备制备泥浆，保持适宜的浓度和黏度。
5. 泥水平衡施工：将泥浆输送至顶管施工点，通过顶管等工具逐渐排出泥浆，维持泥水平衡环境。
6. 顶管推进：采用逐管推进方式，逐渐推动顶管前进，保持施工进度和顶管的稳定。
7. 支护与排水：在顶管推进过程中，采取相应的支护措施和排水措施，保证地下工作面的稳定和安全。
对长距离天然气管道定向钻穿越岩石层施工工艺的探讨
对长距离天然气管道定向钻穿越岩石层施工工艺的探讨长距离天然气管道的建设与维护一直是天然气行业的重要议题。
天然气作为清洁能源，受到了越来越多国家和地区的青睐，长距离的天然气管道建设也成为了必不可少的工程项目。
由于天然气管道穿越地质复杂的岩石层，施工难度较大。
本文将围绕对长距离天然气管道定向钻穿越岩石层施工工艺的探讨，着重分析这一工艺的优势和挑战，并探讨如何优化施工工艺，以确保天然气管道的安全运行。
一、定向钻穿越岩石层施工工艺的优势1. 降低工程难度与传统的地面开挖方式相比，定向钻穿越岩石层具有更高的施工难度。
定向钻施工可以避免对地表土壤的破坏，保护环境。
可以避开地下管线、建筑物等障碍物，减少施工风险。
并且，由于岩石的硬度和坚固性，传统的开挖方式常常会遇到困难，而定向钻则可以通过旋转钻头切削岩石，从而降低施工难度。
2. 提高施工效率通过定向钻穿越岩石层，可以提高施工效率。
定向钻具有较高的钻进速度和较小的工程占地面积，可以减少施工时间和成本。
由于定向钻具有一定的灵活性，可以根据具体情况灵活调整钻进方向和角度，从而提高施工的准确性和精度。
3. 保障管道安全在穿越岩石层时，传统的地面开挖方式容易导致地质灾害，如地面塌陷、地裂缝等，这对天然气管道的安全运行造成了较大的风险。
而定向钻穿越岩石层可以避免这些地质灾害，有效保障管道的安全。
1. 地质条件复杂在实际施工中，岩石层的地质条件经常是非常复杂的。
不同地区的岩石类型各异，硬度、厚度、断裂情况等地质特征差异巨大。
这就要求施工人员在进行定向钻施工时，必须充分了解地质情况，合理选择钻头类型、冲击力大小、进给速度等参数，以确保施工的顺利进行。
2. 钻头磨损严重由于岩石的硬度较大，定向钻在穿越岩石层时容易导致钻头磨损严重。
钻头的磨损会影响施工效率，加大设备维护成本。
如何选择合适的钻头材质和结构设计，以及合理控制钻头的磨损程度，是当前定向钻施工面临的重要挑战之一。
3. 施工环境复杂天然气管道穿越岩石层的施工环境往往比较复杂。
穿越运河不同地质下的顶管施工技术(一)2024
穿越运河不同地质下的顶管施工技术（一）引言概述:运河建设是一项重大的基础设施项目，在顶管施工技术方面，特别是在穿越不同地质条件下的顶管施工技术方面，具有一定的挑战性。
本文将讨论穿越运河不同地质下的顶管施工技术。
通过对顶管施工的五个主要大点进行阐述，旨在为相关工程提供指导和经验。
正文:1. 土层的勘探与预测1) 地质勘探：在顶管施工前，必须进行详细的地质勘探，包括地质调查、地质钻探等，以了解地下土层的性质和分布情况。
2) 土层预测技术：借助先进的地质勘探技术和人工智能算法，可以实现对穿越运河不同地质中土层的预测和评估，为施工提供可靠的数据支持。
3) 预测结果分析：通过对预测结果的分析，确定土层的厚度、强度、孔隙水压力等参数，为后续的顶管施工提供依据。
2. 顶管材料与结构设计1) 材料选择：根据地质条件和工程要求，选择合适的顶管材料，如钢管、混凝土管等。
2) 结构设计：根据运河地质条件和工程要求，设计合适的顶管结构，包括管径、壁厚等参数的确定。
3) 顶管材料特性研究：研究顶管材料的特性，如抗压强度、耐腐蚀性等，以确保顶管在不同地质条件下的安全运行。
3. 顶管施工工艺与技术1) 土层处理技术：针对不同的土层，采用相应的处理技术，如土体加固、地下水处理等。
2) 顶管推进技术：选择适合地质条件的顶管施工方式，如推进法、切割法等，确保顶管能够安全、顺利地穿越运河。
3) 现场管理与控制：建立合理的现场管理体系，严格控制施工质量和安全，包括环境监测、安全措施等。
4. 监测与检测技术1) 监测方法：运用各种现代化监测设备，如变形监测仪、应力应变测量仪等，对顶管施工过程中的变形、应力等参数进行监测。
2) 检测技术：采用非破坏性检测技术，如地球物理勘探、声波检测等，对顶管的完整性进行检测，确保施工质量和安全性。
3) 监测数据分析：对监测数据进行分析，及时发现问题，采取相应的措施进行处理，确保顶管施工的顺利进行。
5. 安全与环保措施1) 安全管理体系：制定和执行合理的安全管理制度，包括施工人员的培训、安全设备的配备等，以确保施工过程中的安全。

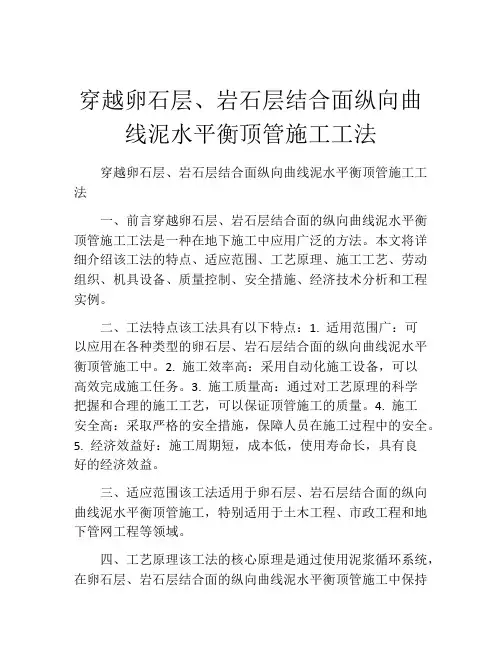

穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法(2)
穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法穿越卵石层、岩石层结合面纵向曲线泥水平衡顶管施工工法一、前言穿越卵石层、岩石层结合面的纵向曲线泥水平衡顶管施工工法是一种在地下施工中应用广泛的方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点该工法具有以下特点：1. 适用范围广：可以应用在各种类型的卵石层、岩石层结合面的纵向曲线泥水平衡顶管施工中。
2. 施工效率高：采用自动化施工设备，可以高效完成施工任务。
3. 施工质量高：通过对工艺原理的科学把握和合理的施工工艺，可以保证顶管施工的质量。
4. 施工安全高：采取严格的安全措施，保障人员在施工过程中的安全。
5. 经济效益好：施工周期短，成本低，使用寿命长，具有良好的经济效益。
三、适应范围该工法适用于卵石层、岩石层结合面的纵向曲线泥水平衡顶管施工，特别适用于土木工程、市政工程和地下管网工程等领域。
四、工艺原理该工法的核心原理是通过使用泥浆循环系统，在卵石层、岩石层结合面的纵向曲线泥水平衡顶管施工中保持压力平衡。
具体的工艺原理涉及到施工工法与实际工程之间的联系、采取的技术措施等，需要进行具体的分析和解释。
通过科学的工艺原理，可以保证施工工法的稳定和成功。
五、施工工艺该工法的施工工艺包括以下几个阶段：勘察与设计、准备工作、地下空间开挖、管道安装、管道连接和回填完工。
六、劳动组织施工过程中需要进行合理的劳动组织，包括施工人员的分工、责任与权限的明确、工作流程的合理安排等。
七、机具设备施工中需要使用各种机具设备，包括顶管机、泥浆循环系统、管道连接设备等。
这些机具设备具有特定的特点、性能和使用方法，需要进行详细的介绍。
八、质量控制为了保证施工过程中的质量达到设计要求，需要采取一系列的质量控制方法和措施，包括施工过程的监控、质量检验与评定等。
九、安全措施在施工过程中需要注意各种安全事项，特别是对施工工法的安全要求。
敞开式人工顶管穿越块石地层施工技术探讨
敞开式人工顶管穿越块石地层施工技术探讨结合昆明市第五污水处理厂尾水外排工程，介绍了敞开式人工顶管穿越块石地层的应用情况；对顶管穿越块石地层的施工方法、机具选择等进行了分析，为相关工程提供借鉴。
标签：人工顶管；块石；破碎1引言随着科技的不断发展进步，机械式顶管应用得越来越广泛，但在无地下水或地下水贫乏的地层，在满足施工进度要求的前提下，考虑到工程经济效益，可优先选择敞开式人工顶管方法进行顶管施工。
另外，敞开式人工顶管施工，作业人员可直接进入工具管作业，对于障碍物的解决排查较易处理。
本文就顶管穿越块石地层进行了分析探讨。
2敞开式人工顶管工作原理敞开式人工顶管掘进是非机械式顶管设备，在施工时采用手工的方法来破碎工作面的土层，破碎辅助工具主要有镐、锹以及冲击锤等。
破碎下来的泥土可以通过手推车来输送。
敞开式人工顶管人员可以直接进入工作面挖掘，随时可以观察土层的变化以及工作面是否稳定，遇到地下障碍物时，能够及时有效的进行处理，且具有造价低、易纠偏、操作简单等优点。
3工程实例3.1工程概况3.1.1工程简介本工程为昆明主城污水处理厂尾水外排及资源化利用建设一期工程子项第五污水处理厂尾水干管工程。
设计起点为五污厂提升泵站出水流量计井，沿盘江东路东侧敷设至江东花园北路，又沿江东花园北路顶管至江东商业街，然后敷设至设计终点金汁河。
本工程主要包括D1620×18钢管顶管1156m，顶管井共8座。
3.1.2水文地质条件根据地质勘察报告，顶管段主要穿越①层杂填土、②层粉质粘土，局部穿越②1层淤泥质粉质粘土以及③1层粉土。
钻孔静止水位埋深5.50～11.00m，水位标高1886.71～1893.61m之间，最大水位差6.9m。
3.2顶管施工3.2.1顶管工艺选择根据地质勘察报告以及沉井下沉施工情况，顶管段主要穿越①层杂填土、②层粉质粘土，局部穿越②1层淤泥质粉质粘土以及③1层粉土，且地下水位不高，水量较小。
另外，因本项目为低价标，考虑到成本因素，因此，选用敞开式人工顶管工艺进行本工程顶管施工。
顶管穿越岩层(爆破)施工工法(2)
顶管穿越岩层（爆破)施工工法顶管穿越岩层（爆破）施工工法一、前言顶管穿越岩层（爆破）施工工法是一种用于隧道或管道施工中的重要施工工法。
通过采用爆破技术，可以在岩石等坚硬地层中进行顶管穿越，为后续工程提供通道。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，以及工程实例。
二、工法特点顶管穿越岩层（爆破）施工工法的特点如下：1. 高效快速：相比传统的手工挖掘或机械掘进，爆破施工可以大大提高施工效率，缩短施工周期。
2. 穿透性好：爆破施工可以穿透各种岩层，包括坚硬、致密的岩石层，为后续的管道或隧道施工提供通道。
3. 适应性强：爆破施工可以适应不同地质条件和各种岩层，可广泛应用于各类工程项目中。
4. 施工质量可控：采用爆破施工工法后，可以精确控制施工质量，确保开挖尺寸和线形的精准度。
三、适应范围顶管穿越岩层（爆破）施工工法适用于以下场合：1. 隧道或管道穿越：在隧道或管道施工中，当遇到坚硬的岩石地层时，可以采用爆破施工工法进行穿越。
2. 地下设施施工：在地下设施施工中，如地下停车场、地下商场等，当需要进行地下开挖时，可采用该工法。
3. 其他工程项目：如矿山开采、地铁隧道建设等，均可采用该工法进行穿越或开挖。
四、工艺原理顶管穿越岩层（爆破）施工工法采取以下技术措施：1. 地质勘察分析：在进行爆破施工前，需要进行地质勘察分析，确定地层的性质和岩石的强度，以确定爆破设计参数。
2. 炸药选择：根据地层环境和需要穿越的岩石层特点，选择合适的炸药类型和爆破药量。
3. 钻孔布置：根据设计要求，在预定的穿越位置进行钻孔布置，确保爆破效果的准确性和可控性。
4. 起爆时间和起爆模式：通过设置合理的起爆时间和起爆模式，控制爆破的顺序和速度，以达到预期的结果。
五、施工工艺顶管穿越岩层（爆破）施工工法的施工工艺如下：1. 地面准备：对施工区域进行准备工作，包括清理工地、布置施工现场、设置安全防护措施等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顶管穿越岩层段施工技术探讨
摘要：文章结合工程实际，对顶管施工过程局部碰到强风化岩、花岗岩等岩石层时，为穿越岩层段采用爆破施工技术进行探讨。
关键词：顶管；穿越；岩层；爆破
近年来随着城市建设的飞速发展，对城市市政配套管道设施建设中的技术性、环保性、经济要求越来越高。
大口径管道非开挖顶管技术在市政建设中的应用越来越广泛，但顶管技术对地质条件，要求较高，适用于淤泥质黏土、砂性土、黄土等土质，效果明显、效率高，而广西地处丘陵地带，多山、地质情况复杂，强风化、中风化岩层埋深较浅，限制了该技术的充分利用。
本文结合工程实际，对顶管施工过程局部碰到强风化岩、花岗岩等岩石层时，为穿越岩层段采用爆破施工技术进行探讨。
一、工程概况
南宁市某市政管道采取顶管施工，顶管沿线地质情况复杂，顶管需穿越一个岩层。
岩层主要成分为花岗岩，岩层以上土层特征为饱和、流塑、高压缩性淤泥。
对顶管施工工艺而言，穿越此类土层具有极高的风险和难度。
二、方案选择
顶管穿越岩层时，可选用机械破碎或爆破的方法对岩层进行破碎，破碎后由人工进行清理。
（一）机械破碎
鉴于岩层上部土层为流塑性淤泥，为加强顶管头部土层的稳定性，确保施工的安全顺利，有必要对淤泥层进行加固。
加固采用高压旋喷桩工艺，在顶管进入岩层之前，提前足够的时间进行施工，使水泥土形成强度，满足机械破碎施工对上部土层稳定性的要求。
（二）爆破
爆破施工危险性相对较大，但施工效率高，有利于顶管的迅速推进。
若通过计算和监控，能将爆破的有害作用降到最低，消除其对工具管的不利影响，保证施工人员的安全，则不失为一种可行的方法。
综合各方面因素，并经过周密计算，本工程选用爆破法。
三、光面爆破方案的确定
（一）难点
本工程工具管内岩层爆破主要有以下难点：（1）工具管内操作空间小；（2）爆破需在气压条件下进行，在国内还没有类似的施工经验可以参考的情况下，需充分考虑爆破瞬时气压对设备的影响；（3）工具管上部岩层覆盖厚度较小，且局部上部是淤泥，需确保岩体周围土体不受爆破有害效应的破坏，防止突然塌方及涌水；（4）爆破面距离工具管较近，爆破施工时要确保工具头关键部位不受爆破震动及冲击波的破坏，确保工具管的安全；（5）爆破时需确保巷道周边平整，方便顶管推进，保持轴线的准确；（6）爆破后的石块大小适合人工搬运。
（7）需确保爆破有害气体的快速排放，确保施工人员的安全。
（二）解决方案
1．岩层上部土体加固。
为在岩层上方形成稳定的覆盖层，防止爆破过程出现塌方、涌水，需对岩面以上的淤泥进行加固。
加固深度分两种情况，当顶管管顶低于岩层面时，加固至岩层面以上5m；当顶管管顶高于岩层面时，加固至顶管管顶以上5m，加固宽8.8m。
2．复合式气压平衡工具管设计为满足在全气压条件下从工具管内对岩层进行爆破施工的需要，本工程采用专用的复合式气压平衡工具管。
本工具管除普通气压平衡工具管功能外，特别设计了全气压施工生命呼吸空气保障系统、减压仓、物料仓、活动格栅、超前注浆管及挡土板、帽檐小导管等。
四、爆破方案设计
光面爆破参数选择主要与地质条件有关，其次是炸药的品种与性能；断面的形状与尺寸，装药结构与起爆方法。
本工程采用2号防水乳胶炸药，周边眼采用空气间隔装药，其他炮眼采用连续柱状装药，采用火雷管和非电毫秒导爆雷管起爆。
严格控制周边眼的装药量，采用合理的装药结构，尽可能的使药沿药眼长均匀的分布，这是实现光面爆破的重要条件。
在光面爆破中，炮眼间距E、最小抵抗线W、炮眼密集系数K、装药密度q是相互制约的。
光爆层厚度（B）。
光爆层厚度就是周边眼最小抵抗线，它与开挖的隧道断面大小有关。
在断面跨度大，光爆眼所受到的夹制作用小，岩石比较容易崩落，光爆层厚度可以大些，断面小，光爆眼所受到的夹制作用大，光爆层厚度可以小些，光爆层厚度与岩石的性质和地质构造也有关，坚硬岩石光爆层可小些，松软破碎的岩石光爆层可大些。
本工程确定光爆层厚度（B）为0.50～0.80。
光面爆破的分区起爆顺序为：掏槽眼——辅助眼——周边眼——底板眼。
采用多段微差起爆（由内向外），其中主爆区的周边眼比辅助眼眼跳2段起爆，并用同一段雷管。
主爆区使用非电毫秒雷管。
光爆层的光爆眼用用导爆索一次同时
起爆。
五、施工方法及工艺
（一）钻爆机具材料
钻孔采用YT—18型凿岩机和3台20m³空压机，人工钻孔，钻孔直径为42mm，一字形合金钢钻头。
采用Φ35mm×200mm 2号防水乳胶炸药炸药。
引爆雷管为8号工业纸壳火雷管，炮眼内的起爆传爆，四通管连接，双雷管引爆，掏槽眼采用跳段雷管以利用扩大掏槽效果。
（二）光面爆破施工工艺
1．放样布眼。
钻眼前，测量人员用经纬仪和水准仪，准确定出隧道中心线和拱顶面高程；用红油漆画出开挖轮廓线，并标出炮眼位置，其误差不得超过5cm；每次测量放线的同时，要对上次爆破断面进行检查，及时调整爆破参数，以达到最佳爆破效果。
2．钻眼要求：（1）掏槽眼：深度、角度按设计施工，眼口间距误差和眼底间距误差不得大于5cm。
（2）辅助眼：深度、角度按设计施工，眼口排距、行距误差均不大于10cm。
（3）周边眼：开眼位置在设计断面轮廓线上允许沿轮廓线调整其误差不得大于5cm；炮眼方向可以3%～5%的斜率外插，眼底不得超出开挖断面轮廓线10cm，最大不得超过15cm。
内圈眼至周边眼的排距；误差不得大于5cm；内圈眼与周边眼应采用相同的斜率。
钻眼装药率调整，当开挖面凹凸较大时，应按实际情况调整炮眼深度（相应调整装药量），力求所有炮眼（除掏槽眼外）眼底在同一平面上。
钻眼完毕，按炮眼布置图进行检查并做好记录，有不符合要求的炮眼重钻，经检查合格后，方可装药爆破
3．炮眼布置要求。
布置掏槽眼，其方向在岩层层理明显时应尽量垂直于层理，掏槽眼应比其他眼加深20cm。
周边眼严格按设计开挖轮廓线布置，在硬岩层中，周边眼的眼口在断面设计轮廓线上，眼底超出轮廓线小于10cm；在软岩中，周边眼的眼口在断面设计轮廓线内小于8cm，眼底落在轮廓线上。
4．孔口堵塞长度L0。
L0=（0.2～0.5）W
一般堵塞长度浅眼不超过20cm，深眼不超过30cm。
5．清孔装药。
装药前用小直径高压风管将炮眼内石屑吹净，装药需分片，分组按炮眼设计图确定的装药量自上而下进行，雷管要“对号入座”不得混装。
所有炮孔均用炮泥堵塞，堵塞长度周边眼不小于20cm，其他眼不小于35cm。
周边眼采用小药卷配导爆索，以增加不耦合系数和爆破时的缓冲作用，炮孔装药均采用反向装药结构。
6．连接起爆网络。
起爆网络采用复式网络，以保证起爆的可靠性和准确性。
导爆管采用四通管连接，不能打结和拉伸，各类炮眼雷管连接段数相同。
引爆雷管应用绝缘胶布包扎在离一根导爆管自由端15cm处，聚能穴背向传爆方向，网络连好后要有专人负责检查后再起爆。
六、结语
本工程施工过程严格按照方案和监控数据进行，根据岩石成分和构造的实际情况，施工人员通过修正参数，最终使本次爆破施工圆满完成。
参考文献
[1]于亚伦．工程爆破理论与技术[M]．北京：治金工业出版社，2004．
[2]徐鼎文．给水排水工程施工[M]．北京：中国建筑工业出版社，1993．
[3]余彬泉，陈传灿．顶管施工技术[M]．北京：人民交通出版社，1998．。
