学校代码： 10128学号：课程设计说明书内蒙古工业大学课程设计（论文）任务书课程名称：热工控制系统专业课程设计学院：班级：学生姓名：学号：指导教师：摘要电站汽包锅炉的给水自动控制普遍采用三冲量给水自动控制系统方案。
因此，此次课程设计要求设计的便是采用单级三冲量的300MW单元机组给水全程控制系统。
本文首先介绍了给水自动控制系统的单级三冲量给水控制系统，对其的工作原理和静态特性进行了分析，并对具体的实际控制系统进行了分析和整定。
其次，还对给水调节对象进行了动态特性分析。
最后根据要求设计了300MW单元机组给水全程控制系统，分别分析了给水控制系统的组成及工作原理，包括了给水热力系统简介、给水全程控制系统原理、实例设计、控制过程分析、控制过程中的跟踪与切换等几部分。
关键词：300MW单元机组给水全程控制系统单级三冲量给水调节对象目录第一章给水自动控制系统的整定 (1)1.1给水自动控制系统概述 (1)1.2单级三冲量给水控制系统的结构和工作原理 (2)1.3单级三冲量给水调节系统的静态特性 (3)1.4单级三冲量给水系统的分析和整定 (4)1.4.1 内回路的整定 (5)1.4.2 主回路的整定 (6)1.4.3 前馈通道的整定 (7)1.4.4 三冲量给水控制系统参数的整定实例 (8)第二章给水调节对象动态特性分析 (10)2.1给水流量扰动对水位的影响 (10)2.2负荷扰动对水位的影响 (11)2.3燃料量扰动对水位的影响 (11)2.4测量信号的自动校正 (13)2.4.1 汽包水位的校正 (13)2.4.2 蒸汽流量的校正 (15)2.4.3 给水流量的校正 (16)2.5给水泵安全运行特性要求 (16)第三章 300MW单元机组给水全程控制系统设计 (19)3.1给水热力系统简介 (19)3.2给水全程控制系统热工信号的测量 (20)3.2.1 水位信号 (20)3.2.2 给水流量信号 (21)3.2.3 主蒸汽流量信号 (22)3.2.4给水全程控制系统设计图 (22)3.3控制系统工作过程分析 (22)3.3.1 启动，冲转及带25﹪负荷 (22)3.3.2 升负荷25%～30% (23)3.3.3 30%～100%负荷阶段 (23)3.3.4 减负荷过程 (24)3.4控制过程中的跟踪与切换 (24)3.4.1 系统间的无扰切换 (24)3.4.2 阀门和泵的运行及切换 (24)3.4.3 电动泵与汽动泵的切换 (25)3.4.4 执行机构的手、自动切换 (25)3.5该给水全程控制系统的特点 (24)参考文献 (25)第一章给水自动控制系统的整定控制系统整定是根据被控对象的特性选择最佳的整定参数（控制器参数、各信号间的静态配合、变送器斜率等），其中主要是整定控制器参数。
300MW火电机组给水控制系统设计
300MW火电机组给水控制系统设计1选题背景锅炉朝大容量、高参数发展，给水系统采用自动控制系统是必不可少的，它可以减轻运行人员的劳动强度，保证锅炉的安全运行。
对于大容量高参数锅炉，其给水系统是非常复杂和比较完善的。
大型电站锅炉将是国家未来的发展方向，给水系统是其中的重要环节。
随着火电机组容量的提高及参数的增加，机组在启停过程中需要监视的参数及控制的项目越来越多，大型电站锅炉给水控制系统是机组控制系统中的重点和难点。
近些年来，研究大型电站锅炉给水的文献相应增多，火电机组越大，其设备结构就越复杂，自动化程度也要求越高。
在现代科学技术的众多领域中，自动控制技术起着越来越重要的作用。
所谓自动控制，是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（即被控量）自动地按照预定的规律运行。
目前已广泛应用于工农业生产、交通运输和国防建设。
生产过程自动化是保证生产稳定、降低成本、改善劳动条件、促进文明生产、保证生产安全和提高劳动生产率的重要手段，是21世纪科学与技术进步的特征，是工业现代化的标志之一。
可以说，自动化水平是衡量一个国家的生产技术和科学水平先进与否的一项重要标志。
2本文研究的主要内容大型电站汽包锅炉给水控制系统的任务是通过调节进入汽包的给水流量，在保证汽包水位在一定范围内相对稳定的同时，产生汽轮发电机组所需的蒸汽流量，使机组输出的电功率与电网负荷变化相适应。
给水控制系统对保证汽包锅炉运行过程的安全性和稳定性具有重要意义。
给水系统的概况汽包锅炉给水控制系统的作用是产生用户所要求的蒸汽流量，同时保证汽包水位在一定范围内变化。
由于设计有汽包，使锅炉的蒸发段与过热段明确分开，锅炉的蒸发量主要取决于燃烧率（燃料量与相应的空气量）。
所以汽包锅炉由燃烧率调节负荷，实现燃料热量与蒸汽热量之间的能量平衡。
汽包锅炉的给水控制系统、汽温控制系统及燃烧控制系统相对独立。
电厂应急消防供水自动控制系统范本

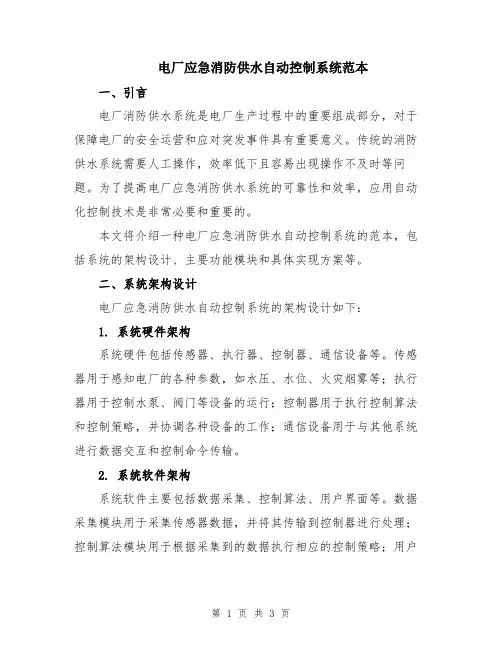

电厂应急消防供水自动控制系统范本一、引言电厂消防供水系统是电厂生产过程中的重要组成部分，对于保障电厂的安全运营和应对突发事件具有重要意义。
