双目视觉成像原理

双目视觉成像原理

双目视觉成像原理双目视觉成像原理是指人类双眼通过视网膜接收到的图像信息,通过大脑的处理,形成我们对三维物体位置、深度和距离等感知能力。

这种成像原理是基于人类拥有两只眼睛,每只眼睛分别观察同一场景的不同角度所形成的视差来计算图像的深度信息。

首先,我们了解一下人眼的构造。

人眼是由眼球、角膜、晶状体、虹膜、瞳孔、视网膜等组成。

其中,眼球是一个球状的结构,其中包含有视网膜,视网膜上有大量视觉感受器,即视杆细胞和视锥细胞。

当外界的光线通过角膜和晶状体折射后进入眼球,最终在视网膜上形成图像。

当我们观察其中一物体时,双眼分别从不同的位置观察到该物体,这就导致了两只眼睛所观察到的图像中存在一定的视差。

视差是指物体在两只眼睛中的位置差异,也可以理解为左右眼所看到的图像不完全相同,这种不同主要体现在物体的位置上。

根据视差的理论,当物体远离我们看时,两个视点之间的差距较小,视差也较小;而当物体靠近我们时,两个视点之间的差距增大,视差也增大。

通过大脑对所观察到的图像进行处理,我们可以根据视差推断出物体的距离和深度信息。

在图像匹配方面,大脑会将两只眼睛所观察到的图像进行比较,找出两个图像中相似的部分,这个过程被称为视网膜对应。

大脑会将两个图像的每个像素点进行比较,找到相同的点。

这些相同的点可以被视作是两个视点中物体的同一点,在计算深度时非常重要。

在深度计算方面,大脑通过视差来估算物体的深度。

根据视差原理,当物体离我们越近时,它在两个视网膜上的位置差距就越大;反之,当物体离我们越远时,它在两个视网膜上的位置差距就越小。

大脑会根据这个差距来计算物体的距离和深度。

另外,人类在使用双目视觉成像原理时,还会利用一些额外的线索来帮助深度感知,比如大小大小线索、运动感知线索、重合线索等。

这些线索可以帮助我们更准确地感知物体的深度和距离。

通过双目视觉成像原理,人类可以更好地感知和理解三维空间中的物体。

利用这一原理,我们可以进行深度感知、距离判断和物体识别等。

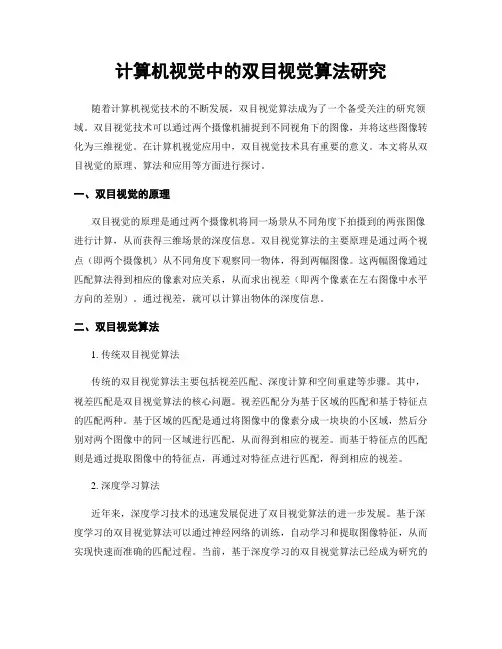

计算机视觉中的双目视觉算法研究

计算机视觉中的双目视觉算法研究

计算机视觉中的双目视觉算法研究随着计算机视觉技术的不断发展,双目视觉算法成为了一个备受关注的研究领域。

双目视觉技术可以通过两个摄像机捕捉到不同视角下的图像,并将这些图像转化为三维视觉。

在计算机视觉应用中,双目视觉技术具有重要的意义。

本文将从双目视觉的原理、算法和应用等方面进行探讨。

一、双目视觉的原理双目视觉的原理是通过两个摄像机将同一场景从不同角度下拍摄到的两张图像进行计算,从而获得三维场景的深度信息。

双目视觉算法的主要原理是通过两个视点(即两个摄像机)从不同角度下观察同一物体,得到两幅图像。

这两幅图像通过匹配算法得到相应的像素对应关系,从而求出视差(即两个像素在左右图像中水平方向的差别)。

通过视差,就可以计算出物体的深度信息。

二、双目视觉算法1. 传统双目视觉算法传统的双目视觉算法主要包括视差匹配、深度计算和空间重建等步骤。

其中,视差匹配是双目视觉算法的核心问题。

视差匹配分为基于区域的匹配和基于特征点的匹配两种。

基于区域的匹配是通过将图像中的像素分成一块块的小区域,然后分别对两个图像中的同一区域进行匹配,从而得到相应的视差。

而基于特征点的匹配则是通过提取图像中的特征点,再通过对特征点进行匹配,得到相应的视差。

2. 深度学习算法近年来,深度学习技术的迅速发展促进了双目视觉算法的进一步发展。

基于深度学习的双目视觉算法可以通过神经网络的训练,自动学习和提取图像特征,从而实现快速而准确的匹配过程。

当前,基于深度学习的双目视觉算法已经成为研究的热点,例如,神经网络架构StereoNet利用深度卷积神经网络进行一阶和二阶视差预测,得到了很好的性能。

三、双目视觉算法的应用双目视觉算法在计算机视觉中有着广泛的应用。

其中,3D重建、智能机器人、无人机导航、虚拟现实以及机器视觉等领域是最为常见的应用场景。

1. 3D重建双目视觉技术可以实现3D场景重建。

通过多次捕捉不同视角下的图像并结合双目视觉算法,可以得到一个高精度的三维视觉场景。

双目摄像头的工作原理

双目摄像头的工作原理

双目摄像头的工作原理双目摄像头是一种常见的计算机视觉设备,其工作原理是通过两个摄像头捕捉场景中的图像,并通过计算两个摄像头之间的距离和角度信息,以模拟人眼的视觉功能。

下面我们将详细介绍双目摄像头的工作原理。

一、双目摄像头的构成双目摄像头由两个摄像头、一个图像处理器和一个计算单元组成,其中摄像头是负责采集场景的两个映像的装置,一个图像处理器负责将二维图像转换成深度三维图像。

计算单元则是负责在得到三维图像后进行数据处理和分析。

二、双目摄像头的工作原理在实际使用中,双目摄像头通常会将两个摄像头间距离设为一定的值,这个值也叫做摄像头的基线,并且每个摄像头都会拍摄场景中的一个不同角度的图像。

在图像处理之前,需要对相机进行标定,即找出两个摄像头对应图像中相同的或有规律的点的位置关系,并通过这些点来确定两个摄像头之间的距离和角度信息。

1. 视差原理在单个摄像头图像中,物体距离摄像头越远,则其在图像中所占像素大小就越小,而在双目摄像头中,由于两个摄像头的位置不同,因此拍摄到的同一物体在两个图像上所占像素大小也是不同的。

这个大小差异就叫做视差。

视差原理就是利用这个视差信息计算出物体的距离。

2. 立体成像原理双目摄像头同时拍摄到的两个图像就像人的两只眼睛一样。

通过对两个图像的处理,可以得到一个“立体图片”,也就是一张三维深度图像。

立体成像原理就是通过对两个图像的匹配来确定物体在场景中的位置。

3. 三角测量原理通过视差和立体成像原理,可以计算出物体在相机坐标系下的位置,但是由于不同相机的坐标系不同,所以需要将相机坐标系转换成世界坐标系。

这一步需要用到三角测量原理,即通过一组已知的平面三角形来确定各个相机坐标系之间的关系。

三、双目摄像头的应用双目摄像头在工业、医疗、安防、教育等领域都有广泛的应用,比如:1. 工业机器人和自动化生产线的视觉引导和定位。

2. 医疗图像拍摄,如体表和内窥镜的检测。

3. 安防监控系统的三维视觉分析,如人脸识别、行为识别等。

《双目立体视觉》课件

《双目立体视觉》课件

05
双目立体视觉的应用案例
机器人视觉导航
机器人视觉导航是双目立体视觉的重要应用之一。通过双目立体视觉技术,机器 人可以获取周围环境的深度信息,实现自主导航、避障和路径规划等功能。
双目立体视觉技术可以帮助机器人识别障碍物、行人和车辆等,提高机器人的安 全性和可靠性。
医学影像分析
在医学领域,双目立体视觉技术被广泛应用于医学影像分析 。通过双目立体视觉技术,医生可以获取患者的三维立体图 像,提高诊断的准确性和可靠性。
深度学习技术Байду номын сангаас
随着深度学习算法的不断发展, 双目立体视觉技术将更加智能化 ,能够自动识别和提取更多的三
维信息。
实时处理能力
随着计算能力的提升,双目立体 视觉技术将实现更快速、实时的 三维重建,满足实时应用的需求

多传感器融合
未来双目立体视觉技术将与其他 传感器技术(如激光雷达、毫米 波雷达等)融合,实现更全面的
运动模糊问题
总结词
运动模糊是由于摄像机或物体快速移动导致图像模糊的现象,对双目立体视觉的深度感知造成干扰。
详细描述
在动态环境中,摄像机或物体的快速移动可能导致图像模糊,从而影响双目立体视觉系统的深度感知 能力。为了解决这一问题,研究者们提出了基于运动补偿的算法,通过分析图像中的运动轨迹,对模 糊图像进行还原和补偿,以提高深度感知的准确性。
详细描述
在复杂的光照条件下,如明暗交替、阴影或高光,双目视觉 系统可能难以准确判断物体的深度和距离。这主要是因为阴 影或高光区域中的物体可能会与背景融为一体,导致立体匹 配算法失效。
遮挡和透明物体问题
总结词
遮挡和透明物体是双目立体视觉中的常见挑战,需要特殊算法来处理。

双目活体检测原理

双目活体检测原理

双目活体检测原理
双目活体检测是指通过双眼的视觉信息,确定用户是否为真实活体,而非照片或其他虚拟人工制品。

其原理主要涉及以下几个方面:
1. 瞳孔反应:真实的活体因为有交感神经的支配,在人眼看来瞳孔会有不同的反应。

这种反应不能被模拟。

2. 眨眼检测:真实的人眼眨眼会产生很明显的瞬时变化,而虚拟人工制品不具备这个特征。

3. 三维投影技术:双目活体检测利用两个检测设备成像后,对图像进行三维投影重构,可以确定是否是真人。

4. 表情动作检测:通过检测面部表情动作,包括微笑、张嘴、吐舌等特点,以此来区分真实活体和虚拟制品。

以上是双目活体检测的基本原理,同时还需要结合图像处理、计算机视觉和深度学习等技术,实现准确快速的识别判断。

双目视觉系统的原理和设计

双目视觉系统的原理和设计

双目视觉系统的原理和设计双目视觉系统是一种基于视差原理的三维测量方法。

该系统通过两个摄像机从不同的角度同时获取被测物的两幅数字图像,然后基于视差原理恢复出物体的三维几何信息,重建物体三维轮廓及位置。

双目视觉系统的原理可以概括为以下几个步骤:1. 图像获取:双目视觉系统通常由两个摄像机组成,它们从不同的角度拍摄被测物体。

摄像机获取的图像经过预处理后,进行特征提取和匹配。

2. 特征提取和匹配:这一步是双目视觉系统中的重要环节。

在预处理后,提取出图像中的特征点,并找到对应的特征点对。

特征点匹配是根据特征描述符的相似度来确定特征点之间的对应关系。

3. 立体校正和立体匹配:为了确保左右摄像机获取的图像在同一水平线上,需要进行立体校正。

立体匹配则是确定左右图像中对应像素之间的视差,这一步对于三维重建至关重要。

4. 三维重建:根据视差图和摄像机的参数,通过一系列算法计算出每个像素点的三维坐标,进而得到物体的三维模型。

5. 后期处理:最后,根据需求对重建的三维模型进行进一步的处理,如表面重建、纹理映射等。

双目视觉系统的设计可以根据实际需求进行调整。

影响系统性能的关键因素包括摄像机的分辨率、焦距、基线长度等。

为了获得更准确的三维测量结果,需要选择高分辨率、高精度的摄像机,并确保合适的基线长度和焦距。

此外,还需要进行精确的摄像机标定,以获取准确的摄像机参数。

在系统实现过程中,还需注意算法的优化和稳定性,以确保实时性和准确性。

总之,双目视觉系统是一种基于视差原理的三维测量方法,通过两个摄像机获取被测物的两幅数字图像,然后进行特征提取和匹配、立体校正和立体匹配、三维重建等一系列步骤,最终得到物体的三维模型。

在实际应用中,需要根据具体需求进行系统设计,选择合适的硬件设备和参数设置,并进行算法优化和稳定性测试,以确保双目视觉系统的性能和可靠性。

双目相机原理

双目相机原理

双目相机原理双目相机原理是采用两个摄像头组成的立体视觉系统,它能够以三维的方式感知物体的几何结构和表面灰度值,并将其转换为数字信号。

这种情况下,摄像头之间的距离就是一个重要参数,它决定了每个图像中物体的深度信息。

1、工作原理双目相机系统包含两个摄像头,分别放置在两个独立的位置上,形成一个立体视觉系统。

两个摄像头分别拍摄不同的视角,所以它们的画面中的物体的位置是不同的,这样就可以获得物体的三维信息。

由于两个摄像头的位置和视角确定,所以可以通过计算两个摄像头的图像来获得物体的三维信息,即深度信息。

此外,双目相机系统还可以使用光学测距法来计算物体的深度信息。

该方法利用两个摄像头之间的距离来估计物体的深度信息,如果两个摄像头之间的距离越大,估计的深度信息越准确。

2、应用双目相机系统的应用非常广泛,可以应用于计算机视觉、机器人导航、自动驾驶、智能家居等领域。

(1)计算机视觉:双目相机可以用来进行物体检测、跟踪和识别,并获得物体的几何结构信息。

(2)机器人导航:双目相机可以用来进行三维重建和环境感知,帮助机器人快速、准确地进行导航,使机器人可以准确地定位并避开障碍物。

(3)自动驾驶:双目相机可以用来进行道路检测、车辆检测和危险性分析,从而使车辆能够自动驾驶,避免发生事故。

(4)智能家居:双目相机可以用来进行房间内物体的检测和识别,从而实现智能家居的功能,例如识别家庭成员、智能控制家电等。

3、优缺点双目相机系统有很多优点:(1)双目相机系统可以实现三维重建,从而获得物体的几何结构和表面灰度值;(2)双目相机系统可以获得物体的深度信息,从而实现精确定位和跟踪;(3)双目相机系统可以快速、准确地实现物体的检测、跟踪和识别;(4)双目相机系统可以应用于多种机器视觉的应用。

但是双目相机也有一些缺点:(1)双目相机系统的安装和调试比较复杂,需要花费大量时间和精力;(2)双目相机系统需要一定的采集系统,计算机资源也比较昂贵;(3)双目相机系统受光线影响比较大,易受到外界光线的干扰;(4)双目相机系统价格比较高,不太经济实惠。

双目深度相机原理

双目深度相机原理

双目深度相机原理
双目深度相机是一种利用双目立体视觉技术来获取物体深度信息的设备。

其原理是通过两个相机的视差来计算物体在三维空间中的位置和深度信息。

双目深度相机的两个相机分别从不同的角度拍摄同一物体,形成两幅不同的图像。

由于两个相机之间的距离和角度不同,因此它们拍摄的图像中对应物体的位置也会有所不同,这种现象被称为视差。

通过计算这种视差,我们可以得到物体在三维空间中的位置和深度信息。

具体来说,双目深度相机的原理可以分为以下几个步骤:
1. 获取图像:双目深度相机的两个相机分别获取物体的两幅不同角度的图像。

2. 图像校正:由于两个相机之间的位置和角度差异,拍摄的图像可能会出现畸变或错位。

因此需要对获取的图像进行校正,使其对齐并形成一致的视角。

3. 特征点匹配:在两幅图像中寻找对应特征点的位置,这些特征点可以是边缘、角点等明显的特征。

4. 计算视差:根据特征点在两幅图像中的位置差异,计算出物体的视差。

视差的大小反映了物体在三维空间中的深度信息。

5. 生成深度图:根据计算出的视差,生成物体的深度图。

深度图是一个表示物体表面各点距离相机远近的图像,其中每个像素点的值表示该点在三维空间中的深度信息。

6. 三维重建:结合深度图和校正后的图像,利用三角测量原理,重建出物体的三维模型。

双目深度相机具有结构简单、成本低、精度高等优点,因此在机器人视觉、自动驾驶、虚拟现实等领域得到了广泛应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

双目视觉成像原理
双目视觉成像原理
1•引言
双目立体视觉(Binocular Stereo Vision)是机器视觉的一种重要形式,它是基于视差原理并利用成像设备从不同的位置获取被测物体的两幅图像,通过计算图像对应点间的位置偏差,来获取物体三维几何信息的方法。

融合两只眼睛获得的图像并观察它们之间的差别,使我们可以获得明显的深度感,建立特征间的对应关系,将同一空间物理点在不同图像中的映像点对应起来,这个差别,我们称作视差(Disparity)图。

双目立体视觉测量方法具有效率高、精度合适、系统结构简单、成本低等优点,非常适合于制造现场的在线、非接触产品检测和质量控制。

对运动物体(包括动物和人体形体)测量中,由于图像获取是在瞬间完成的,因此立体视觉方法是一种更有效的测量方法。

双目立体视觉系统是计算机视觉的关键技术之一,获取空间三维场景的距离信息也是计算机视觉研究中最基础的内容。

2•双目立体视觉系统
立体视觉系统由左右两部摄像机组成。

如图一所示,图中分别以下标L和
r标注左、右摄像机的相应参数。

世界空间中一点A(X,丫,Z)在左右摄像机的
成像面C L和C R上的像点分别为al(ul,vl)和ar(ur,vr)。

这两个像点是世界空间中同一个对象点A的像,称为“共轭点”。

知道了这两个共轭像点,分别作它们与各自相机的光心01和Or的连线,即投影线alOl和arOr,它们的交点即为世界空间中的对象点A(X,丫,Z)。

这就是立体视觉的基本原理。

A (Y Y
图1 :立体视觉系统
3•双目立体视觉相关基本理论说明
3. 1双目立体视觉原理
双目立体视觉三维测量是基于视差原理,图2所示为简单的平视双目
立体成像原理图,两摄像机的投影中心的连线的距离,即基线距为b。

摄像
机坐标系的原点在摄像机镜头的光心处,坐标系如图2所示。

事实上摄像
机的成像平面在镜头的光心后,图2中将左右成像平面绘制在镜头的光心前f处,这个虚拟的图像平面坐标系01uv的u轴和v轴与和摄像机坐标系的x轴和y轴方向一致,这样可以简化计算过程。

左右图像坐标系的原点在摄像机光轴与平面的交点01和02。

空间中某点P在左图像和右图像中相应的坐标分别为P1(u1,v1)和P2(u2,v2)。

假定两摄像机的图像在同一个平
面上,则点P图像坐标的丫坐标相同,即v仁v2。

由三角几何关系得到
x c(x c - b) y c
f 7 u2 f c v i v i v2 f c
u
i
z z z
上式中(x c, y c, z c)为点P在左摄像机坐标系中的坐标,b为基线
距,f为两个摄像机的焦距,(u1, ▼1)和(u2, v2)分别为点P在左图像
和右图像中的坐标。

视差定义为某一点在两幅图像中相应点的位置差
d (U i -比)
图2:双目立体成像原理图
由此可计算出空间中某点P在左摄像机坐标系中的坐标为
c b U i c b v c b f
x y z
d d d
因此,只要能够找到空间中某点在左右两个摄像机像面上的相应点,并且
通过摄像机标定获得摄像机的内外参数,就可以确定这个点的三维坐标。

3.2双目立体视觉的系统结构以及精度分析
由上述双目视觉系统的基本原理可知,为了获得三维空间中某点的三维坐
标,需要在左右两个摄像机像面上都存在该点的相应点。

立体视觉系统的一般结构为交叉摆放的两个摄像机从不同角度观测同一被测物体。

这样通过求得两个图像中相应点的图像坐标,便可以由双目立体视觉测量原理求取三维空间坐标。

事实上,获取两幅图像也可以
由一个摄像机实现,如一个摄像机通过给定方式的运动,在不同位置观测同一个静止的物体,或者通过光学成像方式将两幅图像投影到一个摄像机,都可以满足要求。

各种双目视觉系统结构各有优缺点,这些结构适用于不同的应用场合。

对要求大测量范围和较高测量精度的场合,采用基于双摄像机的双目立体视觉系统比较合适;对测量范围要求比较小,对视觉系统体积和质量要求严格,需要高速度实时测量对象,基于光学成像的单摄像机双目立体视觉系统便成为最佳选择。

基于双摄像机的双目立体视觉系统必须安装在一个稳定的平台上,在进行双目视觉系统标定以及应用该系统进行测量时,要确保摄像机的内参(比如焦距)
和两个摄像机相对位置关系不能够发生变化,如果任何一项发生变化,则需要重新对双目立体视觉系统进行标定。

视觉系统的安装方法影响测量结果的精度。

测量的精度可由下式得出:
Z2
f~~b
上式中A Z表示测量得出的被测点与立体视觉系统之间距离的精度,Z指被测点与立体视觉系统的绝对距离,f指摄像机的焦距,b表示双目立体视觉系统的基线距,△ d 表示被测点视差精度
如果b和Z之间的比值过大,立体图像对之间的交迭区域将非常小,这样
就不能够得到足够的物体表面信息。

b/z可以取的最大值取决于物体的表面特
征。

一般情况下,如果物体高度变化不明显,b/z可以取的大一些;如果物体表
面高度变化明显,则b/z的值要小一些。

无论在任何情况下,要确保立体图像对之间的交迭区域足够大并且两个摄像机应该大约对齐,也就是说每个摄像机绕光轴旋转的角度不能太大。

3.3双目立体视觉标定
摄像机内参数的标定和单目视觉系统标定一致,双目立体视觉系统的标定
主要是指摄像机的内部参数标定后确定视觉系统的结构参数R和T (即两个摄
像机之间的位置关系,R和T分别为旋转矩阵和平移向量)。

一般方法是采用标准的2D或3D精密靶标,通过摄像机图像坐标与三维世界坐标的对应关系求得这些参数。

具体的标定过程如下:
(1)将标定板放置在一个适当的位置,使它能够在两个摄像机中均可以完
全成像。

通过标定确定两个摄像机的内部参数以及他们的外部参数(R1、T1与
R2、T2),则R1、T1表示左摄像机与世界坐标系的相对位置,R2、T2表示右
摄像机与世界坐标系的相对位置。

(2)假定空间中任意一点在世界坐标系、左摄像机坐标系和右摄像机坐标
系下的非齐次坐标分别为X w、X i、X2,则:
X i R1X T i X2
消去X W得到:X2 R2R1 X1 T2 R2R1 V)
两个摄像机之间的位置关系R、T可以用以下关系式表示:
R R2R11T T2 R2R1T
3.4双目立体视觉中的对应点匹配
由双目立体视觉系统原理可以看出双目立体视觉是建立在对应点的视差基础之上,因此左右图像中各点的匹配关系成为双目立体视觉技术的一个极其重要的问题。

然而,对于实际的立体图像对,求解对应问题极富挑战性,可以说是双目立体视觉中最困难的一步。

为了能够增加匹配结果的准确性以及提高匹配算法的速度,在匹配过程中通常会加入下列几种约束:(1)极线约束。

在此约束下,匹配点已经位于两副图像中相应的极线上。

(2)唯一性约束。

两副图像中的对应的匹配点应该有且仅有一个。

(3)视差连续性约束。

除了遮挡区域和视差不连续区域外,视差的变化都是平滑的。

(4)顺序一致性约束。

位于一副图像极线上的系列点,在另一幅图像中极线上有相同的顺序。

图像匹配的方法有基于图像灰度(区域)的匹配、基于图像特征的匹配和基于解释的匹配或者多种方法结合的匹配。
