使用UG进行塑料模具设计
ug注塑模具设计实例
ug注塑模具设计实例以下是一个简单的注塑模具设计实例，模具设计的基本概念和步骤。
设计案例：一个简单的塑料瓶盖模具1. 确定产品尺寸和形状产品是一个简单的塑料瓶盖，直径为20mm，高度为3mm。
瓶盖表面有纹理，以增加摩擦力，方便开启。
2. 确定模具结构模具采用典型的双板模结构，由动模板和定模板组成。
动模板上设有型腔，定模板上设有浇口和流道。
3. 确定型腔布局由于瓶盖尺寸较小，可以采用一模一腔的布局。
型腔布置在动模板上，浇口和流道布置在定模板上。
4. 设计浇口和流道浇口和流道的设计需要考虑塑料的填充和流动。
本例中，采用点浇口，浇口直径为1mm，流道直径为4mm。
5. 设计推出机构推出机构用于将成型后的产品从模具中推出。
本例中，采用推杆推出，推杆直径为8mm，数量为4个。
推杆安装在动模板上，推出时推动瓶盖脱离型腔。
6. 设计冷却系统冷却系统用于将成型过程中的热量从模具中带走，防止产品变形和开裂。
本例中，采用水管冷却，水管直径为4mm，布置在动模板和定模板上。
7. 设计排气系统排气系统用于将成型过程中的气体从模具中排出，防止气体的积聚和压力的升高。
本例中，采用排气槽，排气槽直径为2mm，数量为4个。
排气槽布置在定模板上。
8. 设计模具零件加工工艺性模具零件的加工需要考虑其工艺性。
本例中，采用数控加工中心进行加工，材料选择不锈钢。
9. 设计模具装配工艺性模具装配需要考虑其工艺性。
本例中，采用螺钉连接动模板和定模板，并使用定位销进行定位。
以上是一个简单的注塑模具设计实例，希望能帮助您更好地理解模具设计的基本概念和步骤。
ug注塑模具设计实例

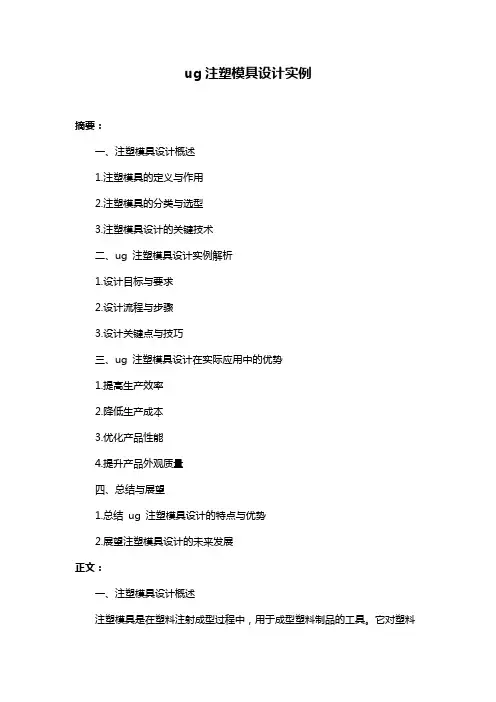

ug注塑模具设计实例摘要：一、注塑模具设计概述1.注塑模具的定义与作用2.注塑模具的分类与选型3.注塑模具设计的关键技术二、ug 注塑模具设计实例解析1.设计目标与要求2.设计流程与步骤3.设计关键点与技巧三、ug 注塑模具设计在实际应用中的优势1.提高生产效率2.降低生产成本3.优化产品性能4.提升产品外观质量四、总结与展望1.总结ug 注塑模具设计的特点与优势2.展望注塑模具设计的未来发展正文：一、注塑模具设计概述注塑模具是在塑料注射成型过程中，用于成型塑料制品的工具。
它对塑料进行准确塑形，保证制品的尺寸、形状、表面质量和物理性能。
注塑模具的设计是注塑成型工艺的关键环节，决定着产品的质量、成本和生产效率。
注塑模具主要分为热流道注塑模具、冷流道注塑模具和双色注塑模具等。
选型时需要根据产品的特点、生产批量和成本要求进行综合考虑。
注塑模具设计的关键技术包括：浇注系统设计、冷却系统设计、脱模机构设计、模具材料选择等。
这些技术影响着模具的性能、使用寿命和生产成本。
二、ug 注塑模具设计实例解析1.设计目标与要求本次设计的目标是制作一个高质量的注塑模具，用于生产一款手机壳。
要求模具具有良好的脱模性能、较长的使用寿命和较低的生产成本。
2.设计流程与步骤设计流程主要包括：分析产品结构、设计模具结构、分型面设计、浇注系统设计、冷却系统设计、脱模机构设计、模具材料选择、模具组装和出图。
3.设计关键点与技巧（1）分析产品结构：了解产品的形状、尺寸、材料和工艺要求，为模具设计提供依据。
（2）设计模具结构：根据产品特点，选择合适的模具类型，如热流道注塑模具。
（3）分型面设计：合理设置分型面，保证制品的质量和成型过程的顺利进行。
（4）浇注系统设计：设计合理的浇注系统，确保塑料充满模具，同时避免产生缺陷。
（5）冷却系统设计：设计高效的冷却系统，保证模具的快速冷却，提高生产效率。
（6）脱模机构设计：设计易于操作、安全的脱模机构，降低生产成本。

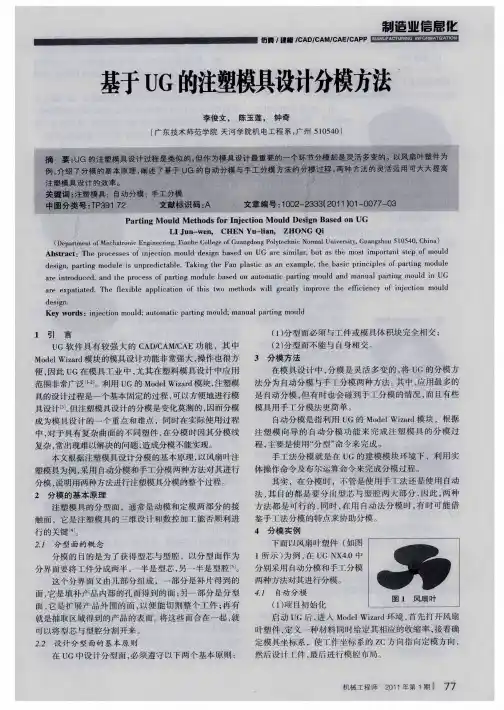

基于UG的注塑模具设计分模方法
定 的瞎 面 ， 然后 使 用 “ 换 ” 变 命令 完成 其余 两个 面的复 制 ，最后使 用 “ 已存在 的表 面 ” （ｘ ｔ ｇ ｕｆ ｅ命令将 这三个 曲面转化为 补片体 。最终 Ｅ ｉｉ ｒ ｃ） ｓｎ Ｓ ａ
补 片的效果 ， 图 ２所示 。 如 （） ３ 创建 拆 分面
扇 叶 最 后 的分 模 结 果 作 ” 具 条 中 的 工
合 后 的 片 体 之 然后 使 用 “ 变换 ” 令 ， 到 型芯 和 命 得 启动 Ｕ Ｇ后 ， 入建 模 环境 ， 改 工 作 坐标 系 ， Ｚ 问分 割体 特 征 的创建 。 进 修 使 Ｃ
方 向 为开模 方 向 。 （ ） 置收 缩率 ２设 型腔 是分 解 视 图 ， 图 ８所示 。 如
型腔 与 型 芯 的创 建 ， 风
如 图 ５所示 。
（） ６ 创建 型 芯和 型腔
第一步： 创建求差特征。 单击“ 特征操作” 工具条中的“ 求
差” 命令 ， 工件 与风扇 叶实体之间求差特征 的创 建。 完成
第二 步 ： 拆
芯与型腔 ” 令 ， 成 分型芯和型腔 。 命 完
先 单 击 “ 征 操 特 “ 割体” 令 ， 分 命 完 成 工 件 与 缝
工具 。 文介 绍 了注塑模 具 分模 的基 本原 理 和方 法 ， 于 本 基 Ｍｏ ｚｒ 模 块 和建 模模 块 平 台 ，以风 扇 叶 塑件 为 例 ， ｌ Ｗｉ ｄ ｄ ａ 详 细 阐述 了 自动分 模 与手 工 分模 方 法 的分模 过 程 ，为 注
的片 体 ， 图 ７所 示 。 如
完成 分型 面的创建 ， 图 ４ 如 所示 。 第三 步 ： 取 区域 。 抽 使用 “ 抽取 区域 与分型线 ” 令 ， 命 核 对 总面数等 于型腔 面数 与型芯 面数之 和 ， 完成 区域 复制 。 第 四步 ： 建 型 芯 创 与型 腔 。使 用 “ 建 型 创
ug注塑模具设计教程
ug注塑模具设计教程UG注塑模具设计是一种CAD软件，广泛应用于注塑模具的设计和制造过程中。
它具有强大的功能和灵活性，可以帮助工程师快速、高效地进行模具设计。
下面是一个简单的UG注塑模具设计教程，帮助初学者了解基本操作和流程。
首先，需要打开UG软件，然后选择创建新文件。
接下来，在顶部菜单栏中选择“文件”->“新建”->“零件”。
然后，选择适当的单位制和零件模板，点击“确认”。
接着，我们需要绘制模具的零部件轮廓。
在左侧的工具栏中选择适当的绘图工具，如线段、圆等，根据设计要求绘制模具的外形。
可以使用各种绘图和编辑工具对零件进行修整和调整。
完成零部件的绘制后，可以选择进行参数化建模。
这就是给零件添加尺寸和约束，并通过修改尺寸值来实现模具的形状调整。
参数化建模是UG的一个重要特性，它可以帮助设计师在设计过程中灵活地进行修改和优化。
接下来，我们可以对零件进行三维建模。
选择适当的工具，如拉伸、旋转、挤压等，根据需要将零件的二维轮廓转化为三维实体。
可以使用各种操作如修整、倒角等对模具进行进一步的完善和优化。
完成零部件的三维建模后，可以创建装配体。
选择菜单栏中的“装配体”选项，将各个零部件放置在正确的位置上，并设置适当的装配关系和约束。
这样可以模拟模具在实际使用过程中的动作和关系，方便进行后续的设计和分析。
最后，可以进行模具的细节设计和分析。
可以使用菜单栏中的各种工具和功能，如切削、填充、检查等，对模具进行进一步的细化和检验。
可以生成模具的图纸，并导出相关文件以供制造和生产使用。
UG注塑模具设计教程中还涉及很多其他的工具和功能，这里只是简单介绍了基本操作流程。
初学者可以通过学习和实践，逐渐掌握UG软件的使用技巧和方法。
在实际的模具设计中，还需要结合具体的需求和制造工艺进行综合考虑和优化。
希望这个简单的UG注塑模具设计教程能够对初学者有所帮助。
基于UG的注塑模具研究
基于UG的注塑模具研究一、本文概述随着现代制造业的快速发展，注塑模具作为塑料制品生产中的重要工艺装备，其设计、制造和应用水平直接影响到产品的质量和生产效率。
因此，对注塑模具的研究与改进一直是制造业领域的热点课题。
本文旨在探讨基于UG（Unigraphics N，一款广泛应用的CAD/CAM/CAE 集成软件）的注塑模具研究，通过对UG软件在注塑模具设计、分析、优化等方面的应用进行深入分析，以期提高注塑模具的设计效率、制造精度和使用性能。
本文将首先介绍注塑模具的基本原理和分类，阐述注塑模具在现代制造业中的重要地位和作用。
接着，重点分析UG软件在注塑模具设计中的应用，包括模具型腔设计、浇注系统设计、冷却系统设计等方面。
还将探讨UG软件在注塑模具分析和优化方面的功能，如模具流场分析、结构强度分析、热平衡分析等。
通过实际案例的分析和比较，展示UG软件在注塑模具研究中的实际应用效果，为相关领域的研究人员和工程师提供有益的参考和借鉴。
通过本文的研究，旨在推动基于UG的注塑模具设计的理论创新和技术进步，为提升我国制造业的整体竞争力和可持续发展贡献力量。
二、注塑模具基础知识注塑模具，亦称为塑料注射模具，是塑料加工工业中广泛使用的一种成型工具。
它的主要工作原理是，通过注塑机将熔融的塑料注入模具型腔，经冷却固化后，获得所需形状和尺寸的塑料制品。
注塑模具的设计、制造质量直接影响到产品的质量和生产效率，因此，对注塑模具的研究具有重要意义。
注塑模具通常由动模、定模两大部分组成，动模和定模在注塑机的合模机构作用下闭合，形成模具型腔。
模具型腔的形状和尺寸决定了塑料制品的外形和尺寸。
另外，注塑模具还包括浇注系统、导向机构、脱模机构、侧向分型与抽芯机构、温度调节系统等组成部分，这些部分共同保证了注塑过程的顺利进行。
在注塑模具的设计过程中，需要考虑的因素包括塑料的性能、产品的结构、注塑机的类型及规格、模具的制造工艺等。
设计合理的浇注系统可以保证塑料在模具型腔中均匀流动，避免产生气泡、缩孔等缺陷。
使用UG进行塑料模具设计

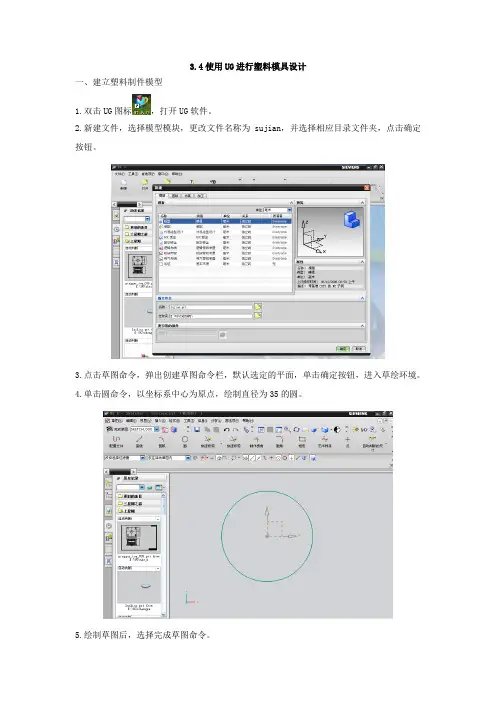

3.4使用UG进行塑料模具设计一、建立塑料制件模型1.双击UG图标，打开UG软件。
2.新建文件，选择模型模块，更改文件名称为sujian，并选择相应目录文件夹，点击确定按钮。
3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。
4.单击圆命令，以坐标系中心为原点，绘制直径为35的圆。
5.绘制草图后，选择完成草图命令。
6.在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为18，拔模角度为5，点击确定。
7.移动坐标系位置。
点击WCS命令，在弹出命令栏中将ZC改为1.5，其余默认，点击确定。
此时坐标系原点向上移动1.5mm。
8．选则平移后的XC-YC作为草绘平面，绘制直径为32的圆，点击完成草图。
9.点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选择实体上表面作为终止面，将布尔运算改为求差，拔模角度为5。
倒角大小为1.5，单击确定。
完成零件体建立。
1.点击开始—所有应用模块—注塑模向导，进入模具设计。
此时弹出注塑模工具条。
2.点击项目初始化项目，进行初始设计，将材料改为ABS，其余默认，点击确定。
Z轴改为向下，点击鼠标中键确定。
4.建立模具工作坐标。
点击模具CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。
5.点击工件按钮，将开始设为15，结束设为25，单击确定。
6.点击分型工具按钮，弹出分型管理器，对工件进行分型，建立模具型芯和型腔。
7.选择编辑分型线按钮，创建分型线。
弹出分型线对话框，选择自动搜索分型线，点击确定。
弹出对话框，点击选择体，选择零件，点击确定。
完成分型线的建立。
8.建立分型面。
点击创建/编辑分型面按钮，弹出创建分型面对话框，点击创建分型面，在弹出的分型面对话框中选择扩大的曲面，在弹出的对话框中拖动滚动条，增大分型面大小。
创建结果如图所示。
9.建立型腔和型芯区域。
ug注塑模具设计流程
ug注塑模具设计流程UG注塑模具设计流程是指在UG软件中进行注塑模具设计的一系列步骤和方法。
注塑模具设计是制造塑料制品的重要工艺之一，通过UG软件进行模具设计可以提高设计效率和制造质量。
下面将详细介绍UG注塑模具设计流程。
一、模具设计准备阶段在进行UG注塑模具设计之前，需要进行一些准备工作。
首先，需要收集相关的产品设计资料，包括产品图纸、尺寸要求、材料要求等。
其次，需要了解注塑工艺的基本知识，包括塑料的熔融流动特性、注塑机的工作原理等。
最后，需要对模具设计的要求进行分析和评估，确定设计目标和设计要求。
二、模具设计方案确定在进行UG注塑模具设计时，需要根据产品的要求和设计目标，确定合适的设计方案。
通常可以采用以下几种方式进行模具设计方案确定：根据产品的几何形状选择合适的模具类型；根据产品的尺寸和材料要求确定模具的结构和尺寸；根据产品的特殊要求选择合适的模具配件和辅助设备。
三、模具三维建模在UG软件中进行模具设计时，首先需要进行三维建模。
通过三维建模可以还原产品的几何形状，确定模具的结构和尺寸。
在进行模具三维建模时，可以使用UG软件提供的各种建模工具和功能，如绘制、修剪、拉伸、倒角等。
通过不断调整和优化模具的三维模型，可以得到满足产品要求的模具设计方案。
四、注塑工艺分析在进行UG注塑模具设计时，需要进行注塑工艺分析。
通过注塑工艺分析可以评估模具的可制造性和工艺性，确定注塑过程的参数和工艺要求。
注塑工艺分析可以通过UG软件中的模流分析工具进行，通过模流分析可以模拟注塑过程中的熔融流动、充填、冷却等过程，评估模具的充填性能和冷却效果，优化模具设计。
五、模具细节设计在进行UG注塑模具设计时，需要进行模具的细节设计。
模具的细节设计包括模具的分型面设计、模腔和模芯的设计、冷却系统的设计、顶出机构的设计等。
在进行模具细节设计时，需要考虑模具的可制造性、可装配性和可维修性，同时还需要考虑产品的要求和工艺的要求。
通过UG软件提供的各种设计工具和功能，可以方便快捷地完成模具的细节设计。
ug注塑模具设计实例
ug注塑模具设计实例（最新版）目录1.UG 注塑模具设计概述2.UG 注塑模具设计实例介绍3.设计实例的详细步骤4.设计实例的优点和应用范围5.总结正文【1.UG 注塑模具设计概述】UG 注塑模具设计是一种基于 UG（Unigraphics）软件的模具设计技术，它能够有效提高模具设计效率和精度。
UG 软件是当今市场上领先的CAD/CAM/CAE 软件之一，广泛应用于航空航天、汽车、电子、家电、注塑等行业。
通过 UG 软件，设计人员能够轻松地进行模具设计，大大提高了工作效率。
【2.UG 注塑模具设计实例介绍】本文将通过一个简单的实例来介绍 UG 注塑模具设计的具体步骤和方法。
实例为一个简单的塑料瓶盖，材料为聚丙烯，使用 UG 软件进行模具设计。
【3.设计实例的详细步骤】（1）建立产品模型：首先，设计人员需要根据客户提供的产品图纸或样品，建立一个三维的产品模型。
这一步可以通过 UG 软件的建模功能实现。
（2）分析产品模型：在产品模型建立好后，需要对其进行分析，包括分析产品的结构、材料、尺寸公差等，以便在模具设计中充分考虑这些因素。
（3）模具设计：在分析好产品模型后，就可以开始进行模具设计了。
这一步包括确定模具的类型、设计模具的结构、确定模具的尺寸等。
（4）模具制造：在模具设计好后，需要根据设计图纸制造模具。
这一步通常由专门的模具制造厂完成。
（5）模具试模：模具制造好后，需要进行试模。
通过试模，可以检查模具的设计和制造是否存在问题，如果存在问题，需要及时进行修正。
【4.设计实例的优点和应用范围】UG 注塑模具设计具有许多优点，包括设计精度高、效率高、操作简单等。
这使得它广泛应用于各种注塑产品的生产中。
无论是简单的日用品，还是复杂的机械零件，都可以通过 UG 注塑模具设计进行生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.4使用UG进行塑料模具设计
一、建立塑料制件模型
1.双击UG图标，打开UG软件。
2.新建文件，选择模型模块，更改文件名称为sujian，并选择相应目录文件夹，点击确定按钮。
3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。
4.单击圆命令，以坐标系中心为原点，绘制直径为35的圆。
5.绘制草图后，选择完成草图命令。
6.在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为18，拔模角度为5，点击确定。
7.移动坐标系位置。
点击WCS命令，在弹出命令栏中将ZC改为1.5，其余默认，点击确定。
此时坐标系原点向上移动1.5mm。
8．选则平移后的XC-YC作为草绘平面，绘制直径为32的圆，点击完成草图。
9.点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选择实体上表面作为终止面，将布尔运算改为求差，拔模角度为5。
倒角大小为1.5，单击确定。
完成零件体建立。
1.点击开始—所有应用模块—注塑模向导，进入模具设计。
此时弹出注塑模工具条。
2.点击项目初始化项目，进行初始设计，将材料改为ABS，其余默认，点击确定。
Z轴改为向下，点击鼠标中键确定。
4.建立模具工作坐标。
点击模具CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。
5.点击工件按钮，将开始设为15，结束设为25，单击确定。
6.点击分型工具按钮，弹出分型管理器，对工件进行分型，建立模具型芯和型腔。
7.选择编辑分型线按钮，创建分型线。
弹出分型线对话框，选择自动搜索分型线，点击确定。
弹出对话框，点击选择体，选择零件，点击确定。
完成分型线的建立。
8.建立分型面。
点击创建/编辑分型面按钮，弹出创建分型面对话框，点击创建分型面，在
弹出的分型面对话框中选择扩大的曲面，在弹出的对话框中拖动滚动条，增大分型面大小。
创建结果如图所示。
9.建立型腔和型芯区域。
点击抽取区域和分型线按钮，弹出抽取区域对话框，选择Cavity region，在设置中选择创建区域，点击搜索区域，弹出搜索区域对话框，选择型腔区域任意一个面，点击确定，完成型腔区域创建。
同理，完成模具型芯区域的创建。
10.创建模具型腔和型芯。
点击创建型腔和型芯按钮，弹出定义型腔和型芯对话框，选择All Regions，单击确定，如果方向相反则点击法线方向。
完成模具型腔和型芯的创建。
11.查看结果。
点击窗口，选择sujian_prod_003.prt查看模具型腔和型芯。
12.建立一模多腔。
（1）点击型腔布局，弹出型腔布局窗口，单击编辑布局中的变换按钮，弹出变换对话框，
选择旋转类型，同时选择工件边缘点作为旋转点，角度为180度，单击确定，如图所示。
（2）依照上述方法，再分别进行两次变换，角度分别为90、180。
然后选择编辑布局中的自动对准中心。
（3）点击编辑部局中的编辑插入腔按钮，弹出刀槽对话框，选择R=10，单击确定，完成刀槽建立。
槽。
任意选中一个动模，右键单击，选择设为工作部件。
点击开始，将UG改为建模状态，单击倒圆角命令，选择倒角位置，大小设为10mm，单击确定，完成型腔圆角建立。
同理进
行型芯圆角建立。
最后，点击编辑中的全部显示，完成注塑模具型腔、型芯的建立。
三、调入模架以及后处理
1.点击模架按钮，弹出模架管理对话框，在布局信息中给出模具长、宽、上模板高度和下模板高度。
选择2525模架，将型腔固定板高度AP改为46，CP改为106，单击确定调入模架，完成装配。
2.修剪模板腔体。
单击腔体按钮，弹出腔体对话框，选择型腔固定板，单击工具选项中的查找相交，系统自动查找型腔固定板中的嵌入件，单击应用；同理，选择型芯固定板创
建腔体。
其效果如图所示。
型腔固定板型芯固定板
3.添加定位圈。
经过测量，定模板座的凹槽圆半径为45，深5。
单击标准件图标，弹出标准件管理对话框，加载法兰盘。
将DIAMETER设为120，BOTTOM_C_BORE_DIA设为38，单击确定。
4.测量距离——测浇口套的总长。
点击分析—测量距离，弹出测量距离窗口，类型改为投影距离，选择方向为Z方向，然后选择顶面为开始对象，选择分型面为结束对象，显示结果为72mm，即浇口套总长为72mm。
确定，完成浇口套的加载。
其中，CATALOG_DIA为浇口套外径设为16，HEAD_HEIGHT为头部深度设为16，O为浇口小头直径设为3.5，RADIUS_DEEP为球头深度设为5，CATALOG_LENGTH为深度，用测量值减去头部深度，即72-16=56mm，HEAD_DIA为头部直径设为38，其余默认。
隐藏上面部分零件后，效果如图。
6.模具修剪。
修剪定模固定板以及定模座。
点击编辑—全部显示，显示所有部件。
单击腔体命令，选择定模座和定模固定板作为目标体，选择浇口套和定位圈作为工具体，单击确定。
击确定，完成流道引导线串定义。
选中刚刚创建的引导线，点击重定位，弹出重定位对话框。
选择旋转，角度改为45度，点击确定，最后点击确定。
在复制方法中选择移动，点击确定。
开始创建流道通道。
在创建流道通道中，横截面设为半圆命令，R=5，流道位置改为型腔，冷料位置选择两
端，单击确定，完成流道创建。
8.创建浇口。
单击浇口图标，弹出浇口设计窗口。
位置改为型腔，按照默认的浇口尺寸，单击应用，弹出点窗口，此时选择浇口起始位置，选择冷料穴下方，点击确定。
弹出矢量对话框，选择与XC轴成一定角度，角度设为45，点击确定。
9.修剪流道、浇口套和浇口道。
选择腔体命令，选择型腔为目标体，选择浇口套、浇口和流道作为工具体，单击确定；选择浇口道作为目标体，流道作为工具体，单击确定。
结果如图。
10.创建推杆。
点击标准件按钮，弹出标准件管理对话框，在分类中选择Injection，直径取3，长度设为125，单击确定，弹出点对话框，选择推杆位置，单击确定，完成创建。
11.推杆后处理。
点击顶杆后处理按钮，弹出顶杆后处理对话框，按默认设置，选择顶杆作为目标体，点击修剪组件，单击确定按钮。
12.推杆型腔修剪。
单击型腔按钮，选择推杆固定板和动模固定板作为目标体，选择推杆作为工具体，单击确定。
13.创建冷却水道。
单击冷却水道按钮，弹出冷却组件设计对话框，将PIPE_THEARD 改为M8，单击确定，弹出选择一个面对话框，选择定模板的侧面，单击确定，弹出点对话框，任选一点，弹出位置对话框，选择面中心，将D1设为60，D2设为10，单击确定后，点击取消，完成水道创建。
选择刚刚创建的水道，进行参数编辑。
点击尺寸，对水道尺寸进行修改。
14.添加水堵。
选择冷却水道按钮，将尺寸设为M10，单击确定，完成水堵的添加。
堵作为工具体，单击确定，结果如图。
的孔右键点击删除。
17.创建复位杆。
单击标准件按钮，选择return pin复位杆，直径改为6，长度设为102，单击确定。
弹出点对话框，选择XC为105，YC为60，单击确定，同理，创建另外4根复位杆。
18.复位杆型腔修剪。
选择推杆固定板和动模固定板作为目标体，选择复位杆作为工具体，单击确定。
19.采用分析中的测量工具测量从分型面到动模底板的距离为102mm。
20.创建拉料杆。
单击标准件按钮，进行参数设置，选择中心作为基点，单击确定，完成拉料杆的创建，将长度改为95。
21.拉料杆型腔修剪。
选择动模和动模固定板作为目标体，选择拉料杆作为工具体，单击确定，完成修剪。
22.创建推板导套。
单击标准件按钮，选择推板导套，设置尺寸，选择位置，单击确定。
之
后进行型腔修剪，方法同前。
位置，单击确定。
其创建位置选择导套中心。
创建两个导套后进行动模底板型腔修剪。
24.删除动模底板上多余的零件以及零件孔。
25.创建动模底板上的注塑机顶杆孔。
右键单击动模底板，将其设为工作部件，选择建模模块的孔功能，创建一个通孔，直径为15mm。
26.最终结果显示。
