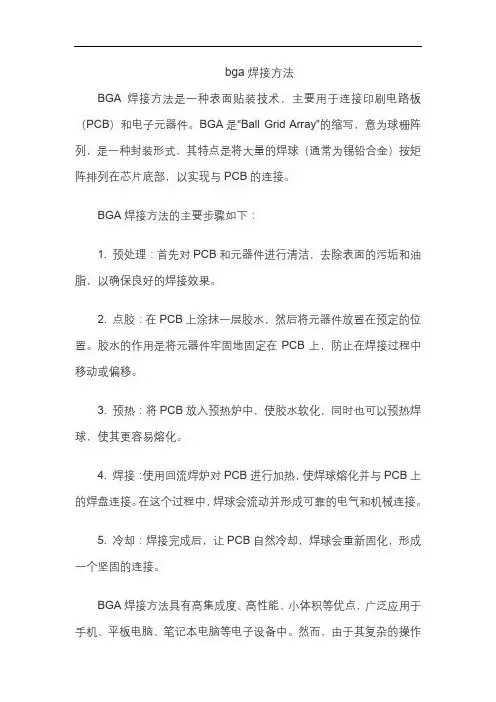

BGA焊接方法

随着BGA元器件在手机中的大量采用，使手机更易集成化，性能更稳定，体积也越来越小等等。虽然有众多的优点，但易受到振动而假焊成为其致命一种缺陷，所以许多厂家在采用此器件的同时加上封胶工艺，防震动，防焊点氧化，效果明显。但也由此带来了返修的难度。BGA-IC返修工艺涉及到BGA元器件拆除，除胶清洗，重植锡球再利用，手工贴片等。结合本人在实际工作的一些经验，和大家分享。

★热风枪：用于拆卸和焊接BGA芯片。最好使用有数控恒温功能的热风枪，容易掌握温度，去掉风嘴直接吹焊。

★电烙铁：用以清理BGA芯片及线路板上的余锡。

★手指钳：焊接时便于将BGA芯片固定。

★医用针头：拆卸时用于将BGA芯片掀起。

★带灯放大镜：便于观察BGA芯片的位置。

★焊锡：焊接时用以补

植锡板：用于BGA芯片置锡。

★锡浆：用于置锡。

★刮浆工具：用于刮除锡浆。一般的植锡套装工具都配有钢片刮刀或胶条。

★手机维修平台：用以固定线路板。维修平台应可靠接地。

★防静电手腕：戴在手上，用以防止人身上的静电损坏手机元件器。

小刷子、吹气球：用以扫除BGA芯片周围的杂质

★助焊剂：建议选用日本产的GOOT牌助焊剂，呈白色，其优点一是助焊效果极好，二是对IC和PCB没有腐蚀性，三是其沸点仅稍高于焊锡的熔点，在焊接时焊锡熔化不久便开始沸腾吸热汽化，可使IC和PCB的温度保持在这个温度。另外，也可选用松香水之类的助焊剂，效果也很好。

无水酒精或天那水：用以清洁线路板。用天那水最好，天那水对松香助焊膏等有极好的溶解性

认清BGA芯片放置之后应在芯片上面放适量助焊剂，既可防止干吹，又可帮助芯片底下的焊点均匀熔化，不会伤害旁边的元器件。

去掉热风枪前面的套头用大头，将热量开关一般调至3-4档，风速开关调至2-3档，在芯片上方约2.5cm处作螺旋状吹，直到芯片底下的锡珠完全熔解，用镊子轻轻托起整个芯片。

需要说明两点：一是在拆卸BGAIC时，要注意观察是否会影响到周边的元件，旁边芯片可用铁皮罩盖上，同时偏转风嘴口，使热气流主要流向需加热芯片。

BGA芯片取下后，芯片的焊盘上和手机板上都有余锡，此时，在线路板上加上足量的助焊膏，用电烙铁将板上多余的焊锡去除，并且可适当上锡使线路板的每个焊脚都光滑圆润．吸锡的时候应特别小心，否则会刮掉焊盘上面的绿漆和焊盘脱落。

做好准备工作。对于拆下的IC，建议不要将IC表面上的焊锡清除，只要不是过大，且不影响与植锡钢板配合即可，如果某处焊锡较大，可在BGAIC表面加上适量的助焊膏，用电烙铁将IC上的过大焊锡去除，然后用天那水洗净。

BGA-IC的固定。将IC对准植锡板的孔后(注意，如果使用的是那种一边孔大一边孔小的植锡板，大孔一边应该与IC紧贴)，用标签贴纸将IC与植锡板贴牢，IC对准后，把植锡板用手或镊子按牢不动，然后另一只手刮浆上锡浆。如果锡浆太稀，吹焊时就容易沸腾导致成球困难，因此锡浆越干越好，只要不是干得发硬成块即可。如果太稀，可用餐巾纸压一压吸干一点。平时可挑一些锡浆放在锡浆瓶的内盖上，让它自然晾干一点。用平口刀挑适量锡浆到植锡板上，用力往下刮，边刮边压，使锡浆均匀地填充于植锡板的小孔中。

注意特别“关照”一下IC四角的小孔。上锡浆时的关键在于要压紧植锡板，如果不压紧使植锡板与IC之间存在空隙的话，空隙中的锡浆将会影响锡球的生成。

吹焊成球。将热风枪的风嘴去掉，将风量调至最小，将温度调至330--340度，也就是3-4档位。晃风嘴对着植锡板缓缓均匀加热，使锡浆慢慢熔化。当看见植锡板的个别小孔中已有锡球生成时，说明温度已经到位，这时应当抬高热风枪的风嘴，避免温度继续上升。过高的温度会使锡浆剧烈沸腾，造成植锡失败；严重的还会使IC过热损坏。

如果吹焊成球后，发现有些锡球大小不均匀，甚至有个别脚没植上锡，

可先用裁纸刀沿着植锡板的表面将过大锡球的露出部分削平，再用刮刀将锡球过小和缺脚的小孔中上满锡浆，然后用热风枪再吹一次即可。如果锡球大小还不均匀的话，可重复上述操作直至理想状态。重植时，必须将置锡板清洗干净、擦干．

先将BGA-IC有焊脚的那一面涂上适量助焊膏，用热风枪轻轻吹一吹，使助焊膏均匀分布于IC的表面，为焊接作准备。再将植好锡球的BGA-IC按拆卸前的定位位置放到线路板上，同时，用手或镊子将IC前后左右移动并轻轻加压，这时可以感觉到两边焊脚的接触情况。因为两边的焊脚都是圆的，所以来回移动时如果对准了，IC有一种“爬到了坡顶”的感觉，对准后，因为事先在IC的脚上涂了一点助焊膏，有一定粘性，IC不会移动。如果IC对偏了，要重新定位。

BGA-IC定好位后，就可以焊接了。和植锡球时一样，把热风枪的风嘴去掉，调节至合适的风量和温度，让风嘴的中央对准IC的中央位置，缓慢加热。当看到IC往下一沉且四周有助焊膏溢出时，说明锡球已和线路板上的焊点熔合在一起。这时可以轻轻晃动热风枪使加热均匀充分，由于表面张力的，

作用，BGA-IC与线路板的焊点之间会自动对准定位，注意在加热过程中切勿用力按住BGA-IC，否则会使焊锡外溢，极易造成脱脚和短路。焊接完成后用天那水将板洗干净即可。在吹焊BGA-IC时，高温常常会影响旁边一些封了胶的IC，往往造成不开机等故障。用手机上拆下来的屏蔽盖盖住都不管用，因为屏蔽盖挡得住你的眼睛，却挡不住热风。此时，可在旁边的IC上面滴上几滴水，水受热蒸发是

会吸去大量的热，只要水不干，旁边IC的温度就是保持在100度左右的安全温度，这样就不会出事了。当然，也可以用耐高温的胶带将周围元件或集成电路粘贴起来。

在IC上面植上较大的锡球。不管如何处理线路板，线路都不可能完全平整，我们需要在IC上植成较大的锡球便于适应在高低不平的线路板上焊接，我们可以取两块同样的植锡板并在一起用胶带粘牢，再用这块“加厚”的植锡板去植锡。植好锡后会发现取下IC比较困难，这时不要急于取下，可在植锡板表面涂上少许助焊膏，将植锡板架空，IC朝下，用热风枪轻轻一吹，焊锡熔化IC就会和植锡板轻松分离。

(3)为了防止焊上BGA-IC时线路板原起泡处又受高温隆起，我们可以在安装IC时，在线路板的反面垫上一块吸足水的海绵，这样就可避免线路板温度过高。
