脉冲压缩技术在雷达信号处理中的应用一．脉冲压缩的产生背景及定义1.1 脉冲压缩的定义脉冲压缩即pulse compression，它是指发射宽编码脉冲并对回波进行处理以获得窄脉冲，因此脉冲压缩雷达既保持了窄脉冲的高距离分辨力，又能获得宽脉冲的强检测能力。
1.2脉冲压缩的主要手段目前的脉冲压缩的手段主要有线性调频、非线性调频与相位编码等。
1)线性调频是最简单的脉冲压缩信号，容易产生，而且其压缩脉冲形状和信噪比对多普勒频移不敏感，因而得到了广泛的应用，但是，在利用多普勒频率测量目标方位和距离的情况下很少使用；2)非线性调频非线性调频具有几个明显的优点，不需要对时间和频率加权，但是系统复杂。
为了达到所需的旁瓣电平，需要对每个幅度频谱分别进行调频设计，因而在实际中很少应用；3)相位编码相位编码波形不同于调频波形，它将宽脉冲分为许多短的子脉冲。
这些子脉冲宽度相等，其相位通过编码后被发射。
根据所选编码的类型，包括巴克码、伪随机序列编码以及多项制编码等。
1.3脉冲压缩的产生背景随着飞行技术的飞速发展，对雷达的作用距离、分辨能力、测量精度和单值性等性能指标提出越来越高的要求。
测距精度和距离分辨力对信号形式的要求是一致的，主要取决于信号的频率结构，为了提高测距精度和距离分辨力，要求信号具有大的带宽。
而测速精度和速度分辨力则取决于信号的时域结构，为了提高测速精度和速度分辨力，要求信号具有大的时宽。
除此之外，为提高雷达系统的发现能力，要求信号具有大的能量。
由此可见，为了提高雷达系统的发现能力、测量精度和分辨能力，要求雷达信号具有大的时宽、带宽、能量乘积。
但是，在系统的发射和馈电设备峰值功率受限制的情况下，大的信号能量只能靠加大信号的时宽来得到。
测距精度和距离分辨力同测速精度和速度分辨力以及作用距离之间存在着不可调和的矛盾。
于是在匹配滤波器理论指导下，人们提出了脉冲压缩的概念。
由于发射机效率的限制，雷达真正采用的脉压信号是由调频和相位编码产生的，其中以线性调频和二相编码信号的研究与应用最为广泛。
脉冲压缩
“雷达原理”作业报告西安电子科技大学2011年11月摘要简单介绍了脉冲压缩技术的原理和类型，并对线性调频脉冲压缩进行了详细的分析推导。
引言雷达是通过对回波信号进行接收再作一些检测处理来识别复杂回波中的有用信息的。
其中，波形设计有着相当重要的作用，它直接影响到雷达发射机形式的选择"信号处理方式"雷达的作用距离及抗干扰"抗截获等很多重要问题。
现代雷达中广泛采用了脉冲压缩技术。
脉冲压缩雷达常用的信号有线性调频信号和二相编码信号。
脉冲压缩雷达具有高的辐射能量和高的距离分辨力，这种雷达具有很强的抗噪声干扰和欺骗干扰的性能。
对线性调频信号有效的干扰方式是移频干扰(对二相编码信号较有效的干扰方式是距离拖引干扰。
1脉冲压缩简介雷达的基本功能是利用目标对电磁波的散射而发现目标，并测定目标的空间位置。
雷达分辨力是雷达的主要性能参数之一。
所谓雷达分辨力是指在各种目标环境下区分两个或两个以上的邻近目标的能力。
一般说来目标距离不同、方位角不同、高度不同以及速度不同等因素都可用来分辨目标，而与信号波形紧密联系的则是距离分辨力和速度(径向)分辨力。
两个目标在同一角度但处在不同距离上，其最小可区分的距离称为距离分辨力，如图1．1所示，雷达的距离分辨力取决于信号带宽。
对于给定的雷达系统，可达到的距离分辨力为B c r 2=δ式中，c 为光速，B=f ∆可为发射波形带宽。
图1．1脉冲压缩雷达原理示意图雷达的速度分辨力可用速度分辨常数表征，信号在时域上的持续宽度越大，在频域上的分辨能力就越好，即速度分辨力越好。
对于简单的脉冲雷达，B=f ∆=1／τ，此处，τ为发射脉冲宽度。
因此，对于简单的脉冲雷达系统，将有τδ2c r =在普通脉冲雷达中，由于雷达信号的时宽带宽积为一常数(约为1)，因此不能兼顾距离分辨力和速度分辨力两项指标。
雷达对目标进行连续观测的空域叫做雷达的探测范围，也是雷达的重要性能参数，它决定于雷达的最小可测距离和最大作用距离，仰角和方位角的探测范围。
脉冲压缩技术
脉冲压缩技术在雷达信号处理中的应用一．脉冲压缩的产生背景及定义1.1 脉冲压缩的定义脉冲压缩即pulse compression，它是指发射宽编码脉冲并对回波进行处理以获得窄脉冲，因此脉冲压缩雷达既保持了窄脉冲的高距离分辨力，又能获得宽脉冲的强检测能力。
1.2脉冲压缩的主要手段目前的脉冲压缩的手段主要有线性调频、非线性调频与相位编码等。
1)线性调频是最简单的脉冲压缩信号，容易产生，而且其压缩脉冲形状和信噪比对多普勒频移不敏感，因而得到了广泛的应用，但是，在利用多普勒频率测量目标方位和距离的情况下很少使用；2)非线性调频非线性调频具有几个明显的优点，不需要对时间和频率加权，但是系统复杂。
为了达到所需的旁瓣电平，需要对每个幅度频谱分别进行调频设计，因而在实际中很少应用；3)相位编码相位编码波形不同于调频波形，它将宽脉冲分为许多短的子脉冲。
这些子脉冲宽度相等，其相位通过编码后被发射。
根据所选编码的类型，包括巴克码、伪随机序列编码以及多项制编码等。
1.3脉冲压缩的产生背景随着飞行技术的飞速发展，对雷达的作用距离、分辨能力、测量精度和单值性等性能指标提出越来越高的要求。
测距精度和距离分辨力对信号形式的要求是一致的，主要取决于信号的频率结构，为了提高测距精度和距离分辨力，要求信号具有大的带宽。
而测速精度和速度分辨力则取决于信号的时域结构，为了提高测速精度和速度分辨力，要求信号具有大的时宽。
除此之外，为提高雷达系统的发现能力，要求信号具有大的能量。
由此可见，为了提高雷达系统的发现能力、测量精度和分辨能力，要求雷达信号具有大的时宽、带宽、能量乘积。
但是，在系统的发射和馈电设备峰值功率受限制的情况下，大的信号能量只能靠加大信号的时宽来得到。
测距精度和距离分辨力同测速精度和速度分辨力以及作用距离之间存在着不可调和的矛盾。
于是在匹配滤波器理论指导下，人们提出了脉冲压缩的概念。
由于发射机效率的限制，雷达真正采用的脉压信号是由调频和相位编码产生的，其中以线性调频和二相编码信号的研究与应用最为广泛。
脉冲压缩原理

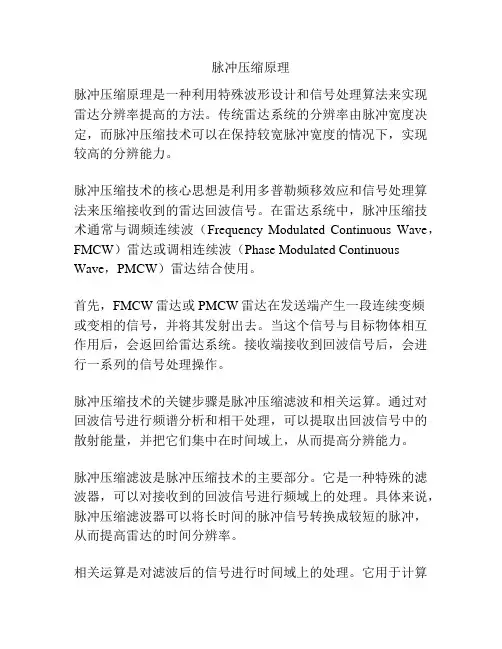

脉冲压缩原理脉冲压缩原理是一种利用特殊波形设计和信号处理算法来实现雷达分辨率提高的方法。
传统雷达系统的分辨率由脉冲宽度决定，而脉冲压缩技术可以在保持较宽脉冲宽度的情况下，实现较高的分辨能力。
脉冲压缩技术的核心思想是利用多普勒频移效应和信号处理算法来压缩接收到的雷达回波信号。
在雷达系统中，脉冲压缩技术通常与调频连续波（Frequency Modulated Continuous Wave，FMCW）雷达或调相连续波（Phase Modulated Continuous Wave，PMCW）雷达结合使用。
首先，FMCW雷达或PMCW雷达在发送端产生一段连续变频或变相的信号，并将其发射出去。
当这个信号与目标物体相互作用后，会返回给雷达系统。
接收端接收到回波信号后，会进行一系列的信号处理操作。
脉冲压缩技术的关键步骤是脉冲压缩滤波和相关运算。
通过对回波信号进行频谱分析和相干处理，可以提取出回波信号中的散射能量，并把它们集中在时间域上，从而提高分辨能力。
脉冲压缩滤波是脉冲压缩技术的主要部分。
它是一种特殊的滤波器，可以对接收到的回波信号进行频域上的处理。
具体来说，脉冲压缩滤波器可以将长时间的脉冲信号转换成较短的脉冲，从而提高雷达的时间分辨率。
相关运算是对滤波后的信号进行时间域上的处理。
它用于计算接收信号与已知信号之间的相关性，从而提取出目标物体的信息。
相关运算可以进一步压缩脉冲信号，提高雷达的距离分辨能力。
总的来说，脉冲压缩原理是利用特殊波形设计和信号处理算法，通过脉冲压缩滤波和相关运算来提高雷达分辨率。
这种技术可以在保持较宽脉冲宽度的情况下，实现较高的分辨能力，从而在目标探测和定位中起到重要的作用。
脉冲压缩原理
脉冲压缩原理

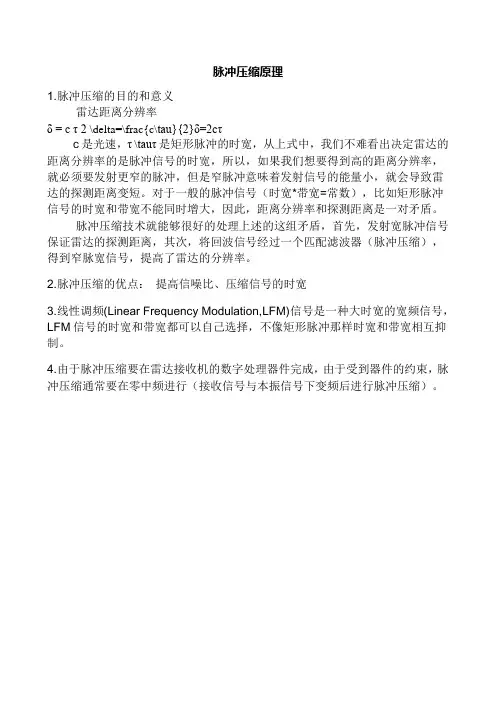

1.脉冲压缩的目的和意义
雷达距离分辨率
δ = c τ 2 \delta=\frac{c\tau}{2}δ=2cτ
c是光速，τ \tauτ是矩形脉冲的时宽，从上式中，我们不难看出决定雷达的距离分辨率的是脉冲信号的时宽，所以，如果我们想要得到高的距离分辨率，就必须要发射更窄的脉冲，但是窄脉冲意味着发射信号的能量小，就会导致雷达的探测距离变短。
对于一般的脉冲信号（时宽*带宽=常数），比如矩形脉冲信号的时宽和带宽不能同时增大，因此，距离分辨率和探测距离是一对矛盾。
脉冲压缩技术就能够很好的处理上述的这组矛盾，首先，发射宽脉冲信号保证雷达的探测距离，其次，将回波信号经过一个匹配滤波器（脉冲压缩），得到窄脉宽信号，提高了雷达的分辨率。
2.脉冲压缩的优点：提高信噪比、压缩信号的时宽
3.线性调频(Linear Frequency Modulation,LFM)信号是一种大时宽的宽频信号，LFM信号的时宽和带宽都可以自己选择，不像矩形脉冲那样时宽和带宽相互抑制。
4.由于脉冲压缩要在雷达接收机的数字处理器件完成，由于受到器件的约束，脉冲压缩通常要在零中频进行（接收信号与本振信号下变频后进行脉冲压缩）。
脉冲压缩原理
脉冲压缩原理脉冲压缩技术是一种将脉冲信号在时间域内进行压缩的技术，它在雷达、通信、医学成像等领域有着重要的应用。
脉冲压缩技术的原理是利用信号处理方法将宽脉冲信号转化为窄脉冲信号，从而提高系统的分辨率和抗干扰能力。
本文将对脉冲压缩技术的原理进行介绍，以帮助读者更好地理解这一重要技术。
脉冲压缩技术的原理可以用简单的数学公式来描述。
在雷达系统中，脉冲信号的宽度与系统的分辨能力有直接关系，宽脉冲信号的分辨能力较差，而窄脉冲信号的分辨能力较好。
因此，通过信号处理方法将宽脉冲信号转化为窄脉冲信号，就可以提高雷达系统的分辨能力。
脉冲压缩技术的实现方法主要有匹配滤波器、码型压缩和频率合成等。
匹配滤波器是实现脉冲压缩的一种常用方法。
匹配滤波器的原理是利用脉冲信号的自相关性，通过与输入信号进行卷积运算，得到窄脉冲信号。
匹配滤波器的设计需要根据输入信号的特性进行优化，以达到最佳的压缩效果。
码型压缩是利用编码技术实现脉冲压缩的方法，通过在发射端对脉冲信号进行编码，然后在接收端进行解码，从而得到窄脉冲信号。
频率合成是利用多个频率合成信号的相位差来实现脉冲压缩的方法，通过对不同频率的信号进行合成，得到窄脉冲信号。
脉冲压缩技术的原理虽然简单，但在实际应用中有着许多挑战。
首先，脉冲压缩技术需要高精度的时钟和频率控制，以保证信号的准确性和稳定性。
其次，脉冲压缩技术对信号处理算法和硬件设计有较高的要求，需要克服多径效应、杂波干扰等问题。
最后，脉冲压缩技术在实际应用中需要考虑成本和功耗的问题，需要在性能和资源之间进行平衡。
总之，脉冲压缩技术是一种重要的信号处理技术，它通过将脉冲信号在时间域内进行压缩，从而提高系统的分辨率和抗干扰能力。
脉冲压缩技术的实现方法有匹配滤波器、码型压缩和频率合成等，每种方法都有其特点和适用范围。
在实际应用中，脉冲压缩技术需要克服诸多挑战，但其在雷达、通信、医学成像等领域的重要性不言而喻。
希望本文的介绍能够帮助读者更好地理解脉冲压缩技术的原理和应用。
脉冲压缩的基本原理
脉冲压缩的基本原理
脉冲压缩技术是雷达信号处理中最常用的技术之一。
雷达信号的特点是，信号带宽很宽，而且信号波形极其复杂，如果直接进行宽带信号处理，会给计算机处理带来巨大的困难。
为了降低处理的复杂度，实现宽带信号的处理，我们可以采用脉冲压缩技术。
脉冲压缩的基本原理是：
首先我们在一个宽度很窄、长度较长的脉冲上加上一个很短的脉冲。
这个短脉冲是为了掩盖原来周期很长、长度很短的脉冲。
然后将这个短脉冲再次进行积分，得到一个周期较长、长度较短的新脉冲。
两个新脉冲之间产生了一定间隔。
新脉冲和原脉冲叠加在一起以后，就得到了一个宽度较宽、长度较短的新信号。
但是，由于两个新信号之间也是存在一定间隔的，因此这两个新信号可以在时域上叠加起来，得到一个时间维度上窄、宽度较宽的信号。
这个窄、宽的信号和原来周期很长、长度较短的信号相比，就得到了一个带宽较宽、长度较短的新带宽。
这个原理听起来好像很简单，但是要实现却很困难。
因为要同时满足两个条件：
（1）窄、宽；
— 1 —
（2）长度要短。
— 2 —。
脉冲压缩技术
脉冲压缩技术在雷达信号处理中的应用一．脉冲压缩的产生背景及定义1.1 脉冲压缩的定义脉冲压缩即pulse compression，它是指发射宽编码脉冲并对回波进行处理以获得窄脉冲，因此脉冲压缩雷达既保持了窄脉冲的高距离分辨力，又能获得宽脉冲的强检测能力。
1.2脉冲压缩的主要手段目前的脉冲压缩的手段主要有线性调频、非线性调频与相位编码等。
1)线性调频是最简单的脉冲压缩信号，容易产生，而且其压缩脉冲形状和信噪比对多普勒频移不敏感，因而得到了广泛的应用，但是，在利用多普勒频率测量目标方位和距离的情况下很少使用；2)非线性调频非线性调频具有几个明显的优点，不需要对时间和频率加权，但是系统复杂。
为了达到所需的旁瓣电平，需要对每个幅度频谱分别进行调频设计，因而在实际中很少应用；3)相位编码相位编码波形不同于调频波形，它将宽脉冲分为许多短的子脉冲。
这些子脉冲宽度相等，其相位通过编码后被发射。
根据所选编码的类型，包括巴克码、伪随机序列编码以及多项制编码等。
1.3脉冲压缩的产生背景随着飞行技术的飞速发展，对雷达的作用距离、分辨能力、测量精度和单值性等性能指标提出越来越高的要求。
测距精度和距离分辨力对信号形式的要求是一致的，主要取决于信号的频率结构，为了提高测距精度和距离分辨力，要求信号具有大的带宽。
而测速精度和速度分辨力则取决于信号的时域结构，为了提高测速精度和速度分辨力，要求信号具有大的时宽。
除此之外，为提高雷达系统的发现能力，要求信号具有大的能量。
由此可见，为了提高雷达系统的发现能力、测量精度和分辨能力，要求雷达信号具有大的时宽、带宽、能量乘积。
但是，在系统的发射和馈电设备峰值功率受限制的情况下，大的信号能量只能靠加大信号的时宽来得到。
测距精度和距离分辨力同测速精度和速度分辨力以及作用距离之间存在着不可调和的矛盾。
于是在匹配滤波器理论指导下，人们提出了脉冲压缩的概念。
由于发射机效率的限制，雷达真正采用的脉压信号是由调频和相位编码产生的，其中以线性调频和二相编码信号的研究与应用最为广泛。
