氧气-管道施工方案
氧气管道施工方案(精)
氧气管道施工方案(精)在工业化生产过程中，氧气管道的施工至关重要。
正确的施工方案能够确保氧气管道的安全运行，防止事故的发生。
本文将就氧气管道施工中的关键步骤和注意事项进行详细说明，以确保施工的顺利进行。
1. 施工前准备在进行氧气管道施工之前，务必做好充分的准备工作。
首先，需要对施工现场进行认真的勘查，确保周围环境安全无隐患。
其次，制定详细的施工方案，包括施工路线、起止点、安全防护措施等。
最后，确保施工人员具备相关的资质和技术，不得擅自操作。
2. 施工步骤2.1 掘地铺设根据施工方案确定的施工路线，首先需要进行地面的挖掘工作。
挖掘深度应符合要求，边坡坡度应符合安全标准。
在挖掘过程中要特别注意地下管线和设施，避免损坏。
2.2 安装管道在挖掘完成后，开始进行管道的安装工作。
根据设计要求进行管道的铺设和连接，确保连接部位牢固密封。
在安装过程中，要注意管道的坡度和弯曲度，以确保氧气能够顺利输送。
2.3 测试和调试管道安装完成后，需要进行相关的测试和调试工作。
包括气密性测试、压力测试等，确保管道的质量和安全性能达到标准要求。
同时，还需要进行相关的调试工作，确保氧气的输送畅通无阻。
3. 注意事项1.在施工过程中，严格遵守相关的安全规定和操作规程，确保施工现场的安全。
2.在挖掘过程中要注意地下管线和设施，避免破坏。
3.在安装和连接管道时，要确保操作人员具备相关技术和资质。
4.在测试和调试过程中，要仔细检查管道的质量和安全性能。
5.完成施工后，要做好相关的清理工作，确保施工现场整洁。
综上所述，氧气管道施工是一个复杂且关键的工程，需要施工人员具备相关的技术和经验。
只有严格按照施工方案进行操作，才能确保氧气管道的安全运行。
希望本文对您有所帮助，谢谢阅读。

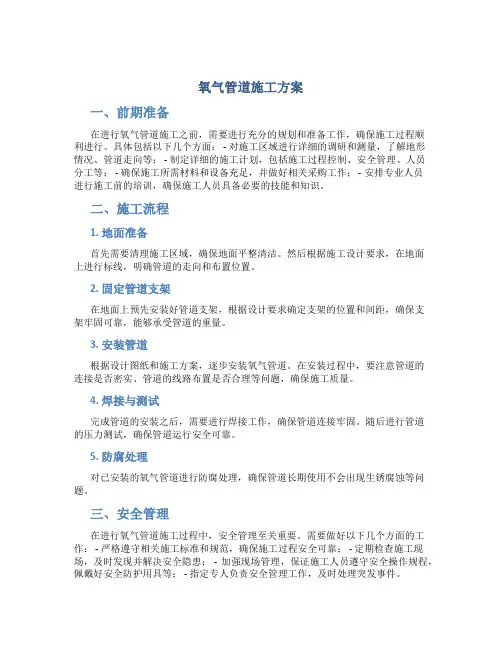

氧气管道施工方案
氧气管道施工方案一、前期准备在进行氧气管道施工之前，需要进行充分的规划和准备工作，确保施工过程顺利进行。
具体包括以下几个方面： - 对施工区域进行详细的调研和测量，了解地形情况、管道走向等； - 制定详细的施工计划，包括施工过程控制、安全管理、人员分工等； - 确保施工所需材料和设备充足，并做好相关采购工作； - 安排专业人员进行施工前的培训，确保施工人员具备必要的技能和知识。
二、施工流程1. 地面准备首先需要清理施工区域，确保地面平整清洁。
然后根据施工设计要求，在地面上进行标线，明确管道的走向和布置位置。
2. 固定管道支架在地面上预先安装好管道支架，根据设计要求确定支架的位置和间距，确保支架牢固可靠，能够承受管道的重量。
3. 安装管道根据设计图纸和施工方案，逐步安装氧气管道。
在安装过程中，要注意管道的连接是否密实、管道的线路布置是否合理等问题，确保施工质量。
4. 焊接与测试完成管道的安装之后，需要进行焊接工作，确保管道连接牢固。
随后进行管道的压力测试，确保管道运行安全可靠。
5. 防腐处理对已安装的氧气管道进行防腐处理，确保管道长期使用不会出现生锈腐蚀等问题。
三、安全管理在进行氧气管道施工过程中，安全管理至关重要。
需要做好以下几个方面的工作： - 严格遵守相关施工标准和规范，确保施工过程安全可靠； - 定期检查施工现场，及时发现并解决安全隐患； - 加强现场管理，保证施工人员遵守安全操作规程，佩戴好安全防护用具等； - 指定专人负责安全管理工作，及时处理突发事件。
四、施工结束完成氧气管道的安装和测试后，需要做好施工结束工作，包括： - 清理施工现场，确保没有遗留物品或垃圾； - 对已完成的管道进行最后的检查和验收，确保施工质量符合要求； - 形成施工总结报告，记录施工过程中的经验教训，为以后的施工工作提供参考。
五、总结氧气管道施工是一项细致而复杂的工作，需要施工人员具备丰富的经验和专业知识。
只有严格按照施工方案进行施工，合理规划施工过程，做好安全管理工作，才能保证施工质量和安全性。
氧气管道安装施工方案
氧气管道安装施工方案目录一、内容概要 (3)1.1 编制目的和意义 (3)1.2 方案适用范围 (4)1.3 方案编制依据 (5)二、工程概况 (5)2.1 工程基本情况介绍 (7)2.2 工程施工特点及难点分析 (7)2.3 施工准备事项 (8)三、氧气管道材料选择与检验 (9)3.1 氧气管道材料品牌与规格选择依据 (11)3.2 材料质量标准与检验方法 (12)四、氧气管道安装前准备 (13)4.1 现场勘察与施工条件评估 (14)4.2 施工设备与工具准备清单 (15)4.3 人员组织与安全防护措施 (16)五、氧气管道安装施工流程 (18)5.1 管道预制与组对 (20)5.2 管道连接与紧固 (21)5.3 管道试压与冲洗 (23)5.4 管道干燥与验收 (24)六、氧气管道安装施工要点 (25)6.1 管道敷设路径选择与规划 (27)6.2 管道支撑与固定方式确定 (28)6.3 管道连接方式与工艺要求 (30)6.4 管道防腐与保温措施实施 (30)七、氧气管道施工质量保证措施 (32)7.1 施工过程质量控制点设置 (33)7.2 工艺执行与检查制度落实 (34)7.3 质量检验与验收标准制定 (35)7.4 不良工况应对措施 (37)八、氧气管道安装施工安全管理 (39)8.1 安全风险识别与评价 (40)8.2 安全防护设施设置与使用规范 (41)8.3 应急预案制定与演练实施 (42)8.4 安全培训与交底记录管理 (44)九、工程进度计划与资源配置 (45)9.1 工程进度安排与关键节点控制 (46)9.2 人力资源配置与分工协作方案 (46)9.3 材料供应计划与采购管理 (48)9.4 设备租赁与租赁管理方案 (49)十、环境保护与文明施工 (50)10.1 施工现场环境保护措施 (51)10.2 文明施工管理要求与标准 (51)10.3 噪声控制与扬尘治理方案 (52)10.4 环保设施运行与维护管理 (53)一、内容概要本次氧气管道安装工程将以确保系统安全、高效运行为目标，旨在构建一个持续稳定供氧的管道网络。
氧气管道安装施工方案
氧气管道安装施工方案氧气在医疗、工业等领域具有重要的应用价值，而氧气管道的安装施工是确保氧气输送安全可靠的关键环节。
本文将介绍氧气管道安装施工方案的相关内容。
一、前期准备在进行氧气管道安装之前，需要做好以下准备工作：1.明确氧气管道的走向和连接点，绘制详细的施工图纸；2.选择符合要求的氧气管道材质和配件；3.确保施工人员具备相关资质和安全意识；4.准备必要的施工工具和设备。
二、氧气管道安装1.管道敷设：首先根据图纸规划好氧气管道的走向，在地面或墙壁上标明安装位置。
然后根据需求切割管道，并进行焊接或连接。
在敷设过程中应注意管道的角度和坡度，确保氧气正常流通。
2.支架安装：根据氧气管道的长度和重量安装支架，支撑管道以减少振动和压力，提高稳定性。
3.连接及密封：连接氧气管道时应使用专用连接件，并进行密封处理，以确保氧气传输过程中不会发生泄漏。
4.安全防护：在管道安装完成后，应设置氧气泄漏检测装置、防火墙等安全措施，确保氧气输送过程中的安全。
三、施工验收1.施工调试：完成氧气管道安装后，需要进行压力测试和氧气流通测试，确保管道连接牢固、氧气流畅。
2.安全演练：进行氧气泄漏应急处理演练，培养施工人员的应急应变能力。
3.验收记录：对氧气管道安装施工进行详细记录，包括工程质量、安全措施等，形成验收报告。
四、后期维护1.定期检查：定期检查氧气管道的连接部位、支架等，及时发现并处理问题。
2.清洁保养：保持氧气管道的清洁，定期进行保养维护，延长使用寿命。
3.应急预案：建立健全的氧气管道安全管理体系，制定完善的应急预案，应对突发情况。
综上所述，氧气管道安装施工方案的实施需要严格遵守相关规定，确保施工质量和安全。
只有做好每个环节的工作，才能保障氧气输送的顺畅和安全。

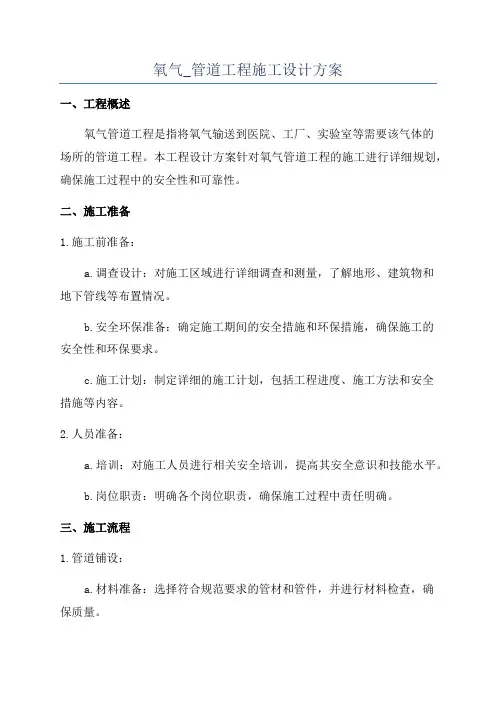

氧气_管道工程施工设计方案
氧气_管道工程施工设计方案一、工程概述氧气管道工程是指将氧气输送到医院、工厂、实验室等需要该气体的场所的管道工程。
本工程设计方案针对氧气管道工程的施工进行详细规划，确保施工过程中的安全性和可靠性。
二、施工准备1.施工前准备：a.调查设计：对施工区域进行详细调查和测量，了解地形、建筑物和地下管线等布置情况。
b.安全环保准备：确定施工期间的安全措施和环保措施，确保施工的安全性和环保要求。
c.施工计划：制定详细的施工计划，包括工程进度、施工方法和安全措施等内容。
2.人员准备：a.培训：对施工人员进行相关安全培训，提高其安全意识和技能水平。
b.岗位职责：明确各个岗位职责，确保施工过程中责任明确。
三、施工流程1.管道铺设：a.材料准备：选择符合规范要求的管材和管件，并进行材料检查，确保质量。
b.管道布置：按照设计方案进行管道布置，避免与其他管线和设备冲突。
c.管道焊接：对管道进行焊接，确保焊缝质量和密封性能。
d.管道支撑：安装管道支架，进行支撑固定，确保管道的安全性和稳定性。
2.设备安装：a.设备准备：选择符合规范要求的氧气设备，进行设备调试和检测。
b.设备安装：按照设备安装图纸进行设备安装，确保安装质量和运行正常。
3.管道连接：a.管道连接：使用合适的连接件对管道进行连接，确保连接质量和密封性。
b.管道试压：对管道进行试压，确保管道的强度和密封性。
4.工艺操作：a.安全操作：确保施工人员按照相关规定进行操作，避免操作失误导致事故发生。
b.工艺控制：根据实际情况进行工艺控制，确保工艺操作的准确性和可靠性。
5.安全检查：a.施工过程中定期进行安全检查，及时发现和处理安全隐患。
b.施工结束后进行全面的安全检查，确保施工的安全性和可靠性。
四、质量控制1.施工检查：建立施工检查制度，对工程进程、材料和施工质量进行检查。
2.质量记录：对施工过程中的关键环节进行记录，包括施工方案、试验数据、材料出厂合格证明等。
3.施工质量评定：建立相应的施工质量评定标准，对施工质量进行评定。
氧气管道施工方案
氧气管道施工方案1．总则1.1本方案合用于钢铁厂内氧气站及顾客车间内部、外部旳氧气管道施工。
1.2本方案不合用于设备制造厂所供旳管道，也不合用于引进或外商工程中卖方设计及供货范围所含旳氧气管道。
1.3除应遵照《工业金属管道工程施工及验收规范》（GB50235-97）；《氧气及有关气体安全技术规程》（GB16912-1997）；《氧气站设计规范》（GB50030-91）；《压力管道安全管理与监察规定》（劳部发[1996]140号）；《脱脂工程施工及验收规范》（HGJ202-82）；《工业金属管道设计规范》（GB50316-）；《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）等外，本方案结合氧气管道施工旳特点补充如下。
如有抗震设防规定，则需另行阐明。
1.4当本方案与国家规范、原则有矛盾时，且本方案规定高于国家规范，原则时，应以本方案为准，否则应以国家规范，原则为准。
1.5管道施工应按设计图纸规定进行，修改设计或材料代用，应经设计部门同意。
2．管子、管道附件，阀门旳选用与检查2.1管子、管道附件、阀门必须具有制造厂旳合格证明书，否则补做所缺项目旳检查，其指标应符合现行国家或部颁原则。
2.2管子、管道附件、阀门应进行外观检查，规定其表面无裂纹、缩孔、夹渣、折叠、重皮等缺陷，接触氧气旳表面，必须彻底清除毛刺、焊瘤、焊渣、粘砂、铁锈和其他可燃物等，保持内壁光滑清洁。
管道旳除锈应进行到出现本色为止，并测量壁厚（包括凹陷），不得超过壁厚负偏差，螺纹表面良好；合金钢应有材质标识。
高压管件及紧固件验收后，应填写“高压管件检查验收记录”。
2.3有色金属管子内外表面应光滑、清洁、不应有针孔、裂纹、分层、粗糙拉道、夹渣、气泡、划伤、碰伤、局部凹坑等缺陷。
黄铜管不得有绿锈和严重脱锌。
2.4阀门应逐一作强度和严密性试验，试验应用洁净无油旳水进行。
阀门强度试验压力为公称压力旳1.5倍，试验时间不少于5分钟，壳体填料无渗漏为合格。
氧气管道施工方案
氧气管道施工方案一、工程概述氧气管道是将工厂或医院内产生的氧气输送到各个使用点的管道系统，其施工方案需要充分考虑到安全性、可靠性、经济性等因素，保证管道的正常运行和使用的安全性。
二、前期准备1.工程测量：通过对使用点周围的地形、建筑物等进行测量，确定管道线路，并绘制出详细的工程设计图纸。
2.材料采购：根据设计要求，采购合格的氧气管道管材、管件、焊接材料等。
3.工程机械：准备必要的施工机械和设备，如挖掘机、起重机、焊接设备等。
三、施工步骤1.土建施工：根据设计要求，在使用点周围进行挖掘，开挖用于埋设管道的沟槽。
沟槽的尺寸和深度应根据管道的直径和深埋条件来确定。
同时，还需进行管道支架的安装和固定，确保管道的稳固性。
2.管道安装：根据设计图纸，将管道的各个部分进行组装，并进行预装试验。
预装试验包括对管道的密封性、承压性能进行检测，确保管道的质量符合要求。
同时，还需进行中间支架的安装，保证管道的整体稳定。
3.焊接连接：根据设计要求，对氧气管道进行焊接连接。
焊接应由具备相关资质和经验的焊接工人进行，确保焊接质量可靠。
对焊接接头还需进行无损检测，确保焊缝的质量。
4.管道保温：根据氧气管道使用的环境温度和要求，采取合适的保温措施，如安装保温层或使用保温材料进行包覆，以保证管道在输送氧气时的温度稳定。
5.通气试验：在管道保温完成后，进行通气试验，检测管道的气密性和承压性能。
通气试验应按照设计要求进行，确保管道没有任何泄漏和故障。
6.防腐处理：根据管道使用环境的不同，采取适当的防腐措施，如涂层、镀锌等，保护管道免受外界环境的腐蚀。
7.竣工验收：完成上述施工步骤后，进行竣工验收。
验收内容包括对管道的质量和施工工艺进行综合评估，确保管道的安全可靠性能符合规定要求。
四、安全措施1.施工现场需设立安全警示标志，防止外来人员进入施工区域。
2.施工人员应经过培训和持证上岗，熟悉管道施工的操作规程和安全操作方法。
3.在施工过程中，应定期检查和维护施工机械和设备，确保其安全可靠。
氧管施工方案usr0
氧管施工方案usr0
氧气管道在医院中起着至关重要的作用，保障了患者生命的安全。
本文将详细介绍氧气管道的施工方案，以确保其安全有效地运行。
1. 施工前准备
在开始氧气管道的施工之前，需要进行充分的准备工作。
首先要确定氧气管道的布置方案和施工路线，确保其符合规范要求。
同时要检查施工所需的材料和工具是否齐全，并做好安全防护准备。
2. 施工过程
2.1 安装管道
首先要确保氧气管道的材质符合要求，然后按照设计方案进行管道的铺设和连接。
在安装过程中要注意管道的密封性，避免漏气现象的发生。
另外，要保证管道的平整和牢固，确保其运行稳定。
2.2 连接设备
在安装好氧气管道后，需要连接各种氧气设备，如氧气瓶、流量计等。
连接时要确保连接部位的密封性，避免氧气泄漏。
同时要按照操作要求进行连接，确保设备能够正常使用。
3. 施工后验收
氧气管道施工完成后，需要进行验收工作。
主要包括对管道的气密性测试、设备的运行情况检查等。
只有通过验收，才能确保氧气管道能够正常运行，保障患者的生命安全。
结语
氧气管道的施工是一项复杂的工程，需要严格按照规范进行操作，确保其安全可靠。
只有在施工过程中严格把关，才能保障医疗设施的正常运行，为患者提供更好的医疗保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXXX项目氧气管道施工方案编制：审核：批准：XXXXXXXXX有限公司二O一五年五月一、工程概况：1.1工程简介唐山储槽整改项目-氧气管道。
安装质量要求高，工作量较大，属易燃易爆介质管道，为保证管道安装后能满足管道工艺要求及安全生产，特编制此方案。
1.2主要安装实物工程量氧气管道：无缝钢管Ф273×7, Ф219×6, Ф45×3，Ф25×3，Ф18×3等规格，共计约1700米注:以上均含相应支架制安、管托及备件的安装。
1.3工程工期要求业主方要求时间内组织施工（10天）。
二、编制依据：1、原施工图及氧气管道施工说明2、《工业金属管道工程施工及验收规范》GB50235-973、《现场设备、工业管道焊接工程施工及验收规范》GB50236-984、《氧气及相关气体安全技术规程》GB16912-19975、《空分分离设备用氧气管道技术条件》JB5902-20016、《工业金属管道工程质量检验评定标准》GB50184-937、《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-20018、《脱脂工程施工及验收规范》HJ20202-2000三、施工方案3.1施工工序施工前准备→材料进场验收→管道除锈、脱脂→管道预制、焊接→管道/阀门安装→管道试压→管道吹扫→防腐→交工验收3.2施工前准备3.2.1施工人员与甲方人员沟通，明确施工内容，熟悉现场作业环境。
3.2.2制订材料、备品计划，编制施工方案及办理各项工程开工前手续，并进行内部施工技术交底。
3.2.3检查工程用具、备品等是否具备产品合格证书等相关文件，不符合要求的严禁使用。
3.2.4编制安全对策及措施，组织现场人员进行安全技术交底。
3.3进场材料验收3.3.1全部管道应进行内、外表面检查，其应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、锈蚀、碳化、毛刺等缺陷。
3.3.2管材按规范规定进行检查，检查直径、壁厚、弯曲度，均应符合材料标准的规定。
3.3.3法兰密封面应平整光洁，不得毛刺及径向沟槽。
3.3.4其管道、管件、阀门、螺栓、焊接材料等必须检查，合格后方可使用。
3.3.5全部阀门应做外观检查，阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。
外部和可见的内表面，螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷。
3.3.6阀门到现场后，应按设计要求或规范要求的进行抽查强度试验和气密性试验。
试压合格的阀门应按规范规定格式填写“阀门试验记录”。
3.3.7所有材料必须符和标准要求，必须具备出厂合格证和质量证明书。
3.4管道及备品除锈、脱脂处理3.4.1氧气管道禁油、锈、水垢等，为保证管道正常安全运行，安装前必须进行酸洗除锈，钝化防止氧化锈蚀，脱脂去油污等处理，采用槽式浸泡法、紫光灯照射或白滤纸擦拭法进行检查。
3.4.2管材及备品酸洗液，脱脂液及钝化液需用量计算：（1）溶液需用量：槽长*槽宽*溶剂高度=11*0.8*0.6=5.28立方米（2）盐酸(31%)需用量:(配比浓度*溶液重量/盐酸浓度) *100%=0.12*5280*100/0.31=1712kg（3）脱脂液(四氯化碳)需用量:查表:0.2*1700=340公斤（4）硝酸钠需用量(配比浓度*溶液重量/亚硝酸钠浓度) *100%=0.12*5280*100/0.31=634kg（5）缓蚀剂需用量:按亚硝酸钠的1%取63.4%3.4.3氧气管道酸洗脱脂钝化处理技术要求:3.5.1管道下料、坡口加工（1）管道采用砂轮切割机进行切割，切割后的切口应平整且表面应清理干净。
脱脂完的管线，待监理、业主检查合格后，用洁净的塑料布包扎好；在打磨坡口前，用在脱脂液泡过的厚海绵（干燥处理后）封好管道内壁后，再开始打磨，组对焊口前，取出海绵，并用干净的布沾脱脂液进行擦拭，干燥合格后，方可焊接。
（2）坡口型式如下：V型坡口：双V型坡口：3.5.2管道组对（1）管道预制过程中要充分考虑现场条件，方便运输和安装来确定预制深度和活口位置，以便安装时调整，仪表一次元件开孔预制时应按图同时进行开孔、焊接。
（2）管道组成件应按单线图规定的数量、规格、材质选配，并应按单线图标明管系号和按预制顺序标明各组成件的顺序号、焊工号和焊口号。
（3）坡口型式：a、对于壁厚相同的管子，采用双边V形坡口b、不同厚度的管子，内壁尺寸不等而外壁齐平时，加工形式为:c、不同厚度的管子，内壁齐平，外壁不相等时，加工形式为:（4）支管外壁距焊缝不宜小于50mm。
（5）预制管段应具有足够的刚性，必要时可进行加固，以保证存放运输过程中不产生变形。
（6）预制完毕的管段，应将内部清理干净，及时封闭管口，保持管内清洁。
（7）管道对口一般内壁齐平，对接单面焊的局部错口值≤10％且≤1mm，对接双面焊的局部错口值≤10％，且≤3mm。
3.5.3管道焊接（1）焊前具备合格的焊接工艺评定，相应的焊接作业指导书，技术交底，参加高压氧专项的焊工考试并取得每个施焊焊工必须参加焊接资格考试取得合格证，并经业主、监理的认可。
（2）管道焊道坡口要求内外侧15mm距离内必须处理打磨干净，在管道焊接前必须在坡口两侧100mm内涂白垩粉，防止飞溅物粘附管道外壁。
（3）管道的焊接时严禁在坡口以外母材表面引弧及实验电流，并防止电弧擦伤母材。
焊接时要求按照工艺评定中技术参数实施，并按照焊接指导书进行焊接。
管道焊接方法选择：管道焊接采用氩弧焊打底电焊盖面，管道进行氩弧焊接时，管子内部需要充氩保护,打底完后，下层焊接前将上一层的焊道清理干净，焊接时并且氩气保护不能停，待填充层至第二层完成后，才能停止氩气保护。
每层焊接完成后清理焊渣并进行外观检查，确认无缺陷并冷却后再进行下层焊接.整道焊口焊接完成后，进行外观检查。
（4）最后一道固定口，采用先氩弧打底，打底完成后再射线探伤，射线探伤合格后，再进行电焊焊接。
（5）标准对高压氧气管道进行100%射线探伤，二级合格。
（6）管道≤DN50 内焊缝余高为1mm，≤DN100且＞DN50的内焊缝余高为1.5mm,≤DN600且＞DN100的内焊缝余高为2mm。
焊缝不允许要咬边，内焊缝要求平圆滑过渡，不允许出现毛刺，突瘤等缺陷。
（7）焊接工艺参数3.6管道/阀门安装3.6.1管道安装的一般要求（1）氧气管道安装前应对法兰密封面及垫片检查，不得有影响密封性能的缺陷存在。
（2）法兰连接时应保持平行，其偏差不大于法兰外径的1.5/1000，且不大于2mm，不得用强紧螺栓的方法消除歪斜。
（3）法兰连接应保持同轴，其螺栓孔偏差不得超过孔径的5%，螺栓安装应方向一致，伸出的螺母长度一致，螺母带材料印记的一面不得对着法兰，以保证材料标记随时可以看到。
（4）氧气管道的法兰两侧应用导线做跨接，其电阻应小于0.03Ω。
（5）氧气管道的弯头、分岔头不应与阀门出口直接相连，阀门出口侧的不锈钢管宜有长度不小于5倍管外径且不小于1.5m的直管段。
（6）氧气管对口时应检查平直度，在距离接口中心200mm处测量，允许偏差1mm/m，但全长允许偏差最大不超过10mm。
（7）氧气管道焊缝的位置应符合规范的要求，直管段两环缝间距不小于150mm；焊缝距弯管起弯点不得小于100mm，且不小于管外径；环焊缝距支吊架净距不应小于50mm。
（8）氧气管道安装过程中，不得在管道的焊缝处开孔。
（9）氧气管道上仪表接点的开孔和焊接在脱脂前进行。
（10）氧气管道在安装过程必须采取措施保护好脱脂成果，对口打磨坡口时必须用经过脱脂过的白布和海绵对管道进行堵口，待坡口处理好后对管道内壁300mm范围内进行二次脱脂处理，当管道安装进行中有间断时，应及时封闭敞开的管口。
（11）氧气管道安装的允许偏差应符合下表的规定：（1）阀门安装前，应校对其规格型号，同时还必须按介质流向确定其安装方向，阀门手轮的位置应便于操作，检查阀杆和阀盘是否灵活，有无卡住和歪斜现象，阀盘必须关闭严密；阀门的安装位置不应妨碍设备、管道及阀门本身的拆装、检修和操作。
（2）当阀门与管道以法兰连接时，阀门应在关闭状态下安装；以焊接方式连接时，阀门不得关闭，并且焊缝的底层采用氩弧焊，保证内部的清洁。
（3）安全阀安装前要复检，并进行初调，合格后再安装；安装时应垂直安装，投入运行时应及时调校安全阀，并且调校后，在工作压力下不得有泄露。
（4）阀门在安装前需试压合格，阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不露为合格。
3.6.3管道支吊架的制作安装（1）管道支架的形式、材质、位置、加工尺寸等应符合设计要求，不得擅自改动。
（2）管道安装时，应及时固定和调整支吊架，支吊架的位置应准确，安装应平整牢固，与管子接触应紧密,当与管子直接接触的管架材料为碳钢时必须采取橡胶石棉板将其隔离开来。
（3）无位移的管道吊架应垂直安装，有位移的管道，吊点应设在位移的相反方向。
（4）固定支架应按设计文件的要求安装，并应在补偿器预拉伸之前固定。
（5）导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。
其安装位置应从支承面中心向位移反方向偏移，偏移量应为位移值的1/2或按照设计要求安装，绝热层不得妨碍其位移。
（6）弹簧支吊架的弹簧高度，应按设计要求安装，并做出记录，弹簧的临时固定件，应在系统安装完毕后，试压、绝热完毕后方可拆除。
（7）支吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷。
管道与支架焊接时，管子不得有咬边、烧穿等现象。
（8）大口径管道上的阀门，应设置专门支架，不得以管道承重。
（9）管架紧固在槽钢或工字钢翼板斜面上时，其螺栓应有相应的斜垫片。
（10）管道安装时不宜使用临时支吊架，当使用临时支吊架时，不得与正式支吊架位置相冲突，并应设有明显标志，在管道安装完毕后应及时拆除。
（11）管道安装完毕后，应按照图纸和设计文件规定，逐个核对支吊架的形式和位置。
3.7管道压力试验、吹扫3.7.1管道安装完，经无损射线探伤检验合格后，可进行氮气吹扫及试压，具体要求如下：管道分为两段用氮气进行吹扫及试压，吹扫压力控制在0.8Mpa，吹扫速度为20m/s.管道设临时阀门2台，吹扫完毕后拆除加上盲板。
在管道吹扫口设置刚性靶板，在靶板上涂抹白色油漆，以靶板上无铁屑、灰尘、水分、焊渣等杂物为合格。
3.7.2吹扫合格后,可对管子进行强度试验,用氮气作为试验介质,以工作压力的1.15倍进行,升压时按每3分钟以10%压力逐级升压,每次升压后稳压3分钟,直至试验压力.3.7.3管道试验压力稳定以后，对每个阀门的连接位置进行刷肥皂水检查，发现泄露，等压力泄完之后方可进行处理。
