导航电子地图安全处理技术基本要求（国家强制性标准GB 20263-2006 2006年3月15发布 2006年10月1日实施）1 范围本标准规定了公开出版、销售、传播、展示和使用的导航电子地图在数据采集、制作和表达过程中，空间位置技术处理的要求，以及不得采集和表达的内容。
本标准适用于公开出版、销售、传播、展示和使用的导航电子地图。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 16820 地图学术语3 术语和定义下列术语和定义适用于本标准。
3．1电子地图 electronic map应用电子学和计算机技术建立起来的视屏显示地图。
[GB/T 16820-1997，7.76]3．2导航电子地图 navigable electronic map含有空间位置地理坐标，能够与空间定位系统结合，准确引导人或交通工具从出发地到达目的地的电子地图或数据集。
4 空间位置技术处理要求4.1 导航电子地图在公开出版、销售、传播、展示和使用前，必须进行空间位置技术处理。
4.2 导航电子地图空间位置技术处理应由国务院测绘行政主管部门指定的机构采用国家规定的方法统一实现。
4.3 空间位置技术处理的申请单位应向本标准4.2指定的机构提供导航电子地图制作资质证明文件、导航电子地图数据及其数据情况说明。
4.4 数据情况说明包括空间参照系统、数据生产方式、数据范围、数据尺度、数据格式和数据提供方式。
5 不得采集的内容导航电子地图制作过程中，不得采用各种测量手段获取以下地理空间信息，可否在公开出版、销售、传播、展示和使用时表达执行本标准第6章的要求。
5.1 重力数据、测量控制点。
5.2 高程点、等高线及数字高程模型。
导航电子地图制作专业标准_34659
6台
3台
A0幅面图形扫描仪
2台
1台
A1幅面以上彩色绘图仪
2台
1台
高性能数据服务器
10台
5台
网络交换机
5台（需200个端口以上的接入能力）
1台（需40个端口以上的接入能力）
在线存储设备
20TB以上有效存储
10TB以上有效存储
保密管理
保密制度
单位内部制度健全，符合以下要求：
1、保密机构健全，人员、职责明确落实；
1、数据存储与备份。存储：配置扩展容量不小于1TB，有不间断电源和冗余电源，并且具有磁盘冗余能力的磁盘阵列设备；备份：磁带单盘容量≥20GB（非压缩），并配置相应的备份软件。
2、网络传输。局域网主干带宽≥1000mbps，端口接入能力≥100mbps。
3、数据安全保护。在网络内配置计算机病毒防护系统，安装杀毒中心和终端防病毒软件；建立数据备份机制并制定相应的规章制度。
5、其他地图要素的表达；
6、数据库的逻辑和物理存储结构。
另有国家标准或行业标准的，按有关标准执行
外业数据采集规范书
1、设备的组织和架构，软件环境配置；
2、作业人员的配备；
3、采集作业的具体操作详细规定和说明。
内业数据编辑制作规范书
1、软件环境、硬件配置说明；
2、作业人员配备说明；
3、室内数据编辑的具体操作方法详细规定和说明。
数据产品编译规范
1、软件环境、硬件配置说明；
2、作业人员配备说明；
3、数据编译的具体操作方法详细规定和说明。
导航电子地图制作质量检查作业规范书
1、软件环境、硬件配置说明；
2、作业人员配备说明；
3、检查作业具体实施方法详细规定和说明。
注册测绘师-测绘案例分析-第11章-导航电子地图

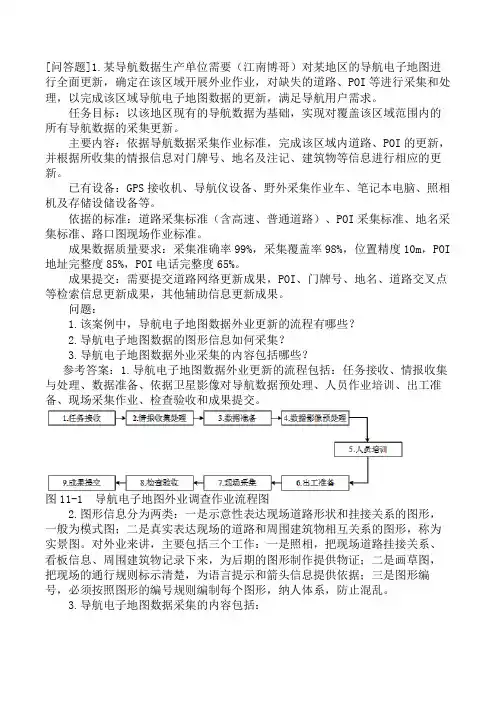

[问答题]1.某导航数据生产单位需要（江南博哥）对某地区的导航电子地图进行全面更新，确定在该区域开展外业作业，对缺失的道路、POI等进行采集和处理，以完成该区域导航电子地图数据的更新，满足导航用户需求。
任务目标：以该地区现有的导航数据为基础，实现对覆盖该区域范围内的所有导航数据的采集更新。
主要内容：依据导航数据采集作业标准，完成该区域内道路、POI的更新，并根据所收集的情报信息对门牌号、地名及注记、建筑物等信息进行相应的更新。
已有设备：GPS接收机、导航仪设备、野外采集作业车、笔记本电脑、照相机及存储设储设备等。
依据的标准：道路采集标准（含高速、普通道路）、POI采集标准、地名采集标准、路口图现场作业标准。
成果数据质量要求：采集准确率99%，采集覆盖率98%，位置精度10m，POI 地址完整度85%，POI电话完整度65%。
成果提交：需要提交道路网络更新成果，POI、门牌号、地名、道路交叉点等检索信息更新成果，其他辅助信息更新成果。
问题：1.该案例中，导航电子地图数据外业更新的流程有哪些？2.导航电子地图数据的图形信息如何采集？3.导航电子地图数据外业采集的内容包括哪些？参考答案：1.导航电子地图数据外业更新的流程包括：任务接收、情报收集与处理、数据准备、依据卫星影像对导航数据预处理、人员作业培训、出工准备、现场采集作业、检查验收和成果提交。
图11-1 导航电子地图外业调查作业流程图2.图形信息分为两类：一是示意性表达现场道路形状和挂接关系的图形，一般为模式图；二是真实表达现场的道路和周围建筑物相互关系的图形，称为实景图。
对外业来讲，主要包括三个工作：一是照相，把现场道路挂接关系、看板信息、周围建筑物记录下来，为后期的图形制作提供物证；二是画草图，把现场的通行规则标示清楚，为语言提示和箭头信息提供依据；三是图形编号，必须按照图形的编号规则编制每个图形，纳人体系，防止混乱。
3.导航电子地图数据采集的内容包括：（1）道路网络信息采集，包括道路形状、道路挂接、道路属性、通行方向、禁止信息、车道信息、标志标线以及其他道路信息；（2）检索信息采集，即地理位置、名称信息、地址信息、电话号码、类别信息、邮政编码、行政区划等的采集；（3）显示文字采集；（4）语音信息采集，包括固定语音和特定语音；（5）图形信息采集，包括模式图和实景图。
2022《测绘综合能力》注册测绘师考试题库(包含各题型)
2022《测绘综合能力》注册测绘师考试题库（包含各题型）一、单选题1.按照现行《基础地理信息标准数据基本规定》，1∶10000基础地理信息地图投影方式采用（）。
A、正轴等角割圆锥投影B、通用墨卡托投影C、等距离圆锥投影D、高斯—克吕格投影答案：D解析：根据《基础地理信息标准数据基本规定》（GB21139—2007）第4.4条规定，地图投影方式应为：1∶100万比例尺地形图采用正轴等角割圆锥投影；我国现行的大于等于1∶50万的各种比例尺地形图，都采用高斯—克吕格投影，其中1∶25000～1∶500000比例尺地形图按6°分带；1∶500～1∶10000比例尺地形图采用3°分带，确有必要时，按1.5°分带。
2.CORS的基准站网组成不包括()。
A、基准站B、数据中心C、数据通信网络D、数据接收设备答案：D解析：本题考查CORS的组成。
GNSS连续运行基准站网(CORS)是南若干连续运行基准站（简称“基准站”）及数据中心、数据通信网络组成的，提供数据、定位、定时及其他服务的系统。
3.我国现行的大地原点、水准原点分别位于（）。
A．北京、浙江坎门B．北京、山东青岛C．陕西泾阳、浙江坎门D．陕西泾阳、山东青岛A、AB、BC、CD、DE、E答案：D解析：大地测量系统与框架基本知识。
我国现行大地原点在陕西省泾阳县永乐镇，高程原点在山东省青岛市观象山。
4.（2015）隧道施工控制网的主要作用是（）。
A、控制隧道的长度B、测量隧道断面尺寸C、变形监测D、保证隧道准确贯通答案：D解析：1.4中的内容。
隧道施工测量的主要任务是保证洞内各项建（构）筑物以规定的精度按照设计位置修建，保证各开挖工作面按照规定的精度在预定位置贯通。
5.地图语言不包括（）。
A、符号B、色彩C、大小D、注记答案：C解析：地图符号系统称为地图语言（符号、色彩、注记），它是表达地理要素的工具。
利用地图可以直观、准确地获得地理空间信息。
对外提供我国涉密测绘成果的有关规定
三、现行规定
• 保密技术处理的主体，是国家测绘局或者 是省级测绘行政主管部门。 • 2008年2月，广东省国土资源厅向我局递交 了《关于对外提供国家秘密基础测绘成果 的请示》，提出在办理“国家秘密基础测 绘成果提供利用”的行政审批中，涉及到 港资企业申请使用1：1万电子版地图，请 示执行何规定？可否提供利用？
三、现行规定
三、现行的保密技术处理内容及方法
• •
•
完善的地形图保密处理技术应涵盖两项内 容：一是几何精度，二是内容属性。 几何精度的处理，地形图非线性保密处理 技术，已通过国家保密局、总参测绘局的 认可。建议在原有的基础上，进一步扩大 应用领域。 内容属性的处理，国家强制性标准“导航 电子地图安全处理技术基本要求”的规定 执行。
一、有关问题
• 现在国内很多人对基础地理空间信息数据的 保密意识相当薄弱，总认为在高科技手段下，外 界都能测到这些数据。正是因为认识不足，保密 观念不强，境外的组织、人员、机构才有机会利 用我方人员、机构来获取有密级的地理空间信息。 比如，以提供资助、担保等为诱饵，指使我方有 资格人员从专业部门购买、领取基础地理信息数 据和测绘成果，然后转交境外方面；还有一些境 外机构或非政府组织，看准一些地方急于招商引 资或取得境外经济、技术援助的心态，以论证、 考察为名，直接向中方索取地理空间信息数据
三、现行规定
• 保密处理条件：区别情况进行技术处理。
• 这里所提及的“区别情况”，即视拟提供 的测绘成果是否涉及国家秘密而定。 • 属于国家秘密事项的就一定要按规定进行 保密技术处理； • 属于公开测绘成果的，应不进行保密技术 处理。
三、现行规定
5、保密处理的技术与标准
• 关于几何精度的处理，192号文的保密技术处理 是指测绘成果资料的整体平移的技术处理，即 几何位置的平移（平面坐标加减一至三公里常 数，大地坐标加减一至三分常数，地形图的方 里网注记加减一至三公里常数，并改为矩形图 廓并删除图廓线及图廓外的整饰部分。地图内 容不作任何删减。 这种方法最大的缺憾是容易被破解，同时给涉 外工作带来比较被动的局面，此举在执行合同 中引起矛盾和纠纷，又不便向外方解释，影响 信誉，反映强烈。
注册测绘师-测绘综合能力-第11章-导航电子地图制作
[单选题]1.导航电子地图产品资（江南博哥）信的质量元素是（）。
[2014年真题]A.安全保密性和数据合法性B.数据合法性和资质合法性C.安全保密性和出版合法性D.资质合法性和出版合法性参考答案：C参考解析：根据《关于导航电子地图管理有关规定的通知》第七条规定：公开出版、展示和使用的导航电子地图，应当在地图版权页或地图的显著位置上载明审图号。
导航电子地图著作权人有权在地图上署名并显示著作权人的标志。
题中安全保密性是审图的重要内容，出版合法性是著作权的主要内容。
[单选题]2.下列关于导航电子地图系统特点的说法中，错误的是（）。
[2013年真题]A.具有相应交通信息B.具有实时导航功能C.具有地面高程信息D.具有兴趣点信息参考答案：C参考解析：导航电子地图具有以下特点：①能够查询目的地信息，导航电子地图记录了大量的目的地信息和坐标，为用户提供目的地检索及所在地到目的地的路径计算依据；②存有大量能够用于引导的交通信息，为了能够计算出一条实际的路径供车辆引导，数据中必须记录实地的交通限制，这样才能计算出与实地相符的路径用于引导；③需要不断进行实地信息更新和扩大采集，由于实地的交通信息和兴趣点的信息会随着当地的发展而不断变化，地图开发的范围、深度和功能也在不断增加，因此相应数据中记录的交通信息和POI信息就需要不断地进行实地的更新和扩大采集。
导航电子地图系统没有地面高程信息。
[单选题]3.车载导航电子地图数据的道路要素一般包含道路LINK和节点，道路交叉点是节点之一，它的直接功能是（）。
[2015年真题]A.路径计算B.连接道路C.辅助导航D.拓扑描述参考答案：D参考解析：车载导航电子地图数据的道路要素一般包括：①“道路LINK要素”，其类别有：高速公路、城市高速、国道、省道、县道、乡镇公路、内部道路和轮渡（车渡）；LINK要素属于“线要素”，其功能是路径计算。
②“节点要素”，其类别有：道路交叉点和图廓点；节点属“点要素”，其功能是拓扑描述。
《导航电子地图》课程标准(含课程思政)
《导航电子地图》课程标准1 课程概述1.1 课程名称课程名称∶《导航电子地图》1.2 学时与适用对象课程共计理论课时48学时。
本标准适用于测绘地理信息技术相关专业。
1.3 课程定位导航电子地图是测绘工程技术专业群的专业课。
课程引入《地理信息技术基本术语》、《电子地图制作规程》、《地理信息兴趣点分类与编码》、《导航电子地图图形符号》、《导航电子地图框架数据交换格式》、《手机地图产品数据规范》、《车载导航电子地图数据质量规范》、《导航电子地图安全处理技术基本要求》、《地理信息公共服务平台电子地图数据规范》等标准。
通过本课程的学习，使学生能够进行电子地图制作与分析、三维建模与分析、导航电子地图设计与开发等等工作。
本课程预修课程为《地形测量》、《数字测图》、《计算机制图（CAD）》、《地理信息系统应用》、《控制测量与GNSS》等，修完本门课程后，学生科进行电子地图制作与分析、三维建模与分析、导航电子地图设计与开发等生产方面的工作。
2 工作任务与课程目标2.1工作任务与职业能力本课程是以工作过程为导向，以能力为目标，以学生为主体，以素质为基础，以项目为载体，以任务驱动的理论和实践一体化的课程。
通过不同项目工作任务的训练，培养掌握电子地图制作、分析，导航电子地图相关理论知识，具备地理信息数据采集、电子地图制作、电子地图分析能力，能够进行外业导航地理数据采集、内业导航地理信息制作，从事组织管理、项目实施、内外作业等工作的高素质技术技能人才。
2.2 课程目标通过学习本课程，可以加深对导航电子地图基础知识的理解，电子地图制作与分析、导航电子地图制作的生产流程、工序及过程，从基础到应用，从理论到实践组织课程教学。
按照岗位职业能力要求，筛选知识点和技能点，突出培养学生的职业岗位能力，预计达到以下具体目标：知识目标：1.掌握电子地图的基本概念；2.掌握电子地图的空间数据模型；3.掌握电子地图的可视化处理；4.掌握三维电子的基本知识；5.掌握电子地图的分析方法；6.掌握导航电子地图的基本知识，导航原理宇导航系统的构成；7.掌握导航电子地图数据及数据结构。
导航地图地信服务-试题讲解
2015年测绘综合能力试卷
75.现行规范规定，车载导航电子地图数据集 中重要内容的更新周期最长不超过（ ）。
A.1个月 B.3个月
C.1年
D.2年
2015年测绘综合能力试卷
76.车载导航电子地图数据的道路要素一般包 含道路LINK和节点，道路交叉点是节点之一， 它的直接功能是（ ）。
A.路径计算 B.连接道路 C.辅助导航 D.拓扑描述
A、运行支撑层 B、数据层 C、应用层 D、服务层
2014年测绘综合能力试卷
70．1:1 万比例尺基础地理信息数据中，政 区与境界实体的最小粒度为（）。
A、县 B、乡镇 C、村 D、组
2014年测绘综合能力试卷
71．下列专题数据中，可用于更新GIS 系统 基础空间数据的是（）。
2012年测绘综合能力试卷
78.根据现行《导航电子地图安全处理技术基本 要求》，下列地理空间信息中，导航电子地图 编制不得采集的是（ ）。
A．门牌地址 B．渡口位置 C．绿化带位置 D．行政区划界线
2012年测绘综合能力试卷
下列数据中，不属于导航电子地图数据的是( )。 A．地形地貌数据 B．道路数据 C．行政境界数据 D．兴趣点数据
2013年测绘综合能力试卷
100.导航电子地图制作技术设计内容包括（ A、设计要素可视化符号 B、确定要素在导航中的作用 C、构建要素及其关系的存储结构 D、描述要素的性质 E、规定要素转换方法
）。
2014年测绘综合能力试卷
69．地理信息公共服务平台体系层次中，平 台门户网站属于（ ）。
2015年测绘综合能力试卷
79.现行规范规定，地理信息公共服务平台发 布的影像数据分辨率最高不能高于（ ）m。
A.5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导航电子地图安全处理技术基本要求
（GB20263-2006）
2007-03-23
目次
前言 (Ⅱ)
引言 (Ⅲ)
1范围 (1)
2 规范性引用文件 (1)
3 术语和定义 (1)
4 空间位置技术处理要求 (1)
5 不得采集的内容 (2)
6 不得表达的内容 (2)
前言
本标准的全部技术内容均具有强制性。
本标准与GB/T 19711-2005《导航地理数据模型与交换格式》、《卫星导航电子地图规范》（正在送审）、《卫星导航地理数据采集处理技术规程》（正在送审）三个推荐性标准一起，规范了导航电子地图数据采集、存储、交换和可视化表达全过程，构成了国家在导航电子地图开发生产方面的系列标准。
本标准由国家测绘局提出。
本标准由国家测绘局归口。
本标准起草单位：中国测绘科学研究院、国家测绘局地图技术审查中心、国家测绘局测绘标准化研究所和北京四维图新导航信息技术有限公司。
本标准主要起草人：李成名、苏山舞、印洁、张坤、白凤文、曹晓航。
引言
本标准的制定，通过对导航电子地图的空间位置和内容作出安全处理的限制性标准，使其达到公开出版、销售、传播、展示和使用的要求，从而有利于保守国家秘密和维护国家安全，促进导航电子地图产业健康有序发展。
导航电子地图安全处理技术基本要求
1 范围
本标准规定了公开出版、销售、传播、展示和使用的导航电子地图在数据采集与制作过程中，空间位置技术处理的程序，以及不得采集和表达的内容。
本标准适用于公开出版、销售、传播、展示和使用的导航电子地图。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 16820 地图学术语
3 术语和定义
下列术语和定义适用于本标准。
3.1 电子地图electronic map
应用电子学和计算机技术建立起来的视屏显示地图。
（GB/T 16820）
3.2 导航电子地图navigable electronic map
含有空间位置地理坐标，能够与空间定位系统结合，准确引导人或交通工具从出发地到达目的地的电子地图及数据集。
4 空间位置技术处理要求
4.1 导航电子地图在公开出版、销售、传播、展示和使用前，必须进行空间位
置技术处理。
4.2 导航电子地图空间位置技术处理必须由国务院测绘行政主管部门指定的机
构采用国家规定的方法统一实现。
4.3 空间位置技术处理的申请单位应向指定的机构提供导航电子地图数据及其
数据情况说明。
4.4 数据情况说明包括数据生产单位名称、数据来源或生产方式、数据范围及
数量、数据格式及提供方式、空间参照系统。
5 不得采集的内容
导航电子地图编制过程中，不得采用各种测量手段获取以下地理空间信息，可否在公开出版、销售、传播、展示和使用时表达按第6章要求。
5.1 重力数据、测量控制点。
5.2 高程点、等高线及数字高程模型。
5.3 高压电线、通讯线及管道。
5.4 植被和土地覆盖信息。
5.5 国界和国内各级行政区划界线。
6 不得表达的内容
导航电子地图表达与导航定位相关的路线信息和社会公众关注的兴趣点信息时，下列内容不得在导航电子地图上出现。
6.1 直接服务于军事目的的各种军事设施：指挥机关、地面和地下的指挥工程、
作战工程；军用机场、港口、码头；营区、训练场、试验场；军用洞库、仓库；军用通信、侦察、导航、观测台站和测量、导航、助航标志；军用公路、铁路专用线，军用通信、输电线路，军用输油、输水管道。
6.2 军事禁区、军事管理区及其内部的所有单位与设施。
6.3 与公共安全相关的单位及设施：人民武装部、监狱、刑事拘留所、劳动教
养管理所、戒毒所（站）和收容院；武器弹药、爆炸物品、剧毒物品、危险（化工）品存储厂库区、铀矿床和放射性物品的集中存放地。
6.4 涉及国家经济命脉，对人民生产、生活有重大影响的民用设施：大型水利
设施、电力设施、通讯设施、石油与燃气（天然气、煤气）设施、粮库、棉花库（站）、气象台站、降雨雷达站和水文观测站（网）。
6.5 专用铁路及站内火车线路、铁路编组站；专用公路。
6.6 桥梁的限高、限宽、净空、载重量和坡度属性；隧道的高度和宽度属性；
公路的路面铺设材料属性。
6.7 江河的通航能力、水深、流速、底质和岸质属性；水库的库容属性，拦水
坝的高度属性；水源的性质属性；沼泽的水深和泥深属性及其边界轮廓范围；渡口的内部结构及其属性。
6.8 公开机场的内部结构及其运输能力属性。
6.9 高压电线、通讯线及管道。
6.10 参考椭球体及其参数、经纬网和方里网及其注记数据。
6.11 重力数据、测量控制点。
6.12 优于1：100万地形图精度的高程信息。
国家正式公布的重要地理信息除外。
6.13 空间位置坐标数值。
国家正式公布的空间位置坐标数值除外。
6.14 国家法律法规、部门规章禁止公开的其他信息。
