井号：邵X20 第3盒
17
三.岩心的观察与描述
3.3 岩心描述内容
主要包括以下几个方面
① 岩性--颜色、岩石名称、矿物成分、胶结物、特殊矿物等
② 相标志--沉积结构、沉积构造、生物特征等
③ 孔洞缝发育情况等
18
三.岩心的观察与描述
3.3 岩心描述内容
主要包括以下几个方面
④ 含油情况—含油颜色、饱满程度、含油产状、含油面积等
流水砂纹层理
(邵17 ，2350.87m)
24
槽状交错层理 (邵6,3067.81m)
槽状交错层理 (邵6,3068.61m) 25
板状交错层理
(真81,2613.79m)
26
波状纹层 (真1，2526.59m)
波状纹层 (邵6，3056.18m)
27
同生变形构造
(邵17 , 2350.62m)
块号：2 1 ～
9
23 9
取心井段：3616.12～3620.58m
岩性：灰褐色油斑粉砂岩
表2
8
一.掌握基础知识
1.4 岩心盒知识
但也有表3所示的情 况。此时取心井段的长 度不足一米或略大于一 米，一般这时取心井段 的长度的意思就是这一 盒岩心取心的长度，而 非本次取心的顶底深。
井号：沙31 第4盒
3.4 手绘相序图
用不同的宽度代表不同的岩性，按照一定的 比例尺，将岩心深度和岩性画在一起，然后用 光滑的曲线连接起来，就可以反映出取心井的 相序变化特征，分为正序和反序，有时也可出 现复合粒序。
2016-2017年地质学、古气候、古环境研究中各种岩心、岩屑及岩性图片（总结..
勘探开发、钻井过程中见到的各种岩心、岩屑图片照片名称：257_330443_9d2f20259cd6f4c照片名称：257_330443_aa65efc092e8a3b照片名称：257_330443_d2a2502b7f53b3d照片名称：257_351625_8c9f022592c87e4照片名称：主要为玻璃、晶体、岩屑碎片照片名称：东营凹陷陡坡带，盐22-22井，照片名称：东营凹陷陡坡带，某井，砂砾岩照片名称：交错层理及重荷构造（上：顶具冲照片名称：具滑塌作用的砾岩,砾石为白云石(照片名称：具珍珠构造的玻璃质岩石，岩心观照片名称：冲刷面照片名称：包卷层理照片名称：冲刷面和槽状交错层理照片名称：凝灰中粗砾岩，具平行层理，属湿照片名称：叠瓦构造块状砾岩，辫状河三角洲照片名称：吐哈油田特殊的熔岩——自碎照片名称：吐哈油田特殊的熔岩——自碎照片名称：吐哈油田玻基安山玄武岩1照片名称：吐哈油田安山岩风化裂缝照片名称：吐哈油田安山岩溶蚀孔洞照片名称：吐哈油田安山岩半充填缝照片名称：吐哈油田玻基安山玄武岩照片名称：吐哈油田火山角砾岩照片名称：吐哈油田火山角砾岩的砾间缝照片名称：吐哈油田灰绿色荧光玄武岩照片名称：吐哈油田灰绿色荧光玄武岩1照片名称：吐哈油田玄武岩构造裂缝照片名称：吐哈油田灰绿色荧光玄武岩2照片名称：吐哈油田灰绿色荧光玄武岩3照片名称：吐哈油田玄武岩完全充填缝：照片名称：吐哈油田自碎角砾状熔岩2照片名称：吐哈油田自碎角砾状熔岩1照片名称：吐哈油田自碎角砾状熔岩照片名称：吐哈油田玄武岩构造裂缝1照片名称：吐哈油田三塘湖盆地火山熔岩-块照片名称：吐哈油田三塘湖盆地火山角砾岩照片名称：含介形虫层泥岩1照片名称：含介形虫泥岩照片名称：含砾砂岩与发育平行层理的中砂岩照片名称：含泥砾细砂岩，具波状和平行层理照片名称：含气石英砾岩照片名称：含小砾的泥灰岩及砂屑灰岩照片名称：含砾砂岩，局部见溶洞，沿洞壁见照片名称：含砾砂岩，局部见溶洞，沿洞壁见照片名称：含砾砂岩，高岭石自形好，见晶间照片名称：含碳屑细砂岩照片名称：多孔玄武岩照片名称：基底片麻岩照片名称：城组；灰紫色凝灰角砾岩（火山渣照片名称：块状凝灰岩（牛东9-8井）：暗褐照片名称：层状凝灰岩：岩性均匀，可依稀分照片名称：岩心呈浅灰绿色，致密坚硬，基质照片名称：岩心疏松，有潮感，咸味淡，密闭照片名称：底层砾岩照片名称：岩性为粗-巨砾岩照片名称：岩心较疏松，断面干燥，无咸味，照片名称：延安组（4940，1814m）砂岩照片名称：微晶黄铁矿团块照片名称：成份中方解石约占70%，白云石约照片名称：成份中方解石约占70%，白云石约照片名称：擦痕照片名称：搅混构造。
岩心分析
氧
硅
图2-4 硅氧四面体面片
③八面体：指Al3+(或Mg2+)在中心、四周有六个阴离子 O2-或OH-构成的一个立体几何图形正好是 八个面，故称为八面体。因其由Al3+和O2组成，故又称它为Al- O八面体。
氧
铝、镁等
图2-5 单个铝氧（或氢氧）八面体
④八面体片：由八面体沿一个平面相互连接而成，
表2-1 岩心分析揭示的内容和所用的方法
内 孔隙度 容 常规条件 模拟围压 总孔隙度、连同孔隙度 总孔隙度 方 法 气测法、煤油饱和法孔隙度仪 CMS - 300全自动岩心分析仪 渗透率仪 CMS - 300全自动岩心分析仪 压汞或等温吸附法 气—水、油—气、气—油—水 油湿、水湿、中间润湿 类型、大小、形态、连通性、分布 大小、分布 粒度大小、分布 接触关系、成分、含量、成岩变化 产状 粘土矿物
绿泥石的结构化学式为：
｛Mg6［AlxSi8-xO20］(OH)4 ｝n-1· ｛（Mg6 –xAlx(OH)12｝n+
伊利石的一般结构式如下：
Kx+y(Al2-yMgy)(Si4-xAlx)O10(OH)2
图2-9 2:1型伊利石结构图
特点：
1.伊利石与蒙脱石不同之处是晶层内的阳离子交换量
比蒙脱石少。阳离子交换主要是Si-O四面体晶片内， 所以不均衡电荷主要在四面体片内，距离层间阳离子 很近，当结构层中出现阳离子K+时，便被紧紧地吸 附住，并恰好嵌在上下两个四面体晶片间氧原子的六 方网眼中(K+离子半径大约1.33×10-1nm，2个四面体 六方网眼半径为l.4×10-1nm，上下两个为2×1.4×101nm)形成一种强键，致使水存在时难以进入晶层间， 引起晶层的膨胀。所以伊利石是一种不膨胀的粘土矿 物。晶面间距(d001)为10×10-1nm。
各种地质构造、褶皱、断层标本图片

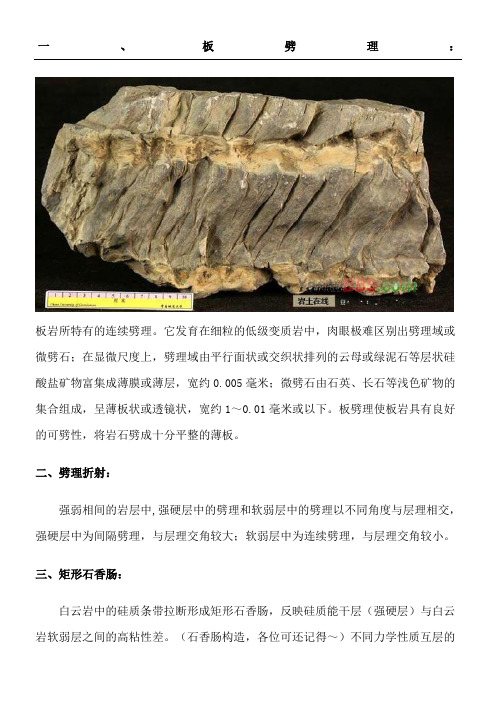

一、板劈理：板岩所特有的连续劈理。
它发育在细粒的低级变质岩中，肉眼极难区别出劈理域或微劈石；在显微尺度上，劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层，宽约0.005毫米；微劈石由石英、长石等浅色矿物的集合组成，呈薄板状或透镜状，宽约1～0.01毫米或以下。
板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。
二、劈理折射：强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交，强硬层中为间隔劈理，与层理交角较大；软弱层中为连续劈理，与层理交角较小。
三、矩形石香肠：白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。
（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。
软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。
在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。
四、透镜状石香肠：灰岩中相对强硬的白云岩形成的透镜状石香肠构造。
香肠体的两端有分泌的方解石充填，示压溶作用的存在。
五、挠曲：在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。
六、膝状褶皱：以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。
七、膝折：由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。
八、平缓褶皱：平缓褶皱是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱：翼间角为120°～70°的褶皱。
十、 W型对称褶皱：为石英岩中的W型对称褶皱。
中部褶皱较紧闭，向两侧逐渐开阔，褶皱转折端加厚，翼部减薄。
十二、不对称Ｎ型褶皱：不同褶皱层的褶皱形态的变化，强硬的硅质层（石英岩）具典型的相似褶皱的特点，较软弱的铁质层（富磁铁矿层）为顶厚褶皱。
常见地质构造图片及描述
一、板劈理：板岩所特有的连续劈理。
它发育在细粒的低级变质岩中，肉眼极难区别出劈理域或微劈石；在显微尺度上，劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层，宽约0.005毫米；微劈石由石英、长石等浅色矿物的集合组成，呈薄板状或透镜状，宽约1～0.01毫米或以下。
板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。
二、劈理折射：强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交，强硬层中为间隔劈理，与层理交角较大；软弱层中为连续劈理，与层理交角较小。
三、矩形石香肠：白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。
（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。
软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。
在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。
四、透镜状石香肠：灰岩中相对强硬的白云岩形成的透镜状石香肠构造。
香肠体的两端有分泌的方解石充填，示压溶作用的存在。
五、挠曲：在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。
六、膝状褶皱：以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。
七、膝折：由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。
八、平缓褶皱：平缓褶皱是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱：翼间角为120°～70°的褶皱。
十、W型对称褶皱：为石英岩中的W型对称褶皱。
中部褶皱较紧闭，向两侧逐渐开阔，褶皱转折端加厚，翼部减薄。
十二、不对称Ｎ型褶皱：不同褶皱层的褶皱形态的变化，强硬的硅质层（石英岩）具典型的相似褶皱的特点，较软弱的铁质层（富磁铁矿层）为顶厚褶皱。
岩心描述沉积相课件
细砂
粗粉砂
细粉砂
砾 砂 粉砂 粘土
巨砾 中砾 砾石 卵石
极粗砂 粗砂 中砂 细砂 极细砂
粗粉砂 中粉砂 细粉砂
极细粉砂
＞256 256～64 64～4
4～2
2～1 1～0.5 0.5～0.25 0.25～0.125 0.125～0.0625
0.0625～0.0312 0.0312～0.0156 0.0156～0.0078 0.0078～0.0039
多呈椭球体、球体
圆度与颗粒形态无关
30
碎屑颗粒的圆度
31
颗粒分选与定向
分选：碎屑岩中颗粒大小均匀的程度称为分选性或分选程度。 •分选好：主要粒级成分含量>75％ •分选中等：主要粒级成分含量为50～75％ •分选差：没有一种粒级成分能够超过50％
颗粒的定向：沉积物在介质作用下的排列方式
32
颗粒的支撑结构
某种对应关系的特征反射。 测井相：依据测井特征描述的一组岩石组合。
有人将相赋予岩性、沉积环境和大地构造位置意义：
复理石相：大陆边缘海洋重力流沉积物。
磨拉石相：在褶皱带上升期间和其后堆积于褶皱带内及其翼部
形成的陆相或浅海相沉积物。
7
• 沃尔索相律——相序递变规律——相律：
Wolth
只有在横向上成因相近并且紧密相邻而发育着的相，
1. 岩性标志 •颗粒组成与结构
•沉积构造
•垂向上的组合或序列关系
2. 古生物标志
•化石类型及其生态组合 •生物遗迹
•氧化还原性
3. 地球化学标志 •含盐性及其盐度
•酸碱性
18
1. 岩性标志
•颜色——反映沉积环境的氧化、还原性，水体深度、水动力 强度、沉积相带等。
(完整word版)岩心上的常见沉积构造
岩心上的常见沉积构造--以鄂尔多斯盆地延长组为例(2012-08-12 08:59:31)转载▼标签：杂谈前段时间在西峰岩心库看完岩心之后，忽然对岩心上的沉积构造非常感兴趣，每天下班回来闲暇之余总想打开沉积构造图集看看。
沉积构造是判断储层古流向、沉积介质、水动力状况、沉积环境以及沉积物所经历的物理、化学和生物作用的重要标志，并且对油气储层的非均质性有重要影响。
但在岩心上观看沉积构造还是有一定难度的，很多前来观看岩心的同事或学生在描述岩心的时候都遇到一些觉得模棱两可的沉积构造不知如何正确加以描述。
几年前，曾有幸结识一位老师，并从他那里收集到一些珍贵的附有详细说明的延长组岩心照片，可以用来作为学习岩心观察的教材。
今天，我在网上收集了部分常见沉积构造词条，并将从老师那里收集到的岩心照片加以整理，提供给喜欢沉积构造研究的同事们共同学习和欣赏。
摘自中国地学网的一组词条：沉积构造的分类：目前对沉积主要有两种分类方案，一是构造形态分类，另一是构造成因分类。
我们采用构造形态结合成因分类，大类按成因划分，次一级分类按分布和形态划分（见下表）。
物理成因的及生物成因的构造均为原生构造，化学成因的构造可有原生的如同生结核，也可有次生成因的如缝合线、叠锥等。
另外，还有几种成因结合的复合成因构造。
沉积岩构造的分类表物理成因构造化学成因构造生物成因构造流动成因构造同生变形构造暴露成因构造一、层理构造块状层理韵律层理粒序层理水平层理平行层理波状层理交错层理二、层面结构重荷模构造包卷构造砂球和砂枕构造碟状构造柱状构造滑塌构造干裂雨痕冰雹痕泡沫痕流痕结核缝合线叠锥晶体印痕成岩层理生物遗迹构造层理构造概述层理构造是沉积岩中最重要的一种构造。
它是沉积物沉积时在层内形成的成层构造。
层理由沉积物的成分、结构、颜色及层的厚度、形状等沿垂向的变化而显示出来。
层或一个单层是在基本稳定的介质条件下沉积的一个单元，表示最小的岩石地层单位，它由成分上基本一致的沉积物组成。
侵入岩主要岩石类型的结构特征及照片图版
侵入岩主要岩石类型的结构特征及照片图版附侵入岩主要岩石类型的结构特征及照片图版一、超基性侵入岩（P.39）二、基性侵入岩（P.40）三、中性侵入岩（P.40）四、酸性侵入岩（P.41）照片说明及图版（P.43~P.47）附侵入岩主要岩石类型的结构特征及照片图版为便于与火山岩相比较，这里特将各类侵入岩代表性岩类的主要结构特征介绍如下：侵入岩属显晶质结构，根据矿物颗粒绝对大小又分为：（1）粗粒结构晶粒直径＞5mm；（2）中粒结构晶粒直径5-2mm（或5-1mm）；（3）细粒结构晶粒直径＜2mm（或＜1mm）。
颗粒更细小，＜0.2mm（或＜0.1mm）者称微粒结构；而颗粒很大，粒径＞1cm者则称巨晶或伟晶。
实际上，岩石中矿物颗粒都一样大小者比较少见，这里指的粒径是指岩石中最主要矿物的一般大小。
一、超基性侵入岩超基性岩以SiO2含量＜45%及不含石英为特征。
超基性侵入岩具代表性的岩石为橄榄岩和辉石岩等。
1、矿物成分主要矿物：橄榄石和辉石。
橄榄石为镁橄榄石（FO 100-90）和贵橄榄石（FO 90-70）；辉石为富镁斜方辉石（顽火辉石、古铜辉石及紫辉石）和富钙单斜辉石（透辉石、普通辉石、异剥石）。
次要矿物：角闪石、黑云母，偶见斜长石。
副矿物：尖晶石类、铬铁矿、钛铁矿、磷灰石和磁铁矿。
2、主要结构（1）半自形粒状结构组成岩石的矿物颗粒按结晶习性发育一部分规则的晶面，其他的晶面发育不好而呈不规则形态。
若岩石主要由这些半自形晶构成，则称半自形粒状结构（照片1）。
（2）粒状镶嵌结构是超基性岩中常见的结构，粒状矿物近等轴形，被此呈直线镶嵌接触（照片2、3）。
（3）网状结构这是橄榄石遭受蛇纹石化的次生结构。
特征在于开始是蛇纹石呈网格状贯穿整个切面，网眼中仍保留有未蚀变的橄榄石，这就是网状结构（或网状构造）（见照片2、3）。
变化剧烈时，整个橄榄石切面会被蛇纹石和磁铁矿混合物所取代，但橄榄石原有的轮廓仍可察见。
二、基性侵入岩基性岩岩石化学成分是SiO2含量为45-53%，以富CaO、Al2O3、MgO、FeO、Fe2O3，贫碱、（K2O+Na2O）含量约4%±为特征。
岩心和露头
玛纳斯河红沟SQ4层序水进体系域下部一个大型水分流河道相 砂体的纵、横向相变样式，底部为巨型的冲刷、侵蚀面，幅度在 5-2米左右，由巨厚块状含砾粗砂岩组成，内部具有数个准层序。
分流河道砂 夹数层数厘米厚泥岩 交错层层系高半米
饱含油中-粗砂岩，底部见冲刷面，ZW2，1215m
交错层理中粗砂岩，饱含油，
二、典型沉积相类型及特征
3、三角洲沉积体系
② 三角洲前缘亚相 （水下斜坡）
• 水下分支河道：河道 变浅而宽。 • 水下天然堤 3）三角洲沉积相类型及特征
三角洲沉积特征表
• 河口砂坝（心滩）： 位于分支河道河口处， 沉积物大量堆积，同时 受湖泊水影响较大； • 远砂坝：河口较远前 缘部分，水流大时，增 大沉积物，细—粉砂；
4）牛轭湖亚相：河流改道 结果
现代曲流河沉积——玛纳斯河
b.边滩（点砂坝、曲流砂坝）沉积
河道砂坝发育，宽、浅、急 砂质辫状河、砾石质辫状河 曲流河中最重要的砂体类型
波痕平面观，锤把指示古流向 照片27 含油砂层侧向尖灭。在尖灭点附近可见枕状油砂透镜体，尖灭体左端 可见直径约1m的灰质砂岩团块。摄于II区石炭系天窗以东50m处。
砂岩中含暗色泥砾、泥岩撕裂屑及再沉积的砂岩、泥岩砾石
主要岩相组合类型
鲍玛序列 含砾砂岩相 块 状 含砾砂岩相
块状砂岩相
斜层理砂岩相
平行层理砂岩相
具搅混构造 泥质砂岩相
加拿大多伦多安大略湖
现代沉积 1982
砾石长轴的叠瓦状排列（密度流）
上部砂丘，高角度前积层理，下部冲洗波痕
冲流滩前积层理向陆
② 浊流的来源
a.水下滑坡：大陆坡，扇三角洲前缘，三角洲前缘，近岸水下扇等，尚未固结成岩， 当受到突发性水流作用，发生滑坡，形成浊流沉积。 b. 河流洪水：季节洪水中含有大量悬浮状态泥砂，密度较大，在湖（海）边缘，由 于陡坡或或者地下水道，可以一直流入湖中央或低凹部位沉积下来。
130张野外地质构造实拍图，经典、直观、一眼看懂！
130张野外地质构造实拍图，经典、直观、一眼看懂！2018-05-14 13:54剪节理视域宽度2m，图示岩层发育近乎正交的两组剪节理，将其分割为方形的岩块，沿着节理缝还有方解石岩脉充填。
大型褶皱视域宽度200m，逆冲推覆过程中往往会通过褶皱调节应力。
图示为挤压应力背景下形成的大型不协调褶皱。
不整合视域宽度50m，不整合面上覆二叠纪水平石灰岩，下伏晚元古代的倾斜石灰岩，沉积间断为约300个百万年。
劈理折射视域宽度3m，劈理穿过不同能干性的岩层时，劈理面的角度会发生变化。
在强硬层中，劈理与层理的夹角较大，在软弱层中，劈理与层理的夹角较小。
图示浅色的砂岩属于强硬层，几乎不发生发劈理，暗色的泥岩属于软弱层，劈理高度发育。
断层面的擦痕和阶步视域宽度20cm，岩体发生错断后有明显位移，接触面也会断层滑动中留下粗糙不平的擦痕，沿着断层面会有方解石等矿物沿滑动方向呈纤维状生长，然后被拉断而形成一些微小阶梯断口和微细断口，可以用于指示断层运动方向。
不对称的S型布丁构造视域宽度1m，图示为石英脉形成的不对称S型布丁，与鞘褶皱有关，主体布丁下可见封闭状岩脉环，顶部的剪切方向为从左向右。
布丁的肿缩现象视域宽度40cm，韧性差异相差较小的岩层形成布丁时，相对强硬层（白色）局部收缩而不断离，而相对软弱层（灰色）在布丁的颈部收缩处形成小型褶皱。
古水流的线状构造视域宽度2m，河流动力拖拽河床底部岩石运动，留下顺着水流方向长条状凹槽，后来被沉积物充填，形成了线状构造的印模，可以指示水流方向和沉积方向。
鱼骨状交错层理视域宽度50cm，两套交错层理表现出相反的倾向，这是水流方向反复动荡形成的典型特征，一般是潮汐成因。
上面和下面的平行层理表明了很强的水动力。
10斜层理视域宽度40cm，一系列纹层斜交于层系界面，一般形成于动荡的水或者风动力环境中，可以指示其流动方向。
图示斜层理的下部缓慢沉积，与层系界面相切，上部被侵蚀，与层系界面相交。
