汽车厚板料零件冲压成形分析及回弹计算
汽车厚板料零件冲压成形分析及回弹计算作者：中国第一汽车集团富壮王广盛摘要：汽车上板厚大于5mm 的厚板料零件的冲压成形CAE技术在材料、工艺、计算和评估等方面都与薄板料零件有所不同，基于MSC.Marc 软件并结合作者在厚板料零件冲压成形CAE 分析方面的实际工作，对计算模型建立时需注意的问题如单元选择、单元划分、屈服准则、硬化曲线、工况设定和回弹计算等进行了详细说明，并对厚板料零件上的伸长类翻边结构的成形极限问题进行了探讨。
关键词：厚板料；冲压成形；成形极限；CAE引言随着我国汽车板料零件设计、制造水平的不断提高，薄板料零件冲压成形CAE 技术的应用已日趋成熟，相关产品的设计和制造部门针对不同软件及计算方法建立起了对应的材料、工艺、计算和评估方面的标准和规范。
这些标准和规范经过实践的检验和修正，目前在产品设计和生产制造环节中得到了广泛应用。
与薄板料零件不同，对于板厚大于5mm 的厚板料零件，例如商用车车架横梁、纵梁和加强板类零件，其在冲压成形、失效判定和回弹计算方面还没有一个明确的计算方法和分析思路，应用也远不如薄板料零件冲压成形CAE 技术广泛和成熟，这是与厚板料零件冲压成形的特点及其CAE 技术有关的。
目前国内针对这方面的研究相对少，这部分工作也有进一步研究和完善的必要，为此作者将近年关于厚板料零件冲压成形CAE 技术方面的工作进行了总结，并对其中一些具体问题进行了深入探讨。
当然由于个人能力有限并且所面对问题又是行业内公认的“顽疾”，因此所做的工作远没有达到解决精确回弹计算的程度。
本文所讨论的相关内容都是基于MSC.Marc 平台的，选择MSC.Marc 软件除了非线性计算功能方面的考量外，更主要的是作者有十年以上该软件的使用经验，对于成形和回弹计算模型的精度和效率的控制有一定把握。
1 厚板料零件冲压成形及其CAE 技术的特点与薄板料零件相比厚板料零件在冲压成形及其CAE 技术方面有如下特点：1)从材料方面讲，厚板料零件的材料一般采用热轧碳素钢板或热轧低合金高强度钢板。
与冷轧薄板料相比，热轧厚板料的表面质量差、厚度公差大、材料力学性能不稳定，并且由于材料的延伸率较低，获得有效硬化曲线数据的应变范围较窄(工程应力达到抗拉强度之前的部分有效)，硬化曲线一般不采用真实应力应变曲线，而是采用幂指函数来替代。
2)厚板料零件一般是以梁类结构件为主，其成形方式主要为弯曲，并伴有局部的伸长类或压缩类翻边，少数情况下还包括胀形。
成形时一般不采用压边圈，但都有背压垫，冲压工艺设计相对简单。
单从判定零件冲压结构工艺性角度而言，通过经验数据和简单的一步法计算即可实现，因此一般不需要经过冲压成形CAE 评估。
图1 为一汽某商用车车架纵梁的端部结构。
图1 一汽某商用车车架纵梁端部结构虽然厚板料零件冲压成形CAE 评估的需求相对于薄板料零件要少得多，但随着厚板料零件材料强度级别的不断提高，回弹所造成零件尺寸精度的问题越来越严重，模具设计和后期的工艺调试都要求对零件回弹的性质及大小有所了解，以便采取相应的对策和补救方案。
因此，厚板料零件冲压成形CAE 技术的工作重点在于对零件回弹趋势的准确判断和对其量值的合理估算。
图2 为一汽某商用车车架纵梁的回弹计算结果。
图2 一汽某商用车车架纵梁回弹计算3)对于厚板料零件，其弯曲半径与板厚之比一般都很小，板厚方向的应力及其应力变化不容忽视，即弯曲部位的应力状态为三向应力状态。
因回弹计算时弯曲部位的应力状态对回弹变形影响极大，故不宜采用壳单元进行厚板料零件成形及回弹计算。
另外，采用实体单元将会给动力显式算法带来麻烦。
因为动力显式算法中的临界时间步长与单元上两节点间的最小距离成正比，采用实体单元后(一般料厚方向上的单元要分3 层以上)临界时间步长将大大减小，从而使计算费用大幅提升。
并且由于弯曲成形时边缘较大面积的坯料处于自由状态，为了有效控制动力响应问题，凸模虚拟速度一般要小于2m/s，这将进一步增加计算时间，增大计算成本。
4)成形失效开裂判定准则是冲压零件能否通过成形性评估的主要依据，从目前情况看厚板料零件成形失效开裂判定准则还不十分完善，而对于薄板料零件成形的FLD 图则很难直接用于厚板料零件的成形性分析，尤其是冲裁后坯料边缘存在硬化和撕裂情况下的成形极限判定。
2 计算模型建立时需要注意的问题2.1 单元选择MSC.Marc 软件有两种单元供厚板料零件冲压成形CAE 分析时选用。
一种是普通实体单元，另一种是实体厚壳单元。
实体厚壳单元是基于选择性缩减积分和假定应变技术的[1]，由于是八节点拓扑结构，因此可以实现板料内外两侧的双面接触。
实体厚壳单元采用平面内一点积分，而厚向的积分点数可由用户来指定。
实体厚壳单元能够较好的分析弯曲圆角部位的塑性变形，但对于伸长类或压缩类翻边部位如果单元密度不够，则无法准确追踪塑性应变的梯度，这将直接影响到零件回弹计算中扭转变形的趋势和量值。
另外，实体厚壳单元在使用Hill1948 和Barlat1991 屈服准则时可能会存在一些问题[2]。
图3 和图4 为采用同等平面单元密度、不同单元类型时横梁伸长类翻边部位的应变分布和回弹计算结果。
普通实体单元实体厚壳单元注：为了便于说明应变梯度，在显示设定上作了相应放大处理图3 采用同等单元密度不同单元类型时伸长类翻边部位的应变分布普通实体单元实体厚壳单元注：为了便于说明回弹变形，在显示设定上作了相应放大处理图4 采用同等单元密度不同单元类型时厚板料零件的回弹计算结果针对上述情况，对于那些以弯曲变形为主、伸长类或压缩类翻边变形程度比较弱的情况，推荐采用实体厚壳单元。
对于那些伸长类或压缩类翻边变形程度比较大的厚板料零件，分析时还是建议采用普通实体单元。
通常情况下实体厚壳单元偏“软”，普通实体单元偏“硬”，实际回弹变形可能介于二个计算结果之间。
2.2 单元划分计算模型建立时首先遇到的问题是坯料单元划分。
对于厚板料零件成形用坯料单元的划分通常应保证：1)弯曲圆角部位的单元其位向应与弯曲轴线垂直。
这是因为三维实体单元为避免刚硬问题而采用了假定应变技术，而假定应变技术对单元的形状比较敏感[3]，为了保证成形计算时的应力结果的准确性，尽可能使单元位向与主应力方向一致。
2)弯曲圆角部位应至少保证四个单元，这对于弯曲圆角部位的应力梯度影响非常大。
3)有拉伸和压缩变形的部位细分单元，即伸长类或压缩类翻边部位的单元应当细化。
4)采用普通实体单元时，板料厚度方向分层推荐4 层，最少3 层。
采用实体厚壳单元时，厚向积分点数为7。
这一要求是为了准确描述回弹后零件厚向残余应力分布状态的，图5 为回弹后零件断面上的残余应力分布。
图5 回弹后的应力状态5)单元长边与短边的比值尽可能的小，一般要控制在3 以内[4]。
这一要求是为了避免数值计算误差、确保计算精度的。
2.3 屈服准则MSC.Marc 软件中用于板料成形的屈服准则有Von Mises、Hill 1948 和Barlat 1991，对于钢板类冲压零件经常使用的是Hill1948 屈服准则。
MSC.Marc 软件需输入的材料各向异性参数有R0、R45、R90、Y45 /Y0 和Y90 /Y0。
其中Y45 /Y0和Y90 /Y0 可按式(1)计算。
定义坯料轧制方向时，对于普通实体单元只能利用3D ANISO 方法进行设定，其中第一矢量方向为轧制方向，第二矢量方向为坯料平面内垂直于第一矢量的方向。
对于实体厚壳单元，可以利用XY PLANE、YZ PLANE 或ZX PLANE 方法设定轧制方向，轧制方向为坯料平面与所选中平面的交线。
2.4 硬化曲线需要进行回弹计算的厚板料零件成形分析，材料参数最好输入真实硬化曲线。
因为弯曲截面上应力分布与硬化曲线形状相一致，如图6 所示，为保证弯曲截面上的应力分布更加准确，推荐输入材料硬化曲线。
图6 弯曲截面上的应力分布但是考虑到材料延伸率较低，获得有效硬化曲线数据的应变范围比较窄，硬化曲线采用真实应力应变曲线有一定困难，因此一般都采用幂指函数来替代。
式(2)、式(3)和式(4)给出了几个根据σs、σb 和n 值进行材料硬化曲线估算的公式。
首先，材料硬化曲线假定为幂指函数形式：根据单向拉伸试验σb 的定义和分散性失稳理论可得到：其中：e = 2.718。
通常情况下，材料的实际强度要大于标准给定值30～50MPa，而对于σs 大于345MPa 的普通高强度钢板，一般硬化指数n ≈ 70/σs[5]。
2.5 工况设定按厚板料实际冲压成形过程建立工况，即成形计算模型应包括三个工况：1)凸模固定，背压垫加背压力；2)凸模向下运动，背压垫保持背压力；3)凸模行程到位以后背压垫固定，凸模施加校形力。
模型各部件如图7 所示。
三个工况中凹模始终固定不动。
为了实现凸模和背压垫加载时力和位移之间的转换，凸模和背压垫需要采用控制节点。
图7 厚板料零件成形分析计算模型2.6 回弹计算厚板料零件的回弹计算可以按实际情况将零件从模具中退出，但此时应注意接触分离力的容差设定，处理不好易产生分离拉应力的问题，并且计算时间也较长。
目前通常采用的办法是首先计算成形，导出结果数据后计算回弹。
如果存在回弹计算求解不收敛的问题，则将回弹计算工况与成形分析工况合在一个模型内，在回弹计算工况中采用载荷逐步释放的方法，这样可以提高求解的稳定性。
回弹计算时为了避免出现因约束点设计不合理而造成对零件的过分约束，从而导致回弹计算结果不准确，推荐采用弹性地基约束零件的刚性位移，如图8 所示，弹性地基刚度可设为1MPa。
图8 弹性地基约束考虑到回弹计算的求解精度，最大迭代次数应设为100，相对力和位移残差应≤ 0.01。
3 厚板料零件成形分析时的失效判定对于厚板料零件，其主要失效开裂形式为伸长类翻边开裂和小圆角外层开裂。
对于后者，结构设计人员在零件设计时就给予足够重视，一般不会出现问题，而伸长类翻边开裂即成为厚板料零件成形开裂的主要形式。
对于薄板料零件，其失效开裂主要依据FLD 图来判断。
对于软钢板和普通高强度钢板，FLD 图的形状基本上一致，只是平面应变状态下的极限点( FLD0 )位置不同，如图9 所示。
FLD0 一般与材料的n 值和料厚有关，而料厚的影响是由应变速率敏感系数m 值决定的[6]。
当m=0 时，料厚对FLD0 无影响；当m > 0 时，料厚越大FLD0 也越高，但随着料厚增大FLD0提高的速度变缓。
式(5)为汽车用软钢板FLD0 的计算公式[7]。
将式(5)直接用于厚板料高强度钢板时发现FLD0 明显偏高，与实际情况不符。
这主要是因为对于软钢板和普通高强度钢板，随着材料强度的提升其m 值有降低的趋势[8]。
而对于厚板料高强度钢板，其m 值已接近0，因此料厚对FLD0 的影响可以忽略，此时FLD0 近似等于n 值(Hill 集中性失稳理论)。
汽车车门内板冲压成形工艺分析
汽车车门内板冲压成形工艺分析•该文分析了某轿车车门内板的成形工艺及易产生的缺陷，并据此制定了其合理的冲压工艺方案。
文章通过对拉延成形过程的模拟与分析，得出了合理的工艺方案，目的是为类似零件工艺方案的制定提供参考。
汽车覆盖件具有尺寸大、相对厚度小、形状复杂等特点，决定了在冲压成形中板料变形的复杂性，变形规律不易被掌握，不能定量地对主要工艺参数和模具参数进行计算，在工程实践中还主要运用经验类比来进行冲压工艺设计。
一、冲压工艺制定1.零件工艺分析图1所示为某轿车车门内板零件图，材料为St14，料厚0.8mm。
从图可以看出，该零件形状复杂，高差较大，局部成形较多，板料的变形不是单纯的拉延成形，而是存在一定程度的胀形变形，是典型的汽车覆盖件。
图1中的a和b处，由于窗框部分进行内工艺补充后，形成了零件的反成形形状，这部分形状的成形一般不能靠外部材料进行补充，只能靠该部分板料的胀形成形来实现，胀形成形深度较深，a和b处大约有20mm左右，且转角部R较小，因此在拉延成形过程中很容易出现破裂。
在零件的c处，存在大约12mm高的台阶，此部分若在第一次拉延过程中直接成形，则压料面可能有以下两种分法：(1)将c部分作为压边面的一部分，即将分模线分在零件侧壁圆角处，这样由于台阶对板料的进料阻力较大，易导致零件在拉延过程中可能产生破裂;(2)将c部分作为凸模的一部分，即将分模线分在c部分外侧的法兰上，则在拉延过程中该区域的板料是悬空的，在径向拉应力和切向压应力的作用下，材料集中收缩到此处，可能导致零件的该部分起皱，甚至有迭料的可能。
由上面的工艺分析可知，该覆盖件成形难度大，成形工艺较复杂。
图1 某轿车车门内板零件图2.工艺方案的制定产品冲压成形工艺的确定过程，就是分析和预测板料在变形过程中可能产生的缺陷，并采取一定的措施，以消除和防止冲压缺陷，同时考虑制造能力、冲压设备、投资成本等因素。
根据本零件的工艺性和本身的结构特点，结合实际生产情况，车门内板的工艺过程如下：拉延+切角;二次拉延+切边+冲孔;切边+冲孔;侧切+侧冲孔翻孔+冲孔+整形;整形+冲孔。
汽车冲压件回弹补偿
*适当的初始板料单元尺寸和自适应精度（最少4个单元在一个半径周围）。如果可能话，好的一致性的网格应该增加接触的平滑度和面的光顺性。
*通过足够的积分点数在板材厚度方向上，以充分捕捉弯曲应力（在变薄的区域最少7个积分点，在增厚区域增加积分点）
图4a.铝行李箱盖测量位置
行李箱
图4b依据标称形状补偿前和补充后的几何偏差
图4a和4b示出了铝行李箱盖内板基于全局缩放方法模具补偿技术的基准问题＃1的应用方法。进行对全局范围因子五次迭代调整后，某些局部区域的补偿仍不能满足公差的要求。需要对这些区域的拐角处进行额外的手动补偿。图4b示出了CMM检查前和补偿后的部分结果。结果表明，大多数回弹在整流罩区域被补偿（点1-7），而水下降区域（分10-18）附近超过4毫米偏差减小到1.7毫米。
图3退火对回弹的影响
该GBSC是标称模具的几何形状的变形，使得在成形工序之后零件的回弹补偿后形状同设计形状相匹配。几何补偿可以对整个模面或局部重点区域模面进行补偿。GBSC的普遍做法通常包括：1）基于该模面的标称模面进行成形和回弹计算，2）用选定的全局缩放因子修改模面，其中基于线性扩展的回弹位移矢量的模面补偿，3）基于所述补偿模面的成型和回弹计算。4）第3步回弹补偿后的形状和标称零件形状进行比较。如果不满足尺寸公差，将需要从第1步迭代到第4 步。对于具有相对较小弹性变形恢复量的零件，全局缩放补偿方法可以多次迭代后补偿模面。经补偿的模面通常可以形成满足尺寸公差要求的部件。
3. D.Y. Yang and S.W. Lee, An Assessment of NumericalParameters influencing Springback in Explicit FiniteElement Analysis of Sheet Metal Forming Process, J.Maters. Processing Technology, 80-81, pp. 60-67 (1998).

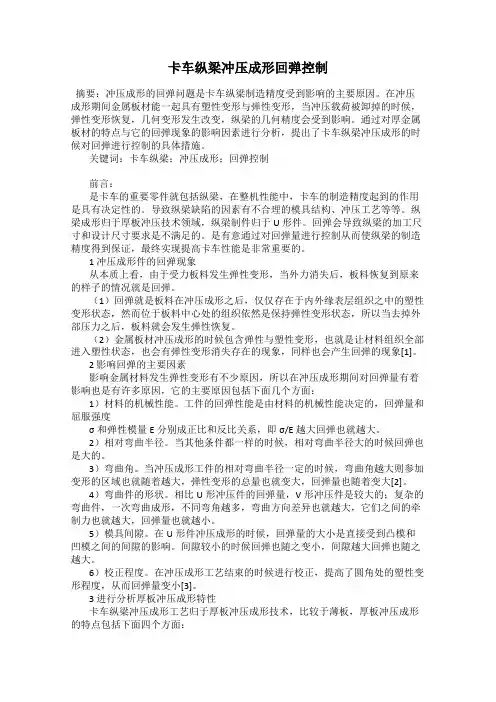

卡车纵梁冲压成形回弹控制
卡车纵梁冲压成形回弹控制摘要：冲压成形的回弹问题是卡车纵梁制造精度受到影响的主要原因。
在冲压成形期间金属板材能一起具有塑性变形与弹性变形，当冲压载荷被卸掉的时候，弹性变形恢复，几何变形发生改变，纵梁的几何精度会受到影响。
通过对厚金属板材的特点与它的回弹现象的影响因素进行分析，提出了卡车纵梁冲压成形的时候对回弹进行控制的具体措施。
关键词：卡车纵梁；冲压成形；回弹控制前言：是卡车的重要零件就包括纵梁，在整机性能中，卡车的制造精度起到的作用是具有决定性的。
导致纵梁缺陷的因素有不合理的模具结构、冲压工艺等等。
纵梁成形归于厚板冲压技术领域，纵梁制件归于U 形件。
回弹会导致纵梁的加工尺寸和设计尺寸要求是不满足的。
是有意通过对回弹量进行控制从而使纵梁的制造精度得到保证，最终实现提高卡车性能是非常重要的。
1 冲压成形件的回弹现象从本质上看，由于受力板料发生弹性变形，当外力消失后，板料恢复到原来的样子的情况就是回弹。
（1）回弹就是板料在冲压成形之后，仅仅存在于内外缘表层组织之中的塑性变形状态，然而位于板料中心处的组织依然是保持弹性变形状态，所以当去掉外部压力之后，板料就会发生弹性恢复。
（2）金属板材冲压成形的时候包含弹性与塑性变形，也就是让材料组织全部进入塑性状态，也会有弹性变形消失存在的现象，同样也会产生回弹的现象[1]。
2 影响回弹的主要因素影响金属材料发生弹性变形有不少原因，所以在冲压成形期间对回弹量有着影响也是有许多原因，它的主要原因包括下面几个方面：1）材料的机械性能。
工件的回弹性能是由材料的机械性能决定的，回弹量和屈服强度σ和弹性模量E分别成正比和反比关系，即σ/E 越大回弹也就越大。
2）相对弯曲半径。
当其他条件都一样的时候，相对弯曲半径大的时候回弹也是大的。
3）弯曲角。
当冲压成形工件的相对弯曲半径一定的时候，弯曲角越大则参加变形的区域也就随着越大，弹性变形的总量也就变大，回弹量也随着变大[2]。
4）弯曲件的形状。
汽车纵梁冲压回弹的分析研究！
汽车纵梁冲压回弹的分析研究！广告【美国】MY FASHION DESIGN 925银项链女立体魔方仿水晶项链吊坠MYN16213云小豆¥298.00摘要：载重汽车车架纵梁是汽车最重要的承载部件之一，纵梁在压弯过程中，由于所用钢板强度较高，制件很长，冲压成形卸载后发生的U型截面侧壁的外扩和内缩（横向回弹）、U型截面的扭转以及纵向端头翘曲（纵向回弹）等问题，造成车架铆接后，整体形位尺寸超差，车架的对角线尺寸超差。
这些超差严重影响了生产效率和汽车的整车可靠性。
为消除以上问题，保证汽车装配的顺利进行，提高产品品质、提高产品的可靠性，针对上述问题利用DYNAFORM数值模拟软件进行了研究分析，找出了纵梁的回弹规律，并根据计算结果提出了模具改进方案。
关键词：纵梁；回弹；翘曲；有限元分析；数值模拟前随着我国汽车工业和模具制造业的飞速发展，数字化、自动化、高效化已成为21世纪工业制造业的发展趋势。
汽车模具CAD/CAE/CAM技术是当今国际上用于解决汽车车身模具关键问题的高新技术。
目前，发达国家十分重视结合本国实际独立自主地开发自己的3C 技术，而我国汽车覆盖件和模具工业与国外的最大差距就在于此。
中国汽车工业要想在未来瞬息万变、竞争激烈的国际市场中处于有利的地位，就必须具备车型的系统化开发能力与现代化设计和制造手段，其中关键部分之一就是模具设计及其工艺设计与分析。
在模具设计与工艺设计与分析过程中，回弹问题是到目前为止还未得到解决的世界难题。
它对于拉延模、翻边模以及切边模的型面设计与模具制造以及产品件能否保证尺寸精度和成形品质，直至对整车的品质都有重要影响。
由于大型冲压件形状复杂，难于事先确定其回弹量和坯料形状，往往需要花费大量时间进行反复实验，致使模具调试时间长，加工品质低，制模成本高，且要耗费大量的人力、物力。
而对板材成形回弹和坯料形状等进行数值模拟研究，不仅具有理论价值，而且具有重要的实际意义。
1、纵梁回弹缺陷及产生机理汽车纵梁是重要的承载部件，它是由两个简单U型截面的内外板组装而成。
回弹模拟
常用的有动态显式算法和静态隐式算法。动态显式
算法效率高、稳定性好，适于计算各种复杂成形问 题，但用于回弹计算时效率极低。静态隐式算法在 求解大型成形问题时效率低、收敛性差，但求解回 弹问题时其效率极高，往往经过一步或数步迭代即 可获得很好的结果。
从求解过程看，回弹问题一般采用两种求解 方法。第一种方法是工具（冲头、模具）与 冲压方向的逆向移动，并且开始计算直到没 有节点接触到工具为止。第二种方法是利用 节点力f代替几何接触工具，f的值等于反作 用力，首先针对所有的节点，再加上边界条 件：△f=－f，最后开始计算直到所有节点 的力都消失。这两种方法计算出来的结果几 乎没有差别，但它们的计算时间和步长是不 同的。由于第一种方法每一步都需要进行接 触分析，故计算时间和步长较多。
板成形回弹过程的计算机模拟
板材回弹模拟的意义
板材成形过程中普遍存在有回弹问题，特别在弯曲和浅拉深
过程中回弹现象更为严重，对零件的尺寸精度和生产效率造
成极大的影响，轿车覆盖件就是典型的例子。零件的最后回 弹形状是其整个成形历史的累积效应，而板材成形过程与模 具几何形状、材料特性、摩擦接触等众多因素密切相关，所 以板材成形的回弹问题非常复杂。这类问题必须借助数值模 拟技术，用有限元方法(FEM)来解决。
模拟纵梁成形过程图
成形后厚度的分布
(a) 汽车纵梁成形后厚度分布图
从图（a)厚度分布中可以看出，汽车纵梁成形 后厚度没有发生大的差异，只在四个转角处发 生了明显的厚度变化。之所以在转角处发生明 显的厚度的变化，是由于毛坯的长度大于压弯 后翼面的长度，在压弯过程中，有多余的金属 存在。从毛坯形状图（b）中可以发现在四个 转角A、D、G、J处，多出一个三角形面积材 料，这就使得翼面上有多余的金属存在。这部 分多余材料在成形中，一部分有向横向断面展 开的趋势，一部分有增加板材厚度的趋势，另 外还有一部分沿着纵向展开的趋势。在四个三 角形的A、D、G、J处顶点厚度变小，而该点 的对边，即多余材料的边则增厚。在成形终了 时，LM边处的厚度最厚，为7.16mm，而A点 的厚度最薄，为6.86mm。最厚的地方与最薄 的地方的厚度相差0.3mm。

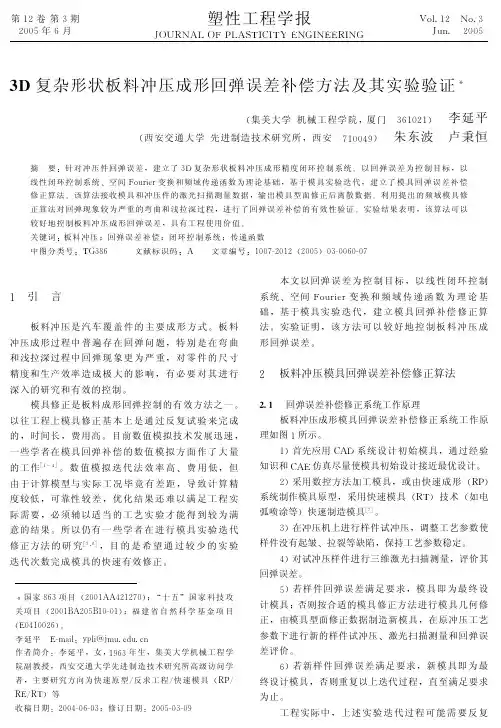

3D复杂形状板料冲压成形回弹误差补偿方法及其实验验证
( ) #
