材料分析方法
材料分析方法总结
材料分析方法总结材料分析方法是一种用于研究材料性质和品质的科学手段。
随着科技的不断进步，各种材料分析方法也不断涌现，为我们认识材料的微观结构和性能提供了强有力的工具。
本文将就几种常见的材料分析方法进行简要介绍和分析。
一、X射线衍射（XRD）X射线衍射是一种通过材料中晶体的结构信息而研究物质性质的方法。
当X射线照射到晶体上时，由于晶体的晶格结构，X射线会发生衍射现象，形成特定的衍射图样。
通过分析和解读衍射图样，我们可以获得晶体的晶胞参数、晶体结构和晶体取向等信息。
该方法非常适合用于分析晶体材料、无定形材料和薄膜等样品的结构特性。
二、扫描电子显微镜（SEM）扫描电子显微镜是一种利用电子束与物质相互作用产生的信号来观察和分析材料微观形貌和结构的仪器。
相比传统光学显微镜，SEM具有更高的分辨率和放大倍数，可以观察到更小尺寸的样品结构和表面形貌。
通过SEM的图像分析，可以得到材料表面形貌、粒径分布、表面缺陷和微观结构等信息，对于材料的微观性能研究和质量控制具有重要意义。
三、傅里叶变换红外光谱（FTIR）傅里叶变换红外光谱是一种通过检测材料在红外波段的吸收和散射谱线，来研究材料组成和化学结构的方法。
物质的分子具有特定的振动模式，当红外辐射通过样品时，根据样品对不同波长的红外辐射的吸收情况，我们可以获得样品分子的化学键、官能团和其他结构信息。
因此，FTIR可用于鉴定和分析有机物、聚合物和无机物等材料。
四、热重分析（TGA）热重分析是利用材料在升温或降温过程中质量的变化来研究材料热特性和失重行为的方法。
在TGA实验中，材料样品被加热，同时装有高精度天平的仪器记录样品质量的变化。
通过分析反应前后质量变化曲线，我们可以推断样品中的各类组分和反应过程。
TGA在材料的热稳定性、相变行为、降解特性和组分分析等方面起着重要作用。
五、原子力显微镜（AFM）原子力显微镜是利用探测器的探针扫描物体表面的力的变化来观察样品的表面形貌和研究材料的物理性质。
材料分析方法有哪些
材料分析方法有哪些材料分析方法是指对各种材料进行结构、性能、成分等方面的分析和测试的方法。
在工程实践和科学研究中，材料分析是非常重要的一环，它可以帮助我们更好地了解材料的特性，为材料的设计、选择和应用提供参考依据。
下面将介绍一些常见的材料分析方法。
首先，光学显微镜是一种常见的材料分析工具，它可以通过对材料进行放大观察，来分析材料的晶体结构、表面形貌和断口形貌等信息。
光学显微镜适用于金属、陶瓷、塑料等材料的分析，是材料分析中的常用手段之一。
其次，扫描电子显微镜（SEM）是一种能够对材料进行高分辨率表面成像的分析工具。
通过SEM可以观察材料的表面形貌、微观结构和成分分布等信息，对于微观结构分析非常有用。
除了显微镜，X射线衍射（XRD）是一种常用的材料分析手段，它可以通过衍射图谱来确定材料的晶体结构和晶体学参数，从而揭示材料的结晶性质和晶体结构。
此外，热分析技术也是材料分析中的重要手段之一，包括热重分析（TGA）、差热分析（DSC）等。
这些方法可以用来研究材料的热稳定性、热分解行为、玻璃化转变温度等热性能参数，对于材料的热学性能分析非常有帮助。
另外，光谱分析技术也是材料分析中的重要内容，包括红外光谱、紫外可见光谱、拉曼光谱等。
这些光谱分析方法可以用来研究材料的分子结构、成分组成、化学键性质等信息，对于有机材料和高分子材料的分析非常有用。
最后，电子探针显微分析（EPMA）和能谱仪（EDS）也是常用的材料分析手段，它们可以用来确定材料的成分分布和微区成分分析，对于复杂材料的成分分析非常有帮助。
综上所述，材料分析方法包括光学显微镜、扫描电子显微镜、X射线衍射、热分析技术、光谱分析技术、电子探针显微分析和能谱仪等多种手段，这些方法可以帮助我们全面了解材料的结构、性能和成分，为材料的研究和应用提供重要支持。
在实际工作中，我们可以根据具体的分析需求选择合适的分析方法，以获得准确、全面的材料分析结果。
材料分析方法有哪些
材料分析方法有哪些材料分析是指通过对材料的成分、结构、性能等方面进行研究和分析，以揭示材料的内在特性和规律。
在材料科学领域，材料分析是非常重要的一环，它可以为材料的设计、制备和应用提供重要的参考和支持。
那么，材料分析方法有哪些呢？下面我们就来一一介绍。
首先，常见的材料分析方法包括光学显微镜分析、扫描电子显微镜分析、透射电子显微镜分析等。
光学显微镜分析是通过可见光对材料进行观察和分析，可以直观地观察材料的表面形貌和微观结构。
扫描电子显微镜分析则是利用电子束对材料进行扫描，得到高分辨率的表面形貌和成分分布信息。
透射电子显微镜分析则可以观察材料的内部结构和晶体形貌，对材料的微观结构进行深入分析。
其次，化学分析方法也是材料分析中的重要手段，包括原子吸收光谱分析、X射线荧光光谱分析、质谱分析等。
原子吸收光谱分析可以用于测定材料中的金属元素含量，具有较高的灵敏度和准确性。
X射线荧光光谱分析则可以测定材料中的元素含量和成分分布，对于非金属元素也有一定的分析能力。
质谱分析则可以通过分析材料中的分子离子来确定其化学成分和结构特征。
另外，热分析方法也是常用的材料分析手段，包括差示扫描量热法、热重分析法、热膨胀分析法等。
差示扫描量热法可以通过对样品和参比物进行热量差示扫描，得到材料的热性能参数和相变特征。
热重分析法则是通过对材料在不同温度下的质量变化进行分析，可以得到材料的热稳定性和热分解特性。
热膨胀分析法则可以测定材料在温度变化下的线膨胀系数，对材料的热膨胀性能进行评估。
最后，表面分析方法也是材料分析中的重要内容，包括X射线光电子能谱分析、原子力显微镜分析、电化学阻抗谱分析等。
X射线光电子能谱分析可以对材料表面的化学成分和化学状态进行表征，对表面改性和表面反应过程进行研究具有重要意义。
原子力显微镜分析则可以对材料表面的形貌和结构进行高分辨率的观察和分析。
电化学阻抗谱分析则可以研究材料在电化学条件下的界面特性和电化学性能。
材料分析方法总结
材料分析方法总结材料分析方法是指通过一系列科学技术手段对材料进行分析和测试，以获取材料的组成、结构、性能等信息的过程。
材料分析方法在材料科学领域具有重要意义，它为材料研究和工程应用提供了可靠的数据支持。
下面将对常见的材料分析方法进行总结和介绍。
一、光学显微镜。
光学显微镜是一种常用的材料分析仪器，它能够通过光学放大原理对材料进行观察和分析。
通过光学显微镜可以观察材料的表面形貌、结构特征和晶体形貌，对金相组织、晶体缺陷等进行分析。
光学显微镜操作简单，成本低，适用于金属、陶瓷、塑料等材料的分析。
二、扫描电子显微镜（SEM）。
扫描电子显微镜是一种高分辨率的显微镜，它通过电子束与样品相互作用，利用信号的不同来获取样品表面形貌、成分分布、晶体结构等信息。
SEM具有高放大倍数、高分辨率、能够对非导电材料进行分析等特点，适用于金属、陶瓷、复合材料等材料的表面形貌和微观结构分析。
三、X射线衍射（XRD）。
X射线衍射是一种利用X射线与材料相互作用来获取材料结构信息的方法。
通过X射线衍射可以确定材料的晶体结构、晶粒尺寸、晶格常数等信息，对于无机材料、金属材料、无机非金属材料的结构分析具有重要意义。
四、质谱分析。
质谱分析是一种通过对材料中各种元素进行分析和检测，以获取材料成分和含量信息的方法。
质谱分析具有高灵敏度、高分辨率、能够对微量元素进行分析的特点，适用于材料成分分析、材料表面成分分析等领域。
五、热分析。
热分析是一种通过对材料在控制温度条件下的物理、化学性质变化进行分析的方法。
常见的热分析方法包括热重分析（TG）、差热分析（DSC）、热膨胀分析（TMA）等，它们可以用于材料的热稳定性、热动力学参数、相变温度等方面的分析。
六、原子力显微镜（AFM）。
原子力显微镜是一种近场显微镜，它能够对材料表面进行原子尺度的表征和分析。
AFM具有高分辨率、三维表征、原子尺度的表面形貌分析等特点，适用于纳米材料、生物材料、薄膜材料等的表面形貌和性能分析。
材料现代分析测试方法
材料现代分析测试方法材料的现代分析测试方法是为了研究材料的组成、结构、性质以及相应的测试手段。
通过分析测试方法，我们可以深入了解材料的特点，进而为材料的研发、优化和应用提供有效的数据支持。
下面将介绍几种常用的材料现代分析测试方法。
一、质谱分析法质谱分析法是一种通过测量样品中不同质荷比（m/z）的离子的相对丰度来确定样品组成和结构的分析方法。
质谱分析法适用于分析有机物和无机物。
其优点是能快速分析出物质组成，提供准确的质量数据，对于结构复杂的样品仍能有效分析。
二、核磁共振（NMR）谱学核磁共振谱学是一种通过测量样品中核自旋与磁场相互作用的现象来分析样品结构和组成的方法。
不同核的共振频率和强度可以提供关于样品分子结构和组成的信息。
核磁共振谱学适用于有机物和无机物的分析。
由于从核磁共振谱图中可以获得丰富的结构信息，所以核磁共振谱学被广泛应用于有机化学、药物研发和材料科学等领域。
三、红外光谱学红外光谱学是一种通过测量样品对不同波长的红外辐射的吸收情况来分析样品结构和组成的方法。
不同官能团在红外区域会有特定的吸收峰位，因此红外光谱能提供有关样品中化学键和官能团的信息。
红外光谱学适用于有机物和无机物的分析。
它具有非破坏性、快速、易于操作等特点，在化学、生物和材料科学领域得到了广泛应用。
四、X射线衍射（XRD）X射线衍射是一种通过测量样品对入射X射线的衍射现象来研究样品结构和晶体结构的方法。
不同物质的晶格结构具有不同的衍射图样，通过分析衍射图样可以获得样品的晶体结构信息。
X射线衍射适用于分析有晶体结构的材料，如金属、陶瓷、单晶等。
它能提供关于晶体结构、晶粒尺寸和应力等信息，被广泛应用于材料科学、地质学和能源领域。
五、扫描电子显微镜（SEM）和透射电子显微镜（TEM）扫描电子显微镜和透射电子显微镜是一种通过聚焦电子束对材料进行观察和分析的方法。
扫描电子显微镜主要用于获得材料的表面形貌、颗粒分布和成分分析。
透射电子显微镜则能提供材料的内部结构和界面微观结构的信息。

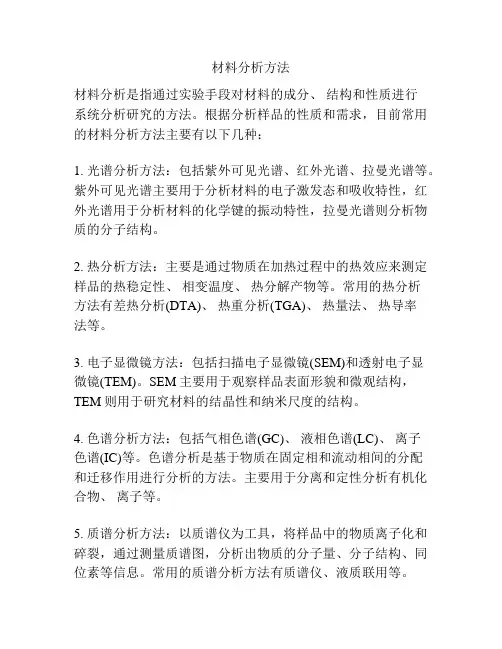

材料分析方法
材料分析方法材料分析是指通过实验手段对材料的成分、结构和性质进行系统分析研究的方法。
根据分析样品的性质和需求，目前常用的材料分析方法主要有以下几种：1. 光谱分析方法：包括紫外可见光谱、红外光谱、拉曼光谱等。
紫外可见光谱主要用于分析材料的电子激发态和吸收特性，红外光谱用于分析材料的化学键的振动特性，拉曼光谱则分析物质的分子结构。
2. 热分析方法：主要是通过物质在加热过程中的热效应来测定样品的热稳定性、相变温度、热分解产物等。
常用的热分析方法有差热分析(DTA)、热重分析(TGA)、热量法、热导率法等。
3. 电子显微镜方法：包括扫描电子显微镜(SEM)和透射电子显微镜(TEM)。
SEM主要用于观察样品表面形貌和微观结构，TEM则用于研究材料的结晶性和纳米尺度的结构。
4. 色谱分析方法：包括气相色谱(GC)、液相色谱(LC)、离子色谱(IC)等。
色谱分析是基于物质在固定相和流动相间的分配和迁移作用进行分析的方法。
主要用于分离和定性分析有机化合物、离子等。
5. 质谱分析方法：以质谱仪为工具，将样品中的物质离子化和碎裂，通过测量质谱图，分析出物质的分子量、分子结构、同位素等信息。
常用的质谱分析方法有质谱仪、液质联用等。
6. 磁学分析方法：主要用于研究材料的磁性质。
包括磁化强度的测定、磁滞曲线的测定、磁致伸缩效应的测定等。
常用的磁学分析方法有霍尔效应法、磁滞回线法等。
7. 表面分析方法：主要用于研究材料表面的成分、形貌和性质。
常用的表面分析方法有X射线光电子能谱(XPS)、扫描隧道电镜(STM)、原子力显微镜(AFM)等。
除以上常用的材料分析方法外，还有众多其他的分析方法，如电化学分析方法、微波消解法、核磁共振(NMR)等。
这些方法能够为我们从不同角度对材料进行分析和研究，有助于揭示材料的组成、结构和性能，并为材料的改进和开发提供科学依据。
材料分析方法
材料分析方法材料分析方法是指对各种材料进行分析和检测的方法和技术。
在工程技术、科学研究和质量监督等领域，材料分析方法的应用十分广泛。
材料分析方法的选择对于材料的质量控制、产品性能评价和问题分析具有重要意义。
本文将对常见的材料分析方法进行介绍，希望能够对相关领域的人士有所帮助。
一、光学显微镜。
光学显微镜是一种常见的材料分析工具，通过光学原理对材料进行观察和分析。
光学显微镜可以对材料的表面形貌、晶体结构和组织结构进行观察和分析，对于金属、陶瓷、塑料等材料的组织分析具有重要意义。
二、扫描电子显微镜。
扫描电子显微镜是一种高分辨率的显微镜，能够对材料的表面形貌进行高清观察，并且可以获取材料的微观结构信息。
扫描电子显微镜广泛应用于金属、半导体、纳米材料等领域的表面形貌和微观结构分析。
三、X射线衍射。
X射线衍射是一种常见的材料分析方法，通过照射材料表面，观察X射线的衍射图样来分析材料的晶体结构和晶格参数。
X射线衍射在材料科学、材料物理等领域具有重要应用价值。
四、质谱分析。
质谱分析是一种通过对材料中各种元素和化合物进行质谱检测，从而确定材料成分和结构的方法。
质谱分析在材料科学、化学分析等领域具有广泛的应用。
五、热分析。
热分析是一种通过对材料在不同温度下的物理和化学性质进行测试和分析的方法。
热分析包括热重分析、差示扫描量热分析等方法，可以用于分析材料的热稳定性、热分解过程等。
六、原子力显微镜。
原子力显微镜是一种通过探针对材料表面进行扫描，从而获取材料表面形貌和力学性质的显微镜。
原子力显微镜在纳米材料、生物材料等领域具有重要应用。
七、拉曼光谱。
拉曼光谱是一种通过激光照射样品，观察样品散射的光谱，从而分析材料的分子结构和晶格振动信息的方法。
拉曼光谱在材料科学、化学分析等领域有广泛的应用。
总结：材料分析方法的选择应根据具体的分析目的和要求来确定，不同的材料分析方法具有不同的特点和适用范围。
在实际应用中，可以根据具体情况选择合适的材料分析方法，从而获取准确的分析结果。
材料分析方法总结
材料分析方法总结材料是现代工业中不可缺少的一环，而材料的质量也直接影响着产品的性能和品质。
为了保证材料的质量，科学家们在不断探索新的材料分析方法。
本文将对几种常用的材料分析方法进行总结。
1. X射线衍射法X射线衍射法是一种广泛应用于材料分析的非破坏性测试方法。
它通过将X射线投射到材料上，并记录反射和散射的X射线来分析材料的晶体结构和化学成分。
这种方法适用于分析晶体，陶瓷、金属、粉末、涂料等材料的结构。
2. 扫描电子显微镜(SEM)扫描电子显微镜(SEM)是一种通过扫描专用电子束来实现高分辨率成像的仪器。
它主要用于表面形貌和微观结构的分析。
这种方法适用于分析金属、陶瓷、高分子材料、纳米颗粒等材料。
3. 原子力显微镜(AFM)原子力显微镜(AFM)是一种利用扫描探针进行表面成像的技术。
探针末端的尖端可以感知为表面提供足够的分辨率和精度。
这种方法适用于对纳米颗粒、表面形貌、物性、焊点和电性进行研究。
AFM在纳米领域的研究中应用广泛。
4. 操作模态分析(OMA)操作模态分析(OMA)是一种实验模态分析技术，通过对振动信号的处理和分析来实现材料的动态特性分析。
这种方法适用于设计振动器件、安装大型机器及其分析结构和疲劳寿命。
在固体、液体、气体中的物理情况下可以应用到OMA分析中。
5. 热重分析(TGA)热重分析(TGA)是一种非常有用的方法，可以在微观和宏观水平上实现对材料特性的分析。
它利用热重量差法分析在升温和等温条件下，材料的重量以及重量变化和热学性质。
这种方法适用于材料的分解、氧化和变化温度的测定。
同时还可以提供实际应用中需要的材料密度、表面面积、孔隙度及扰动过程参数等信息。
在工程领域中，材料分析是非常重要的一环，实现高质量，健康和可持续的生产会更加有挑战和漫长。
因此，科学家们一直在不断寻找新的材料分析方法，并不断完善现有的方法。
综合以上几种方法的优缺点，选择合适的方法来分析材料，可以有效提高材料质量，减少生产成本，提升产品品质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a b c , b c a , c a b
V
V
V
(10-1)
式中，V 是正点阵单胞的体积，
V a (bc) b(c b) c (a b) (10-2)
图10-2 倒、正空间
基本矢量的关系
7
第二节 电子衍射原理
二、倒易点阵与爱瓦尔德图解
(一) 倒易点阵的概念
2.倒易点阵的性质
1) 基本矢量
2
第一节 概 述
一、常见的电子衍射花样 晶态、准晶态和非晶态物质的衍射花样见图10-1
a)
b)
c)
d)
图10-1 常见的电子衍射花样
a) 单晶体 b) 多晶体 c) 准晶体 d) 非晶体
3
第一节 概 述
二、电子衍射的特点
与X射线衍射相比，电子衍射具有如下特点：
1) 电子波波长很小，故衍射角2 很小(约10-2rad)、反射球半 径(1/)很大，在倒易原点O*附近的反射球面接近平面
第二节 电子衍射原理
二、倒易点阵与爱瓦尔德图解
(一) 倒易点阵的概念
2. 倒易点阵的性质
2) 倒易矢量 在倒易空间内，由倒易原点O*指向坐标为hkl
的阵点矢量称倒易矢量，记为ghkl
ghkl ha kb lc
(10-4)
倒易矢量ghkl与正点阵中的(hkl)晶面之间的几何关系为
ghkl (hkl),
爱瓦尔德球内三个矢量k、k 和 ghkl清晰地描述了入射束方向、 衍射束方向和衍射晶面倒易矢量之间的相对几何关系。 倒易
矢量 ghkl代表了正空间中(hkl)晶面的特性， 因此又称 ghkl为衍 射晶面矢量
如果能记录倒易空间中各 ghkl矢量的排列方式，就能推算出正 空间各衍射晶面的相对方位， 这是电子衍射分析要解决的主
达形式， 可直观地判断 (hkl) 晶面是否
满足布拉格条件
11
第二节 电子衍射原理
二、倒易点阵与爱瓦尔德图解
(二) 爱瓦尔德球图解
由图10-4容易证明，式(10-7)和布拉格定律是完全等价的 说明， 只要(hkl)晶面的倒易阵点G 落在反射球面上，该晶面 必满足布拉格方程，衍射束的方向为k(OG)
(10-6)
对于立方晶系同指数晶向和 晶面互相垂直，即晶向[hkl] 是晶面(hkl) 的法线 ，
[hkl] // ghkl
图10-3 正、倒点阵的几何对应关系
10
第二节 电子衍射原理
二、倒易点阵与爱瓦尔德图解
(二) 爱瓦尔德球图解
在倒易空间，以O为球心，1/ 为半径作一个球，置倒易 原点O*于球面上，从O向O*作入射波矢量 k (k = 1/)，此球称
2) 透射电镜样品厚度t 很小，导致倒易阵点扩展量(1/t)很大， 使略偏离布拉格条件的晶面也能产生衍射
3) 当晶带轴[uvw]与入射束平行时，在与反射球面相切的零层 倒易面上， 倒易原点O*附近的阵点均能与反射球面相截， 从而产生衍射，所以单晶衍射花样是二维倒易平面的投影
4) 原子对电子的散射因子比对X射线的散射因子约大4个数量 级， 故电子衍射强度较高，适用于微区结构分析，且拍摄 衍射花样所需的时间很短
g hk l
1 d hk l
(10-5)
倒易矢量ghkl可用以表征正点阵中对应的(hkl)晶面的特性 (方 位和晶面间距)，见图10-3
9
第二节 电子衍射原理
二、倒易点阵与爱瓦尔德图解
(一) 倒易点阵的概念
2. 倒易点阵的性质
4) 对于正交晶系，有
a // a, b // b, c // c, a 1 ,b 1 , c 1 abc
第二篇 材料电子显微分析
第八章 电子光学基础 第九章 透射电子显微镜 第十章 电子衍射 第十一章 晶体薄膜衍衬成像分析 第十二章 子背散射衍射分析技术 第十五章 电子探针显微分析 第十六章 其他显微结构分析方法
1
第十章 电子衍射
本章主要内容 第一节 概 述 第二节 电子衍射原理 第三节 电子显微镜中的电子衍射 第四节 单晶体电子衍射花样的标定 第五节 复杂电子衍射花样
量ghkl ，故有
(uvw)*0
ghkl r = 0
000
g3 (h3k3l3)
g2 (h2k2l2)
即
g1 (h1k1l1)
hu + kv + lw = 0
图10-5 晶带与零层倒易面 式(10-8)即为晶带定理
4
第二节 电子衍射原理
一、布拉格定律 由X射线衍射原理已经知道，布拉格定律是晶面产生衍射
的必要条件， 它仍适用于电子衍射， 布拉格方程的一般形式 为
2dsin =
加速电压为100~200kV，电子束的波长为10-3nm数量级，而常 见晶体的面间距为10-1nm数量级，则有
sin = / 2d 10-2
要问题之一
12
第二节 电子衍射原理
三、晶带定理与零层倒易面
1) 晶带定理 正点阵中同时平行于某一晶向 [uvw] 的所有晶面
(h3k3l3)
[uvw]
(h2k2l2)
构成一个晶带，这个晶向称为晶带 轴，如图10-5所示
(h1k1l1)
因为晶带轴 r 平行于(hkl) ，所以r
垂直于该晶带中个晶面的倒易矢
=10-2rad 1
表明电子衍射的衍射角很小，这是其衍射花样特征有别于X射 线衍射的主要原因之一
5
第二节 电子衍射原理
二、倒易点阵与爱瓦尔德图解 (一) 倒易点阵的概念
图10-2 倒、正空间基本矢量的关系
6
第二节 电子衍射原理
二、倒易点阵与爱瓦尔德图解 (一) 倒易点阵的概念 1. 倒易点阵基本矢量的定义 设正点阵的基本矢量为a、b、c，定义相应的倒易点阵基本矢 量为a*、b*、c*(图10-2)，则有
爱瓦尔德球(或称反射球)，见图10-4
若(hkl)晶面对应的倒易阵点G落在反射
球面上，(hkl) 满足布拉格条件，有
k k = ghkl
(10-7)
式中， ghkl为(hkl)的倒易矢量；k 为衍
射波矢量， 代表 (hkl) 晶面衍射束方向
图10-4 爱瓦尔德球图解
爱瓦尔德球图解是布拉格定律的几何表
a b a c b a b c c a c b 0
(10-2)
a a b b c c 1
(10-3)
倒易点阵基本矢量垂直于正点阵中与其异名的二基本矢量决 定的平面
正倒点阵异名基本矢量点乘积为0 ，由此可确定倒易点阵基 矢的方向
同名基本矢量点乘积为1， 由此可确定倒易点阵基矢的大小 8
