数字电子技术综合实训指导书实训指导书目录第一节课程设计的目的及要求---------------------------------- 3 第二节数字电子电路的设计方法 --------------------------------4 第三节数字电路的安装、调试方法-------------------------------9 第四节数字电路设计内容及原理简介-----------------------------14 第五节设计说明书的要求---------------------------------------19第一节综合实训的目的及要求一、目的要紧目的，是提高学生在数字集成电路应用方面的实践技能，培养学生综合运用理论知识解决实际问题的能力，树立严谨的科学作风，。
学生通过电路设计、安装、调试、整理资料等环节，初步把握工程设计思想与方法，训练组织电路开发工作的差不多技能，学会编写设计文件，逐步了解开展科学实践的程序。
二、差不多要求通过课程设计各环节的实践，同学们应达到如下要求：1．把握数字电路分析和设计的差不多方法；2．把握数字电路的安装、调试以及故障分析的专业技能；3．具备查阅资料，应用资料分析和解决问题的能力。
三、课程设计的任务：1．完成一规定电路的安装与调试2．完成一任选电路的设计、安装和调试四、课程设计完成的内容：1．数字电路设计书2．符合设计功能的电路第二节数字电子电路的设计方法数字电路系统一样由输入电路、操纵电路、输出电路、时钟电路、脉冲产生电路和电源等部分组成。
输入电路要紧作用是将被信号加工变换成数字信号、其形式包括各输入接口电路。
比如用正弦波振荡器产生信号，要通过放大器对柔弱信号进行放大与整形后，才能得到数字信号，有些模拟信号要通过模数转换电路转换成数字信号后再进行处理。
在设计输入电路时，必须第一了解输入信号的性质及接口条件，以满足设计要求。
操纵电路的功能是将信息进行加工处理，并为系统各部分提供所需的各种操纵。
电子实训计划书
电子实训计划书一、项目简介本项目旨在通过电子实训课程，提供学生们在电子科技领域的实践机会，培养学生们的实际动手能力和实验操作技巧。
通过参与电子实训，学生们可以掌握电子电路的基本原理和搭建技巧，培养其创新思维和解决问题的能力。
二、项目目标1.提供学生们实际操作的机会，增强其对电子原理的理解。
2.发展学生们的动手实践能力和实验操作技巧。
3.培养学生们的团队合作精神和创新思维。
4.培养学生们分析和解决问题的能力。
三、项目内容1.电子电路实验：通过搭建各种电子电路，让学生们深入理解电子电路的原理和工作方式。
包括但不限于基础电路的搭建、模拟电路的测试和数字电路的设计等。
2.电子元件焊接技术：学生们将学习电子元件的基本认识和焊接技术，通过实践培养其焊接技能和对电子元件的处理能力。
3.电子产品的组装和调试：通过组装和调试一些简单的电子产品，学生们可以综合应用其所学的电子知识，体验电子产品的制作过程及其所带来的乐趣。
4.创新项目设计：鼓励学生们在实训过程中尝试一些创新的电子项目设计，通过自主思考和实践，提升其创新思维和解决问题的能力。
四、项目计划本项目的实训时间为一个学期，具体的实训安排如下：项目内容时间安排电子电路实验第1-4周电子元件焊接技术第5-8周电子产品组装和调试第9-12周创新项目设计第13-16周五、项目评估1.实训过程中学生的实验报告和实验操作情况将作为评估的主要依据。
2.参与创新项目设计的学生将提交设计方案和实际成果，由专业教师评估其创新水平和实际应用价值。
3.通过实验操作能力和创新项目设计的评估，综合评定学生的实训成绩。
六、项目资源1.实验室设备：提供必要的电子实验设备和工具。
2.教材和资料：为学生提供相关的教材和参考资料，以便学生能够更好地理解和掌握实训内容。
3.指导教师：专业教师将指导学生们进行实训并解答他们的问题。
七、项目成果展示1.实训结束后，学生们将举办一次电子实训成果展示活动，展示他们在实训过程中的作品和成果。
PLC综合实训指导书
PLC综合实训指导书目录绪论第一章实训装置简介1.1外观与概述1.2实训项目1.3系统配置与技术参数第二章装置机构说明2.1 工作流程与原理2.2 机械机构2.3 气动原理与机构第三章控制系统设计与调试3.1 电气电路的组成3.2 PLC控制原理图3.3 变频器参数设置要求第四章系统调试与实训组织4.1系统调试4.2 实训的组织附录 FX—20P—E简易编程器的使用方法绪论自动化技术是当今几大高新技术之一，从某种意义来说，自动化技术已成为现代化的代名词。
随着我国产业结构的调整、现代化进程的加快，自动化技术对现代工业生产的推动作用将越来越重要。
浙江省近几年来已基本形成了以制造业为主体的四大特色优势产业，确定了以“打造先进制造基地，促进工业结构优化升级”作为今后一段时期政府的主要工作目标。
随着各类工业企业的技术进步，工业自动化生产必将得到广泛的普及，电气控制设备、自动化生产线的安装、调试、维修；自动控制系统的技术改造、开发应用；设备运行管理等方面工作量是非常巨大，需要大量的懂原理、能动手的专业技术人才，而能从事一线现代化生产的技术人员需求量更大。
实训装置作为掌握与应用新技术的重要载体，其作用已为广大科技工作者所共识。
发达国家和地区，一方面投入大量人力、物力进行新技术、新工艺等的研究，同时极其重视实训装置的开发工作，并常常将最为先进、完善的设备与装置首先投入职业培训与职业教育中。
我校是教育部定点的电工电子及自动化技术国家实训基地，承担着本地区的职业培训和职业教育、新技术的吸收与转化之重任。
为了加快人才培养，完善教学手段，积极吸收与转化新技术、新工艺、新方法，研发符合应用人才培养目标的、较先进的实训装置，对本地区的技术进步，促进工业结构的优化升级，具有重要的作用。
基于以上情况，并认真调查了高职学生现有的知识和技术水平，我们设计开发了本套实验装置，以满足电类专业课程设计、毕业设计之用。
第一章实训装置简介1.1 外观1.2 概述亚龙YL－235型光机电一体化实训考核装置，由铝合金导轨式实训台、上料机构、上料检测机构、搬运机构、物料传送和分拣机构等组成。

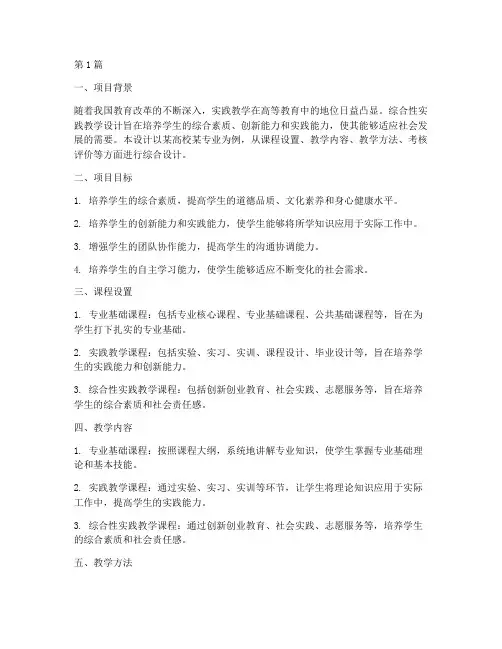

综合性实践教学设计(3篇)
