盖梁销棒法施工方案计算书
盖梁销棒法施工方案计算书
一、支承平台布置
盖梁施工支承平台采用在三墩柱上各穿一根3m长φ9cm钢棒，上面采用墩柱两侧各2根18m长40a工字钢做横向主梁，搭设施工平台的方式。主梁上面安放一排每根2.5m长的[10槽钢，中间间距为50cm，两边间距为50cm作为分布梁。两端安放工字钢在分布梁上，铺设盖梁底模。传力途径为：盖梁底模——纵向分布梁——横向主梁——支点钢棒。如下图：
二、计算依据及采用程序
本计算书采用的规范如下：
1.《公路桥涵施工技术规范》（(JTG T F50-2011)）
2.《钢结构设计规范》（GB 50017-2003）
3.《建筑结构荷载规范》（GB50009-2012）
4.其他现行相关规范、规程
三、计算参数
1.主要材料
1)[10槽钢
截面面积为：A=1274mm2
截面抵抗矩：W=39.4×103mm3
截面惯性矩：I=198.3×104mm4
弹性模量E=2.1×105Mpa
钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215MPa。
2)40a工字钢
横向主梁采用2根40a工字钢，横向间距为144.2cm。
截面面积为：A=8607mm2，
X轴惯性矩为：I X=21714×104mm4，
X轴抗弯截面模量为：W X=1085.7×103mm3，
钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215MPa。3）钢棒
钢棒采用φ90mm高强钢棒(A45)，
截面面积为：A=3.14×452=6358.5mm2，
惯性矩为：I=πd4/64=3.14×904/64=321.899×104mm4
截面模量为：W=πd3/32=7.1533×104mm3
抗剪强度设计值［τ］=125Mpa。
2.设计荷载
1）砼自重
砼方量：V=36.16m3，钢筋砼按26KN/m3计算，
砼自重：G=36.16×26=940.16KN
盖梁长16.415m，均布每延米荷载：q1=57.24kN/m
2）组合钢模板及连接件0.75 kN/m2，侧模和底模每延米共计4.4m2，q2=3.3kN/m
3）[10槽钢
2.5m长10a槽钢间距0.5m，共30根，每延米1.83根，合计：q3=1.83×2.5×0.1KN/m=0.458kN/m
4）40a工字钢
共2根，当根长18米，共重：2×18×67.56kg=2432.16kg
q4=24.3KN
5）施工荷载
小型机具、堆放荷载：q5=2.5 KPa
振捣混凝土产生的荷载：q6=2 KPa
3.荷载组合及施工阶段
盖梁自重及支架自重均按恒载考虑组合系数1.2，施工荷载按活载考虑组合系数1.4。
四、受力模型
1）[10槽钢分布梁计算模型：
[10槽钢分布梁直接承受底模以上的自重，[10槽钢分布在圆柱两侧的40a工字钢上，工字钢主梁紧贴圆柱，间距为144.2cm，故[10槽钢分布梁计算跨径为144.2cm，盖梁底宽为160cm，按简支梁计算，如下图
2）工字钢主梁计算模型：
工字钢主梁承受由每根槽钢分布梁传来的重力，按均布荷载考虑，2根工字钢各承受1/2的力，工字钢搭在三圆柱预埋的钢棒上，故工字钢计算跨径为圆柱中心的间距，取为5.827m，按两端外伸悬臂计算。如下图
3）钢棒计算模型
钢棒为悬臂结构模型，工字钢紧贴圆柱，故只考虑钢棒受剪，6个支点抗剪截面分担承受上面传来的重力。
五、计算结果
1.[10槽钢分布梁计算
荷载q=1.2×(q1+q2)+1.4×(q5+q6)=1.2×(57.24+3.3)+1.4×(2.5+2)=78.95KN/m
[10槽钢分布梁布设最大间距0.5m，单根最大承受
0.5×78.95=39.48KN，
盖梁底宽1.6m
则单根槽钢均布荷载q=39.48/1.6=24.68KN/m
计算跨径1.442m
跨中弯矩：M=1/8ql2=0.125×24.68×1.4422=6.415KN·m
σ=M/W=6.415/39.4×103mm3=162.82MPa＜【215MPa】
挠度：
f=5ql4/384EI=5×24.68×1.4424/(384×2.1×198.3)=0.00334m<[f]=l0/400 =1.442/400=0.00361m (满足要求)
2.40a工字主横梁计算
荷载：q=1.2×(q1+q2+q3)+1.4×(q5+q6)
=1.2×(57.24+3.3+0.458) +1.4×(2.5+2)=79.5KN/m
40a工字钢设2根，单根承受q=0.5×79.5=39.75KN/m
计算跨径5.827m
中铁西一大桥盖梁穿钢棒法计算书(竹胶板)
盖梁穿心钢棒法受力分析计算书2 一、设计荷载 1、钢筋砼自重 盖梁钢筋砼自重统一按15.15m×1.8m×1.8m计算。 每个盖梁设计砼方量V=45.9m3,钢筋砼每方按25KN/m3《建筑结构荷载规范》GB 50009-2012 砼自重G=45.9×25=1147.5KN， 盖梁长15.15m，均布每延米荷载为q1=1147.5/15.15=75.74KN/m 2、盖梁组合钢模板及连接件重量为9吨。 组合钢模板自重G=9000×9.8/1000=88.2KN 均布每延米荷载q2=88.2/15.15=5.82kN/m 3、底模下横向10×10cm的方木 单根长度按10m计算，6kg/m,纵向间距0.2cm，共9排。 方木自重G=6×10×9×9.8/1000=5.29KN 均布每延米荷载q3=5.29/15.15=0.35kN/m 4、[12槽钢 按照30cm间距布置，需要44根槽钢，每根长1.8m。 [12槽钢自重G=44×1.8×12.318×9.8/1000=9.56KN 均布每延米荷载q4=9.56/15.15=0.63KN/m 5、I56a工字钢 每个盖梁设置2根，单根长16m。 工字钢自重G=2×16×106.316×9.8/1000=33.34KN 均布每延米荷载q5=33.34/15.15=2.2KN/m 6、施工荷载 (1)小型机具、施工人员、邻边防护按1500kg计算， G=1500×9.8/1000=14.7KN 均布每延米荷载q6=14.7/15.15=0.97KN/m (2)振捣混凝土产生的荷载：q7=4*1=4KN/m（按最大垂直模计算） (3)倾倒混凝土时产生的荷载q8=8*1=8KN/m（8为容量为ｌm3~3m3的运输器
盖梁支架施工方案(三立柱穿钢棒法)教学文案
浅谈桥梁盖梁穿钢棒法支架施工 摘要：桥梁盖梁穿钢棒法支架施工，即为盖梁施工前，在桥梁立柱上预留孔洞，在孔内穿一横向钢棒，再在钢棒上放置纵向工字钢，在工字钢上铺设横向槽钢，再辅以模板等这样就形成了盖梁施工平台（支架）。而为保证该支架的安全，钢棒和工字钢的型号选择极为重要，本文通过实践及实际计算阐述如何解决这一问题。 随着我市干线公路的不断新建，道路桥梁等级不断提高，新建桥梁的数量不断增加，随之而来是各种技术的应用。在桥梁盖梁施工中，采用的方法有满堂支架法、抱箍法、穿钢棒法。而穿钢棒法与其他方法相比具有占用钢管扣件等周转材料少、不需对每一个桥墩原地面硬化、施工不受墩下河水影响等优点，在施工中越来越受到广泛使用。但如何计算该支架受力状况，该支架是否安全可靠，现今桥梁多为双立柱，如碰到三立柱又如何解决，本文以施工中很少碰到的三立柱为例验算盖梁穿钢棒法支架受力是否满足要求。一、工程概况 本例以我市干线公路合子桥为例，该桥梁全长为124.88m，上部构造采用6×20m预应力混凝土空心板梁，先简支后桥面连续，下部构造桥墩采用三柱式墩。 二、总体施工方案 因采用满堂支架施工盖梁耗时长、占用大量钢管扣件等周转材料、不经济，以及位于河中的墩不便搭设满堂支架。故拟采用在墩柱上预留孔穿钢棒搭设支承平台施工。本桥墩圆柱直径均为1.4m，
0#及6#为桩基直接接台帽，1#、2#、3#、4#、5#下部构造为桩基-立柱-盖梁，本桥盖梁尺寸、砼方量均相同，盖梁尺寸均为 1.65m×1.4m ×21.362m（宽×高×长）。其中3#立柱平均高7m，且位于河中，故选取该盖梁作为计算模型用于计算指导盖梁施工。盖梁简图如下： 三、支承平台布置 盖梁施工支承平台采用在三个墩柱上各穿一根2m长φ100mm钢棒，上面采用墩柱两侧各一根21.5m长45c工字钢做横向主梁，搭设施工平台的方式。主梁上面安放一排每根2m长的[10a槽钢，间距为50cm作为分布梁。分布梁上铺设盖梁底模。传力途径为：盖梁底模——纵向分布梁（10a槽钢）——横向主梁（45c工字钢）——支点φ100mm钢棒。如下图：
2020年穿心棒法盖梁施工计算书(工字钢)
作者：非成败 作品编号：92032155GZ5702241547853215475102 时间：2020.12.13 托担法盖梁施工计算书 一、工程概况 盖梁设计尺寸： 双柱式盖梁设计为长11.95m，宽2.1m，高1.6m，混凝土方量为38.35方，两柱中心距6.95m。盖梁如图所示： 预埋直径110mm 硬质PVC管，较高立柱根据高差来进行标高调整，保证两预留孔处于同一个标高，施工时把有关主筋间距和上下层箍筋间距作微调； 2）插入钢棒：柱顶插入一根直径为9cm，长度为300cm的钢棒，作为主梁工字钢支撑点，钢棒外伸长度一致； 3）安装固定装置和机械式千斤顶。
4）吊装主梁工字钢，利用φ25精轧螺纹钢，夹紧主梁工字钢，上铺I12.6工字钢作为分配梁； 5）拆除钢棒，封堵预留孔：盖梁施工完成后把预留孔用细石混凝土封堵。 三、受力计算 1、设计参数 1）I12.6工字钢 截面面积为：A=1810mm2 截面抵抗矩：W=77×103mm3 截面惯性矩：I=488×104mm4 弹性模量E=2.1×105Mpa 钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。2）主梁工字钢 横向主梁采用2片45b工字钢。 截面面积为：A=11100mm2 截面抵抗矩：W=1500×103mm3 截面惯性矩：I=33760×104mm4 弹性模量E=2.1×105Mpa 3）钢棒 钢棒采用φ90mm高强钢棒(A45)，
截面面积为：A=3.14×452=6362mm2， 抗剪强度设计值［τ］=125Mpa。 2、荷载计算 1) 混凝土自重荷载（考虑立柱混凝土重量） W1=38.35×26=444.3kN； 2）支架、模板荷载 A、2片I45b组成主梁,长12m，纵向工字钢长4.5m，间距30cm。W2=12×0.874×2+0.142×4.5×（11/0.3）=54.3kN； B、定型钢模板,重量由厂家设计图查询得到。 W3=6800×10=68kN； 3）施工人员、机械重量。 按每平米1kN，则该荷载为： W4=12×2×1=24kN； 4）振捣器产生的振动力。 盖梁施工采用50型插入式振动器,设置3台,每台振动力2kN。 施工时振动力:W5=2×3=6kN； 总荷载：W=W1+1 W2+ W3+ W4+ W5=1153.4kN 5）荷载集度计算 横桥向均布荷载集度：q h=W/12=96.1kN/m； 顺桥向荷载集度取跨中部分计算：q z= q h/1.8=96.1/1.8=53.4kN/m
支座垫石和挡块施工方案
中铁十四局集团四川雅泸高速公路支座垫石和挡块 施 工 方 案 编制单位：中铁十四局集团雅泸高速公路C17标项目经理部 编制人： 审核人： 编制时间：2008年06月22日
支座垫石和挡块施工方案 1. 工程概况 雅泸高速C17标有西冲特大桥与磨房沟大桥两座桥梁，分左右线，都为30m T梁。西冲特大桥左右线各34跨，磨房沟大桥左线9跨，右线8跨。 西冲特大桥左线平面位于R=600，R=700的圆曲线及其缓和曲线内，右线平面位于R=620，R=710的圆曲线及其缓和曲线内，左线纵面位于1.9%、3.976%、2.5%的纵坡及其竖曲线内，右线纵面位于1.297%、3.516%、2.5%的纵坡及其竖曲线内。磨房沟大桥平面位于直线段，左线纵面位于1.9%的纵坡内，右线纵面位于2.75%、1.279%的纵坡及其竖曲线内。 两桥支座垫石为每片盖梁上前后排各5个，排间相邻间距为2.5m。对于桥墩上支座垫石尺寸为60×60cm，盖梁为非伸缩缝处时，前后两排垫石中心距为45cm，盖梁为伸缩缝处时，前后两排垫石中心距为50cm。对于桥台支座垫石尺寸为70×70cm。垫石为C50砼。 两桥设计地震基本强度为VIII级，故盖梁上设置T梁横向挡块。对于西冲特大桥在伸缩缝处设置56套20吨挡块，在桥墩设置216套12吨挡块。对于磨房沟大桥，在非伸缝处设置16套12吨挡块，在伸缩缝位置设置8套20吨挡块。 2. 施工准备 2.1 组织有关人员学习《公路桥涵施工技术规范》(JTJ 041-2000)和《公路工程质量检验评定标准》(JTG F80/1-2004)，对特殊工种操作人员进行培训和技能考核，必须坚持持证上岗。 2.2 工程部负责编制承台工程施工方案，并对施工班组进行技术交底，班组长负责
穿心棒法盖梁施工计算书工字钢

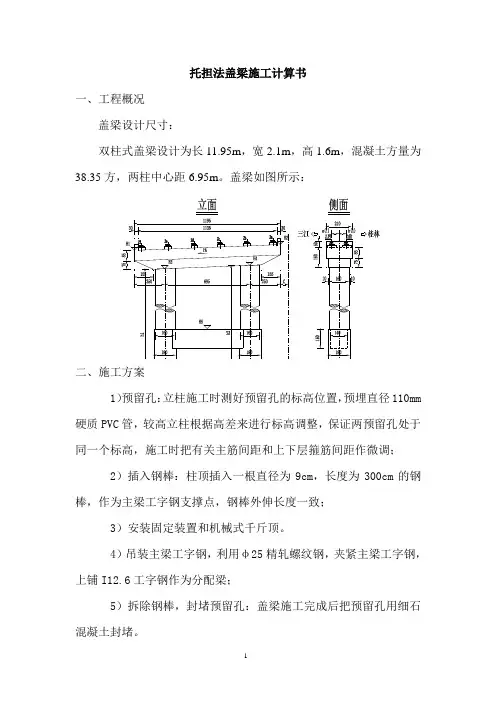

托担法盖梁施工计算书 一、工程概况 盖梁设计尺寸： 双柱式盖梁设计为长11.95m，宽2.1m，高1.6m，混凝土方量为38.35方，两柱中心距6.95m。盖梁如图所示： 二、施工方案 1）预留孔：立柱施工时测好预留孔的标高位置，预埋直径110mm硬
