盾构分体始发掘进专项施工方案
盾构始发专项施工方案

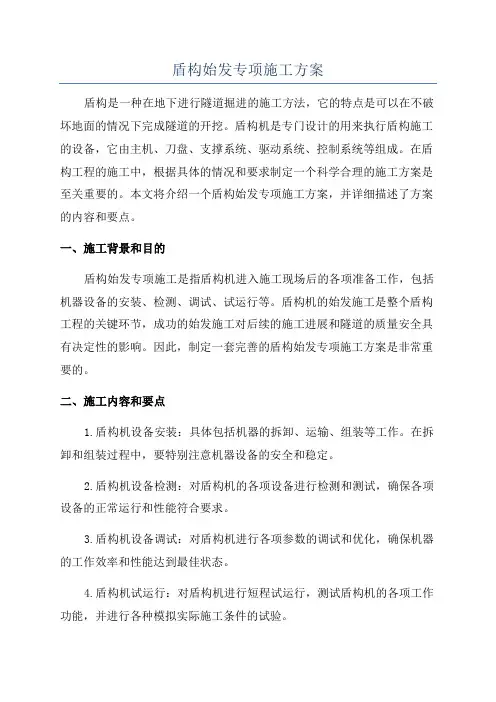

盾构始发专项施工方案盾构是一种在地下进行隧道掘进的施工方法，它的特点是可以在不破坏地面的情况下完成隧道的开挖。
盾构机是专门设计的用来执行盾构施工的设备，它由主机、刀盘、支撑系统、驱动系统、控制系统等组成。
在盾构工程的施工中，根据具体的情况和要求制定一个科学合理的施工方案是至关重要的。
本文将介绍一个盾构始发专项施工方案，并详细描述了方案的内容和要点。
一、施工背景和目的盾构始发专项施工是指盾构机进入施工现场后的各项准备工作，包括机器设备的安装、检测、调试、试运行等。
盾构机的始发施工是整个盾构工程的关键环节，成功的始发施工对后续的施工进展和隧道的质量安全具有决定性的影响。
因此，制定一套完善的盾构始发专项施工方案是非常重要的。
二、施工内容和要点1.盾构机设备安装：具体包括机器的拆卸、运输、组装等工作。
在拆卸和组装过程中，要特别注意机器设备的安全和稳定。
2.盾构机设备检测：对盾构机的各项设备进行检测和测试，确保各项设备的正常运行和性能符合要求。
3.盾构机设备调试：对盾构机进行各项参数的调试和优化，确保机器的工作效率和性能达到最佳状态。
4.盾构机试运行：对盾构机进行短程试运行，测试盾构机的各项工作功能，并进行各种模拟实际施工条件的试验。
5.现场安全措施：制定安全管理计划，确保施工现场的安全，并进行必要的安全培训和指导。
1.设备准备：对需要使用的设备进行检查和准备，确保设备的完好和正常运行。
2.施工人员：组织合适数量和合格资质的工程技术人员和操作人员参与施工，确保施工质量和安全。
3.施工方案：根据具体的隧道设计和施工要求，制定具体的施工方案，包括施工顺序、方法和步骤等。
4.看守人员：安排专人负责盾构机的看守，确保机器的安全和正常运行。
5.施工记录：在施工过程中进行详细的记录和检测，及时发现和解决施工中的问题。
6.安全保障：制定安全管理计划和应急预案，保障施工现场的安全，并进行必要的安全培训和教育。
三、施工流程和时间安排1.设备准备：对需要使用的设备进行检查、清洗和准备。
盾构始发专项施工方案
目录1 始发施工流程 (2)2 端头加固 (2)3 安装始发托架 (4)4 导轨制作 (5)5洞门橡胶帘布安装 (7)6 盾构机组装调试 (9)7 反力架的安装 (14)8 洞门破除 (16)9 负环管片拼装 (18)10 始发段试掘进 (20)1 始发施工流程盾构始发试掘进施工作业流程见下图所示。
图1-1 盾构始发试掘进作业流程图2 端头加固盾构机始发进洞前，需破除始发洞门范围内的地下连续墙墙体。
必须采取有效措施加固土体，使土体具有较强的自稳性，且不发生渗流，以确保盾构进洞期间洞门范围内土体处于安全状态，不发生安全质量事故。
端头加固要求达到的效果为无侧限抗压强度大于0.8Mpa ，渗透系数≤1×10-6cm/s 。
本端头加固采用Φ900@650三重管旋喷桩工艺。
加固的范围是：长度9m 、深度12.2m （隧道轮廓线外3m ）、宽度12.2m （隧道外轮廓左右各3m）。
详见端头加固示意图。
始发前进行水平抽芯检测，检测合格后，进行水平观察孔观测。
洞门破除后，对洞门区域的加固效果进行观察孔试验，即通过打水平观察孔来检测盾构端头的加固效果，主要是观察正面土体的含水量及土体的加固强度等。
一般深度为2m左右、直径φ100mm，全隧道断面共设9个，见下图。
图2-1 始发端端头加固示意图（接收端类同）图2-2 洞门探孔分布示意图3 安装始发托架始发托架的安装在始发井移交之后进行。
始发托架是盾构机在始发井底板上的支撑和定位托架，其结构图见下图所示，托架总重8吨，采用25吨吊车分节吊装。
首先依据隧道在此处的设计轴心线确定始发托架中心线，盾构机均采取直线始发，托架中心线与线路中心线重合。
通过测量放线，将托架中心线刻划于始发井底或端墙及侧墙上，以指示托架的安装位置。
为防止盾构始发时会出现“栽头”现象，以及防止盾构机驶上导轨困难，将始发托架抬高20mm安装，托架安装采用钢板垫高找平。
托架安装就位后，将托架和车站底板预埋的钢板焊接，焊接定位之后，开始在托架上组装盾体。
盾构始发掘进施工方案
质量、环境、职业健康安全管理体系记录表格施工组织设计（专项方案）审批表版/次：A/0GYT-B10D2盾构始发掘进方案工程名称：广州市轨道交通五号线【潭村站～员村站盾构区间】土建工程地铁里程： YCK18+331.2～20+075.7施工单位：广东省源天工程公司编制单位：广东省源天工程公司部门：工程技术部项目总工程师：编制人：编制日期： 2006年07月12日目录第一章编制说明 (2)一、编制对象 (2)二、编制依据 (2)第二章工程概况 (3)一、工程概述 (3)二、线路平面及纵断面 (4)三、工程地质及水文地质 (5)四、沿线地面环境及建（构）筑物概况 (5)第三章施工总体计划 (5)一、总体部署 (5)二、资源配置 (5)第四章隧道初始掘进施工方法及技术措施 (7)一、隧道施工工艺流程 (7)二、掘进参数控制及掘进模式选择 (8)三、初始掘进技术措施 (10)四、洞内通风设施与管线的布置 (14)五、中粗砂层段掘进措施 (14)六、施工测量及沉降控制 (15)第五章质量及工期保证措施 (15)一、掘进质量控制 (15)二、管片安装质量控制 (15)三、监测质量控制 (16)四、工期保证措施 (16)第六章安全文明施工 (17)二、安全管理内容 (17)三、文明施工管理内容 (19)第一章编制说明一、编制对象广州市轨道交通五号线〖潭村站～员村站盾构区间〗土建工程，该工程由盾构法隧道工程和矿山法隧道工程（三个联络通道和废水泵房）两个单位工程组成。
本方案为盾构始发阶段的掘进方案。
二、编制依据本施工方案依据以下文件、规范和相关规定编制。
1、广州市轨道交通五号线〖潭村站～员村站盾构区间〗盾构工程的招标文件及业主提供的相关资料。
2、广州市轨道交通五号线〖潭村站～员村站盾构区间〗盾构工程的投标文件。
3、下列规范和规定1）国标GB/T19000族标准；2）《地下铁道施工及验收规范》（GB 50299-1999）；3）《地铁限界标准》（CJJ96-2003）；4）《地下工程防水技术规范》（GB50108-2001）；5）《建筑安装工程质量检验评定统一标准》（GBJ300-88）；6）《铁路隧道质量评定验收标准》（TBJ417-87）；7）《广州地铁工程“质量验收标准 (办法)”》；8）《广州地铁工程测量管理办法》；9）《广州地铁工程测量技术规定》；10《地铁工程质量检验评定标准》（车站、隧道结构）；11）相关国家、部委颁发的其它规范和标准。
盾构机分体始发专项施工方案(可编辑)
盾构机分体始发专项施工方案目录一、编制说明 21.1、编制依据21.2 编制原则21.3 编制范围 2二、工程概况 32.1 始发段线路概况 32.2 工程地质 32.3 水文地质 5三、施工总体筹划 53.1 盾构始发线路及预埋件布置 53.2 施工流程图 6四、盾构机始发74.1始发流程74.2 盾构机组装74.3 始发掘进19五、劳动力配置计划28六、工期计划29七、保证措施297.1 质量保证体系及质量保证措施 297.2 技术资料管理目标设计337.3 工期的保证措施347.4 安全保证措施 367.5 文明施工及环保措施40八、突发事件应急措施42九、附图44一、编制说明1.1、编制依据1、广州市220 千伏奥林变电站电力隧道盾构工程招标文件;2、广州市220 千伏奥林变电站电力隧道盾构工程合同文件;3、广州市220 千伏奥林变电站电力隧道盾构工程岩土工程勘察报告;4、广州市220 千伏奥林变电站电力隧道盾构工程土建施工设计文件;5、现场踏勘所采集的资料;6、国家现行及广州地区在安全文明施工、环境保护、交通组织等方面的规定;7、电力隧道施工有关规范、规程、标准及国家、部委和广州市有关安全、质量、工程验收等方面的标准及法规文件。
1.2 编制原则1、严格执行国家及广州市市政府所制定的法律、法规和各项管理条例,并做到模范守法、文明施工。
2、要针对城市施工的特点,科学安排、合理组织、精心施工,以减少对周围环境及居民正常生活的影响。
3、以成熟的施工技术及先进的设备和施工工艺,确保施工安全和工程质量,按期为业主提供一个优质的工程产品。
4、以切实有效的技术措施和先进工艺,防止坍塌,控制地面隆陷,确保建(构)筑物及地下管线等不受损坏,维持正常使用功能,做到不断、不裂、不漏、不渗。
5、在原技术标书施工组织设计的基础上,根据现场实际施工条件,优化施工安排,均衡生产,保证工期。
6、以企业诚信、服务为宗旨,以安全为保证,以质量为生命,以管理为手段,实现本工程安全、优质、快速的目标。
盾构分体始发掘进专项施工方案
盾构分体始发掘进专项施工方案一、前期准备工作1.召开施工策划会议，明确施工目标、施工周期和施工要求。
2.编制施工方案，包括盾构机的选择和设计、施工工序、施工设备的选用和配置等。
3.测量勘探工作，确定地下情况和隧道布置方案。
4.检查和维护盾构机，确保机器的正常运行。
5.制定安全施工和环境保护方案，确保施工过程中的安全和环境保护。
二、施工工序1.开挖阶段（1）施工准备：布置施工现场，设置安全警示标识，确保施工安全。
（2）开始挖掘：启动盾构机，将盾构机推入地下，在地下进行钻孔和爆破，开挖隧道。
（3）掘进：盾构机逐步前进，同时进行土壤的清理和掘进材料的运输。
2.注浆加固阶段（1）预注浆：在开挖阶段进行预注浆，防止土层滑坡和泥水涌入。
（2）主注浆：在掘进阶段进行主注浆，加强隧道的地质结构。
3.拼装阶段（1）盾构机停止掘进，进行盾构机的维护和拆卸。
（2）拼装新的盾构机，以便继续掘进。
4.后续工序（1）拼装完毕后，重新开始掘进。
（2）盾构机逐步前进，同时进行土壤的清理和掘进材料的运输。
（3）施工完成后，进行清理和修复工作。
三、施工设备和材料1.盾构机：选用适合施工要求和地质条件的盾构机进行施工，保证施工效率和质量。
2.掘进材料：选用坚固耐用的材料，保证隧道的稳定性和安全性。
3.注浆设备：选用高效且可靠的注浆设备，确保注浆施工的效果和质量。
4.清理设备：选用适用于不同地质条件的清理设备，保证施工过程中的顺利进行。
四、安全施工和环境保护1.制定安全施工方案，包括施工人员的安全培训、施工现场的安全警示标识、施工过程中的安全监控等。
2.配备专业安全工程师和施工监督员，负责施工现场的安全监督和安全检查。
3.定期进行隧道的排风通风和照明设备的检查和维护，保证施工现场的通风和照明条件。
4.做好周边环境的保护工作，避免施工过程中对周边环境造成污染和破坏。
五、施工质量检查和验收1.在施工过程中进行质量检查，包括地下情况的监测和盾构机的运行情况的检查等。
盾构始发与掘进施工方案
5)北延工程排水泵站是专为北京路延长线下穿昆明火车北站工程排水而设计,包括泵井及泵站房屋。泵井为内径7m、深度12m的钢筋混凝土结构;泵站房屋现有为1层砖混结构，后期又自主加盖了第二层，现未能收集到房屋二层的相关资料基础采用M5砂浆砌MU50毛石砌筑。轨道交通首期工程下穿北延工程排水泵站。区间左线盾构隧道结构外轮廓与泵井最小水平净距为2.935m，最小竖向净距为1.942m，最小净距为4.767m;区间右线中心线平面内进入泵井2.948m，最小竖向净距为2.090m,最小净距为2.728m;区间右线盾构隧道下穿泵站房屋最小竖向净距为8.786m.
粉质粘土(2)3：褐灰、深灰，可塑，湿，中压缩性，无摇振反应，稍有光泽，干强度高，中等韧性，含少量有机质。局部为粘土。较连续分布。层顶埋深3.50～7.00m，厚度0.40～1.50m,平均厚度0.93m，主要分布于盾构顶板以上。
粉土(2)4：褐灰、灰，稍密，饱和，中压缩性，摇振反应迅速，无光泽，干强度低，韧性低，夹粉砂薄层。局部含未分解植物根茎、叶。较连续分布。层顶埋深2.60～6.90m，厚度0.40～1.40m,平均厚度0.76m。主要分布于盾构顶板以上。
粉土(3)1-3：褐灰、灰、深灰，中密，饱和，中压缩性，摇振反应中速，无光泽，干强度低，韧性低，局部地段相变为粉砂层，局部夹腐木。为圆砾层中的薄夹层及透镜体。在盾构线路中及顶、底板附近少量分布。层顶埋深10.90～13.20m，厚度0.60～1.10m,平均厚度0.85m。
盾构机始发专项方案
盾构机始发专项方案嘿，大家好！今天我们来聊聊盾构机始发专项方案。
这可是个大工程，涉及到地下隧道施工，咱们可得认真对待。
下面，我就以意识流的方式，给大家详细讲解一下这个方案。
一、项目背景咱们得了解一下项目背景。
随着我国城市化进程的加快，地下空间资源日益紧张。
为了缓解地面交通压力，提高城市通行效率，各地纷纷开展地下隧道工程。
盾构机作为地下隧道施工的核心设备，其始发环节至关重要。
二、盾构机始发流程1.始发前准备（1）对盾构机进行全面检查，确保设备性能良好。
（2）对隧道口进行加固处理，防止盾构机在始发过程中发生塌方。
（3）对施工人员进行技术培训，确保他们熟悉盾构机操作流程。
2.始发阶段（1）盾构机刀盘旋转，切削前方土体。
（2）推进油缸推动盾构机前行。
（3）出土系统将切削的土体排出。
（4）管片拼装系统将预制管片拼装成隧道结构。
3.始发后施工盾构机始发后，施工进入正循环阶段。
此时，我们需要密切关注盾构机运行状态，确保施工顺利进行。
三、专项方案内容1.技术措施（1）盾构机选型：根据项目需求，选择合适的盾构机型号。
（2）施工工艺：采用合理的施工工艺，确保盾构机高效运行。
（3）监测系统：安装监测设备，实时监控盾构机运行状态。
2.安全措施（1）施工现场安全管理：制定严格的安全管理制度，确保施工现场安全。
（2）应急预案：制定应急预案，应对突发事件。
（3）个人防护：要求施工人员佩戴防护用品，确保人身安全。
3.质量控制（1）质量控制标准：制定质量控制标准，确保隧道质量。
（2）质量检测：对隧道质量进行定期检测，发现问题及时整改。
（3）质量培训：对施工人员进行质量培训，提高质量意识。
四、实施与监控1.实施步骤（1）明确责任：明确各岗位职责，确保项目顺利推进。
（2）进度计划：制定合理的进度计划，确保工程按时完成。
（3）施工协调：加强与各相关单位的沟通协调，确保施工顺利进行。
2.监控手段（1）现场巡查：定期对施工现场进行巡查，发现问题及时解决。
盾构始发(含掘进)专项施工方案(审定稿)
XXXX轨道交通首期工程一〔B〕标XXXX站～XXXX北站地下区间工程盾构始发〔含掘进〕专项施工方案〔审定稿〕XXXX集团XXXX轨道交通首期工程项目经理部二O一O年五月1、编制说明与编制依据1.1、编制说明为预防建筑施工生产事故的发生，保证施工安全，对建设工程中地下暗挖工程类型的施工，施工单位应依据国家现行相关标准标准，由项目技术负责人组织相关专业技术人员，结合工程实际，编制暗挖工程专项施工方案，经施工单位施工技术、安全、质量等部门的专业技术人员进行审核，并经施工单位技术负责人签字后，再按照相关规定组织专家论证，施工单位根据专家组的论证报告，对专项施工方案进行修改完善，并经施工单位技术负责人、项目总监理工程师、建设单位项目负责人批准签字后，方可组织实施。
根据建设部下发的〈关于印发《危险性较大的分部分项工程安全管理方法》的通知〉中对地下暗挖工程的具体要求，XXXX轨道交通首期工程XXXX站至XXXX 北站地下区间海瑞克土压平衡盾构始发〔含掘进〕施工，属于地下暗挖工程范畴，到达规定的《危险性较大的分部分项工程安全管理方法》标准，故需编制安全专项施工方案进行论证通过后方可组织实施。
1.2、编制依据1、《机械设备安装工程施工》工业出版社；2、《工程建设环境安全技术管理体系》；3、XXXX市轨道交通首期工程施工图；4、海瑞克盾构机厂家提供的有关参数；5、《XXXX轨道交通首期工程XXXX地下区间总体施工组织设计》；6、《建设工程安全生产管理条例》国务院令第393号；7、关于印发《危险性较大的分部分项工程安全管理方法》的通知〔建质[2009]87号〕；8、关于印发《城市轨道交通工程安全质量管理暂行方法》的通知〔建质[2010]5号〕；9、XXXX轨道交通《关于建立轨道交通建设重大工程安全专项施工方案审查专家库的通知》〔昆轨建[2009]198号〕；10、《混凝土结构工程施工质量验收标准》〔GB50204-2002〕；11、《铁路隧道设计标准》〔TB10003-2005〕；12、《盾构法隧道施工与验收标准》〔GB50446-2008〕；13、《地下铁道工程施工及验收标准》〔GB50299-1999〕；14、《建筑施工计算手册》〔江正荣等编·中国建筑工业出版社·2004年9月〕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章编制依据1、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建施工项目招标文件、招标图纸、地质勘查报告、补遗书及投标文件。
2、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建工程承包合同。
3、广州市轨道交通六号线盾构7标段补充地质勘测资料、管线调查及现场调查资料。
4、广州市轨道交通六号线盾构7标段施工设计图纸。
5、国家现行有关施工及验收规范、规则、质量技术标准，以及广州地区在安全文明施工、环境保护、交通组织等方面的规定。
6、我公司在广州地铁建设中的成功的施工经验和研究成果及现有的施工管理水平、技术水平、科研水平、机械设备能力。
第二章工程概况一、始发端头工程地质、水文概况㈠工程地质根据《广州市轨道交通线网岩土工程勘察总体技术要求》的地铁沿线岩土分层系统和沿线岩土层的成因类型和性质、风化状态等，本基坑内各岩土分层及其特征如下：<1>人工填土层（Q4ml）主要为杂填土和素填土，颜色较杂，主要为褐黄色、灰色、灰褐色、褐红色等，素填土组成物主要为人工堆填的粉质粘土、中粗砂、碎石等，杂填土则含有砖块、砼块等建筑垃圾或生活垃圾，大部分稍压实～欠压实，稍湿～湿。
本层标贯击数6～18击，平均击数11击。
<4-2>河湖相沉积土层（Q3+4al）呈深灰色、灰黑色，主要为淤泥及淤泥质土组成，组成物主要为粘粒，含有机质、朽木，饱和，流塑状，局部夹薄层细砂。
标贯实测击数1～2击，平均击数为1.5击。
<5H-2>硬塑～坚硬状花岗岩残积土层黄褐色、红褐色、灰白色、灰褐色、黑褐色等色，组织结构已全部破坏，矿物成分除石英外大部分已风化成土状，较多细片状黑云母，以粉粘粒为主，含较多中粗砂、砾石。
残积土遇水易软化崩解。
主要为砾质粘性土、砂质粘性土、粘性土，呈硬塑～坚硬状。
<6H>花岗岩全风化带（γ53-2）呈黄褐色、褐灰色、红褐色、黑褐色等，原岩组织结构已基本风化破坏，但尚可辨认，岩芯呈坚硬土柱状，遇水易软化崩解。
局部夹强风化花岗岩碎块。
<7H>花岗岩强风化带（γ53-2）呈黄褐色、褐灰色、红褐色、黑褐色等，原岩组织结构已大部分风化破坏，矿物成分已显著变化，风化裂隙很发育，岩石极破碎，岩块可用手折断。
钾长石用手捏成砂状，斜长石、云母多已风化成高岭土或粘土。
局部夹全风化花岗岩。
岩芯呈半岩半土状，岩芯遇水易软化崩解。
<8H>花岗岩中等风化带（γ53-2）呈浅褐色、灰褐色等，中、细粒结构，块状构造，岩石组织结构部分破坏，矿物成分基本未变化，风化裂隙被铁染，并充填少量风化物。
斜长石矿物风化较深，钾长石、云母矿物风化轻微。
岩质硬，锤击声稍脆，不易击碎。
局部夹强风化岩。
岩芯较破碎，呈短柱状、碎块状。
<9H>花岗岩微风化带（γ53-2）岩石组织结构基本未变化，断口处新鲜，岩质坚硬，锤击声脆。
岩芯呈长柱状、短柱状。
㈡工程水文地下水按赋存方式分为第四系松散土层孔隙水，块状基岩裂隙水。
第四系冲积—洪积砂层为主要潜水含水层，冲积—洪积砂层含粘粒较多，富水程度较差，渗透系数仅为0.5～2.0m/d。
块状基岩裂隙水主要赋存在燕山期花岗岩强风化带及中等风化带，水力特点为承压水，地下水的赋存不均一。
在裂隙发育地段，水量较丰富，属承压水，渗透系数为1.09m/d。
区间场地环境类别为Ⅱ类。
地下水对混凝土结构无腐蚀性，对钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具弱腐蚀性。
二、始发井结构设计概况燕塘站～天河客运站区间中间风井兼盾构始发井起止里程左线为ZDK22+219.603～ZDK22+254.610，右线为YDK22+220.460～YDK22+255.463,全长35.0米，盾构始发井基坑位于燕岭路东侧，尤鱼岗用地规划—A型宿舍（广环大厦）东南侧,施工场地为广州市洒水车队大院内。
其地势平坦，风化基岩埋深较浅。
基坑围护结构采用800mm厚地下连续墙,三道支撑；主体结构为地下二层结构，顶板覆土厚度为4.3米，结构侧墙厚度800mm、顶板厚度为800mm、中板厚度为400mm、底板厚度为1100mm设计；主体结构中间立柱为1000×1200mm。
始发井中板、顶板均设置11.5m×7.5m的盾构机下井口，用于盾构机和后配套台车的吊装下井组装。
在始发井天河客运站方向结构中板、顶板均设置9.3×6.0m的临时出土口，用于初始掘进阶段的渣土吊运。
如下图：三、始发段概述盾构始发是指在始发竖井内利用临时组装的管片、反力台架等设备，使台架上的盾构机推进，从井壁上的到达口处入地层，并沿着规定路线掘进的一系列作业。
本工程先进行右线始发，鉴于始发场地局限，盾构机始发不能按照正常始发方案进行，盾构机部分台车必须位于地面。
以延伸管线实现始发，经过台车转接使盾构机设备正常连接和正常掘进，进行两次始发。
表1 燕塘-天河客运站区间始发段线路概况本区间采用两台海瑞克土压平衡盾构机先后始发掘进。
该盾构机适宜我标段砂土、淤泥质土、花岗岩风化带、强风化带等土层的掘进施工；盾构机掘进最小曲率半径300m，最大坡度42‰；盾构机设备总重量约为470T，盾体长度为8.30m，包括后配套总长75.6m，分为盾构机主机和后配套设备两大部分，后配套设备分别安装在5节后续台车上；盾构机盾尾间隙75mm，最大掘进速度8cm/min，最大推力36400KN。
盾构机刀盘直径6．28m，共有32把单刃滚刀,4把双刃中心滚刀,共40把刀刃,每个刀刃能承受的最大推力为267吨。
图4-1 盾构机主体图第三章盾构始发施工安排一、始发方案广州地铁六号线天天盾构项目部盾构始发井位于燕～天河区间的洒水车队处，始发井纵向长度仅有35米长，采用的海瑞克公司的Ф6280 mm土压平衡式盾构机由盾体、桥架和5辆后续台车组成，总长75.6m，始发竖井不能满足盾构机的整体始发。
盾构机的具体尺寸如表1-1。
表1-1 盾构机盾体及台车长度分是主要设备，理应将3#台车至盾体部分下井，4#-5#台车放置在地面，这样技术改造比较简单且改造费用较少，但考虑到始发竖井只有35米长。
从设备改造增加的费用和满足盾构机正常始发的条件下综合考虑：在右线始发时，我们采用将l#台车至盾体部分下井，2#～4#台车放置在始发井左侧，取消5#台车，这样的分体始发方案最理想。
等右线盾构机掘进135米后，左线始发，采将l#台车至盾体部分下井，2#～5#台车放置在右线隧道内的分体始发方案。
盾构机分体始发就必须要对盾构机原设备进行必要的改造和增加部分设备。
㈠后配套设备布置及设备改造。
盾构机的改造直接影响到盾构机始发的安全、效率、功能，故对盾构机改造应根据以下原则：⑴最大限度利用盾构机原有设备，减少对原有设备的改造和取消不必要的设备；⑵满足始发竖井的空间和材料垂直运输通道的要求；⑶有利于盾构机的下井安装及始发阶段掘进完成后其余台车的下井；⑷从经济及能耗的角度考虑尽量减少井下台车与台车之间连接管线长度；⑸能够快速完成始发阶段掘进；⑹不占用地面必要的工作面；⑺尽量利用现有龙门吊作为垂直运输设备。
根据以上原则和始发井空间，在右线始发时，将l#台车以前部分下井放于右线始发侧，2#～4#台车下井放于始发井左线，延长连接1#与台车之间管线(见图1)。
这样盾体与l#台车组装后，留下4m的空间作为材料垂直运输通道。
将原在3#台车的油脂泵4#台车泡沫泵迁移到l#台车尾部，既减少管线的长度又能保证油脂的压力。
将5#台车上皮带出土系统的主动轮和电机改到#台车上，将桥架和1#台车利用原有旧皮带连接，加工一个1.5米宽、3米长、2米高的土斗放在管片车上出渣。
前10米掘进采用卷扬机作为水平运输的牵引动力，待掘进10米后将电瓶车、浆车和一节渣土车下井出土，下管片时将浆车和渣土车吊上来，把管片车吊下运输管片。
图1-1 右线盾构机分体式始发摆放图图1-2 左线盾构机分体式始发摆放图需要加装的设备较少，改造技术简单，延长的管线数量较少、长度较短。
垂直运输使用龙门吊，井下水平运输前10米使用管片车和卷扬机，10米后使用电瓶车和渣土车，对掘进效率影响小。
㈡增加的设备。
根据实际的需要增加必要的设备，所增加的设备见表1-2。
从上表可知，增加设备不多就可满足盾构机分体始发的需要。
所增加的管线考虑到竖井的宽度、始发阶段掘进距离、台车在井下的摆放方式，增加单条管的长度约50米。
㈢盾构机的安装。
分体始发的盾构机安装与完整始发安装基本一样，只是在安装的过程中应根据短竖井的空间来考虑设备安装步骤，避免由于设备安装空间不够而造成安装困难。
另外增加的连接管线应与原备同一规格型号。
㈣将电缆和管路分开放置，在掘进过程中及时延放l#、2#台车之间的连接管线，防止拉断管线。
利用卷扬机牵引管片车时要采取有效的防溜车措施。
㈤右线掘进50米后，将2~5号台车移到右线始发侧，恢复盾构机原有设备，进入正常掘进。
左线掘进135米后停机，进行左线的分体始发，待左线掘进50米后，将2~5号台车移到左线始发侧，恢复盾构机原有设备，双线进入正常掘进。
二、始发流程盾构始发主要工作内容：场地布置、端头土体加固、洞门凿出、始发托架浇注及安装、施工轨道铺设、盾构机组装、反力架安装、洞门密封、管片生产、负环管片拼装等。
图2-1 盾构始发流程三、组织机构及分工项目经理对始发工作全面负责，项目副经理、项目总工负责始发现场工作、技术方案；下设物资设备部负责始发物资设备的进准备；财务部负责财务管理；技术部负责盾构始发技术方案准备、现场实施工作；安全质量部确保现场安全、控制施工质量。
整个始发过程实行“各部、室对项目总工程师、项目副经理负责；项目总工程师、项目副经理对项目经理负责”的层层负责制。
项目经理项目总工项目副经理施工技术部综合部安质部财务部物资设备部盾构一队盾构二队盾构三队盾构四队管片作业队机电维修队专家组图3-1盾构始发管理组织结构图1、总负责：王江卡2、技术总负责：李霄辉3、工序组织协调：秦永宏4、现场技术管理：张部令5、盾构机下井组装、调试：裴宝林6、施工测量：刘晓春7、场地布置：马忠伟8、安全、质量管理：屈建设9、物资设备：杨玉江10、工地试验：郭正平四、主要机械设备五、工期计划天平架-天河客运站盾构区间共有四次始发。
本次为第一次始发工期安排。
见附图一盾构区间隧道工程施工进度横道图。
第四章盾构始发准备一、始发线型及参数盾构始发采用直线的线型，考虑到最好的拟合隧道线路，采用如下参数：㈠盾构机始发洞门中心点坐标为左（33658.8052,45018.5044）、右线（33649.6004,45023.9922）；㈡始发井西端头盾构始发洞门中心点标高为：左线18.674，右线18.674。
