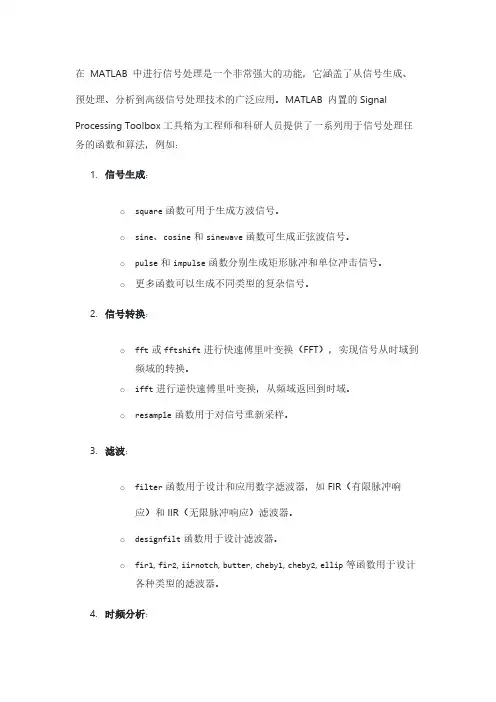

在MATLAB 中进行信号处理是一个非常强大的功能，它涵盖了从信号生成、预处理、分析到高级信号处理技术的广泛应用。
MATLAB 内置的Signal Processing Toolbox工具箱为工程师和科研人员提供了一系列用于信号处理任务的函数和算法，例如：1.信号生成：o square函数可用于生成方波信号。
o sine、cosine和sinewave函数可生成正弦波信号。
o pulse和impulse函数分别生成矩形脉冲和单位冲击信号。
o更多函数可以生成不同类型的复杂信号。
2.信号转换：o fft或fftshift进行快速傅里叶变换（FFT），实现信号从时域到频域的转换。
o ifft进行逆快速傅里叶变换，从频域返回到时域。
o resample函数用于对信号重新采样。
3.滤波：o filter函数用于设计和应用数字滤波器，如FIR（有限脉冲响应）和IIR（无限脉冲响应）滤波器。
o designfilt函数用于设计滤波器。
o fir1, fir2, iirnotch, butter, cheby1, cheby2, ellip等函数用于设计各种类型的滤波器。
4.时频分析：o spectrogram可以用来计算信号的短时傅里叶变换（STFT），从而得到信号的时频谱图。
o wavelet工具箱支持小波分析。
5.阵列信号处理：o phased Array System Toolbox提供了处理传感器阵列信号的功能，包括波束形成、DOA估计等。
6.参数建模和识别：o ar, armax, yulewalk等函数用于自回归模型的建立和识别。
o lsim、bode、freqz等函数用于系统分析和频率响应可视化。
7.其他：o detrend去除信号中的趋势项。
o smooth对信号进行平滑处理。
o findpeaks寻找信号的峰值点。
使用MATLAB进行信号处理的优势在于其直观的图形界面和强大的数学运算能力，使得用户能够快速验证理论、原型设计以及实现复杂的信号处理算法。
使用Matlab进行数字信号处理的方法与案例
使用Matlab进行数字信号处理的方法与案例1. 引言数字信号处理是一项广泛应用于通信、音频、图像以及其他相关领域的技术。
Matlab作为一种功能强大的数学计算软件，提供了丰富的工具和函数，使得数字信号处理变得更加简单和高效。
本文将会介绍使用Matlab进行数字信号处理的方法和一些实际应用案例。
2. Matlab数字信号处理工具箱Matlab提供了专门的工具箱来支持数字信号处理。
其中最常用的是信号处理工具箱（Signal Processing Toolbox）和图像处理工具箱（Image Processing Toolbox）。
这些工具箱提供了一系列的函数和算法，用于处理和分析数字信号。
3. 数字信号处理基础知识在开始使用Matlab进行数字信号处理之前，有一些基础知识是必须掌握的。
数字信号处理涉及到信号的采样、离散化、滤波、频谱分析等概念。
了解这些基础知识将有助于我们更好地理解和处理信号。
4. 信号生成与操作在Matlab中，可以使用函数生成各种类型的信号。
例如，使用sawtooth函数可以生成锯齿波信号，使用square函数可以生成方波信号。
此外，Matlab还提供了丰富的信号操作函数，例如加法、乘法、卷积等，方便对信号进行进一步处理。
5. 时域和频域分析时域分析用于分析信号在时间上的变化情况，而频域分析则用于分析信号在频率上的分布。
在Matlab中，可以使用fft函数进行快速傅里叶变换，将信号从时域转换到频域。
通过对频域信号进行分析，可以获得信号的频谱分布，进而得到信号的频率特性。
6. 滤波器设计与应用滤波是数字信号处理中常用的技术，用于去除噪声、增强信号等。
Matlab提供了一系列的滤波器设计函数，例如fir1、butter等，可以根据需要设计各种类型的数字滤波器。
使用这些函数可以实现低通滤波、高通滤波、带通滤波等操作。
7. 音频处理案例音频处理是数字信号处理的一个重要应用领域。
在Matlab中，可以使用audioread函数读取音频文件，使用audiowrite函数写入音频文件。
Matlab中的信号处理与拟合方法介绍
Matlab中的信号处理与拟合方法介绍引言：信号处理是一门研究如何对信号进行分析、处理和提取信息的学科。
而在Matlab中，信号处理与拟合方法是其强大功能之一。
本文将介绍一些常用的信号处理方法和拟合技术，以帮助读者更好地掌握和应用这些技术。
一、时域信号处理方法1. 信号滤波信号滤波是对信号中所包含的噪声进行抑制或去除的过程。
常用的信号滤波方法包括无源滤波和有源滤波。
无源滤波是指通过改变信号的特性来达到滤波的目的，如低通滤波器、高通滤波器等。
有源滤波是在信号路径中引入可控的元件，如电容、电感等来实现滤波的效果。
2. 自相关与互相关自相关是指信号与其自身在时间上的相关性。
在Matlab中，可以使用xcorr函数实现自相关计算。
互相关是指两个不同信号之间的相关性。
在Matlab中，可以使用xcorr函数实现互相关计算。
3. 平均滤波平均滤波是通过对一系列信号的平均值进行计算来减少噪声的影响。
在Matlab 中，可以使用filter函数实现平均滤波。
二、频域信号处理方法1. 快速傅里叶变换(FFT)FFT是一种将信号从时域转换到频域的方法，它可以将信号分解成一系列频谱分量。
在Matlab中，可以使用fft函数进行傅里叶变换，并使用ifft函数进行逆变换。
2. 滤波器设计滤波器设计是一种通过在频域对信号进行滤波来减少噪声的方法。
在Matlab中，可以使用fir1等函数设计滤波器。
3. 频谱分析频谱分析是通过对信号的频谱进行分析来研究信号特性的方法。
在Matlab中，可以使用pwelch函数进行功率谱估计。
三、信号拟合方法1. 多项式拟合多项式拟合是将信号拟合成多项式函数的方法。
在Matlab中，可以使用polyfit 函数进行多项式拟合，并使用polyval函数进行预测。
2. 最小二乘法拟合最小二乘法是一种通过最小化观测值与拟合值之间的差异来拟合信号的方法。
在Matlab中，可以使用lsqcurvefit函数进行最小二乘法拟合。
使用MATLAB进行信号处理与滤波
使用MATLAB进行信号处理与滤波信号处理与滤波是数字信号处理领域中的重要技术，而MATLAB是一种广泛应用于信号处理的工具。
本文将介绍如何使用MATLAB进行信号处理与滤波，包括信号采样、信号重构、频谱分析以及常用的滤波器设计和应用。
首先，我们先了解一下信号处理的基本概念。
信号处理是对信号进行采样、重构、滤波、增强、压缩等操作的过程。
信号可以是连续的或离散的，常常通过采样将连续信号转换为离散信号进行处理。
在MATLAB中，可以使用`plot`函数来绘制信号的波形图。
假设有一个正弦信号，我们可以通过以下代码绘制其波形图：```matlabfs = 1000; % 采样率为1000Hzt = 0:1/fs:1; % 时间向量，从0到1sf = 10; % 正弦信号的频率为10Hzx = sin(2*pi*f*t); % 构造正弦信号plot(t, x); % 绘制波形图xlabel('Time (s)'); % x轴标签ylabel('Amplitude'); % y轴标签title('Sinusoidal Signal'); % 图片标题```这段代码中，首先定义了采样率`fs`、时间向量`t`和信号频率`f`，然后使用`sin`函数构造了正弦信号`x`，最后通过`plot`函数绘制出信号的波形图。
在进行信号处理时，经常需要进行频谱分析来研究信号的频率特性。
MATLAB 提供了多种函数来计算信号的频谱，其中最常用的是`fft`函数。
以下代码演示了如何计算信号的频谱，并绘制频谱图：```matlabFs = 1000; % 采样率为1000HzT = 1/Fs; % 采样间隔L = 1000; % 信号长度为1000t = (0:L-1)*T; % 时间向量x = sin(2*pi*50*t) + 0.5*sin(2*pi*120*t); % 构造含有两个频率成分的信号Y = fft(x); % 对信号进行傅里叶变换P2 = abs(Y/L); % 计算双边频谱P1 = P2(1:L/2+1); % 取单边频谱P1(2:end-1) = 2*P1(2:end-1); % 幅度归一化f = Fs*(0:(L/2))/L; % 频率向量plot(f,P1); % 绘制频谱图title('Single-Sided Amplitude Spectrum of x(t)'); % 图片标题xlabel('Frequency (Hz)'); % x轴标签ylabel('Amplitude'); % y轴标签```这段代码中，首先定义了采样率`Fs`、采样间隔`T`、信号长度`L`和时间向量`t`，然后使用两个正弦信号相加的方式构造了含有两个频率成分的信号`x`，接着使用`fft`函数对信号进行傅里叶变换得到频谱`Y`，最后根据频谱进行幅度归一化并绘制频谱图。
利用Matlab进行数字信号处理与分析
利用Matlab进行数字信号处理与分析数字信号处理是现代通信、控制系统、生物医学工程等领域中不可或缺的重要技术之一。
Matlab作为一种功能强大的科学计算软件，被广泛应用于数字信号处理与分析领域。
本文将介绍如何利用Matlab进行数字信号处理与分析，包括基本概念、常用工具和实际案例分析。
1. 数字信号处理基础在开始介绍如何利用Matlab进行数字信号处理与分析之前，我们首先需要了解一些基础概念。
数字信号是一种离散的信号，可以通过采样和量化得到。
常见的数字信号包括音频信号、图像信号等。
数字信号处理就是对这些数字信号进行处理和分析的过程，包括滤波、频谱分析、时域分析等内容。
2. Matlab在数字信号处理中的应用Matlab提供了丰富的工具箱和函数，可以方便地进行数字信号处理与分析。
其中，Signal Processing Toolbox是Matlab中专门用于信号处理的工具箱，提供了各种滤波器设计、频谱分析、时域分析等功能。
除此之外，Matlab还提供了FFT函数用于快速傅里叶变换，可以高效地计算信号的频谱信息。
3. 数字信号处理实例分析接下来，我们通过一个实际案例来演示如何利用Matlab进行数字信号处理与分析。
假设我们有一个包含噪声的音频文件，我们希望去除噪声并提取出其中的有效信息。
首先，我们可以使用Matlab读取音频文件，并对其进行可视化：示例代码star：编程语言：matlab[y, Fs] = audioread('noisy_audio.wav');t = (0:length(y)-1)/Fs;plot(t, y);xlabel('Time (s)');ylabel('Amplitude');title('Noisy Audio Signal');示例代码end接下来，我们可以利用滤波器对音频信号进行去噪处理：示例代码star：编程语言：matlabDesign a lowpass filterorder = 8;fc = 4000;[b, a] = butter(order, fc/(Fs/2), 'low');Apply the filter to the noisy audio signaly_filtered = filtfilt(b, a, y);Plot the filtered audio signalplot(t, y_filtered);xlabel('Time (s)');ylabel('Amplitude');title('Filtered Audio Signal');示例代码end通过以上代码，我们成功对音频信号进行了去噪处理，并得到了滤波后的音频信号。
Matlab中的信号处理方法与示例分析
Matlab中的信号处理方法与示例分析引言：信号处理是指对信号进行采集、变换、压缩、恢复等操作的一种技术。
在现代科学和工程领域中，信号处理在音频、图像、视频等领域中有着广泛的应用。
Matlab作为一款功能强大的科学计算软件，提供了丰富的信号处理工具箱，方便用户进行信号处理的研究和应用。
本文将介绍Matlab中的信号处理方法以及一些示例分析。
一、时域分析1.基本信号生成：Matlab可以方便地生成各种基本信号，如正弦信号、方波信号、脉冲信号等。
利用Matlab编写的生成函数，可以通过输入参数来灵活生成所需的信号。
2.时域图像绘制：利用Matlab的图像绘制函数，可以将信号在时域上进行可视化表示。
通过绘制的时域图像，我们可以对信号的幅值、波形等特征进行直观的观察和分析。
3.时域运算：利用Matlab的向量化运算，我们可以对信号进行各种时域运算，如加法、减法、乘法、除法等。
这些操作对于研究信号的变换和传输过程具有重要的意义。
二、频域分析1.快速傅里叶变换（FFT）：Matlab提供了方便的FFT函数，可以对信号进行频域分析，得到信号在频域上的表示。
通过FFT变换后的结果，我们可以得到信号的功率谱密度、频谱等信息。
2.频谱图绘制：Matlab中的频谱图绘制函数可以将信号的频谱绘制成直观的图像，帮助我们更好地理解信号的频率特征。
通过频谱图的分析，可以发现信号中的主要频率成分以及噪声等信息。
3.滤波操作：通过在频域上对信号进行滤波操作，可以实现信号的去噪、降噪等目的。
Matlab中提供了丰富的滤波函数和滤波器设计工具，方便用户进行信号滤波处理。
三、小波分析1.小波变换：小波变换是一种非平稳信号分析的有效方法。
Matlab中有多种小波变换函数，可以对信号进行小波变换，并得到信号在时频域上的表示。
小波变换可以更好地捕捉信号的瞬时特征，对于研究非平稳信号非常有用。
2.小波包分解：Matlab提供了小波包分解函数，可以将信号进行小波包变换，并得到信号在不同频带的分解系数。
实验一 MATLAB基本操作及简单信号处理
实验一 MATLAB 基本操作及简单信号处理1 实验目的● 学会运用MATLAB 表示的常用离散时间信号； ● 学会运用MATLAB 实现离散时间信号的基本运算。
2 实验原理及实例分析2.1 离散时间信号在MATLAB 中的表示离散时间信号是指在离散时刻才有定义的信号，简称离散信号，或者序列。
离散序列通常用)(n x 来表示，自变量必须是整数。
离散时间信号的波形绘制在MATLAB 中一般用stem 函数。
stem 函数的基本用法和plot 函数一样，它绘制的波形图的每个样本点上有一个小圆圈，默认是空心的。
如果要实心，需使用参数“fill ”、“filled ”，或者参数“.”。
由于MATLAB 中矩阵元素的个数有限，所以MA TLAB 只能表示一定时间范围内有限长度的序列；而对于无限序列，也只能在一定时间范围内表示出来。
类似于连续时间信号，离散时间信号也有一些典型的离散时间信号。
1. 单位阶跃序列单位阶跃序列)(n u 定义为)0()0(01)(<≥⎩⎨⎧=n n n u （1-1）在MA TLAB 中，冲激序列可以通过编写uDT .m 文件来实现，即function y=uDT(n)y=n>=0; %当参数为非负时输出1调用该函数时n 也同样必须为整数或整数向量。
【实例1-1】 利用MATLAB 的uDT 函数绘出单位阶跃序列的波形图。
解：MATLAB 源程序为>>n=-3:5; >>x=uDT(n);>>stem(n,x,'fill'),xlabel('n'),grid on >>title('单位阶跃序列') >>axis([-3 5 -0.1 1.1])程序运行结果如图1-1所示。
2. 矩形序列矩形序列)(n R N 定义为),0()10(01)(N n n N n n R N ≥<-≤≤⎩⎨⎧= （1-2）矩形序列有一个重要的参数，就是序列宽度N 。
MATLAB信号处理分析方法详解
MATLAB信号处理分析方法详解第一章：信号与系统基础知识信号与系统是信号处理的基础，本章将介绍信号和系统的基本概念。
首先讲解离散信号和连续信号的区别，然后介绍离散系统和连续系统的特点。
接下来，讨论信号的时域和频域分析方法，如傅里叶级数分析和傅里叶变换。
最后介绍MATLAB中的信号生成函数和相关函数。
第二章：MATLAB中的滤波器设计与实现滤波器在信号处理中起到重要的作用，本章将详细介绍MATLAB中的滤波器设计与实现方法。
首先介绍滤波器的基本概念和分类，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
然后介绍MATLAB中的滤波器设计工具，包括fir1函数和fir2函数等。
接下来，讲解MATLAB中滤波器的实现方法，包括直接法、级联法和并联法。
最后，通过实例演示该方法的具体应用。
第三章：时频分析方法时频分析方法是用来描述信号在时间和频率上的变化特性的重要工具，本章将详细介绍MATLAB中的时频分析方法。
首先介绍短时傅里叶变换（Short-Time Fourier Transform，STFT）和连续小波变换（Continuous Wavelet Transform，CWT）等常用时频分析方法的原理和特点。
然后介绍MATLAB中相应的函数和工具箱，如spectrogram函数和cwt函数。
接下来，通过实例演示这些方法在信号处理中的应用。
第四章：谱分析方法谱分析是用来研究信号频谱特性的方法，本章将详细介绍MATLAB中的谱分析方法。
首先介绍基于傅里叶变换的频谱分析方法，如功率谱密度估计和相关函数估计。
然后介绍MATLAB中相关的函数，如pwelch函数和cpsd函数。
接下来，介绍基于自相关函数的自谱估计和互谱估计方法。
最后，通过实例演示这些方法在信号处理中的应用。
第五章：数字滤波器设计与实现数字滤波器是数字信号处理中常用的工具，本章将详细介绍MATLAB中的数字滤波器设计与实现方法。
首先介绍数字滤波器的基本概念和分类，包括IIR滤波器和FIR滤波器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
r N
1
a(k)e jwk
k
[h,f]=freqz(b,a,n,fs)
13
14
零极点增益？
15
离散系统的表示方法转换函数
tf2zp
sos2tf
tf2ss
sos2zp
zp2tf
sos2ss
zp2sos
ss2tf
zp2ss
ss2zp
ss2sos
16
4.3 变换的MATLAB实现
1、DFT
1
0.5
0
-0.5
-1
0
1
2
3
4
5
6
7
square sawtooth sinc
➢ 噪声的产生
rand , randn
4
周期波形产生
函数名
Sawtooth(t,width)
功能
产生锯齿波或三角波. Width确定最大值位置
Square(t,duty)
产生方波。Duty指定正半周期的比例
Sinc(t)
MATLAB与信号处理
数字信号处理
1
4、基于MATLAB的数字信号处理
4.1 信号产生 4.2 离散系统的MATLAB实现 4.3 变换的MATLAB实现 4.4 数字滤波器设计 4.5 功率谱估计
2
4.1 信号产生
信号的表示
x(n)={x(n)}={…,x(-2),x(-1),x(0),x(1),x(2) …}
数字滤波器
对数字信号进行滤波的线性时不变系统。
数字滤波器的分类
IIR数字滤波器：设计经典选频滤波器，性能好， 阶数低。
FIR数字滤波器：设计线性相位经典滤波器，适用范围广、
阶数高。
27
数字滤波器的设计步骤
1） 按照实际任务的要求，确定滤波器的技术指标。 2）用一个因果、稳定的离散线性时不变系统的系统函数
9
4.2 离散系统的MATLAB实现
离散系统的表示方法：
LSI系统的时域表示 常系数线性差分方程 单位抽样响应h(n)
LSI系统的频域表示 频率响应 （DFT） 转移函数 （z变换） 零极点增益 二次分式
离散系统的内部描述
10
离散系统的输入输出的差分方程：
N
M
ak y(n k) br x(n r)
k 0
r0
y(n) 0.4y(n 1) 0.5y(n 2) 0.2x(n) 0.1x(n 1)
单位抽样响应 h(n) ?
filter函数
impz函数
y=filter(b,a,x)
y=impz(b,a)
11
12
频率响应 H(e jw ) ？
M
b(r )e jwr
H(e jw )
Matlab中，信号都是用矩阵（向量）描述
例如：x=[4 3 7 –9 1]
典型离散信号表示
➢ 单位抽样序列
x=zeros(1,N);
x(1)=1;
δ(n)
x(k)=1;
δ(n-k)
➢ 单位阶跃序列:
x=ones(1,N);
3
➢ 波形的产生 首先产生时间：如t=0:0.01:2*pi; 产生信号：如 y=sin(2*t+pi/4);
7
折叠 取样和 取样积 卷积 相关
y=x(-n)
n2
y=sum(x(n1:n2)) y x(n)
n1 n2
y=prod(x(n1:n2)) y x(n) n1 y=conv(x,h)
[y,ny]=conv_m(x,nx,h,nh) r= xcorr(x,y)
8
产生数据
➢ 直接键盘输入 ➢ 利用函数产生，如sin,cos,sawtooh等 ➢ 用Matlab从.Mat文件导入 ➢ 通过文件读写产生数据，如fopen,fread等 ➢ 用一个.M文件专门产生数据
产生sinc或sin(pi*t)/(pi*t)
Diric(t,n)
产生Dirichlet函数
5
1 0.8 0.6 0.4 0.2
0 -0.2 -0.4 -0.6 -0.8
-1 0
5
10
15
20
25
30
sawtooth(t,0.7)
1
0.8
0.6
0.4
0.2
0
-0.2
-0.4
-10
-5
0
5
10
sinc(t)
2 1.5
1 0.5
0 -0.5
-1 -1.5
-2 0
5
10
15
20
25
30
square(t)
1
0.8
0.6
0.4
0.2
0
-0.2
-0.4
-10
-5
0
5
10
diric(t,5)
信号的常规操作
信号加
x=x1+x2
信号乘 改变比例
移位
x=x1.*x2 x=a*x1 x=x1(n-k)
信号必须 等长对齐 信号必须 等长对齐
30
（2） 基于MATLAB的IIR滤波器设计
Butterworth数字滤波器设计 椭圆数字滤波器设计 Chebyshev-I数字滤波器设计 Chebyshev-II数字滤波器设计
31
Butterworth数字滤波器设计
MATLAB语句：
[b,a]=butter(n,wn)
(1)
[b,a]=butter(n,wn,’ftype’)
24
5、Hilbert变换
解析信号
z(n) x(n) j x(n)
DFT方法求解 函数y=Hilbert(x)
25
4.4 基于MATLAB的数字滤波器设计
（1） 数字滤波器的基本概念 （2）基于MATLAB的IIR滤波器设计 （3） 基于MATLAB的FIR滤波器设计
26
（1） 数字滤波器的基本概念
去逼近这一网络性能。根据不同的要求可选择IIR或者 FIR系统函数去逼近。 3）利用有限精度算法实现系统函数。
28
IIR数字滤波器一般有两种设计方法：
1）模拟原型法 先设计一个合适的模拟滤波器，然后再变 换为满足要求的数字滤波器 。
2）直接法 直接在离散时域和离散频域进行数字滤波 器的设计
29
FIR一般有三种设计方法： 窗函数法 频率取样法 切比雪夫逼近法
N 1
X (k) x(n)WNkn.............0 k N 1 n0
N 1
x(n)
1 N
X (k)WNkn.........0 n N 1
k 0
其中 WN e j(2 /N )
17
计算
x
(n)
cos(
n
6
),
N
12
DFT并画图
18
19
20
2、FFT 可利用内部函数fft进行计算，速度快。 y=fft(x,n) x的n点fft x=ifft(y,n)
21
3、z变换
X ( z)
x(n) z n
n
x(n)
1
2j
X (z)zn1dz
c
[R,P,K]=residuez(b,a)
N
N x(n) n
N 1
N x (n) cos n0
n k
N
y=dct(x,n) x=idct(y,n)
23
rp=84.3566
