锚杆格构梁高边坡施工方案.
锚杆及格构梁专项施工方案
石岩街道塘头二号路市政工程锚杆及格构梁专项施工方案编制人：审核人：审批人：施工单位：深圳市坤和建筑工程有限公司编制日期：2011年6月20日一、编制依据1、石岩塘头二号路市政边坡工程《建设工程施工承包合同》。
2、天津城建设计院有限公司“石岩塘头二号路市政边坡工程边坡工程”施工设计图。
3、本公司拟派出的项目经理及相关技术人员现场踏勘、调查所掌握的第一手资料。
4、国家现行边坡等相关的施工技术规范、操作规程和技术标准。
5、国家现行颁布的建筑工程的施工验收规范及规定以及深圳市有关规定和相关政策。
6、我公司现有技术力量、队伍素质、机械装备、财务实力和组织协调能力及多年来在类似工程施工中积累的丰富施工经验。
二、编制原则1、遵循设计图纸、施工规范、规程、验收标准的原则。
在编写主要项目施工方法中，严格按设计图纸要求，执行现行施工规范、规程及验收标准，确保工程质量。
2、坚持实事求是的原则。
在制定各具体项目实施方案过程中，充分研究、分析本工程的特点、难点，坚持科学组织、合理安排、均衡生产，确保优质高效完成本合同段建设任务。
3、坚持专业化作业与综合管理相结合的原则。
在施工组织安排上，以专业队为基本组成形式，机械化作业为主，充分发挥专业人员和先进优良设备之优势，并采取综合管理手段合理配置，以达到整体优化目的。
5、实施项目法管理，利用网络技术对生产资源及生产诸要素进行优化配置，保证实现成本、工期、质量、安全及社会信誉等预期目标。
三、工程概况本工程位于深圳市宝安区石岩街道塘头二号路东与现状宝石公路相接，北侧接现状塘头一号路，呈“L”型。
本项目位于石岩应人石片区，该边坡为自然边坡，边坡最高约40m，坡长280m，边坡拟采用下陡上缓的多台阶形状，坡率分别为1：0.25、1：0.5、1：0.75、1：1.0，每级坡面高8～10米，平台宽2米，平台内侧设截水沟，边坡表面裸露，坡面土质松散，存在大量水土流失形成的侵蚀沟。
坡顶为杂草及山皮土。
高边坡锚杆框架梁防护施工专项方案精品教案
新区主干道项目第七标段（8+000～K11+614）高边坡防护锚杆框架梁施工专项方案一、编制目的明确高边坡锚杆框架梁防护工程、施工工艺、操作要点和相应的工艺标准，指导、规范路基防护工程施工。
二、编制依据1、《巴中市新区主干道项目施工图》2、《公路桥涵施工规范》（JTJ041-2000）3、《公路工程质量检验评定标准》（JTJF80/1-2001）4、《城镇道路工程施工与质量验收规范》（CJJ1-2008）5、巴中市新区主干道工程第六标段指导性施工组织设计6、中交集团内部协作施工招标技术规范7、施工现场调查资料8、现行市政、公路工程施工材料机具设备等定额。
9、国家、交通部、四川省巴中市有关安全、环境保护、水土保持等方面的法律、法规、规定。
三、适用范围适用于新区主干道项目第七标段高边坡锚杆框架梁防护工程。
四、工程概况（一）、工程地形地质条件K8+188.6～K8+468段最大挖除厚度约60m，揭露地层主要为砂岩、泥岩。
顶部砂岩岩层倾角进水平，节理较发育，优势节理①281°∠88°，185°∠87°②290°∠85°，201°∠78°③285°∠77°，179°∠79°整体性一般，强度较高，抗风化能力较强，施工时可能有碎石崩落，注意防护，但不影响开挖施工。
下伏微风化泥岩，厚度约10m，强度较高，抗风化能力差。
底部为微风化砂岩。
该段里程K8+330处有一处小型滑坡，后缘裂隙错落0.3～0.8m，拉裂缝宽度约0.5m，变形明显，滑坡规模30×45×3 m3人工扰动情况下可能发生滑动。
该段整体工程地质条件较好，属较稳定场地，较适宜路堑建设。
（二）、设计主要内容1、设计内容K8+300路堑最大挖除厚度约60m，最大挖深处设平台6道，高度分别为8、10米，坡比为1：0.5;1:0.75;1:1;1:1.25。
高边坡锚杆框格梁施工方法
高边坡锚杆框格梁施工方法
高边坡锚杆框格梁采用搭设施工脚手架及操作平台进行施工。
1.脚手架搭设
（1）脚手架布置
脚手架钢管采用φ48x3.5钢管，钢管横向、纵向及竖直方向间距均为1．5m。
坡角第一根立杆顶入排水沟沟底，沿坡面的每根立杆及水平杆，都将其打入山坡土层或岩层内固定；顺坡面斜杆搭设三层，在架体下部作为斜撑，斜撑撑在水平地面上。
锚杆在施工作业层铺设脚手板，以便于放置锚杆施工机械及施工。

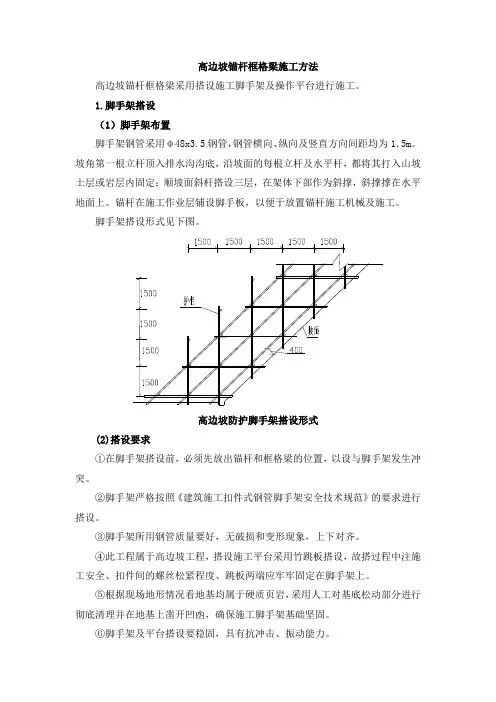

脚手架搭设形式见下图。
高边坡防护脚手架搭设形式
(2)搭设要求
①在脚手架搭设前，必须先放出锚杆和框格梁的位置，以设与脚手架发生冲突。
②脚手架严格按照《建筑施工扣件式钢管脚手架安全技术规范》的要求进行搭设。
③脚手架所用钢管质量要好，无破损和变形现象，上下对齐。
④此工程属于高边坡工程，搭设施工平台采用竹跳板搭设，故搭过程中注施工安全、扣件间的螺丝松紧程度、跳板两端应牢牢固定在脚手架上。
⑤根据现场地形情况看地基均属于硬质页岩，采用人工对基底松动部分进行彻底清理并在地基上凿开凹凼，确保施工脚手架基础坚固。
⑥脚手架及平台搭设要稳固，具有抗冲击、振动能力。
2.锚杆框格梁施工艺
锚杆框格梁施工工艺流程：确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆→框格梁测量放样→基础开挖→钢筋绑扎→立模板→砼浇筑→修整边坡→回填种植土并挂网。
具体施工方法与常规的锚杆框格梁相同，不再赘述。
高边坡预应力锚索框梁或锚杆格梁防护施工方案及方法
高边坡预应力锚索框梁或锚杆格梁防护施工方案及方法一、方案设计1.确定防护对象：高边坡预应力锚索框梁或锚杆格梁。
2.确定防护目标：防止高边坡梁体受到外力破坏，保证梁体的稳定性和安全性。
3.研究边坡的地质条件、土壤力学、浸淫水情况等，评估边坡的稳定性和潜在的风险。
4.进行预应力计算，确定最佳的预应力锚索布置方案。
5.确定适当的预应力锚索材料和规格。
二、材料和设备准备1.预应力锚索材料：包括锚索和锚索端头，根据设计方案选购适当材料。
2.预应力锚索设备：包括锚索张拉设备、张拉器和锚具等。
3.钢筋和混凝土材料：根据梁体的设计要求购买足够的钢筋和混凝土。
4.所需的辅助设备和工具：如起重机、卷扬机、挖掘机、打地锚机等。
三、施工步骤1.梁体施工：按照设计要求，先进行梁体的搭模和钢筋绑扎工作，然后进行混凝土的浇筑和养护。
2.预应力锚索施工：根据梁体的设计要求和锚索布置方案，进行预应力锚索的布置工作。
首先，在梁体两侧的边坡上挖掘锚孔，并进行清理和处理。
然后根据设计要求，安装锚孔套筒，并固定预应力锚索。
在锚索两端安装张拉器和锚具，并进行张拉调整。
最后，进行预应力锚索的锚固和防护措施。
3.高边坡的防护施工：根据边坡的具体情况，采取适当的防护措施。
可以选择进行护坡砌筑、护坡植被、喷涂护坡等工作，以增加边坡的稳定性和防止水土流失。
四、质量控制1.施工方案和设计方案的符合性检验：核对施工方案和设计方案，确保符合工程要求。
2.施工现场的安全控制：确保施工现场的安全，做好防护措施。
3.材料的质量控制：选择合格的材料，保证质量符合要求。
4.施工工艺的质量控制：按照施工工艺要求进行施工，避免施工缺陷。
5.相关试验和检测：对关键工程部位进行必要的试验和检测，确保施工质量合格。
五、验收和保养1.完成施工后，对整个工程进行验收，确保施工质量符合设计要求。
2.对预应力锚索部分进行保养和维护，定期检查锚孔套筒和锚具的情况，并做相应的修复和更换工作。
锚杆框格梁边坡施工方案
锚杆框格梁边坡施工方案1. 引言在土木工程领域中，边坡施工一直是一个关键的技术环节。
为了确保边坡的稳定性和安全性，锚杆框格梁是一种常用的边坡支护结构。
本文将详细介绍锚杆框格梁边坡施工方案，包括施工前准备、施工流程、质量控制等。
2. 施工前准备在进行锚杆框格梁边坡施工前，需要进行以下准备工作：2.1 设计方案确认确认设计方案，包括边坡的几何形状、锚杆的布置和参数、框格梁的类型和尺寸等。
确保设计方案满足工程要求。
2.2 材料准备准备所需的材料，包括钢筋、混凝土、锚杆、框格梁等。
确保材料的质量符合国家标准，并按照设计方案的要求进行选材。
2.3 设备准备准备所需的施工设备，包括起重机、打桩机、混凝土搅拌车等。
确保设备的性能正常，并进行必要的维护保养。
2.4 人员安排安排合适的施工人员，并确保他们熟悉施工方案和操作规程。
同时，还需要对施工人员进行必要的培训和安全教育，提高他们的工程素质和安全意识。
3. 施工流程锚杆框格梁边坡施工的基本流程如下：3.1 边坡开挖根据设计方案的要求，进行边坡的开挖工作。
要注意控制边坡的坡度和坡角，在开挖过程中及时支护，防止坍塌。
3.2 锚杆施工按照设计方案的要求，在边坡中安装锚杆。
首先进行锚杆孔的打洞工作，然后安装锚杆，最后进行锚固作业。
在施工过程中，要保持锚杆的垂直度和水平度，并进行必要的锚固测试。
3.3 框格梁施工在边坡中安装框格梁。
按照设计方案的要求，进行框格梁的制作和安装工作。
要保证框格梁的尺寸和位置准确无误，并进行必要的连接和固定。
3.4 混凝土灌注在框格梁内进行混凝土的灌注工作。
首先进行混凝土的搅拌和运输，然后进行灌注作业。
要确保混凝土的质量符合设计要求，并进行必要的测量和检测。
3.5 其他工作根据具体情况，还需要进行其他辅助工作，例如边坡的排水、绿化和防护等。
这些工作通常在主体施工完成后进行，以确保边坡的美观和功能完善。
4. 质量控制为了保证锚杆框格梁边坡施工质量，需要进行以下质量控制措施：4.1 施工方案审核在施工前对施工方案进行审核，并与设计方案进行对比。
边坡锚杆框架梁施工方案
xxxxxxx工程锚杆（索）框架梁高边坡施工方案1.工程概况工程基本情况介绍：K201+635～K201+685公路右侧。
路基边坡长50m，最大坡高20m,坡陡，基岩出露，裂隙发育；震后该坡面失稳，易发生滑坡等大型地质灾害。
采取锚杆框架梁处理措施加以治理。
建设单位：xxxxxxx管理中心设计单位：xxxxxxx公司监理单位：xxxxxxx有限责任公司施工单位：xxxxxxx有限公司 2.施工组织2.1人员情况表2.2机械配备2.2原材料准备2.2.1锚固材料2.2.1.1水泥浆体材料:水泥选用普通硅酸盐泥，型号P.O42.5；骨料采用中细砂最大料径不大于2.5mm细度模数应在2.4～2.8范围内。
采用符合要求的水质，不使用受污染的水，不使用PH值小于4的酸性水。
2.2.1.2锚杆体材料选用(HRB2335)18＃螺纹钢，加强筋选用（HRB2335)16＃螺纹钢，定位器选用(R235)6.5＃圆钢；锚索材料选用4*øs15.2mm低松驰钢绞线，锚具选用OVM15-4锚具。
要求钢筋表面顺直、无锈蚀；锚索无断裂，损伤，对到场的钢绞线进行探伤和预张拉检验。
2.2.2框架梁及单元格植草材料2.2.2.1锚杆框架梁选用16＃(HRB335)钢筋及8＃（R235）钢筋，要求钢筋表面顺直、无锈蚀；锚索框架梁选用18＃(HRB335)钢筋及8＃（R235）钢筋。
混凝土采用P.O 42.5复合硅酸盐水泥,骨料采用级配卵石，砂子采用中粗砂。
2.2.2.2 单元格植草材料锚筋采用8#（R235）钢筋，铁丝网采用8#镀锌铁丝网（挡墙加固此项取消）。
2.3试验准备锚杆性能试验，钢筋性能试验；锚索的钢绞线性能试验。
粗细集料性能试验；砂浆、混凝土配合比试验。
2.4技术准备熟悉设计文件研究核对设计图纸。
参与施工的工程技术人员充分地了解和掌握设计意图结构和构造特点以及技术质量要求，能够按照设计要求顺利地进行施工。
向施工班组做技术交底，根据设计文件技术规范等，由技术人员向施工人员交清施工工艺操作标准质量标准等，并对施工人员进行岗前培训，使施工人员做到心中有数。
锚杆格构梁高边坡施工方案
锚杆格构梁高边坡施工方案1. 引言本施工方案是针对锚杆格构梁高边坡工程的具体施工方案，旨在确保施工过程安全、高效、质量可控。
本方案包括材料准备、设备配置、施工流程以及质量控制等内容。
2. 施工准备2.1 材料准备•锚杆：根据设计要求选用符合标准的高强度锚杆；•格构梁：选用符合标准的格构梁，强度满足设计要求；•梁座、支承板等辅助材料：选用符合标准的辅助材料，并保证其质量合格；•填充材料：选用适当的填充材料，如砂浆等；•填挖土方机械设备：根据工程规模和工期合理配置填挖土方机械设备。
2.2 设备配置•固定式搅拌站：根据工程规模配置适量的固定式搅拌站；•搅拌车：根据工程要求配置一定数量的搅拌车，以保证施工过程中混凝土的供应；•吊车：根据梁体尺寸和施工要求配置适量的吊车；•填充机械：根据工程规模和填充材料的性质选择适当的填充机械设备；•测量仪器：配置高精度的测量仪器，用于监测梁体的变形和位移情况。
3. 施工流程3.1 土方开挖根据设计要求和地质条件，采用相应的土方开挖方法，将边坡开挖至设计标高，并保证边坡的稳定性。
土方开挖过程中，应注意对周边环境的保护，以及对现场人员的安全。
3.2 锚杆施工在开挖好的边坡中，按照设计要求和施工加固方案进行锚杆施工。
具体步骤如下：1.钻孔：根据设计要求，在边坡中进行锚杆孔的钻探，孔深度和孔间距应符合设计要求；2.安装锚杆：将预先制作好的锚杆安装进孔内，并采取适当措施保证锚杆的正确安装；3.固结材料灌注：使用符合要求的固结材料对锚杆进行灌注，确保锚杆与地层之间形成良好的粘结。
3.3 格构梁安装根据设计要求和施工图纸，进行格构梁的安装工作。
具体步骤如下：1.安装支承板：根据设计要求和梁座尺寸，安装支承板；2.安装格构梁：将预先制作好的格构梁安装于支承板上，并进行固定。
3.4 混凝土浇筑根据施工图纸和设计要求，进行混凝土浇筑工作。
具体步骤如下：1.施工准备：做好混凝土搅拌站、搅拌车和浇筑工具的准备工作；2.混凝土搅拌：将预先准备好的原材料送入固定式搅拌站进行搅拌，保证混凝土的质量；3.混凝土运输：使用搅拌车将混凝土运输到工地，并在施工现场进行浇筑；4.浇筑工艺控制：控制浇筑速度和浇筑方式，使混凝土均匀地填充到格构梁中。
高边坡锚杆施工方案
高边坡锚杆施工方案高边坡锚杆施工方案一、项目背景该项目位于XX地区，坡高较高，地质条件较差，需要采取合适的工程措施来稳定边坡。
本方案将采用锚杆作为边坡的加固措施，以提高边坡的稳定性和安全性。
二、施工准备1. 确定锚杆数量和位置：根据边坡的具体情况，确定锚杆的数量和位置，确保边坡能够得到充分的加固。
2. 锚杆材料准备：准备高强度钢材作为锚杆的材料，确保锚杆的强度和可靠性。
3. 锚杆设备准备：准备适用的锚杆设备，包括锚杆钻机、锚杆套管、测试设备等，以确保施工的顺利进行。
4. 安全措施：准备必要的安全设施，包括安全标志、警示带、防护网等，以提升施工的安全性。
三、施工步骤1. 土方开挖：根据设计要求，在边坡上开挖出合适的孔洞，用于锚杆的安装。
确保孔洞的位置和尺寸符合设计要求。
2. 锚杆钻探：使用锚杆钻机对孔洞进行钻探，将锚杆穿过孔洞，达到边坡稳定的目的。
在钻探的过程中，及时检测孔洞的深度和质量。
3. 锚杆安装：将锚杆插入孔洞中，并注入专用的灌浆材料，确保锚杆与岩体之间的结合紧密可靠。
在锚杆的安装中，注意保持锚杆的垂直度和水平度。
4. 锚杆拉拔：在全部锚杆安装完成后，对锚杆进行拉拔测试，以判断锚杆的拉拔力和安全性。
如有需要，可以对锚杆进行进一步的测试和调整。
5. 边坡整体加固：在锚杆安装完成后，对边坡进行整体加固，包括适时进行护坡、护面等措施，以确保边坡的稳定性和安全性。
四、施工注意事项1. 施工现场安全：严格按照安全操作规程进行施工，加强对施工现场的管理和监督，确保施工人员的人身安全。
2. 质量控制：严格按照设计要求和施工规范进行施工，并对施工过程进行全程监控，确保施工质量的稳定可靠。
3. 施工进度：合理安排施工进度，确保施工的顺利进行，完成工程任务的要求。
4. 环境保护：妥善处理施工过程中产生的废弃物和废水，保护周边环境，并遵守环境保护法律法规的相关要求。
以上是高边坡锚杆施工方案的主要内容，通过科学的施工方案和合理的施工步骤，可以提高边坡的稳定性和安全性，避免发生边坡滑坡等不良事件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
格构梁锚杆专项施工（安全）方案一. 编制依据1、依据施工设计图及与业主签定的《施工合同》、招投标文件及现场实际情况。
2、我国现行有关规范、标准、及其相关的部颁标准。
3、《滑坡防治工程设计与施工技术规范》(DZ/T0219-2006)；4、《建筑边坡工程技术规范》(GB 50330-2002)；5、《混凝土结构工程施工及验收规范》(GB 50204-2002)；6、湖南省勘测设计院《浏大公路东风界路段山体滑坡工程地质详细勘察报告（KC10-347-391）。
7、《土层锚杆（索）技术规程（CES22:2005）二. 工程概况1.工程概述山体滑坡位于公路（国道）K + 处（左侧），滑坡山体地形地貌、地质条件较复杂，相对高差较大，广泛分布三叠系煤系地层。
滑坡体下方主要有公路（国道）及市³³镇³³村部分民房。
滑坡前缘公路挡土墙倒塌、公路上边坡护面墙鼓裂，山坡坡体下移（剪出），前缘滑体崩落（山坡坡体），后缘出现贯通式裂缝、错台，中上部沉陷，中下部滑体隆裂，中部滑体沉裂。
滑坡治理方案为先削坡，减小下滑力，再以“抗滑桩+格构锚杆+截排水+裂缝封填+人字形骨架护坡+修复已建挡墙”治理。
1.1 工程地形地质条件根据勘察钻探揭露和现场调查, 参照区域资料和附近煤田地质资料，工作区内出露地层主要为三叠系三丘田组第三段（T3sq3）及第四系残坡积物（Qel+dl），局部分布有第四系人工填土（Qml）层，概述如下：（1）第四系人工填土（Qml）主要分布于丘坡下部，系公路路基及挡墙背回填土，主要成分为碎石土及风化岩碎块，松散～稍密状，仅局部分布，且厚度小，一般0.5～1.5m。
（2）第四系残坡积层（Qel+dl）主要分布于丘坡地带，由于母岩成分的差异其物质成分、厚度差异较大，主要为粉质黏土、含碎石粘土。
稍湿～湿，结构松散，厚度变化较大，一般0～12m，丘坡上部较缓处厚度较大，下部较陡处厚度较小。
（3）三叠系三丘田组第三段（T3sq3）岩性主要有石英砂岩、泥页岩、碳质页岩夹煤层等，其中：石英砂岩：褐黄色、灰白色，中、粗粒及细粒结构，局部含砾，中厚层及薄层状构造，硅质、铁泥质胶结，主要矿物成分为石英及少量长石，岩石风化强烈，常呈强风化状，少部分中风化状，节理裂隙发育，裂面多铁锰质薄膜浸染。
泥页岩:棕褐、棕黄色,薄层状构造,泥质结构,水平层理发育，岩质较软,风化强烈，遇水易软化,手掰易碎。
炭质页岩夹煤层:黑色,炭质页岩与煤层互生。
页岩风化强烈,呈强风化状。
根据区域资料，共含煤4层，煤层厚度一般0.6～0.8m，最厚3.0m左右。
本段岩性较复杂，其岩性变化较大，风化程度不一，工程性状差别大，呈互层、夹层交替出现，软硬相间，层间结合力差，层面之间以及节理裂隙面在地下水作用下易形成软弱结构面影响山体斜坡的稳定性。
1.2设计内容锚杆施工采用二次灌浆工艺，每孔锚杆两根Ø25Ⅲ级钢，锚杆最长为38米，锚固体采用M30水泥砂浆。
格构梁为C30钢筋砼，施工部位位于一、二级马道之间的坡面，坡面坡度为1:2，格架内种植草木。
1.3主要工程数量各工程项目工程数量见下表：在土石方边坡开挖休整成型后即进行锚杆施工，计划施工工期为25天。
三. 施工准备1. 机械配备3.1材料准备对材料堆场等进行规划与修葺，然后对工程所需各种材料组织进场并报送进行检验。
3.2技术准备认真审核图纸及设计说明，进行现场测放并做好施工技术及安全交底，试验室确定施工配合比并对进场材料进行检验。
四．施工工艺1.锚杆施工1.1锚杆框架施工工艺流程确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆→制作框架梁。
1.2锚杆框架施工方法1.2.1锚杆孔测量放线按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。
其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±50 mm。
测定的孔位点，埋设半永久性标志，严禁边施工边放样。
竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。
如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。
1.2.2 钻孔设备钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。
岩层中采用MG-50锚杆钻机钻孔成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。
1.2.3钻机就位利用φ50 mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。
锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50 mm，高程误差不得超过±100 mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。
锚杆与水平面的交角z不大于45°，设计为10°～20°之间。
钻机安装要求水平、稳固，施钻过程中应随时检查。
1.2.4 钻进方式钻孔要求干钻，禁止采用水钻，以确保锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。
钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。
1.2.5钻进过程钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。
如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。
1.2.6 孔径孔深钻孔孔径、孔深要求不得小于设计值，孔口偏差≤±50mm，孔深允许偏差为+200mm。
为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。
为确保锚杆孔深度，要求实际钻孔深度大于设计深度0.2 m以上。
1.2.7 锚杆孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。
钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。
除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。
若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。
如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。
1.2.8 锚杆孔检验锚杆孔钻孔结束后，须经现场监理检验合格后，方可进行下道工序。
孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。
同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。
1.2.9锚杆体制作及安装锚杆杆体采用Ø18 (Ø32)螺纹钢筋，沿锚杆轴线方向每隔2.0 m设置一组钢筋定位器，保证锚杆的保护层厚度不低于50 mm。
锚筋尾端防腐采用刷漆、涂油等防腐措施处理。
锚杆端头应与框架梁钢筋焊接，如与框架钢筋、箍筋相干扰，可局部调整钢筋、箍筋地间距，竖、横主筋交叉点必须绑扎牢固。
安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓慢将锚杆体放入孔内，用钢尺量测孔外露出的锚杆长度，计算孔内锚杆长度（误差控制在±50 mm范围内），确保锚固长度。
制作完整的锚杆经监理工程师检验确认后，应及时存放在通风、干燥之处，严禁日晒雨淋。
锚杆在运输过程中，应防止钢筋弯折、定位器的松动。
1.2.10 锚固注浆常压注浆作业从孔底开始，实际注浆量一般要大于理论的注浆量，或以孔口不再排气且孔口浆液溢出浓浆作为注浆结束的标准。
如一次注不满或注浆后产生沉降，要补充注浆，直至注满为止。
锚杆固体采用M30水泥砂浆，采用二次注浆工艺，一次灌浆压力≥0.5,二次注浆压力≥2.0 Mpa，注浆必须从孔底向上灌注；注浆浆液水灰比不大于0.45，并加入适量的减水剂和膨胀剂，浆液中允许加入细砂和粉煤灰；根据实际情况注浆压力、注浆数量和注浆时间根据锚固体的体积及锚固地层情况调整。
注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。
1.2.11框架制作框架采用C25砼浇筑，框架嵌入坡面20cm，用人工开挖，石质地段使用风镐开凿，超挖部分采用C20砼调整至设计坡面。
横梁、竖梁基础先采用5cm水泥砂浆调平，再进行钢筋制作安装，钢筋接头需错开，同一截面钢筋接头数不得超过钢筋总根数的1/2，且有焊接接头的截面之间的距离不得小于 1 m。
因锚杆无预应力，锚杆尾部不需外露、不需加工丝口、不用螺帽和砼锚头封块，只需将锚杆尾部与竖梁钢筋相焊接成一整体，若锚杆与箍筋相干扰可局部调整箍筋的间距。
模板采用木模板，用短锚杆固定在坡面上，砼浇注时，尤其在锚孔周围，钢筋较密集，一定要仔细振捣，保证质量。
框架分片施工，横梁每10~15 m设一道伸缩缝，缝宽2cm，以沥青麻絮填塞。
注意：要在每个框格中心设1根1.5m长的Ø8带钩钢筋挂网，其用Ø30mm风钻成孔，并灌入M30水泥砂浆锚固；框架竖梁、横梁的终点及伸缩缝处，主筋弯起10cm；施工前先做锚杆抗拔试验，锚杆抗拔力为190KN。
2.框架梁施工2.1框架梁施工工艺流程施工准备→测量放样→基础开挖→钢筋绑扎→立模板→砼浇筑→修整边坡→回填种植土并挂网2.2施工方法2.2.1 施工准备施工现场三通一平工作要完成，进入工作面等施工辅道已经修建完毕；各钢筋、砂石材料已经试验抽检合格；各施工机具已进场并满足施工生产要求；各作业人员已进场并进行技术交底培训；根据工程需要及工程划分，技术人员、管理人员及其他人员均已到位。
2.2.2 测量放样各开挖后断面的复测工作已经完成，开挖坡体在人工修整其坡比等达到要求，然后测放出框架纵梁、横梁位置及施作起始范围。
2.2.3 基础开挖尽量修整好边坡，凸出地方要削平，按后按框架竖梁、横梁尺寸及模板厚度精确挖出单根梁肋轮廓。
其中最下一级边坡平台有网格坡脚基础，测量放线后经监理验收后可开挖。
2.2.4 钢筋绑扎⑴先施工竖梁，并于接点处预留横梁钢筋，竖梁形成后，再施工横梁。
⑵在施工安置框架钢筋之前，先清除框架基础底浮碴，保证基础密实，并在底部铺一层1：3水泥砂浆垫层。
