激光光散射检测法的实验说明
laser light scattering 激光散射法

laser light scattering 激光散射法1. 引言1.1 概述激光散射法是一种重要的物质表征技术,通过以激光束作为光源,测量散射角度和强度来研究物质的结构和性质。
该方法具有非破坏性、高精度、快速等优点,因此广泛应用于材料科学、生物医学等领域。
1.2 文章结构本文将围绕激光散射法展开详细介绍,主要包括原理、实验设置与操作步骤、数据分析与结果讨论这几个方面。
首先,我们将详细解释激光散射法的原理,包括光散射现象介绍、激光与物质相互作用以及散射角度和强度的测量方法。
接下来,我们将介绍实验设置和操作步骤,包括激光器和样品选择、测量装置搭建以及样品准备和实验条件控制。
随后,我们将进行数据分析,并讨论结果的意义和可能的应用。
最后,在结论与展望部分,我们将总结研究成果,并提出存在问题及解决方案,同时探讨后续研究的方向和推荐。
1.3 目的本文旨在提供关于激光散射法的全面介绍,使读者能够了解该技术的原理、实验步骤和数据处理方法。
通过对已有研究成果的总结与讨论,我们希望揭示激光散射法在材料科学等领域中的应用前景,并为相关研究提供启示和指导。
2. 激光散射法的原理:2.1 光散射现象介绍在物质中,当光与粒子或分子相互作用时,会发生光散射现象。
这种现象可以通过激光散射法进行测量和研究。
激光散射是指当激光束通过样品时,由于与样品中的微观粒子相互作用,导致激光以不同角度和强度被散射。
2.2 激光与物质相互作用激光通过样品时与样品中的微观粒子或分子相互作用。
这些粒子的大小范围从纳米到微米级别不等。
当入射的激光束遇到这些微观颗粒时,其中一部分能量被吸收并耗散在其周围环境中,另一部分则被散射出去。
2.3 散射角度和强度的测量方法在激光散射实验中,通常使用角度解析技术来测量被散射出去的光的角度和强度。
常见的角度解析技术包括静态多角度散射(Static Light Scattering, SLS)和动态光散射(Dynamic Light Scattering, DLS)。
动态光散射法的使用方法

动态光散射法的使用方法动态光散射法(Dynamic Light Scattering,简称DLS)是一种常用的粒径测量技术,广泛应用于颗粒物理学、生物化学和材料科学等领域。
本文将介绍DLS的使用方法,包括原理、实验步骤和数据分析等内容。
DLS基于光的散射原理,通过测量溶液中颗粒的光散射强度和时间间隔来获得颗粒的尺寸分布信息。
DLS实验通常使用激光器产生单色、单频光源照射溶液中的颗粒,利用光散射仪器收集被散射的光。
在分析过程中,首先需要将溶液样品注入到DLS仪器中,并调节相关参数进行实验。
下面是详细的使用方法。
首先,准备样品。
将待测物质溶解在适当的溶剂中,并过滤以去除粗大颗粒和杂质。
确保样品浓度适中,不宜过高或过低。
同时,要注意采用适宜温度进行实验,避免过高或过低温度对样品产生影响。
其次,设置仪器参数。
打开DLS仪器并进行预热,根据实际需要选择合适的激光功率和探测器角度。
通常,较浓的样品需要更高的功率,而较小的颗粒要选择较小的探测器角度。
此外,还需要设置测量时间和延迟时间等参数,在实验之前进行校准,确保仪器正常工作。
然后,进行测量实验。
将样品注入到DLS仪器的样品池中,并调整好样品位置和光束聚焦。
然后,开始测量并记录光散射信号。
在实验过程中,要确保样品池内无气泡、尘埃和颗粒聚集等干扰因素,并保持稳定的温度。
最后,进行数据分析。
将测量到的光散射数据导入数据分析软件中,并进行相应的处理。
常用的数据分析方法包括自相关函数分析、傅里叶变换、逆问题求解等。
通过这些数据处理和分析方法,可以获得样品的尺寸分布、聚集状态以及粒径动力学等相关信息。
除了以上基本步骤,还有一些使用DLS时需要注意的事项。
首先,样品的浓度应适当,过高的浓度可能导致颗粒的聚集,影响实验结果。
其次,样品的稳定性也很重要,尽量避免颗粒的沉降和聚集现象。
此外,实验条件和参数的选择也需要根据具体样品的性质和要求来确定,不同样品可能需要不同的操作方法和参数设置。
小角激光光散射法测定不同结晶条件下聚合物球晶尺寸-高分子物理-实验8-08

按下列要求记录实验数据,并计算球晶半径 R 。
No. 激光管电流/mA
曝光时间/s
L/cm
1 2 3
d/cm θm/(°) R /μm
挑选一张拍摄比较清晰,散射强度极大位置明显的底片,测定 d 值,计算球晶平均半径 R 。
如果检偏片和起偏片的偏振方向都是垂直取向(即图 1 中的z轴方向),记作Vν 散射;如果检 偏片水平取向,而起偏片垂直取向,记作Hν 散射。在研究结晶性聚合物的结构形态方面,用得较 多的是Hν 散射。
1
图 2 是聚丙烯球晶的 小角激光光散射图形。
光散射理论,有“模型 法”和“统计法”两种。球晶 是结晶性高聚物中极为普
六、思考题 1.与光学显微镜相比较,用小角激光光散射法研究晶态聚合物的球晶结构有什么优点? 2.你还知道哪些小角激光光散射法在固体聚合物研究中的应用? 七、参考文献 1.R. S. Stein, J. Appl. Phys., 1960,31,1873 2.R.S. 斯坦著,,徐懋等译.散射和双折射方法在聚合物织构研究中的应用.北京:科学出版社, 1983 3. 左榘编著.激光散射原理及其在高分子科学中的应用.郑州:河南科学技术出版社,1994
U
=
4πR λ
sin⎜⎛ ⎝
θ 2
⎟⎞ ⎠
2
λ为光在介质中的波长;sinU 定义为正旋积分
∫ sin U = U sin x dx 。 0x
从公式(1)中可以看出,散射强度与球晶的光学各向异性项 (αr − αt )
相关,而与周围介质无关。并且对散射角、方位角有依赖关系,以 sinμcosμ的形式随μ而变化。当μ = 0°、90°、180°、270°时,sinμcosμ = 0,因此,在这四个方位上,散射强度IHν =0;而当μ = 45°、135°、225°、 315° 时,sinμcosμ有极大值,因而散射强度也出现最大值。这就是Hν 散射图之所以呈四叶瓣的原因。

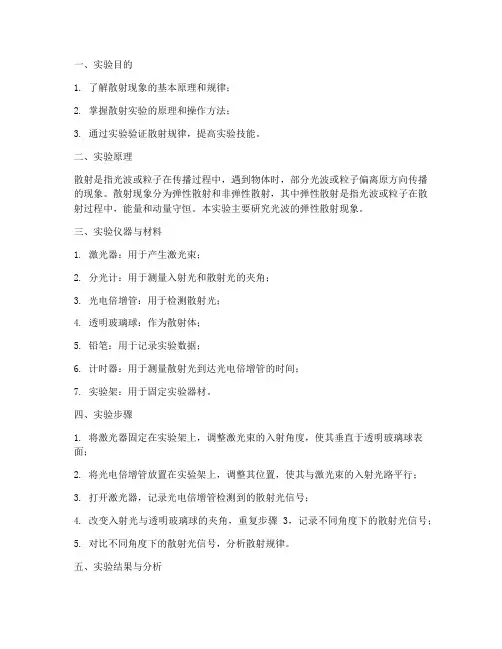

关于散射的实验报告

一、实验目的1. 了解散射现象的基本原理和规律;2. 掌握散射实验的原理和操作方法;3. 通过实验验证散射规律,提高实验技能。
二、实验原理散射是指光波或粒子在传播过程中,遇到物体时,部分光波或粒子偏离原方向传播的现象。
散射现象分为弹性散射和非弹性散射,其中弹性散射是指光波或粒子在散射过程中,能量和动量守恒。
本实验主要研究光波的弹性散射现象。
三、实验仪器与材料1. 激光器:用于产生激光束;2. 分光计:用于测量入射光和散射光的夹角;3. 光电倍增管:用于检测散射光;4. 透明玻璃球:作为散射体;5. 铅笔:用于记录实验数据;6. 计时器:用于测量散射光到达光电倍增管的时间;7. 实验架:用于固定实验器材。
四、实验步骤1. 将激光器固定在实验架上,调整激光束的入射角度,使其垂直于透明玻璃球表面;2. 将光电倍增管放置在实验架上,调整其位置,使其与激光束的入射光路平行;3. 打开激光器,记录光电倍增管检测到的散射光信号;4. 改变入射光与透明玻璃球的夹角,重复步骤3,记录不同角度下的散射光信号;5. 对比不同角度下的散射光信号,分析散射规律。
五、实验结果与分析1. 实验数据记录:入射光与透明玻璃球的夹角(θ) | 散射光信号(V)---------------------------------|----------------0° | 010° | 0.220° | 0.430° | 0.640° | 0.850° | 1.060° | 1.270° | 1.480° | 1.690° | 1.82. 实验结果分析:由实验数据可知,随着入射光与透明玻璃球的夹角增大,散射光信号逐渐增强。
当入射光与透明玻璃球的夹角为90°时,散射光信号达到最大值。
这表明散射现象在垂直于散射体表面时最为明显。
3. 散射规律:根据实验结果,可以得出以下散射规律:(1)散射现象在垂直于散射体表面时最为明显;(2)散射光信号随着入射光与散射体夹角的增大而增强;(3)散射光信号与入射光强度成正比。

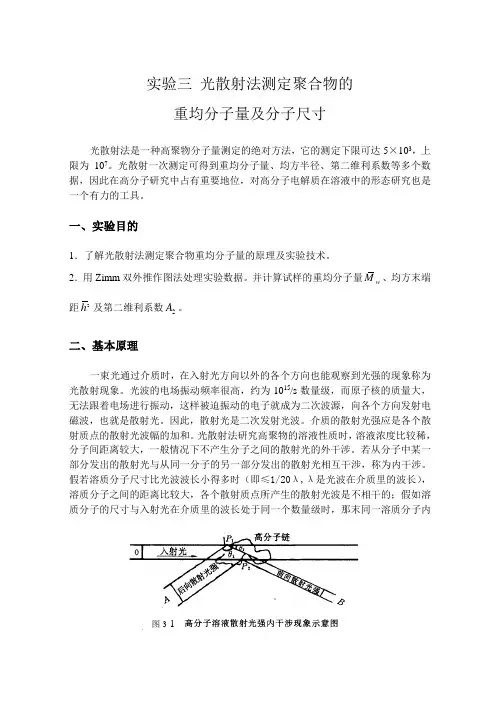

实验4光散射法测定聚合物的

实验三光散射法测定聚合物的重均分子量及分子尺寸光散射法是一种高聚物分子量测定的绝对方法,它的测定下限可达5×103,上限为107。
光散射一次测定可得到重均分子量、均方半径、第二维利系数等多个数据,因此在高分子研究中占有重要地位,对高分子电解质在溶液中的形态研究也是一个有力的工具。
一、实验目的1.了解光散射法测定聚合物重均分子量的原理及实验技术。
M、均方末端2.用Zimm双外推作图法处理实验数据。
并计算试样的重均分子量wA。
距2及第二维利系数2二、基本原理一束光通过介质时,在入射光方向以外的各个方向也能观察到光强的现象称为光散射现象。
光波的电场振动频率很高,约为1015/s数量级,而原子核的质量大,无法跟着电场进行振动,这样被迫振动的电子就成为二次波源,向各个方向发射电磁波,也就是散射光。
因此,散射光是二次发射光波。
介质的散射光强应是各个散射质点的散射光波幅的加和。
光散射法研究高聚物的溶液性质时,溶液浓度比较稀,分子间距离较大,一般情况下不产生分子之间的散射光的外干涉。
若从分子中某一部分发出的散射光与从同一分子的另一部分发出的散射光相互干涉,称为内干涉。
假若溶质分子尺寸比光波波长小得多时(即≤1/20λ,λ是光波在介质里的波长),溶质分子之间的距离比较大,各个散射质点所产生的散射光波是不相干的;假如溶质分子的尺寸与入射光在介质里的波长处于同一个数量级时,那末同一溶质分子内图3-1各散射质点所产生的散射光波就有相互干涉,这种内干涉现象是研究大分子尺寸的基础。
高分子链各链段所发射的散射光波有干涉作用,这就是高分子链散射光的内干涉现象,见图3-1。
关于光散射,人们提出了升落理论。
这个理论认为:光散射现象是由于分子热运动所造成的介质折光指数或介电常数的局部升落所引起的。
将单位体积散射介质(介电常数为ε)分成N 个小体积单元,每个单元的体积大大小于入射光在介质里波长的三次方,即301V Nλ∆=但是小体积单元,仍然是足够大的,其中存在的分子数目满足作统计计算的要求。

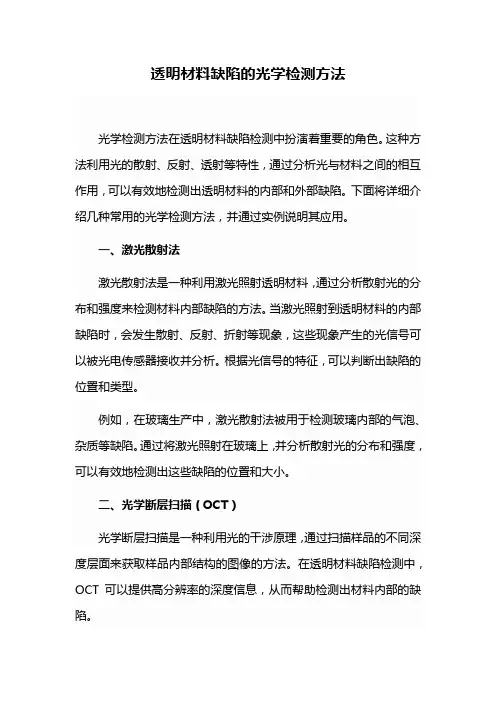

透明材料缺陷的光学检测方法

透明材料缺陷的光学检测方法光学检测方法在透明材料缺陷检测中扮演着重要的角色。
这种方法利用光的散射、反射、透射等特性,通过分析光与材料之间的相互作用,可以有效地检测出透明材料的内部和外部缺陷。
下面将详细介绍几种常用的光学检测方法,并通过实例说明其应用。
一、激光散射法激光散射法是一种利用激光照射透明材料,通过分析散射光的分布和强度来检测材料内部缺陷的方法。
当激光照射到透明材料的内部缺陷时,会发生散射、反射、折射等现象,这些现象产生的光信号可以被光电传感器接收并分析。
根据光信号的特征,可以判断出缺陷的位置和类型。
例如,在玻璃生产中,激光散射法被用于检测玻璃内部的气泡、杂质等缺陷。
通过将激光照射在玻璃上,并分析散射光的分布和强度,可以有效地检测出这些缺陷的位置和大小。
二、光学断层扫描(OCT)光学断层扫描是一种利用光的干涉原理,通过扫描样品的不同深度层面来获取样品内部结构的图像的方法。
在透明材料缺陷检测中,OCT可以提供高分辨率的深度信息,从而帮助检测出材料内部的缺陷。
例如,在塑料制品的缺陷检测中,OCT被用于获取塑料制品的内部结构图像。
通过分析图像中的变化,可以检测出塑料制品内部的裂纹、气泡等缺陷。
三、傅里叶变换红外光谱(FTIR)傅里叶变换红外光谱是一种利用红外光照射材料,通过分析材料的红外光谱来获取材料分子结构和化学成分信息的方法。
在透明材料缺陷检测中,FTIR可以帮助识别材料内部的化学缺陷和杂质。
例如,在光学玻璃的缺陷检测中,FTIR被用于分析玻璃内部的化学成分。
通过分析红外光谱中的特征峰,可以判断出玻璃内部的杂质和化学缺陷的类型和浓度。
四、偏振成像技术偏振成像技术是一种利用光的偏振特性,通过分析偏振光的分布和变化来获取材料表面和内部的信息的方法。
在透明材料缺陷检测中,偏振成像技术可以提供关于材料表面和内部缺陷的详细信息。
例如,在平板显示器的缺陷检测中,偏振成像技术被用于获取显示器面板的内部结构信息。
小角激光散射法

实验七 小角激光光散射法测定 全同立构聚丙烯球晶半径小角激光光散射(Small Angle Laser Scattering ,以下简称SALS )法被广泛地用来研究聚合物薄膜、纤维中的结构形态及其拉伸取向、热处理过程结构形态的变化、液晶的相态转变等,已成为研究聚合物结构与性能关系的重要方法。
SALS 表征的聚合物结构单元的大小在10-10m 到10-8m 之间。
一、实验目的:用小角激光光散射法研究聚合物的球晶,并了解有关原理。
二、基本原理:根据光散射理论,当光波进入物体时,在光波电场作用下,物体产生极化现象, 出现由外电场诱导而形成的偶极矩。
光波电场是一个随时间变化的量,因而诱导偶极矩也就随时间变化而形成一个电磁波的辐射源,由此产生散射光。
光波在物体中的散射,根据谱频的3个频段,可分为瑞利(Rayleigh )散射,拉曼(Raman )散射和布里渊(Brillouin )散射等。
而SALS 方法是可见光的瑞利散射。
它是由于物体内极化率或折射率的不均一性引起的弹性散射,即散射光的频率与入射光的频率完全相同(拉曼散射和布里渊散射都涉及到频率的改变)。
图7-1为SALS 法原理示意图。
当在起偏镜和检偏镜之间放入一个结晶聚合物样品时,入射偏振光将被样品散射成某种花样图。
图中的θ角为入射光方向与被样品散射的散射光方向之间的夹角,简称为散射角,μ角为散射光方向在YOZ 平面(底片平面)上的投影与Z 轴方向的夹角,简称方位角。
当起偏镜与检偏镜的偏振方向均为垂直方向时,得到的光散射图样叫做V V 散射,当两偏光镜正交时,得到的光散射图叫做V H 散射。
图7-1所示即V H 散射。
对SALS 散射图形的理论解释目前有模型法和统计法两种。
所谓模型法,是斯坦和罗兹(Rhodes )从处于各向同性介质中的均匀的各向异性球的模型出发来描述聚合物球晶的光散射,根据瑞利-德拜-甘斯(Rayleigh-Debye-Gans )散射的模型计算法可以得到如下的V V 和V H 散射强度公式:图7-1()()()()22033[2sin cos sin V V i s r s I AV a a U U U SiU a a SiU U U ⎛⎫=---+-- ⎪⎝⎭()()222cos cos 4sin cos 3]2r i a a U U U SiU θμ+-⨯-- ---------------(1)()()2222033[cos sin cos 4sin cos 3]2V H i r I AV a a U U U SiU U θμμ⎛⎫=-⨯-- ⎪⎝⎭(2)式中I 为散射光强度;V 0为球晶体积;i a 和r a 分别为球晶在切向和径向的极化率;s a 为环境介质的极化率;θ为散射角;μ为方位角;A 为比例常数。
激光光散射法的原理及其在超细粉体粒度测试中的应用

激光光散射法的原理及其在超细粉体粒度测试中的应用激光光散射法的原理及其在超细粉体粒度测试中的应用一、激光光散射法的原理激光光散射法是一种用于粒径分析的精密仪器。
它利用激光穿过粒子云,根据散射角度和散射强度的变化,可以准确地测量粒子的粒径分布。
激光光散射法基于Mie理论,通过对入射激光光束与粒子相互作用的研究,可以得出粒子的大小、形状和折射率等信息。
在激光光散射法中,激光被聚焦到粒子云中,与粒子发生相互作用后,根据弥散光、散射光等信息,可以推断出粒子的大小和分布。
通过精密的光学和电子设备,可以对散射光进行精确地测量和分析,从而得出粒径分布的精确数据。
二、激光光散射法在超细粉体粒度测试中的应用在超细粉体粒度测试中,激光光散射法具有明显的优势。
超细粉体的粒径通常很小,传统的测试方法难以满足精度要求。
而激光光散射法可以有效地测量微小尺寸的粒子,具有很高的精度和可靠性。
超细粉体常常具有较大的比表面积和特殊的形状,传统方法可能无法准确地描述其粒度特征。
而激光光散射法可以综合考虑粒子的大小、形状和折射率等因素,给出更全面的粒度分布数据,从而为材料的研究和应用提供更丰富的信息。
激光光散射法还可以进行快速、连续的测试,适用于大批量样品的处理。
通过自动化的数据采集和处理,可以大大提高测试效率和准确性,满足实际应用的需要。
三、个人观点和理解作为一种先进的粒径分析技术,激光光散射法在超细粉体领域具有广阔的应用前景。
随着材料科学和工程技术的不断发展,对粒径特征的精确描述和控制已成为重要研究方向。
激光光散射法的原理和技术优势,使其能够满足不同材料的测试需求,为超细粉体的特性研究和应用提供重要支持。
总结回顾:激光光散射法作为一种粒径分析技术,具有精度高、数据全面、测试快速的特点,在超细粉体粒度测试中具有重要的应用价值。
通过对原理和应用案例的深入理解,我们可以更清晰地认识激光光散射法在超细粉体领域的重要作用,为材料的研究和开发提供有力支持。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
激光光散射检测法的实验说明
高速反流色谱法(HSCCC)是一项强有力的分离技术,并逐渐应用于天然产物化学。
分析型HSCCC的仪器已经可以得到,并有在天然产物化学方面应用的综述。
若干种类型的检测器已经被连接到分析型HSCCC仪器上,其中包括UV、IR和质谱(MS)等检测器。
这些系统能提供关于溶质结构的重要信息。
然而它们对于HSCCC的应用受限于仪器使用的复杂性(MS),高噪音水平(UV)或灵敏度(IR)。
光散射作为液相色谱法的一种选择检测原理已被提出。
蒸发激光光散射检测法(ELSD)作为一种通用检测方法,是基于以下原理:洗脱液[例如来自一个高效液相色谱(HPLC)柱]被雾化和蒸发,从而在载气流中留下溶质的微小粒子。
这些粒子通过一激光束,使光发生散射,散射的光被检测。
其响应的大小与通过检测器的溶质质量有关。
已经证实,使用HPLC分析碳水化合物和类脂时,ELSD会特别有用。
1 实验
溶媒HPLC级(Burdick & Jackson)。
水通过Milli-Q系统(Millipore)净化。
参比物从C.Roth Inc.(Karlsruhe,F.R.G.)购买。
“微量”高速反流色谱仪与一个30 mL螺旋管和0.85 mm I.D.聚四氟乙烯管从。
