钯镀层的成核与生长机理
第3章化学镀剖析
第3章化学镀剖析
1
主要内容
一、化学镀概述
化学镀基本概念、基本原理及其特点
二、化学镀镍
概述、 基体材料 、动力学 、镀液基本组成 、 次磷酸盐型镀液镀Ni层、 镀层的组成和特性
第3章化学镀剖析
2
一、化学镀概述 1. 化学镀基本概念
化学镀(chemical plating)是属镀层的一种化学处理 方法。在还原剂的作用下，使金属盐溶液中的金属离 子还原成原子，在具有催化作用的基板表面上沉积成
（6）对要求高硬度、耐磨的零件，可用化学镀 镍代替镀硬铬。
第3章化学镀剖析
12
2. 化学镀镍与基体材料
化学镀的前提： a. 基体表面必须具有催化活性，这样才能引发化学沉 积反应；
b. 另一方面化学镀层本身必须是化学镀的催化表面， 这样沉积过程能持续下去，达到所需要的镀层厚度。
第3章化学镀剖析
13
化学镀镍本身就是化学沉积反应的催化剂；然而， 需要化学镀镍的基体材料几乎可以是任何一种金属 或非金属材料。
(4) 化学镀是靠基材自催化活性而起镀的，因此其结合 力一般均优于电镀。
(5) 镀层有光亮或半光亮的外观，晶粒细小致密、孔隙 率低，某些化学镀层还具有特殊的物理化学性能。
缺点：
(1) 化学镀品种远少于电镀。 （Ni，Co，Cu， Pd，Pt，
Ag，Au）
(2) 镀液寿命短，废水排量大，镀覆速度慢， 成本也
第3章化学镀剖析
17
➢ 比镍稳定的金属：
如铜、银、金等，这些材料的表面上不可能在镀液中发
生置换反应而沉积镍，必须通过施加阴极脉冲电流或者 使被镀表面与一片比镍活泼的金属接触，以便被镀表面
沉积上镍从而引发化学沉积反应。
化学镀钯原理
化学镀钯原理
嘿，朋友们！今天咱就来唠唠化学镀钯的原理，这可真的超级有趣哦！
你知道吗，化学镀钯就像是一场神奇的魔法表演！想象一下，把一种普通的材料放进一个特殊的溶液里，然后，哇塞，就像变魔术一样，它的表面就覆盖上了一层闪亮的钯。
这多奇妙啊！比如说，就像我们给一个小物件穿上了一件华丽的钯金属外衣。
那它到底是怎么做到的呢？其实啊，这当中涉及到一系列复杂又神奇的化学反应。
溶液中的钯离子就像是一群小精灵，它们急切地想要找到一个“家”。
而我们的工件呢，就像是一块等待被装饰的画布。
当工件进入溶液后，这些小精灵就在工件表面安了家，一层一层地堆积起来，形成了漂亮的钯镀层。
就好像是一群小朋友在堆积木，一层一层地越堆越高。
在这个过程中，可少不了还原剂的帮忙哦！它就像是一场派对的组织者，指挥着钯离子们有序地排列。
这就好比是一场精彩的足球比赛，还原剂是教练，钯离子是球员，它们相互配合，共同完成这场“比赛”。
哎呀，你说这是不是超级神奇？化学镀钯的原理就是这么有意思！它让原本普通的东西变得特别，变得闪亮！所以说啊，科学的世界真的是充满了
惊喜，充满了无限的可能！只要我们用心去探索，就能发现这些隐藏在背后的奇妙之处。
化学镀钯，真的是让我对科学又多了几分热爱和好奇呢！
我的观点结论就是：化学镀钯的原理超级神奇，它展示了科学的魅力，值得我们深入研究和了解！。
电沉积Pt的成核与生长机理
电沉积Pt的成核与生长机理
2016-09-23 12:33来源：内江洛伯尔材料科技有限公司作者：研发部
电沉积Pt的成核与生长机理常规尺寸电极的电结晶机理与微电极并不相同,应用微电极研究电沉积的成核与晶体生长理论有其独特的优势. 虽然,Correia、Heerman等已曾提出了微电极上电沉积的成核与扩散控制生长模型. 而West等也对微盘电极的晶体成核与三维扩散控制生长进行了直接数字模拟,但该模型只能用于有限的体系.况且由于在Au微盘电极上,Pt电沉积的初期,其控制步骤是电子传递过程,所以Correia、Heerman及West的模型并不适用.
武汉大学化学与分子科学学院陶芝勇等人于不同H2PtCl6浓度和超电势下,应用Fleischmann的电结晶成核及晶体生长模型和Barradas Bosco的电化学成相吸附成核模型,拟合多晶Au微盘电极( =30μm)上电沉积Pt的恒电势阶跃电流暂态曲线.得出:在稀H2PtCl6溶液中,上述沉积过程初期,发生H2PtCl6吸附并遵循二维瞬时成核与圆柱形生长模型.二维生长速率常数随超电势线性增加.跟随其后的是核的层状生长,其速率常数随超电势呈非线性变化.而在高浓H2PtCl6溶液中,沉积机理转变为H2PtCl6的吸附、瞬时成核及三维正圆锥形的生长模式.其晶核的
垂直生长速率常数k PERP比水平生长速率常数k PARA大两个数量级以上.况且,logk PERP随超电势线性增加,而logk PARA则随超电势呈反S形变化的关系.相同超电势下,无论k PERP还是k PARA,均比稀H2PtCl6溶液中的二维层状生长速率常数大几个数量级.。

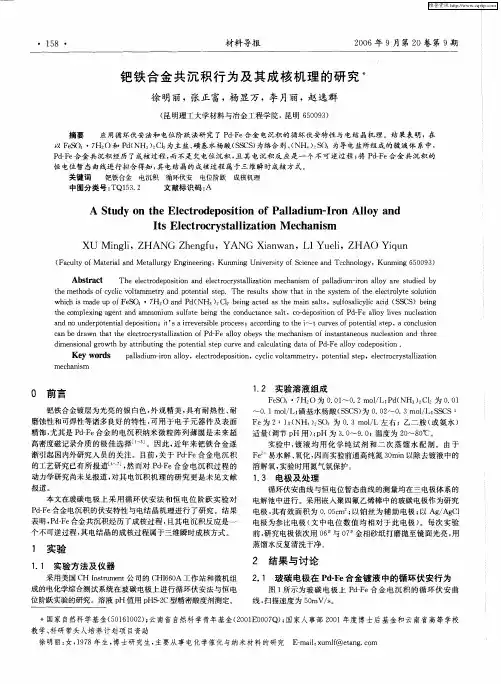

钯铁合金共沉积行为及其成核机理的研究
ｔｅｍｅｈ ｄ ｆｃ ｃｉ ｏｔｍｍｅｒ ｎ ｏｅ ｔ ｌｓｅ ． Ｔｈ ｅ ｕｔ ｈ ｗ ｈ ｔｉ ｈ ｙ ｔｍ ｆｔ ｅｅｅｔｏｙｅ ｓ ｌｔ ｎ ｈ ｔｏ ｓｏ ｙ ｌ ｖ ｌ ｃ ａ ｔｙａ ｄ ｐ ｔｎ ｉ ｔｐ ａ ｅ ｒｓ ｌ ｓ ｏ ｔ ａ ｎ ｔ ｅｓ ｓｅ ｏ ｈ ｌｃ ｒｌｔ ｏｕ ｉ ｓ ｏ ｗｈｃ ｓｍａ ｅｕ ｆＦｅ Ｏ４・７ Ｏ ｎ （ ｉｈｉ ｄ ｐ ｏ Ｓ Ｈ２ ａ ｄ Ｐｄ ＮＨ３ ２ ２ｂ ｉｇ ａ ｔｄ ａ ｈ ｉ ａｔ ，ｓ ｌｏ ａｉｙｉ ａ ｉ （ Ｓ ） Ｃ１ ｅｎ ｃｅ ｓ ｔ ｅｍａｎ ｓ ｌ ｓ ｕｆｓ ｌ ｌ ｃｄ Ｓ ＣＳ）ｂ ｉｇ ｃ ｃ ｅｎ ｔｅｅ ｍｐｅ ｉｇ ａ ｅ ｔａ ｄ ａ ｈ ｏ ｌｘｎ ｇ ｎ ｎ ｍｍ ｏ ｉｍ ｕｆｔ ｅｎ ｈ ｏ ｄ ｃａ ｃ ａｔ ｏ ｄ ｐ ｓｔｏ ｆＰｄＦｅａｌｙ ｌ ｅ ｕ ｌａｉｎ ｎｕ ｓ ｌａｅ ｂ ｉｇ ｔ ｅ ｃｎ ｕ ｔｎ ｅｓ ｌ，ｃ－ ｅ ｏ ｉｉｎ ｏ — ｌ ｉ ｓｎ ｃｅ ｔ ｏ ｖ ｏ ａ ｄｎ ｎ ｅ ｐ ｔｎ ｉｌ ｅ ｏ ｉ ｏ ｎ ｏ ｕ ｄ ｒ ｏ ｅ ｔａ ｐ ｓｔ ｎ；ｉ’ ｒｖ ｒｉ ｌ ｐ ｏ ｅ ｓ ｃｏ ｄｎ ｏｔ ｅｉ ｔ ｕ ｖ ｓｏ ｏ ｅ ｔ ｌ ｔｐ，ａｃ ｎ ｌｓｏ ｄ ｉ ｔ Ｓａｉ ｅ ｅｓｂｅ ｒ ｃ ｓ ：ａ ｃ ｒ ｉｇ ｔ ｈ ～ ｒ ｅ ｆｐ ｔｎ ｉ ｅ ｒ ｃ ａｓ ｏ ｃｕ ｉｎ ｃ ｎｂ ｒｗｎ ｔ ａ ｈ １ｃｒ ｃｖ ｔ１ｚ ｔ ｎ ｏ ＿ ｅ ａｌｙ ｏ ｅ ｓｔ ｅｍｅ ｈ ｎ ｓ ｏ ｎ ｔｎ ａ ｅ ｕ ｕ ｌａｉｎ ａ ｄ ｔ ｒ ｅ ａ ｅｄ ａ ｈ ｔｔ ｅｅｅ ｔｏ ｒ ｓａ１ ａｉ ｆＰｄＦ ｌ ｂ ｙ ｈ ｃ ａ ｉｍ ｆｉｓａ ｔｎ ｏ ｓｎ ｃｅ ｔ ｎ ｈ ｅ ｉ ｏ ｏ ｏ
MOCVD
