酸洗钝化的质量检验
酸洗钝化的质量检验

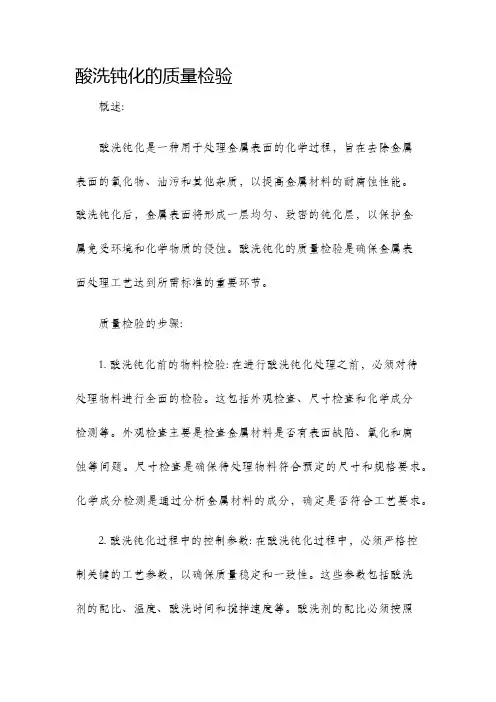

酸洗钝化的质量检验概述:酸洗钝化是一种用于处理金属表面的化学过程，旨在去除金属表面的氧化物、油污和其他杂质，以提高金属材料的耐腐蚀性能。
酸洗钝化后，金属表面将形成一层均匀、致密的钝化层，以保护金属免受环境和化学物质的侵蚀。
酸洗钝化的质量检验是确保金属表面处理工艺达到所需标准的重要环节。
质量检验的步骤:1. 酸洗钝化前的物料检验: 在进行酸洗钝化处理之前，必须对待处理物料进行全面的检验。
这包括外观检查、尺寸检查和化学成分检测等。
外观检查主要是检查金属材料是否有表面缺陷、氧化和腐蚀等问题。
尺寸检查是确保待处理物料符合预定的尺寸和规格要求。
化学成分检测是通过分析金属材料的成分，确定是否符合工艺要求。
2. 酸洗钝化过程中的控制参数: 在酸洗钝化过程中，必须严格控制关键的工艺参数，以确保质量稳定和一致性。
这些参数包括酸洗剂的配比、温度、酸洗时间和搅拌速度等。
酸洗剂的配比必须按照规定比例进行混合，以确保酸洗效果和钝化层的质量。
温度的控制对酸洗速度和表面质量起着重要作用，必须在可控范围内维持稳定。
酸洗时间的控制是根据待处理物料的厚度和表面条件确定的，必须注意避免过长的酸洗时间导致过度腐蚀。
搅拌速度的控制有助于提高酸洗剂与金属材料的接触，以提高酸洗效果和表面均匀性。
3. 酸洗后的表面检测: 酸洗钝化处理完成后，必须对表面进行全面的检测。
这包括外观检查、厚度测量和钝化层的化学成分分析等。
外观检查主要是检查表面是否存在缺陷、沉积物和起皱等问题。
厚度测量是确定钝化层的厚度是否符合要求的关键步骤。
化学成分分析是通过对钝化层进行化学测试，确定钝化层的成分是否符合要求，以保证其防腐蚀性能。
4. 酸洗钝化的性能测试: 除了表面检测之外，还需要对酸洗钝化后的金属材料进行性能测试，以确定其耐腐蚀性能和粘接性能等。
耐腐蚀性能测试可以通过暴露试验或盐雾试验等方法进行，以模拟实际使用环境下的腐蚀情况。
粘接性能测试可以通过剪切试验或剥离试验等方法进行，以确定酸洗钝化层与金属基材之间的粘接强度。
铜酸洗钝化验收标准
铜酸洗钝化验收标准
铜酸洗钝化测定的标准主要包括以下几个方面：
1. 铜酸洗钝化溶液配方的标准：铜酸洗钝化液的配方应符合相关的技术规范或标准要求，确保铜酸洗钝化溶液中铜离子和其他添加剂的浓度符合要求，同时还应考虑溶液的pH值、温度等因素。
2. 钝化膜形成的标准：钝化膜是通过铜酸洗钝化液处理后在钢材表面形成的一层无机薄膜，其材质、厚度、均匀性等应符合相关的技术规范或标准要求。
一般来说，钝化膜的厚度应在几个微米到几十个微米之间。
3. 钝化膜的耐蚀性标准：铜酸洗钝化后的钢材表面应具有良好的耐蚀性，能够在一定条件下阻止金属基材的进一步腐蚀。
一般来说，耐蚀性的评价可以通过腐蚀试验、盐雾试验等方法进行检验，要求钝化后的钢材在一定时间内不出现明显的腐蚀现象。
4. 钝化后的外观要求：钝化后的钢材表面应具有良好的外观，不能有明显的划痕、斑点、氧化物等缺陷。
一般来说，外观的要求可以通过目测或显微镜观察等方法进行检验。
总之，铜酸洗钝化验收标准主要涵盖了铜酸洗钝化液配方、钝化膜形成、耐蚀性及外观等方面的要求，以确保铜酸洗钝化处理后的钢材质量符合相关的技术规范或标准要求。
具体的标准可以根据实际情况和具体行业的要求进行制定和执行。
钝化工艺流程
钝化工艺流程钝化是一种表面处理技术，用于减少金属表面对外界环境的腐蚀和氧化。
钝化的过程主要是通过在金属表面形成一层保护膜来实现的。
下面将介绍一种常用的钝化工艺流程。
首先，准备工作：在进行钝化之前，需要对金属表面进行彻底的清洁。
清洗金属表面的目的是去除表面的污垢和油脂，以确保钝化液能够完全接触到金属表面。
清洗可以采用机械清洗、碱性清洗和酸性清洗等方法。
第二步，酸洗：酸洗是钝化工艺中非常重要的步骤。
酸洗一般采用稀硫酸、稀盐酸或稀硝酸等酸性溶液。
酸洗的目的是去除金属表面的氧化膜、铁锈、焊渣和其它杂质。
酸洗的时间和温度需要根据不同的工艺要求进行调整。
第三步，钝化：在酸洗完成后，即可进行钝化。
钝化液的选择和制备需要根据金属的种类和要求来确定。
常用的钝化液有铬酸钠、亚硝酸钠、磷酸亚铁等。
钝化液的浓度和温度也需要根据具体要求来控制。
钝化的时间一般比酸洗时间更长。
第四步，中和和漂洗：在完成钝化后，需要对金属表面进行中和和漂洗。
中和是用碱性溶液将表面的酸性残留物中和掉，以防止对后续工艺产生影响。
漂洗的目的是将金属表面的钝化液冲洗掉，并保证金属表面的干净。
第五步，干燥：在中和和漂洗完成后，需对金属表面进行干燥。
干燥的目的是防止钝化液在金属表面上残留，避免对表面质量产生影响。
常用的干燥方法有自然风干、热风干燥等。
最后，质量检验：经过以上步骤的处理后，需要对钝化后的金属表面进行质量检验。
质量检验一般包括外观检查、厚度测量、附着力测试等。
只有通过质量检验，才能保证钝化工艺的稳定性和可靠性。
综上所述，钝化工艺流程涉及到准备工作、酸洗、钝化、中和和漂洗、干燥以及质量检验等多个步骤。
每个步骤都需要严格控制条件和操作要求，以确保钝化效果和金属表面的质量。
钝化工艺的实施对于提高金属的耐腐蚀性和延长使用寿命具有重要意义。
不锈钢酸洗钝化及蓝点试验资料讲解
不锈钢酸洗钝化及蓝点试验不锈钢材质酸洗钝化及蓝点试验一、概述奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。
奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。
二、酸洗钝化的原理1、钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。
这层膜成独立相存在，通常是氧和金属的化合物。
它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。
奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。
这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。
另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。
对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，简称酸洗钝化。
2、酸洗液、钝化液及酸洗膏配方酸洗液：20%硝酸+5%氢氟酸+75%水钝化液：5%硝酸+2%重铬酸钾十93%水酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，澎润土150克搅拌成糊状。
三、酸洗钝化处理的常规工艺过程为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。
不锈钢表面的酸洗钝化和检验
不锈钢表面的酸洗钝化和检验不锈钢表面的酸洗钝化2007-12-07 23:331．不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其要紧目的在于防腐防锈。
不锈钢的耐腐蚀要紧依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质阻碍了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提升耐蚀性外，还有防止产品污染与获得美观的作用。
在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。
这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直截了当与腐蚀介质相接触的场合，从保证耐蚀耐蚀性动身，提出酸洗钝化是必要的。
对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采纳不锈钢材料的则无需酸洗钝化。
但对不锈钢设备的焊缝还需要进行酸洗钝化。
对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采纳高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。
2．不锈钢酸洗钝化原理不锈钢的抗腐蚀性能要紧是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的差不多屏障。
不锈钢钝化具有动态特点，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。
通常在有还原剂(如氯离子)情形下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。
不锈钢管道酸洗钝化标准
不锈钢管道酸洗钝化标准不锈钢管道是一种常用的管道材料，广泛应用于化工、石油、医药、食品等行业。
为了保证不锈钢管道的使用寿命和安全性能，酸洗钝化是不可或缺的工艺环节。
制定一份与不锈钢管道酸洗钝化标准，对于规范操作、确保质量、提高效率具有重要意义。
一、酸洗钝化工艺流程1. 准备工作a. 确定酸洗钝化设备的运行状态，保证设备正常工作。
b. 检查酸洗酸液、酸洗水、钝化液等的质量，确保符合标准要求。
c. 对不锈钢管道表面进行检查，确保没有油垢、污垢等杂质。
2. 酸洗工艺a. 将不锈钢管道放入酸洗槽中，确保管道完全浸泡。
b. 酸洗槽中的酸液浓度控制在5-10%，温度控制在50-70℃。
c. 酸洗时间一般为15-30分钟，根据管道材质和表面情况确定具体时间。
d. 酸洗后，用清水冲洗管道表面，将酸洗残留物冲洗掉。
3. 钝化工艺a. 将酸洗后的管道放入钝化槽中，确保管道完全浸泡。
b. 钝化槽中的钝化液浓度控制在10-15%，温度控制在20-30℃。
c. 钝化时间一般为10-20分钟，根据管道材质和表面情况确定具体时间。
d. 钝化后，用清水冲洗管道表面，将钝化残留物冲洗掉。
二、酸洗钝化标准要求1. 酸洗液和钝化液的浓度要符合制定的标准，以保证酸洗钝化效果。
2. 酸洗钝化设备的运行状态要良好，设备内部应无积垢、结疤、腐蚀等现象。
3. 操作人员应熟悉酸洗钝化工艺流程，具备相关操作经验，并穿戴好防护设备。
4. 酸洗钝化前，不锈钢管道表面应进行清洗和除油处理，确保表面无杂质。
5. 酸洗时间、温度、浓度等参数应根据管道材质和表面情况进行具体调整，以达到最佳效果。
6. 酸洗钝化后，应进行严格的清洗，确保管道表面无残留物。
7. 检验管道钝化效果，应测量管道表面的铁离子含量，确保符合标准要求。
8. 酸洗钝化后，管道应标注清晰的标识，以避免混淆和错误使用。
三、不锈钢管道酸洗钝化的意义1. 增加管道的耐腐蚀性能，延长管道的使用寿命。
2. 提高管道表面的光洁度，降低泄漏风险。
酸洗钝化流程百度百科
酸洗钝化流程百度百科一、酸洗钝化流程的原理1.酸洗：酸洗是一种将金属表面的氧化物、污染物、锈等杂质去除的化学处理方法。
通过酸洗可以清除金属表面的氧化皮、污染物等杂质，达到净化金属表面的目的。
2.钝化：钝化是一种在金属表面形成一层致密、均匀的保护膜，起到提高金属耐蚀性能的作用。
常见的钝化方法有氧化钝化、化学钝化、电化学钝化等。
二、酸洗钝化流程的步骤1.预处理：首先将金属件表面的油污、水垢等污染物清洗干净，以便后续的酸洗处理。
2.酸洗处理：将金属件浸入酸性溶液中，进行酸洗处理。
酸洗溶液通常采用盐酸、硫酸等强酸或混合酸。
通过酸洗可以清除金属表面的氧化皮、锈、污染物等杂质，使金属表面变得光亮。
3.中和处理：将酸洗后的金属件放入碱性溶液中进行中和处理，以中和残留在金属表面的酸性物质，避免对后续钝化处理产生影响。
4.钝化处理：将金属件浸入含有钝化剂的溶液中进行钝化处理。
钝化剂通常选择六价铬离子、三价铬离子等，通过与金属表面反应形成致密、均匀的保护膜，提高金属的耐蚀性能。
5.水洗：将钝化后的金属件用清水进行冲洗，去除残留的钝化剂，保证金属表面的清洁。
6.干燥处理：将水洗后的金属件进行干燥处理，以免金属表面产生水痕或氧化。
7.质检：对经过酸洗钝化处理的金属件进行质量检验，检查钝化膜的厚度、致密度等指标，确保产品符合要求。
三、酸洗钝化流程的注意事项1.操作人员应佩戴防护装备，避免接触强酸等有害物质。
2.操作环境通风良好，避免酸性气体对人体造成危害。
3.严格控制酸洗、钝化处理的时间和温度，避免产生过腐蚀或过钝化现象。
4.熟练掌握酸洗钝化流程，避免出现处理不足或处理过度的情况。
综上所述，酸洗钝化流程是一种提高金属耐腐蚀性能的重要工艺过程。
通过合理的操作流程和严格的质量控制，可以有效提高金属件的使用寿命，确保产品质量。
希望以上内容对您有所帮助，如有任何疑问或需要进一步了解，欢迎随时联系我们。
酸洗钝化规范
不锈钢酸洗与钝化规范1、概述奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器.。
奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响，奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。
2、酸洗钝化的原理2、1钝化金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。
这层膜成独立相存在，通常是氧和金属的化合物。
它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。
奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。
这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。
另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。
对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。
3、酸洗液、钝化液及酸洗膏配方酸洗液：20%硝酸+5%氢氟酸+75%水钝化液：5%硝酸+2%重铬酸钾十93%水酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，澎润土150克搅拌成糊状。
4、酸洗钝化处理的常规工艺过程为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酸洗钝化的质量检验
6.1 外观检验
酸洗钝化表面应是均匀的银白色，不得有明显的腐蚀痕迹，焊缝及热影响区表面不得有氧化色，不得有颜色不均匀的斑痕
6.2 残液检验
用酚酞试纸检查表面山峰残液的冲洗程度PH值中性为合格
6.3 蓝点试验
酸洗钝化处理质量，根据需要还可以采用蓝点试验法来检验。
用1克铁氰化钾K3[Fe(CN6)]加3毫升(65%~85%)硝酸HN03和100毫升水配制成溶液(宜现用现配)。
然后用滤纸浸泽溶液后，贴附于待测表面或直接将溶液涂、滴于待测表面，30秒内观察显现蓝点情况，有蓝点为不合格。
需要注意的是该试验需待酸洗钝化表面基本干燥后进行。
试验后也应该将试验液体冲洗干净。
蓝点试验的基本原理为：若表面钝化膜不完善或有铁离子污染，就会有游离的铁离子存在，那么即可发生如下反应：
Fe2++K[Fe(CN6)]=KFe[Fe(CN6)]↓深蓝色+2K。
