桥梁扩大基础施工技术交底
桥梁工程扩大基础施工技术交底_secret
省道302任家坪至禹里段地震灾后重建工程第6合同段（桩号：K10+000——K11+800）桥梁工程扩大基础施工技术交底交底单位：六标项目部接受单位:桥梁队桥梁工程扩大基础施工技术交底工程名称K11+622吹风岭中桥交底项目3＃桥台扩大基础施工技术交底交底日期2011年5月31日省道302任家坪至禹里段地震灾后重建工程第6合同段项目部施工的K11+622吹风岭中桥3#桥台设计扩大基础，现对施工、质量、安全、环境保护及文明施工做如下交底，请你队参照执行.一、计划交底根据实际情况，扩大基础开工日期计划2011年6月1日开工,计划2011年6月15日结束.二、扩大基础施工交底根据现场地质等实际情况,采用现场搅拌C25砼，分层浇筑.工艺流程详见下页图.(一）、施工前准备首先平整场地，进行三通一平；(二）、施工工艺施工工艺详见下页图.(三)、施工方法1、扩大基础基坑开挖采用人工配合挖掘机进行基坑开挖，机械开挖至坑底时保留不小于20cm的厚度,人工修整至基底标高,以免扰动原状土.基坑坑壁坡度应按确保边坡稳定、施工安全的原则确定,并符合下列要求:⑴、当在天然土层上挖基，基坑深度在5m以内,施工期较短、基坑底在地下水位以上，土的湿度接近最佳含水量、土层构造均匀时，坑壁坡度采用下表中的数值。
坑壁土坑壁坡度基坑顶缘无载重基坑顶缘有重载基坑顶缘有动载砂类土1：1 1:1.25 1：1.5 黏性土、粉土1:0。
33 1：0。
5 1：0.75注:挖基坑通过不同的土层时，边坡可分层选定，并酌留平台。
⑵、在施工桩基础前,应尽量将承台顶高程1m以上土方挖除,避免基坑深度大于5m的深基坑开挖施工，确保施工安全。
基坑顶有动载时,坑顶缘与动载间应留有大于1m的护道，当动载过大时，应增宽护道或采取加固措施。
2、模板架设(1）、采用竹胶板和方木进行模板架设；扩大基础施工工艺流程图2、砼⑴、砼搅拌砼设计为耐久性砼，在基坑边由搅拌机进行拌制,采用溜槽或吊车浇筑砼,原材料应严格控制计量。
桥梁工程扩大基础施工技术交底
预埋孔中心线位置（mm）
10
8
预埋孔截面内部尺寸（mm）
+10，-0
六、砼浇注及养护
1）、浇筑混凝土前，应对支架、模板、钢筋及预埋件进行检查，模板内的杂物、积水和钢筋上的污垢清理干净后，方可进行混凝土浇筑。
2）、砼浇筑采用分层浇筑分层振捣，每层厚度不超过30cm，上层砼必须在下层砼初凝前浇筑完成。
交底负责人：
日期
接受交底班、组负责人：
接受交底人员签名：
±10
3
弯起钢筋位置(mm)
±20
4
保护层厚度(mm)
±10
五、模板安装
1）、安装前将模板表面的杂物等清理干净。基坑内积水及钢筋上的污垢清除。
2）、模板如有缝隙应填塞严密，模板内面应涂刷脱模剂。模板应安装牢固。
3）、模板采用对拉螺栓结合方木钢管拼装加固。采用Ф12螺栓，一端焊接在扩大基础钢筋上，横向、竖向间距均为60cm。为保证保护层厚度，每60cm绑扎一5cm混凝土垫块。侧膜外设5cm*10cm竖向方木，间距为20cm。横向螺栓两侧设Ф48钢管，外以燕尾卡、螺栓固定。模板顶部及底部每1.2m设置一斜撑，固定于基坑边坡。
2）、基坑底部的尺寸一般较设计平面尺寸每边各增加0．5～1．0m，以便于支撑、排水与立模板(坑壁垂直的无水基坑坑底，可不必加宽，直接利用坑壁作基础模板亦可)。
二、基坑开挖
1)、采用人工配合机械开挖的方法。根据基坑实际的土质情况，注意边坡的稳定，必要时在基坑边坡处施打钢板桩进行支护，以防止坍塌。当坑壁为土质时，按1：0.3放坡；当坑壁为石质时，按1：0.1放坡，基底平面四周较设计平面尺寸加大50-100cm，挖掘机开挖时基底以上20cm应采用人工挖至设计标高，以免扰动基底土质。
桥梁工程扩大基础施工技术交底-secret
xx至xx新建铁路复工工程xx标段桥梁工程扩大基础施工技术交底交底单位：xx工程指挥部工程部接受单位：xx项目部第三作业队xx集团有限公司xx铁路三标段工程指挥部xx桥梁工程扩大基础施工技术交底工程名称 DK76+670.245新村中桥（江村台、1#墩、高栏港台）、DK78+959.93仙鹤湖大桥（江村台、1＃墩、2#墩、3＃墩、4＃墩）、DK76+167.11新溪中桥（2#墩） 交底项目扩大基础施工技术交底交底日期xx广珠铁路三标段二项目部第四作业队施工范围内共有3座桥梁的9个墩台基础设计为扩大基础。
现对扩大基础计划、施工、质量、安全、环境保护及文明施工做如下交底，请你队参照执行。
一、计划交底根据各桥开工日期的不同，扩大基础计划2008。
11.10开工，计划2009.12。
31结束。
二、施工交底㈠、基坑开挖及检验 1、基坑开挖基坑采用挖掘机配合人工进行开挖施工。
在基础开挖之前通知监理工程师,以便检查、测量基础平面位置和现有地面标高。
在未完成检查测量及监理工程师批准之前不开挖。
为便于开挖后的检查校核,基础轴线控制桩延长至基坑外加以固定。
当开挖至距基底20cm 左右时,由人工清理至设计标高。
最终的开挖深度要根据基底实际承载力是否满足设计要求为准。
开挖过程中，若遇地下水，根据水流量大小设置集水沟及抽水泵,使地下水位始终保持在开挖面以下。
基顶设临时排水沟，防止水流入坑内.排水沟距基坑顶缘的距离应大于护道距基坑顶缘的距离。
2、基底检验基坑开挖完毕，请监理工程师到现场监督检查，将检验情况填写地基检验表，报请监理工程师复验批准，进行基础施工。
基底检验内容：基底平面位置、尺寸和基底标高；基底地质情况和承载力是否与图纸相符；基底处理是否符合图纸和本规范的要求.基底平面位置、尺寸和基底标高应符合设计要求。
根据2008年05月25日，广珠铁工纪［2008]4号《广珠铁路施工技术交底会议纪要》桥梁工程技术交底要求可知，扩大基础基底需置于持力层中不小于0.7m 。
扩大基础浇筑安全技术交底模板
一、交底对象本次安全技术交底对象为参加扩大基础浇筑施工的所有人员，包括但不限于施工管理人员、技术人员、施工人员、监理人员等。
二、交底内容1. 施工前的准备工作（1）熟悉施工图纸和技术规范，了解扩大基础的施工工艺和施工要求。
（2）检查施工现场，确保施工场地平整、排水畅通，且周边环境符合施工要求。
（3）检查施工设备、工具及材料，确保其性能良好、数量充足。
2. 施工过程中的安全注意事项（1）施工人员进入施工现场必须佩戴安全帽、系好安全带，穿着符合要求的劳保用品。
（2）禁止酒后作业，确保作业人员身体状况良好。
（3）施工现场严禁吸烟、使用明火，防止火灾事故发生。
（4）加强施工现场的安全警示标识，设置安全通道和警戒线。
（5）施工人员上下班途中，应遵守交通规则，确保人身安全。
3. 扩大基础浇筑施工具体安全要求（1）浇筑前，检查模板、支架的稳定性，确保其符合设计要求，并采取加固措施。
（2）浇筑过程中，密切关注模板、支架的变形情况，发现异常及时处理。
（3）浇筑混凝土时，严格控制混凝土的坍落度，确保混凝土质量。
（4）采用泵送混凝土时，注意泵送压力和速度，防止管道堵塞和爆管事故。
（5）浇筑过程中，禁止人员站立于模板边缘或支架上方，防止坠落事故。
（6）浇筑完成后，及时清理施工现场，确保施工环境整洁。
4. 施工现场应急处理措施（1）发生火灾时，立即启动应急预案，组织人员进行灭火，并拨打119报警。
（2）发生人员受伤事故时，立即拨打120急救电话，并采取现场急救措施。
（3）发生坍塌事故时，立即启动应急预案，组织人员进行救援，并采取防止事故扩大的措施。
三、交底总结本次安全技术交底旨在提高施工人员的安全意识，确保扩大基础浇筑施工过程中的安全。
请各施工人员认真遵守以上安全要求，共同保障施工现场的安全。
四、交底时间本次安全技术交底时间为：____年____月____日。
五、交底人本次安全技术交底人为：____（姓名）。
六、参与人员签字确认（以下为参与人员签字确认栏，请参与人员签字确认）参与人员：________签字：________日期：________备注：本模板仅供参考，具体内容可根据实际情况进行调整。

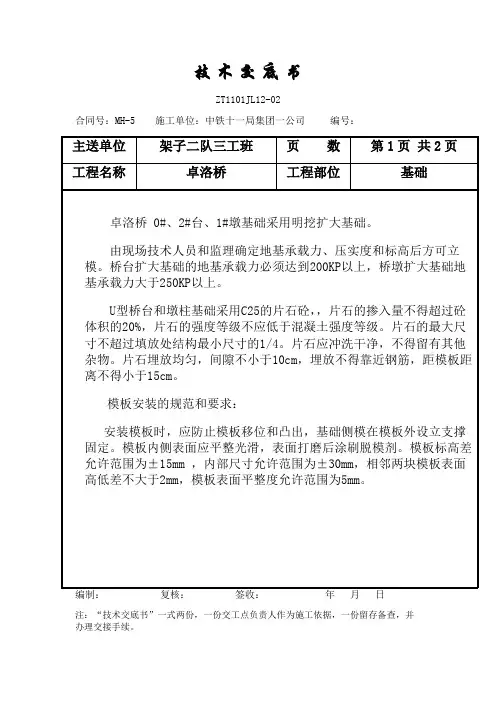

扩大基础技术交底
ZT1101JL12-02
合同号：MH-5施工单位：中铁十一局集团一公司编号：
主送单位
架子二队三工班
页数
第1页共2页工程名称卓洛桥Fra bibliotek工程部位
基础
卓洛桥 0#、2#台、1#墩基础采用明挖扩大基础。
由现场技术人员和监理确定地基承载力、压实度和标高后方可立模。桥台扩大基础的地基承载力必须达到200KP以上，桥墩扩大基础地基承载力大于250KP以上。
U型桥台和墩柱基础采用C25的片石砼，，片石的掺入量不得超过砼体积的20%，片石的强度等级不应低于混凝土强度等级。片石的最大尺寸不超过填放处结构最小尺寸的1/4。片石应冲洗干净，不得留有其他杂物。片石埋放均匀，间隙不小于10cm，埋放不得靠近钢筋，距模板距离不得小于15cm。
模板安装的规范和要求：
安装模板时，应防止模板移位和凸出，基础侧模在模板外设立支撑固定。模板内侧表面应平整光滑，表面打磨后涂刷脱模剂。模板标高差允许范围为±15mm ，内部尺寸允许范围为±30mm，相邻两块模板表面高低差不大于2mm，模板表面平整度允许范围为5mm。
编制：复核： 签收： 年 月 日
注：“技术交底书”一式两份，一份交工点负责人作为施工依据，一份留存备查，并办理交接手续。

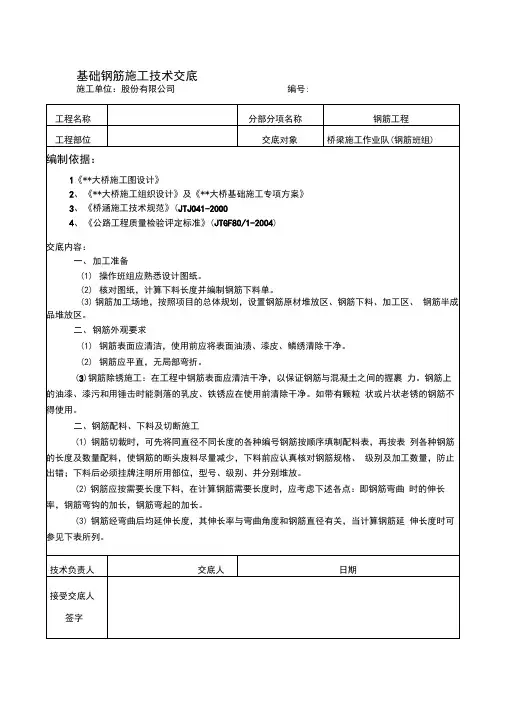

公路桥梁基础钢筋施工技术交底扩大基础,附示意图
施工单位：股份有限公司编号:施工单位：股份有限公司编号:钢筋伸长率表（4） 钢筋下料前，应将同直径同钢号不同长度的各种钢筋按设计编号顺序，填写配料 单，再根据调直后的钢筋统一配料，以减少钢筋短头或减少焊接量。
（5） 配料时应注意同一断面内的接头数量，不得超过下列规定：1） 对绑扎接头，螺纹钢筋不得超过 50%，在钢筋弯曲及弯矩最大处不得有接头。
2） 对于电弧焊焊接头，在同一断面内接头不得超过总面积的50%，在弯曲处不得有焊 口。
3） 钢筋机械连接接头与焊接接头要求相同。
四、钢筋的弯曲规定（1） 弯折钢筋的弯曲部分，应弯成规定的曲线，圆弧半径约为钢筋直径的15倍，弯曲 的位置和角度，应符合设计图纸的具体规定。
（2） 弯起两端的直线段长度和弯钩，应按设计图纸进行加工。
（3） 弯曲某种编号的一根钢筋时，应反复调整至完全符合设计尺寸和形状，作为样板， 以此检查以后弯成的钢筋成品。
（4） 弯曲钢筋时，一般用冷弯，不得加热。
弯曲时，应缓缓进行，避免弯曲处发生裂 痕。
（5）钢筋的弯制和末端的弯钩应符合设计要求，如设计无规定时，应符合下表所规定：接受交底人签字工程名称 工程部位交底对象桥梁施工作业队（钢筋班组）施工单位：股份有限公司编号:受力主筋制作和末端弯钩形状（6）钢筋加工质量标准1）钢筋直径、规格符合设计要求。
2）钢筋无裂纹、断伤和刻痕。
3）加工钢筋的允许偏差不得大于规定值，如下表所列:施工单位：股份有限公司编号:施工单位：股份有限公司编号:钢筋电弧焊接头尺寸偏差及缺陷允许值（2）、钢筋机械连接。
本工程当受力主筋直径25mm 以上的钢筋采用直螺纹套筒连接。
直螺纹套筒连接单独进 行编制，本交底不再阐述。
六、钢筋安装施工 （1）钢筋安装施工CD钢筋必须在钢筋加工场集中加工成成品后才能进行钢筋安装施工，不得在安装地进 行钢筋加工。
② 垫层砼强度达到1.2MPA 后进行四个角桩的精确放样，并由四个角桩中心定出模板 内边线及中心轴线，打上定位角桩、弹线。
扩大基础技术交底
技术交底书工程名称桥梁工程部位K8+181工序名称桥梁扩大基础交底日期2018年11月15日G312六安段改建工程第二合交底人交底单位同段项目经理部交底内容：K8+181汲东干渠桥扩大基础见附件被交底人员签名：一、承台及扩大基础技术交底一、施工工艺（一）施工准备1. 开工前根据设计资料结合现场实际情况对桥梁设计位置、方向、长度、出入口高程以及原沟渠的连接进行复核，确定无误后，方可进行施工。
2、平整场地，清理现场的树木、杂物、腐殖土等妨碍基坑开挖的障碍物。
2.测量班精确放样、测量基础的位置、尺寸、高程及桥梁两侧原地面标高，将轴线控制桩布设于基坑外适当位置加以固定并妥善保护。
3. 根据地质水文资料，结合现场情况，决定开挖坡度和支护方案、开挖范围和防、排水措施，按十字线测设基坑开挖边线。
4、完成“三通一平”工作，备好基坑开挖的挖掘机械、运渣汽车、抽水机、爆破用风枪及空压机等设备。
5.结合基坑四周地形条件，作好地表防排水措施及周边边坡的防护，在基坑顶设置50*50cm挡水捻防止雨水流入基坑，基坑坑底设置0.5*0.5m排水沟，左侧基坑边沿设置两个0.7*0.7*1.0m集水坑。
6、基坑顶部边缘外1.5m处设置高度1.2m的防护围栏，围栏采用两排钢管+绿色防护网形式，防止基坑顶杂物落入基坑。
（二）、基坑开挖基坑开挖采用人工配合挖掘机作业，当挖至基底标高以上20cm左右时，采用人工开挖修整成型。
在开挖中如发现水文、地质情况与设计不符时，须根据实际情况提出处理措施，报业主和设计单位批准后方可实施。
具体基坑开挖施工工艺如下：1、根据基坑排水及安装基础模板需要，无水土质基坑底面，宜按基础设计平面尺寸每边放宽不小于50cm。
适宜垂直开挖且不立模板的基坑，基底尺寸应按基础轮廓确定。
有水基坑底面，应满足四周排水沟与汇水井的设置需要，每边放宽不宜小于100cm。
2、采用斜坡或阶梯形坑壁放坡开挖，基坑开挖边坡根据现场实际地质情况确定。
扩大基础技术交底
技术交底书签证表交底内容：扩大基础施工1、测量放线②明确结构分层分块的浇筑顺序和钢筋的预埋及混凝土保护层厚度控制措施。
③仔细检查模板、支架的紧固程度及保护层垫块的位置、数量等，并由专业工程师会同监理进行检查。
5、浇筑混凝土应符合以下规定①冬期施工时，混凝土入模温度不低于5C,夏期施工时混凝土的入模温度不宜超过30C，而且每次灌注必须按规范制作混凝土试件。
②混凝土采用分层连续浇筑，一次成型，分层间隔灌注时间不得超过混凝土初凝时间，以防止出现施工缝。
③浇筑过程应连续进行，当不连续时，应按浇筑中断处理，同时应留置施工缝，并做好记录。
④浇筑混凝土时间应设专人检查支架、模板的稳固情况并应注意防止混凝土离析。
6、混凝土浇筑①混凝土的浇筑钢筋、模板验收合格后，进行高抗硫C35混凝土浇筑。
控制混凝土的拌合质量，在浇筑过程中，逐层浇筑一次性完成扩大基础的混凝土浇筑。
混凝土采用混凝土罐车输送，通过流槽直接入模的浇筑方式，陆地扩大基础混凝土浇筑第一层采用从中间到四周浇筑的顺序，第二层往上采用从四周向中间浇筑的顺序。
在每层混凝土浇筑过程中，随混凝土的灌入及时采用插入式振动棒振捣密实。
振动棒应避免碰撞钢筋、模板，不得直接或间接地通过钢筋施加振动。
为防止混凝土在水化、凝结过程中，混凝土内外温差过大，致使表面产生裂缝，混凝土浇筑完后，及时收浆，立即进行养护。
②混凝土的振捣混凝土养护时间表（d）&拆模及基坑回填①侧模在混凝土强度达到2.5Mpa以上时，且其表面及棱角不因拆模而受损时才可以拆除模板。
相邻扩大基础施工完毕，必须及时用钢尺丈量跨度并做好记录；将控制墩柱的十字线用墨汁定于扩大基础上，并在距扩大基础边缘0.3m处用红油漆固定四个方向点。
拆模后及时回填基坑，并将余土推平，做好现场文明施工。
注：如有不明之处请与技术人员联系。
