磁场和磁路练习题答案

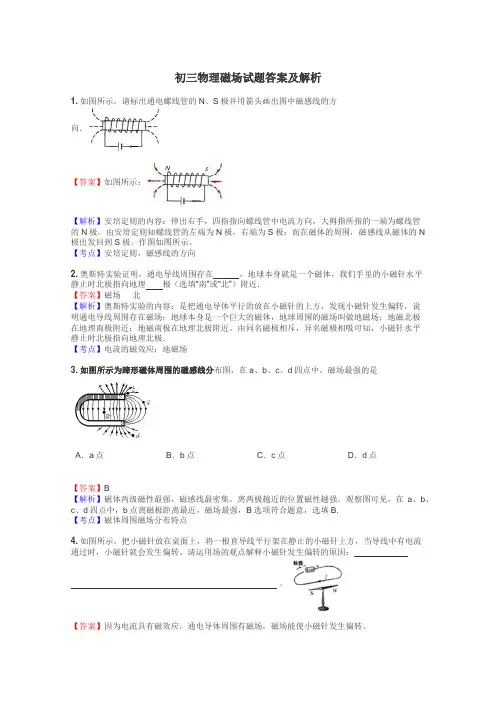

初三物理磁场试题答案及解析
初三物理磁场试题答案及解析1.如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向．【答案】如图所示：【解析】安培定则的内容：伸出右手，四指指向螺线管中电流方向，大拇指所指的一端为螺线管的N极，由安培定则知螺线管的左端为N极，右端为S极；而在磁体的周围，磁感线从磁体的N 极出发回到S极。
作图如图所示。
【考点】安培定则，磁感线的方向2.奥斯特实验证明，通电导线周围存在，地球本身就是一个磁体，我们手里的小磁针水平静止时北极指向地理极（选填“南”或“北”）附近．【答案】磁场北【解析】奥斯特实验的内容：是把通电导体平行的放在小磁针的上方，发现小磁针发生偏转，说明通电导线周围存在磁场；地球本身是一个巨大的磁体，地球周围的磁场叫做地磁场；地磁北极在地理南极附近；地磁南极在地理北极附近。
由同名磁极相斥，异名磁极相吸可知，小磁针水平静止时北极指向地理北极．【考点】电流的磁效应；地磁场3.如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是A．a点B．b点C．c点D．d点【答案】B【解析】磁体两级磁性最强，磁感线最密集。
离两极越近的位置磁性越强。
观察图可见，在a、b、c、d四点中，b点离磁极距离最近，磁场最强，B选项符合题意，选填B.【考点】磁体周围磁场分布特点4.如图所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转。
请运用场的观点解释小磁针发生偏转的原因：。
【答案】因为电流具有磁效应，通电导体周围有磁场，磁场能使小磁针发生偏转。
【解析】磁体周围存在着一种物质，能使小磁针偏转，这种物质看不见，摸不着，我们把它叫做磁场。
通电导体周围有磁场，磁场的方向跟电流的方向有关，这种现象叫做电流的磁效应。
小磁针发生偏转的原因是“因为电流具有磁效应，通电导体周围有磁场，磁场能使小磁针发生偏转。
”【考点】电流的磁效应，磁场特点。
5.关于磁场，下列说法正确的是（）A．它只存在于磁铁周围B．它是真实存在的并且有方向的物质C．它对周围的物体都有磁力的作用D．它是假想的实际并不存在【答案】B【解析】通电导线和磁体周围都存在磁场，A错；磁场是磁体周围空间存在的一种物质，因为放入其中的小磁针受到力的作用，B对D错；磁场只对放入其中的磁性材料产生力的作用，C错；【考点】磁场6.(2分)如图所示请你在图中标出通电螺线管的N、S极和磁感线方向．【答案】如图所示【解析】根据右手螺旋定则，用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极，在外部磁感线方向是N极到S极．【考点】磁感线及其特点7.关于电磁现象，下列说法中正确的是A．磁场是由疏密不同的磁感线组成的B．奥斯特实验说明了电流周围存在磁场C．通电线圈在磁场中受力转动的过程中，机械能转化为电能D．磁场中某点的磁场方向可以由放在该点的小磁针静止时的指向来判定【答案】BD【解析】磁感线是不存在的，是人们为了研究磁场方便而假想的，A错；奥斯特实验说明电流周围存在磁场，且磁场方向与电流方向有关，B对；通电线圈在磁场中受力转动，电能转化成机械能，C错；磁场中某点的磁场方向与放在该点的小磁针的N即所指的方向一致，D对。
高中物理磁场习题200题(带答案)
评卷人得分一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是()A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是()A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B 图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是()A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：安培力为：故：求和，有：故：故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则()A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：，又因为粒子在磁场中圆周运动的周期，可知粒子在磁场中运动的时间相等，故D正确，C错误；如图，粒子在磁场中做圆周运动，分别从P点和Q点射出，由图知，粒子运动的半径，又粒子在磁场中做圆周运动的半径知粒子运动速度，故A错误B正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式，周期公式，运动时间公式，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向()A. 与ab边平行，竖直向上B. 与ab边垂直，指向右边C. 与ab边平行，竖直向下D. 与ab边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a在c处的磁场方向垂直ac斜向下，b在c处的磁场方向垂直bc斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c点所受安培力方向为与ab边垂直，指向左边，D正确；7．下列说法中正确的是()A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD错误；8．在如图所示的平行板电容器中，电场强度E和磁感应强度B相互垂直，一带正电的粒子q以速度v沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。
磁力测试题目及答案解析
磁力测试题目及答案解析一、单选题1. 磁力线是表示磁场方向和强度的假想线，其方向是从磁体的哪一极出发？A. 北极B. 南极C. 任意一极D. 都不对答案：A解析：磁力线是表示磁场方向和强度的假想线，其方向是从磁体的北极出发，回到南极。
2. 磁感应强度的单位是？A. 特斯拉（T）B. 安培（A）C. 欧姆（Ω）D. 伏特（V）答案：A解析：磁感应强度的单位是特斯拉（T），表示磁场的强度。
3. 地球的磁场是由什么产生的？A. 地球内部的液态金属B. 地球表面的岩石C. 地球大气层D. 太阳风答案：A解析：地球的磁场是由地球内部的液态金属，主要是液态铁和镍产生的。
4. 磁极间的相互作用遵循什么定律？A. 库仑定律B. 牛顿第三定律C. 楞次定律D. 欧姆定律答案：B解析：磁极间的相互作用遵循牛顿第三定律，即作用力和反作用力大小相等、方向相反。
5. 磁化是指什么？A. 使物体带电的过程B. 使物体带磁性的过程C. 使物体失去磁性的过程D. 使物体导电的过程答案：B解析：磁化是指使物体带磁性的过程，通常是通过将物体置于磁场中实现。
二、多选题1. 以下哪些因素会影响磁场的强度？A. 磁体的形状B. 磁体的磁性材料C. 磁体的温度D. 磁体的尺寸答案：A、B、C、D解析：磁场的强度受多种因素影响，包括磁体的形状、磁性材料、温度和尺寸。
2. 磁力线的特点包括哪些？A. 磁力线是闭合的B. 磁力线不会相交C. 磁力线在磁体内部比外部更密集D. 磁力线的方向总是从北极指向南极答案：A、B、C、D解析：磁力线是闭合的，不会相交，磁体内部比外部更密集，方向总是从北极指向南极。
3. 以下哪些现象与磁场有关？A. 指南针的指向B. 电磁感应C. 电流的磁效应D. 磁悬浮列车答案：A、B、C、D解析：指南针的指向、电磁感应、电流的磁效应和磁悬浮列车都是与磁场有关的现象。
三、判断题1. 磁力线越密集，磁场越强。
（对/错）答案：对解析：磁力线越密集，表示磁场越强。
磁现象试题及答案
磁现象试题及答案1. 磁铁的两极分别是：A. 南极和北极B. 东极和西极C. 上极和下极D. 前极和后极答案：A2. 磁化是指：A. 使物体失去磁性的过程B. 使物体获得磁性的过程C. 使物体的磁性增强的过程D. 使物体的磁性减弱的过程答案：B3. 地球是一个巨大的磁体，其磁极与地理极的关系是：A. 完全重合B. 完全相反C. 存在一定的夹角D. 没有关系答案：C4. 磁感线的方向表示：A. 磁场强度的大小B. 磁场强度的方向C. 磁场强度的分布D. 磁场强度的变化答案：B5. 奥斯特实验证明了：A. 电流的磁效应B. 磁场对电流的作用C. 电流的热效应D. 磁场的电效应答案：A6. 磁感应强度的单位是：A. 牛顿B. 特斯拉C. 安培D. 伏特答案：B7. 通电导线在磁场中会受到：A. 重力B. 磁力C. 摩擦力D. 浮力答案：B8. 磁通量是指：A. 磁场线穿过某一面积的总和B. 磁场线穿过某一面积的密度C. 磁场线穿过某一面积的速率D. 磁场线穿过某一面积的强度答案：A9. 磁极间的相互作用规律是：A. 同性相斥，异性相吸B. 同性相吸，异性相斥C. 同性相吸，异性相吸D. 同性相斥，异性相斥答案：A10. 磁悬浮列车利用的是：A. 磁极间的相互作用B. 磁极间的排斥作用C. 磁极间的吸引作用D. 磁极间的旋转作用答案：B。

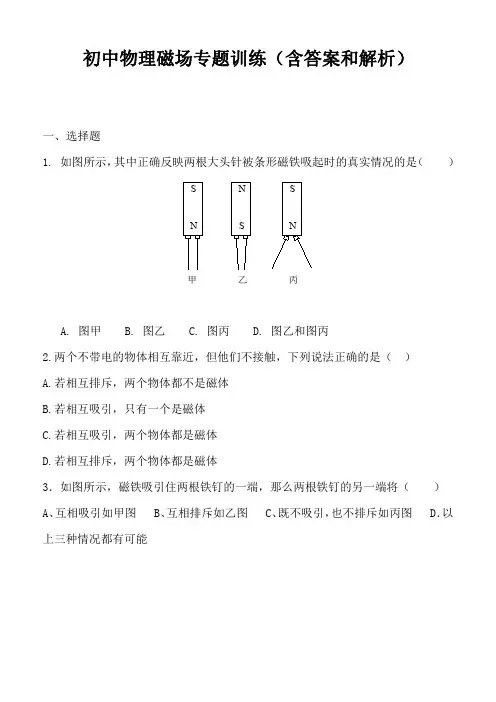

初中物理磁场专题训练(含答案和解析)
初中物理磁场专题训练（含答案和解析）1.A.A.若相互排斥，两个物体都不是磁体B.若相互吸引，只有一个是磁体C.若相互吸引，两个物体都是磁体D.若相互排斥，两个物体都是磁体3．如图所示，磁铁吸引住两根铁钉的一端，那么两根铁钉的另一端将（）A、互相吸引如甲图B、互相排斥如乙图C、既不吸引，也不排斥如丙图D．以上三种情况都有可能4.如图所示，用条形磁铁N端，在一根铁棒上从左向右沿同一方向磨擦几次，铁棒具有磁性的情况是（）A．铁棒左端为N极B．铁棒右端为N极C．无法确定铁棒某端的极性D．铁棒无磁性5.关于地磁场，下列说法错误的是（）A.地磁场的两极就是地球的南北极B.地球本身是一个大磁体，地球周围的磁场称为地磁场C.指南针能指南北就是因为受到地磁场的作用D.地磁场的两极与地理两极并不重合6.关于磁感线的概念，下面说法中错误的是（）A．磁感线是磁场中确实存在的B．磁体周围越接近磁极的地方磁感线越密C．磁感线是一种假想的曲线，在磁体外都是从N极到S极D．磁针N极在某点所受的磁力方向跟该点磁感线的方向一致7．（2015•江西模拟）实验表明，磁体能吸引1元硬币，对这种现象解释正确的是（）A．硬币一定是铁做的，因为磁体能吸引铁B．硬币一定是铝做的，因为磁体能吸引铝C．磁体的磁性越强，能吸引的物质种类越多D．硬币只含有磁性材料，磁化后能被吸引8.在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是（）A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极9.下图中，正确的是图（）A．B．C．D．10.下列现象中，哪些现象证明钢棒具有磁性（）A．将钢棒一端接近磁针N极，互相吸引B．将钢棒一端接近磁针S极，互相吸引C．将钢棒与另一钢棒靠近，互相吸引D．将钢棒一端接近磁针N极，互相排斥二、填空题11．（2015•成都中考）指南针是我国古代四大发明之一，其实质就是一个小磁针，它有N、S两极，使用时指南的那端是极。

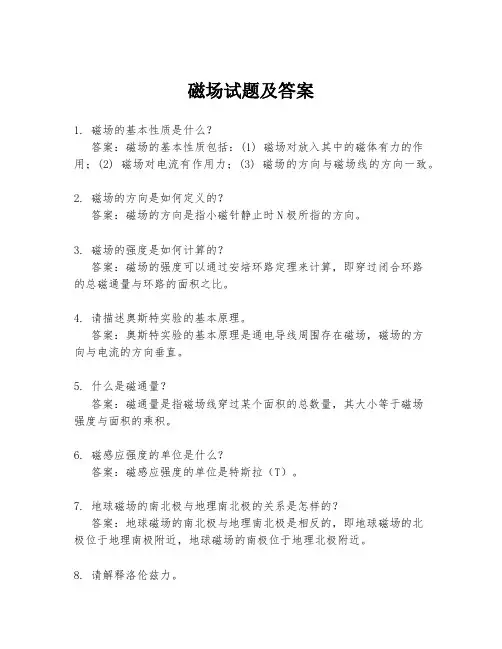

磁场试题及答案
磁场试题及答案
1. 磁场的基本性质是什么？
答案：磁场的基本性质包括：(1) 磁场对放入其中的磁体有力的作用；(2) 磁场对电流有作用力；(3) 磁场的方向与磁场线的方向一致。
2. 磁场的方向是如何定义的？
答案：磁场的方向是指小磁针静止时N极所指的方向。
3. 磁场的强度是如何计算的？
答案：磁场的强度可以通过安培环路定理来计算，即穿过闭合环路
的总磁通量与环路的面积之比。
4. 请描述奥斯特实验的基本原理。
答案：奥斯特实验的基本原理是通电导线周围存在磁场，磁场的方
向与电流的方向垂直。
5. 什么是磁通量？
答案：磁通量是指磁场线穿过某个面积的总数量，其大小等于磁场
强度与面积的乘积。
6. 磁感应强度的单位是什么？
答案：磁感应强度的单位是特斯拉（T）。
7. 地球磁场的南北极与地理南北极的关系是怎样的？
答案：地球磁场的南北极与地理南北极是相反的，即地球磁场的北
极位于地理南极附近，地球磁场的南极位于地理北极附近。
8. 请解释洛伦兹力。
答案：洛伦兹力是指带电粒子在磁场中运动时受到的力，其大小与带电粒子的电荷量、速度以及磁场强度有关。
9. 磁化过程是如何进行的？
答案：磁化过程是指磁性材料在外磁场的作用下，内部的磁畴排列一致，从而产生磁性的过程。
10. 磁悬浮列车的原理是什么？
答案：磁悬浮列车的原理是利用磁场的排斥力使列车悬浮在轨道上，从而减少摩擦力，提高运行速度。
磁场习题(含答案解析)
磁场典型例题（一）磁通量的大小比较与磁通量的变化例题1. 如图所示，a、b为两同心圆线圈，且线圈平面均垂直于条形磁铁，a的半径大于b，两线圈中的磁通量较大的是线圈___________。
解析：b 部分学生由于对所有磁感线均通过磁铁内部形成闭合曲线理解不深，容易出错。
例题2. 磁感应强度为B的匀强磁场方向水平向右，一面积为S的线圈abcd如图所示放置，平面abcd与竖直面成θ角。
将abcd绕ad轴转180º角，则穿过线圈的磁通量的变化量为（）A. 0B. 2BSC. 2BSc osθD. 2BSs inθ解析：C部分学生由于不理解关于穿过一个面的磁通量正负的规定而出现错误。
（二）等效分析法在空间问题中的应用例题3. 一个可自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个圆线圈的圆心重合，当两线圈都通过如图所示的电流时，则从左向右看，线圈L1将（）A. 不动B. 顺时针转动C. 逆时针转动D. 向纸外平动解析：C 本题可把L1、L2等效成两个条形磁铁，利用同名磁极相斥，异名磁极相吸，即可判断出L1将逆时针转动。
（三）安培力作用下的平衡问题例题4. 一劲度系数为k的轻质弹簧，下端挂有一匝数为n的矩形线框abcd，bc边长为l。
线框的下半部处在匀强磁场中，磁感应强度大小为B，方向与线框平面垂直，在图中垂直于纸面向里。
线框中通以电流I，方向如图所示。
开始时线框处于平衡状态。
令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡。
在此过程中线框位移的大小＝__________，方向_____________。
解析：，向下。
本题为静力学与安培力综合，把安培力看成静力学中按性质来命名的一个力进行受力分析，是本题解答的基本思路。
例题5. 如图所示，两平行光滑导轨相距为20cm，金属棒MN质量为10g，电阻R＝8Ω，匀强磁场的磁感应强度B的方向竖直向下，大小为0.8T，电源电动势为10V，内阻为1Ω。
磁场和磁路 练习题答案
电工技术基础与技能第五章磁场和磁路练习题班别：高二（）姓名：学号：成绩：一、是非题1、磁体上的两个极，一个称为N极，另一个称为S极，若把磁体截成两段，则一段为N极，另一段为S极。
（）2、磁感应强度是矢量，但磁场强度是标量，这是两者之间的根本区别。
（）3、通电导体周围的磁感应强度只取决于电流的大小及导体的形状，而与媒介质的性质无关。
（）4、在均匀介质中，磁场强度的大小与媒介质的性质无关。
（）5、通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。
（）6、两根靠得很近的平行直导线，若通以相同方向的电流，则他们相互吸引。
（）7、铁磁性物质的磁导率是一常数。
（）8、铁磁性物质在反复交变磁化过程中，H的变化总是滞后于B的变化，称为磁滞现象。
（）9、电磁铁的铁心是由软磁性材料制成的。
（）10、同一磁性材料，长度相同，截面积大则磁阻小。
（）二、选择题1、判定通电导线或通电线圈产生磁场的方向用（）。
A.右手定则B.右手螺旋法则C.左手定则D.楞次定律2、如5-21所示，两个完全一样的环形线圈相互垂直地放置，它们的圆心位于共同点O点，当通以相同大小的电流时，O点处的磁感应强度与一个线圈单独产生的磁感应强度之比是( )。
:1 :1 :3、下列与磁导率无关的物理量是（）。
A.磁感应强度B.磁通C.磁场强度D.磁阻4、铁、钴、镍及其合金的相对磁导率是（）。
A.略小于1B.略大于1C.等于1D.远大于15、如5-22所示，直线电流与通电矩形线圈同在纸面内，线框所受磁场力的方向为( )。
A.垂直向上B.垂直向下C.水平向左D.水平向右6、在匀强磁场中，原来载流导线所受的磁场力为F，若电流增加到原来的两倍，而导线的长度减少一半，这时载流导线所受的磁场力为( )。
F F F7、如5-23所示，处在磁场中的载流导线，受到的磁场力的方向应为( )。
A.垂直向上B.垂直向下C.水平向左D.水平向右8、空心线圈被插入铁心后( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与一个线圈单独产生的磁感应强度之比是 ( ) 。
A.2:1
B.1:1
C.1.414:1
D.1:1.414
3、下列与磁导率无关的物理量是（
）。
A. 磁感应强度 B. 磁通
C. 磁场强度
D. 磁阻
4、铁、钴、镍及其合金的相对磁导率是（
）。
A. 略小于 1
B. 略大于 1 C. 等于 1
D. 远大于 1
5、如 5-22 所示，直线电流与通电矩形线圈同在纸面内，线框所受磁场
）
9、电磁铁的铁心是由软磁性材料制成的。
（
）
10、同一磁性材料，长度相同，截面积大则磁阻小。
（
）
二、选择题
1、判定通电导线或通电线圈产生磁场的方向用（
）。
A. 右手定则
B. 右手螺旋法则 C. 左手定则 D. 楞次定律
2、如 5-21 所示，两个完全一样的环形线圈相互垂直地放置，它们的圆
心位于共同点 O点，当通以相同大小的电流时， O点处的磁感应强度
（
）
4、在均匀介质中，磁场强度的大小与媒介质的性质无关。
（
）
5、通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。
（
）
6、两根靠得很近的平行直导线，若通以相同方向的电流，则他们相互吸引。
（
）
7、铁磁性物质的磁导率是一常数。
（
）
8、铁磁性物质在反复交变磁化过程中， H 的变化总是滞后于 B 的变化， 称为磁滞现象。 （
5、图 5-24 中，当电流通过导线时，导线下面的磁针
N极
转向读者，则导线中的电流方向为
B →A 。
6、图 5-25 中，电源左端应为
负
极，
右端应为
正 极。
7、磁场间相互作用的规律是同名磁极相互
排斥 ，
异名磁极相互 吸引 。
8、载流导线与磁场平行时，导线所受磁场力为
零；
载流导线与磁场垂直时，导线所受磁场力为
() 。
A. 磁滞回线包围的面积越大，磁滞损耗也越大
B. 磁滞回线包围的面积越小，磁滞损耗也越大
C. 磁滞回线包围的面积大小与磁滞损耗无关
D. 以上答案均不正确
() 。
三、填充题
1、磁场与电场一样，是一种
物质
，具有 力 和 能 的性质。
2、磁感线的方向：在磁体外部由
N 指向
S ；在磁体内部由
S指向ຫໍສະໝຸດ N。解: F = BIL = 1.2*2*0.3 = 0.72N
2A ，磁场的磁感应强度是 1.2T ，
7、在磁感应强度是 0.4T 的匀强磁场里，有一根和磁场方向相交成
60°角、长 8m 的通电直导
线，如图 5-27 所示。磁场对通电导线的作用力是 0.1N，方向和纸面垂直指向读者，求导线
里电流的大小和方向？
3、有一匀强磁场，磁感应强度
解: H
B
3X10 - 2
-7
4 X10
B = 3X10 -2T ，介质为空气，计算该磁场的磁场强度。
2.4X10 4 A / m
4、已知硅钢片中，磁感应强度为
解: ∵ B r 0H
1.4T ，磁场强度为 5A/cm，求硅钢片相对磁导率？
∴r
B 0H
1.4 4 X10 7 X 0.05
电工技术基础与技能
第五章 磁场和磁路 练习题
班别：高二（
） 姓名：
学号：
成绩：
一、是非题 (1.5X20)
1、磁体上的两个极，一个称为 N 极，另一个称为 S 极，若把磁体截成两段，则一段为 N极，另
一段为 S 极。
（
）
2、磁感应强度是矢量，但磁场强度是标量，这是两者之间的根本区别。
（
）
3、通电导体周围的磁感应强度只取决于电流的大小及导体的形状，而与媒介质的性质无关。
BIL 。
9、铁磁性物质在磁化过程中，
B 和 H 的关系曲线称为磁化曲线。当反复改变励
磁电流的大小和方向，所得闭合的 B 和 H 的关系曲线称为 磁滞回线 。
10、所谓磁滞现象，就是
B 的变化总是落后于
H 的变化；而当 H为零时， B 却
不等于零，称为
剩磁
现象。
四、计算题（ 5X6）
1、在图 5-26 所示的匀强磁场中， 穿过磁极极面的磁通 Ф =3.84 X10 –2 Wb ，磁极边长分别是 4cm
和 8cm，求磁极间的磁感应强度。
解: S = ab = 0.04*0.08 = 3.2X10
m -3 2
3.84 X 10 2
B S
3.2X 10 3
1.2T
2、在上题中，若已知磁感应强度 B = 0.8T ，铁心的横截面积 是 20cm2，求通过铁心截面中的磁通。
解 : Ф= BS = 0.8*20 X10 –4 = 1.6X10 –3 Wb
力的方向为 ( ) 。
A. 垂直向上
B. 垂直向下
C. 水平向左
D. 水平向右
6、在匀强磁场中，原来载流导线所受的磁场力为
F，若电流增加到原来
的两倍，而导线的长度减少一半，这时载流导线所受的磁场力为
() 。
A.F
B.0.5 F C.2 F
D.4 F
7、如 5-23 所示，处在磁场中的载流导线，受到的磁场力的方向应为
A. 垂直向上
B. 垂直向下
C. 水平向左
D. 水平向右
8、空心线圈被插入铁心后 ( ) 。
A. 磁性将大大增强
B. 磁性将减弱
C. 磁性基本不变
D. 不能确定
9、为减小剩磁，电磁线圈的铁心应采用 ( ) 。
A. 硬磁性材料
B.
非磁性材料
C. 软磁性材料
D.
矩磁性材料
10、铁磁性物质的磁滞损耗与磁滞回线面积的关系是
解: ∵ F = BILsin θ
∴I
F
BL sin
0.1 0.4 * 0.08 * sin 60
根据左手定则有，电流方向从
3.6 A
b 到a
8、有一根金属导线，长 0.6m ，质量为 0.01kg，用两根柔软的细线悬在磁感应强度为
0.4T 的匀
强磁场中， 如图 5-28 所示。 问金属导线中的电流为多大， 流向如何才能抵消悬线中的张力？
2.228
5、在匀强磁场中，垂直放置一横截面积为
2
12cm
的铁心，设其中的磁通为
的相对磁导率为 5000，求磁场的磁场强度。
解: H B
4.5 X 10 3
4
S
r0
12X 10 5000 X 4 X 10 7
597 A/m
4.5X10
—3
Wb
，铁心
6、把 30cm 长的通电直导线放入匀强磁场中，导线中的电流是 求电流方向与磁场方向垂直时导线所受的磁场力？
3、如果在磁场中每一点的磁感应强度大小
相等 ，方向 相同 ，这种磁场称为匀强磁场。
在匀强磁场中，磁感线是一组
方向相同分布均匀的平行直线
。
4、描述磁场的四个主要物理量是 磁感应强度 、 磁通 、
磁导率 和 磁场强度 ；它们的符号分别是 B 、
Φ 、 μ 和 H ；它们的国际单位
分别 T 、 Wb 、 H/m 和 A/m 。
