酸再生工艺简介
酸再生技术总结
硅钢酸再生工程施工技术总结一、工程概况酸再生站位于冷轧硅钢厂主厂外，站内共5层平台，最高平台为▽+30m，酸再生站内主要设备有外方引进、国内合作制造配套设备。
主要设备有焙烧炉、文丘里除尘器、文丘里浓缩器、吸收塔、预脱硅沉淀池、脱硅沉淀池、浸溶塔、罐体、泵、风机、阀门等。
本工程为节能环保项目，将生产线上的废酸处理后，生成再生酸，防止酸外排，节约成本。
酸再生站的主要作用：1、将新酸在酸罐内稀释，痛过再生酸泵送到酸轧线；2、酸轧线的废酸经过预脱硅、脱硅、焙烧炉、文丘里浓缩器等一系列设备，生成再生酸，再送到酸轧线使用；主要工艺流程：二、相关专业的施工难点及应对措施（一）机械专业1、机械基本情况酸再生站位于冷轧硅钢厂主厂外，站内共5层平台，最高平台为▽+30m，酸再生站内主要设备有外方引进、国内合作制造配套设备。
主要设备就是罐体，最大直径为焙烧炉φ8200 x14948mm，每个罐体安装必须与土建结构穿插配合进行施工。
酸再生安装的内容主要有大型、小型储罐、泵、风机、烟道、旋转阀、起重葫芦、管道等，酸储罐防腐衬胶、防腐衬砖，焙烧炉炉窑砌筑，高温储罐保温。
2、工程难点（1）槽、罐、塔类衬胶设备的安装；（2）焙烧炉的安装；（3）其它小型储罐、泵类设备的安装（4）风机安装3、施工方法（1）设备的平面定位一般设备如罐类、塔类，应在设备吊装前在基础上依据车间轴线放出墨线，吊装后参照设备罐体上制造时做出的基准标记调整。
重要设备为了保证设备在基础上准确就位，设备吊装就位后应根据已设置的中心标板，挂设基准线。
基准线的挂设应根据设备安装精度要求和挂设跨距选用直径为0.3～0.75mm的整根钢线，其拉紧力一1) 吊装时必须选好吊点，并注意绳扣的捆绑方法，防止造成槽体的变形。
2) 施工过程中，严禁在已衬里的槽体外壁进行任何形式的焊接、气割工作，以防损坏衬里。
3) 对接的焊接口焊接时，必须做好对衬里层的保护，防止烧伤、烫伤衬里层。

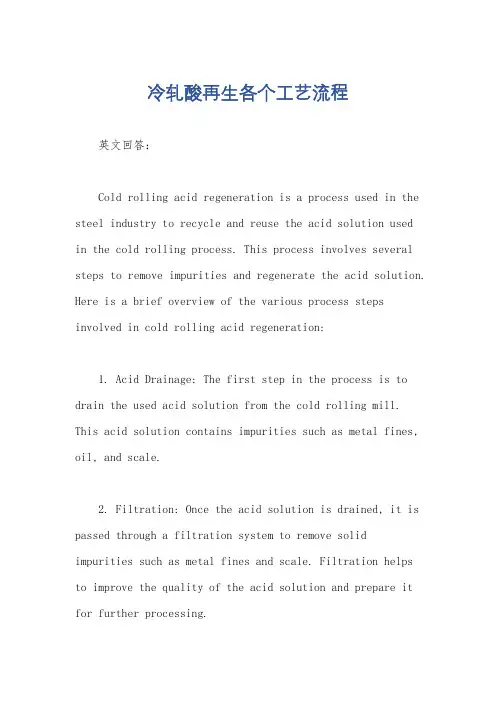

冷轧酸再生各个工艺流程
冷轧酸再生各个工艺流程英文回答：Cold rolling acid regeneration is a process used in the steel industry to recycle and reuse the acid solution usedin the cold rolling process. This process involves several steps to remove impurities and regenerate the acid solution. Here is a brief overview of the various process steps involved in cold rolling acid regeneration:1. Acid Drainage: The first step in the process is to drain the used acid solution from the cold rolling mill. This acid solution contains impurities such as metal fines, oil, and scale.2. Filtration: Once the acid solution is drained, it is passed through a filtration system to remove solidimpurities such as metal fines and scale. Filtration helpsto improve the quality of the acid solution and prepare it for further processing.3. Acid Purification: After filtration, the acid solution is subjected to a purification process to remove oil and other organic impurities. This is typically done using a combination of settling tanks, skimmers, and centrifuges.4. Acid Concentration: The purified acid solution is then concentrated to increase its acidity. This is achieved by evaporating water from the solution using heat. The concentrated acid solution is then ready for reuse in the cold rolling process.5. Acid Regeneration: In this step, any remaining impurities in the acid solution are removed through chemical reactions. This is typically done using additives or agents that react with the impurities and form insoluble compounds. These compounds are then separated from the acid solution through filtration or settling.6. Acid Reuse: Once the acid solution is regenerated and free from impurities, it can be reused in the coldrolling process. The regenerated acid solution iscirculated back to the cold rolling mill, where it helps in the formation of a protective oxide layer on the steel surface.Overall, cold rolling acid regeneration is a crucial process in the steel industry as it allows for theefficient and sustainable use of acid solutions in the cold rolling process.中文回答：冷轧酸再生是钢铁行业中用于回收和再利用冷轧过程中使用的酸溶液的一种工艺。

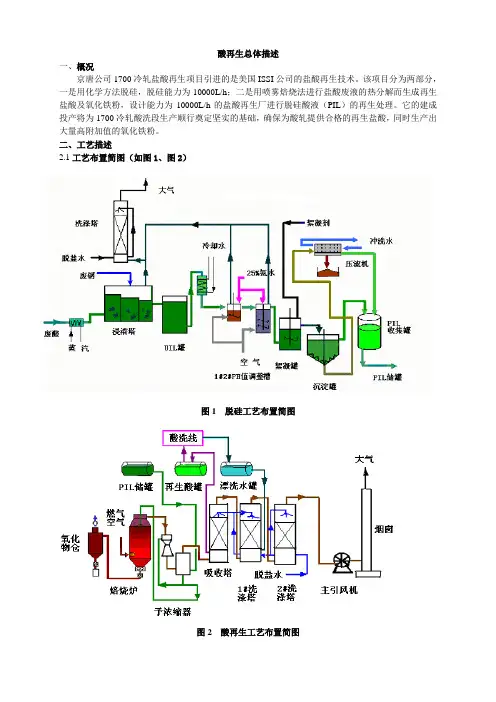

酸再生概述
酸再生总体描述一、概况京唐公司1700冷轧盐酸再生项目引进的是美国ISSI公司的盐酸再生技术。
该项目分为两部分，一是用化学方法脱硅，脱硅能力为10000L/h；二是用喷雾焙烧法进行盐酸废液的热分解而生成再生盐酸及氧化铁粉，设计能力为10000L/h的盐酸再生厂进行脱硅酸液（PIL）的再生处理。
它的建成投产将为1700冷轧酸洗段生产顺行奠定坚实的基础，确保为酸轧提供合格的再生盐酸，同时生产出大量高附加值的氧化铁粉。
二、工艺描述2.1工艺布置简图（如图1、图2）图1 脱硅工艺布置简图图2 酸再生工艺布置简图2.2工艺流程大气废铁气体风机中和洗涤塔废酸液（WPL）石墨加热器25%氨水25%氨水液体UIL罐石墨冷却器1#PH值调整罐2#PH值调整罐絮凝罐沉淀罐缓冲罐（PIL）压缩空气压缩空气压滤机滤饼PIL储罐氧化物破碎机旋转阀1#洗涤塔2#洗涤塔主风机大气热螺旋输送机旋转阀振动筛大气布袋除尘器氧化物仓装袋机2.3工艺流程简述2.3.1 脱硅工艺流程简述废酸液通过浸溶塔中加入的废钢，可以消除其中大部分游离的HCl，再经过1#、2#PH值调整槽中加入的定量氨水，同时鼓入一定量的压缩空气，使游离的HCL全部消除，产生Fe（OH）2、Fe（OH）3，再向絮凝罐中加入稀释的絮凝剂，使SiO2包裹在Fe（OH）3的空间点阵结构中形成沉淀，经沉淀罐沉淀分离出来，从而达到脱硅的目的。
沉淀罐底部的泥浆经过滤挤压机进行过滤、挤压，滤液和沉淀罐上方溢流下来的清液流入PIL收集罐，再用泵送到罐区的PIL储罐作为盐酸再生（ARP）生产使用。
脱硅工艺主要化学反应方程式如下：2HCl + Fe = FeCl2 + H2 （浸溶塔中）FeCl2 + 2NH3 + 2H2O = Fe(OH)2 + 2NH4ClFeCl3 + 3NH3 + 3H2O = Fe(OH)3 + 3NH4Cl2.3.2 酸再生工艺流程简述喷雾焙烧法盐酸再生原理是废盐酸在高温状态下与水、氧发生化学反应，生成Fe2O3和HCl。
关于废酸再生工艺路线的选择
关于废酸再生工艺路线的选择摘要：对比干法硫酸与湿法硫酸技术，对比湿法硫酸中主要两种技术的优缺点关键词：硫酸法烷基化；干法硫酸；湿法硫酸1、前言随着国Ⅵ汽油升级政策的发布，国内兴起新建大量烷基化装置的热潮，国内主要采用硫酸法烷基化技术，采用硫酸法烷基化需要配套废酸再生工艺，本文主要对比分析废酸再生工艺的几种技术路线，供大家参考。
2、干法硫酸和湿法硫酸废酸再生工艺是将烷基化装置所产生的浓度约 90%的硫酸通过焚烧分解、氧化、吸收而转化为 98～99.2%的硫酸，此硫酸可返回烷基化装置作为催化剂循环使用。
目前采用较多的废酸再生工艺有二种：一是干法硫酸（杜邦 MECS SAR 技术和国内南化院技术），另一种是湿法硫酸（丹麦托普索公司的WSA 技术和奥地利 P&P 公司的SOP技术）。
两种工艺的主要区别在于：干法硫酸工艺需将焚烧炉出来的工艺气进行净化除尘干燥，干燥后的 SO2气体在反应器经过四段催化剂床层转化为 SO3，然后用浓硫酸进行吸收生产 98%、 99.2%的浓硫酸，由于在净化除尘中需要水洗，从而产生含 SO2的废水。
湿法硫酸工艺工艺气需要经过除尘，因此不会产生干法再生技术中的大量污水，工艺气不经过干燥，在有水蒸汽存在的条件下工艺气中的 SO2在反应器内经过催化氧化转化为 SO3，然后 SO3和水蒸汽冷凝生产出 98%的浓硫酸。
干法硫酸技术国内主要采用杜邦的MECS SAR 技术，主要业绩有广东惠州炼油厂和锦西石化公司等，还有一部分地炼采用国内南化院的技术。
干法硫酸的优点是最高可以生产99.2%的浓硫酸，而湿法硫酸最高只能生产98%的浓硫酸。
废酸再生技术其中一项重要制约长周期的就是废酸中含有重金属，燃烧后的烟尘附着在废锅炉管内堵塞炉管，影响装置的长周期运行，而干法硫酸的一个优点就是废热锅炉在负压条件下运行，可以在线对炉管进行清洁，保证装置可以长周期运行，而湿法硫酸不能在线进行清理，一旦堵塞严重需要停车处理。
三种废酸回收工艺和效果
废盐酸回收工艺一条年产45万t冷轧钢板的酸洗机组，每年需要用盐酸2万吨左右，产生的含盐酸废液（约5%盐酸，10%〜12%氯化亚铁）将近2 万t/a。
在化工生产中，每年产生的含盐酸废水则无法统计。
一、“蒸发分离法'‘回收废盐酸的具体工艺和效果——上海二钢有限公司已有应用不含金属离子且纯度较高的稀盐酸的处理，化工类企业用该法较经济。
氯化聚乙烯、聚氯乙烯及异氛酸酯类企业产生的不含亚铁离子且纯度较高的稀盐酸的处理方法，主要采用蒸发浓缩法进行回收。
青岛海晶化工集团将过量的氯化氢气体经过泡沫塔吸收成盐酸，在通过脱吸塔返回氯化氢系统，进行循环利用，既避免了废酸的排放，又减少了因排放而带走的部分氯乙烯气体，改善了工作环境。
对于钢铁酸洗机组的废盐酸一般采用常规蒸发分离法。
在负压条件下把废盐酸加热蒸发,把其大量的水和酸蒸发出来，经过冷却得到稀盐酸”得到的浓缩液中，含有大量的氯化亚铁和浓度约为22%的盐酸（HC1与水的共沸物）”通过冷却使浓缩液中的氯化亚铁结晶，再利用过滤方法进行固液分离，得到浓盐酸（残留有氯化亚铁）和氯化亚铁结晶产品。
一种废盐酸回收蒸发新工艺技术与装置已应用于凌源钢铁有限公司年产15万t的冷轧生产线。
两年来，该装置间隙运行，已处理废酸1200余吨,回收氯化亚铁结晶物560余吨。
回收的盐酸浓度约为15 %，全部用于生产;结晶氯化亚铁品质达到了96% ,已应用于废水处理、染料等行业。
分离回收的酸性水,可以用于酸洗生产线配酸使用,或经浅度中和后达标排放;产生的尾气含酸量小于0.5mg/m3,满足环保要求。
在废酸回收过程中，除了极少量的地面冲洗水，没有其他废水排放。
蒸发分离法的优点：（1）操作简便；（2）盐酸回收浓度较高，约为废酸质量分数的80%~90%; （3）分离后的氯化亚铁晶体可作为铁红的化工原料或铁磁体的原料；（4）惟一的废弃物为酸雾吸收塔产生的酸碱中和液，可直接排放到企业的废水处理站。
蒸发分离法的缺点：（1）在处理过程中，因酸液在主要工序均处于高温状态，所以对设备及管道的腐蚀较为严重，防腐要求较高；（2）对热源要求高，当蒸发不完全而使冷却结晶釜中液体含量过多时，离心机就很难正常工作。
酸再生操作规程
酸再生操作规程1．主要技术参数1.1机组能力：处理废酸量6m3/h1.2废酸：来自酸洗机组总铁量：120g/L总HCL：200g/L（游离和化合）1.8新盐酸性能及盐酸酸洗原液的配制新盐酸（工业合成盐酸GB320-93）无色或浅黄色透明液体，用于配制酸洗机组用盐酸酸洗原液，其性能指标如下表：。
酸过滤站送至焙烧炉顶部，再经喷杆、过滤网、喷嘴进入焙烧炉进行喷洒。
焙烧炉设有3杆喷枪，每杆喷枪上各装有5个喷嘴，喷枪可自动插入焙烧炉内部。
焙烧炉本体是个钢壳，内衬有耐火耐酸砖，在本体上呈切线均布3个烧嘴加热（600～650℃），使喷洒到炉内浓缩酸蒸发、干燥、结晶分解，其在焙烧炉内反应如下：2FeCl2+2H2O+1/2O2=Fe2O3+4HCL 2FeCl3+3H2O=Fe2O3+6HCL分解后的Fe2O3固体颗粒，以粉末形式落在焙烧炉下部锥体中，经破碎机、旋转阀排放出去，旋转阀可以使焙烧炉内部气体同外部气体隔离开，破碎机用来破碎从焙烧炉壁落下的团块。
焙烧炉炉内气体由燃烧废气、水蒸汽和氯化氢气体组成。
焙烧炉顶部出来的炉气通过双旋风分离器将炉气中夹带的部分氧化铁粉大部分分离出来，分离出来的氧化铁粉经铁粉返回管道和旋转阀返回到焙烧炉底部。
然后焙烧炉气进入预浓缩器，在预浓缩器中，高温炉气直接与循环酸接触，冷却和清洗炉气中残留的微量氧化物，并进入吸收塔。
的炉在料仓上部安装有一台塑烧板式除尘器，以过滤输送氧化铁粉时用过的空气，然后将空气排放到大气中。
料仓中的氧化铁粉，经门型阀进到装袋机装袋外卖。
机组主要工艺过程参数，即温度、压力和流量在控制室中都可以显示出来，而重要的操作参数都自动地由PLC系统控制，设备的启动、控制和停车都可由键盘完成。
报警和功能错误都由一个独立的报警备忘录中记录，因此，操作员很容易从控制室中检查设备的运行状态，并由打印机提供班报告。
机组的电气传动和自动化仪表，用来保证系统正常运行和简化操作。
PLC系统可保证在系统出现任何故障情况下都能及时反映出来，可以连接自动报警、自动停机。
废酸回收简介
金属在表面处理过程中使用大量的废酸。
当酸液中的金属达到一定的浓度后，因处理效果达不到工艺要求，酸液需要重新配制和更换。
在这个过程中，大量的废酸液被产生。
这些废酸液中由于含有较高浓度的酸和金属，对环境造成一定的威胁，需要进行处理,废酸洗液回收再生方法主要有：加热蒸发法，特种树脂交换法和扩散渗析膜法三种。
加热蒸发法随着能源价格涨高，已经不符和经济性价比，随着科技发展，树脂交换法和扩散渗析膜法技术发展成型。
扩散渗析法在德国已经商品化，进几年国内有些厂家在少量试生产，该设备最大处理能力为5M3/d, 因处理量小，膜寿命短，易老化破损，性价比过高等原因，限制工业生产使用。
树脂交换法是将废酸洗液通过纯化回收设备，酸离子被填料阻滞吸附，金属离子随液体穿透填料层，酸与金属杂质分离，用穿透液等量的水冲洗填料上酸根，便得到与废酸洗液浓度大致相等的再生酸，可重新配置酸洗液使用。
穿透液根据杂质性质回收。
产品特点对盐酸，硫酸，硝酸，磷酸，氢氟酸以及混合酸都可以纯化回收。
纯化回收酸浓度高，循环使用降低生产成本。
酸，金属盐分离，有利于金属盐回收。
废酸洗液经纯化回收设备处理后，能够实现废水零排放。
清洗化生产，节能减排，绿色环保设备。
全程自动化，精作简单，节省人力成本。
技术参数单体设备处理量5--30M3/d. 外形尺寸：1000×2000×1200mm酸回收率85--90%工作电压380V 50HZ特别说明填料是纯化回收设备技术核心，需要根据企业废酸洗液进行探索实验，小试，选择最佳分离纯化填料。
进行中试确定纯化回收工艺参数，根据中试数据确定产品参数，设计制造。
若企业拟实行废水零排放，需要增加其他处理设备。
废硫酸回收再利用硫酸在化工、钢铁等行业广泛应用。
在许多生产过程中，硫酸的利用率很低，大量的硫酸随同含酸废水排放出去。
这些废水如不经过处理而排放到环境中，不仅会使水体或土壤酸化，对生态环境造成危害，而且浪费大量资源。
酸再生工艺
1.2基本原理
1.在废酸中投入废钢，使废酸中的游离HCl和废钢片进行充分的反应，减少废酸
中的游离酸。 Fe＋2HCl → FeCl2＋H2↑ Fe2O3+6HCl → 2FeCl3＋3H2O
2.通过加入氨水，提高废酸的PH值，使一部分Fe2＋形成Fe(OH)2，通过曝气
形成Fe(OH)3絮凝体，达到吸附废酸中的硅，通过沉淀池沉淀、压滤机过滤将 废酸中的硅从废酸中去除。
2NH3＋2H2O＋ FeCl2→ Fe(OH)2＋2NH4Cl 2 Fe(OH)2＋1/2O2 ＋H2O → 2Fe(OH)3 FeCl3＋ 3NH3＋3H2O → Fe(OH)3＋3NH4Cl
1.3盐酸脱硅工艺流程
废钢片
石墨 冷却 器
冷循 却环 水水
浸溶塔
过滤器
蒸汽
石墨
加热
冷凝水
器
废酸
压缩空气
净环水出口温度 ≤45℃
氨水储罐
设备数量：1座
设备功能：用于储存浓度为20~25%的氨水，供脱硅
系统使用。布置在独立的房间内。
结构形式：立式圆柱体（包括顶盖，必要的管嘴、法
兰、人孔等）、普碳钢材质。
主要参数：
容积
…………… 80m3
罐体高度
……………5m
罐体直径
……………5m
中和反应槽
设备数量：1台
过滤面积
……………2m2
过滤精度
……………1000µm
过滤能力
……………18 m3/hr
介质温度
……………85℃
主要材质：
壳体…………………………………………………… PPH
滤筒…………………………………………………… PPH
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酸再生工艺简介
来自酸洗机组的废酸，收集在废酸罐中，用废酸泵经废酸过滤器送入预浓缩器，由预浓缩器循环泵经浓缩酸过滤器送至预浓缩器顶部喷洒，与来自焙烧炉的炉气（395°）进行直接热交换，蒸发废酸中部分水份，废酸得到浓缩。
浓缩后的废酸由焙烧炉给料泵经过滤站送至焙烧炉顶部，再经喷杆，过滤网，喷嘴进入焙烧炉喷洒。
焙烧炉本体上呈切线分布两个烧嘴加热。
使喷洒到炉内浓缩酸蒸发、干燥、结晶分解。
其在炉内反应如下:
2FeCl2+2H2O+1/2O2=Fe2O3+4HCL
2FeCl3+3H2O=Fe2O3+6HCL
分解后的Fe2O3固体颗粒，以粉末形式落在焙烧炉下部椎体中，经破碎机、旋转阀排出，由一气动输送系统输送到铁粉料仓。
在料仓上部安装有一台塑烧板式除尘器，以过滤输送氧化铁粉时用过的空气，然后将空气排放到大气中。
料仓中的氧化铁粉，经门型阀进到装袋机装袋。
焙烧炉气（由燃烧废气，水蒸汽和氯化氢气体组成）自顶部出来经双旋风分离器将炉气中夹带的部分氧化铁粉分离出来，氧化铁粉经管道返回到焙烧炉底部。
炉气进入预浓缩器，直接与循环酸接触，冷却和清洗炉气中残留的微量氧化物，并进入吸收塔，与经吸收塔给料泵送至顶部喷洒的冲洗水均匀接触。
炉气中的氯化氢成分被水吸收形成再生酸。
再生酸从塔底部自流至再生酸储罐中。
含有微量氯化氢气体的炉气从吸收塔顶部离开，经排烟风机进入洗涤塔（排烟风机控制系统处于负压状态，保证不会有氯化氢泄露出来），用冲洗水喷淋洗涤。
在洗涤塔上部烟囱脱盐水再进行两段洗涤。
洗涤水流至收集水罐，用于
吸收塔喷洒，使含酸清洗水全部回收。
废气达标排放。
工艺流程简图：
酸洗车间冲洗水酸洗车间废酸
↓↓
冲洗水罐废酸罐
（100m³*1个）（100m³*2个）
经冲洗水过滤器经废酸过滤器
↓
浓缩酸铁粉
焙烧炉铁粉仓
高温含酸炉气装袋外卖
含酸炉气
再生酸
吸收塔再生酸罐酸洗车间
（50m³*4个）
炉气
洗涤塔
净化后炉气排放。
