儿童呼吸机基本使用

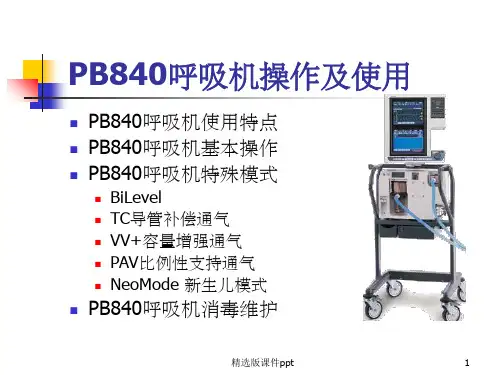

PB840呼吸机使用及操作
精选版课件ppt
3
呼吸机核心系统
气路系统
顶尖气路设计
• 低系统顺应性 • 低系统泄漏 • 低系统死腔 • 高速响应
精选版课件ppt
4
适用范围：早产儿/婴儿/儿童/成人
通气方式： 理想体重设置(IBW) 无创通气模式NIV 呼吸模式(A/C，SIMV，Bi-Level, APRV，SPONT，VVＰ) 呼吸方式(VCV，PCV，ＶＣ＋，) 自主呼吸支持方式(PSV，TC ，VS，PAV) 工作参数，警报参数，窒息通气参数自动预设 自动计算参数改变后其它参数相应变化
设置：ET/Trach:Tube I.D. 优点：
减少患者呼吸附加作功 改善患者舒适度 操作方便
精选版课件ppt
59
精选版课件ppt
60
精选版课件ppt
61
精选版课件ppt
62
精选版课件ppt
63
PB840呼吸机基本操作
精选版课件ppt
64
精选版课件ppt
65
PB840呼吸机基本操作
高低切换和患者自主呼吸同步 两个PEEP水平均可给予PS/TC 两个PEEP水平均可监测自主呼吸 常规I/E可同步切换成APRV
精选版课件ppt
50
精选版课件ppt
51
精选版课件ppt
52
精选版课件ppt
53
精选版课件ppt
54
精选版课件ppt
55
精选版课件ppt
56
精选版课件ppt
PB840呼吸机操作及使用
PB840呼吸机使用特点 PB840呼吸机基本操作 PB840呼吸机特殊模式
儿童机械通气参数设置
儿童机械通气参数设置儿童机械通气是一种治疗儿童呼吸衰竭的常用方法。
机械通气通过人工呼吸机提供通气支持，帮助患儿呼吸，并维持血氧和二氧化碳水平正常。
在进行儿童机械通气之前，需要设置适当的通气参数，以满足患儿的呼吸需求。
以下是一些常见的儿童机械通气参数设置的考虑因素和具体内容。
1. 呼吸模式：机械通气有不同的呼吸模式可供选择，如容量控制通气、压力控制通气和自主呼吸辅助通气等。
选择合适的呼吸模式可以满足儿童的特殊呼吸需求和病情。
2. 潮气量（Vt）：潮气量是指每次通气中呼入或呼出的气体体积。
儿童的潮气量应该根据他们的年龄、身高和体重来确定。
一般情况下，儿童的潮气量为6-8 ml/kg。
3. 呼吸频率（RR）：呼吸频率指单位时间内的呼吸次数。
儿童的呼吸频率也应根据其年龄和需求来调整。
通常，新生儿的呼吸频率为40-60次/分钟，婴儿为25-35次/分钟，学龄前儿童为20-25次/分钟。
4. 吸气时间（Ti）和呼气时间（Te）：吸气时间和呼气时间的比例决定了吸气相和呼气相的长度。
对于儿童机械通气，吸气时间和呼气时间的比例一般为1:2或1:3。
5. 气道压力（Paw）：气道压力是指在呼吸周期中气道内的压力变化。
对于儿童机械通气，气道压力需要根据患儿的病情和需要进行调整。
过高的气道压力可能导致气胸或肺损伤，而过低的气道压力则无法满足患儿的呼吸需求。
6. 氧浓度（FiO2）：氧浓度是指通气氧气的浓度。
对于需要氧疗的儿童，应根据他们的血氧饱和度进行调整。
一般情况下，FiO2的目标是保持血氧饱和度在92％以上。
7. 呼气末正压（PEEP）：呼气末正压是指在呼气末期保持的正压。
对于儿童机械通气，PEEP的设置可以改善肺泡塌陷和氧合情况。
但需要根据患儿的病情和氧合指标进行调整。
8. 通气管径和插管深度：通气管径和插管深度是指插入患儿气道的导管的大小和深度。
选择合适的通气管径和插管深度可以保证通气的有效性和安全性。
需要注意的是，儿童机械通气参数的设置应根据患儿的具体情况进行调整，包括年龄、身高、体重、病情以及呼吸功能。
小儿呼吸机相关知识详解
MAP＝ PIPTi 十 PEEPTe Ti 十 Te
第十七页，编辑于星期日：二十一点 五十四分。
平均气道压过高
5cmH20 健康儿
20cmH20 严重肺疾病 >15cmH20时可致肺损伤和心脏压迫
一般应保持在 < 15cmH20，
如需更高MAP则应插入肺动脉导管
吸气时间（IT） 呼气时间 （ET） 5..吸气温度
第五页，编辑于星期日：二十一点 五十四分。
氧浓度（FiO2）
长期吸入高浓度氧对肺有毒性作用,因此通气治疗目的 FIO2应尽可能地低
FIO2应设置使PaO2为60-90 mmHg(新生儿) 而婴幼儿为98mmHg(最高限值)。
PaO2:53-83mmHg对新生儿是正常的
年长儿 16-20次/分
更改频率以3-5次/分为一台阶.
呼吸周期:一次机械通气所需时间
呼吸周期=1/频率60秒
第二十页，编辑于星期日：二十一点 五十四分。
自主呼吸频率的正常值与限值
新生儿 幼儿 成人
正常 次/分
限值 次/分
40-45
60
25-30
40
12-20
35
第二十一页，编辑于星期日：二十一点 五十四 分。
第十四页，编辑于星期日：二十一点 五十四分。
更改PEEP每次以1-2 cmH2O为宜。
拔管前PEEP推荐最低为2 cmH2O, 新生儿一般不主张使用高PEEP(6-10 cmH2O) 有心肌损害的病儿不能接受並导致肺的过度膨 张和肺血流灌注的减少。
第十五页，编辑于星期日：二十一点 五十四分。
最佳PEEP
行心输出量监测
第十八页，编辑于星期日：二十一点 五十四分。
呼吸机简明使用说明1.
呼吸机简明使用说明缩写和技术术语缩写/术语完整描述解释A/CV Assisted ControlledVentilation辅助控制和指令通气AIR 医用规格压缩空气Battery Chargeable battery 可充电电池，以化学能方式储存电能的部件Apnea Apnea 窒息，即呼吸暂停aqua dest. Aqua destilata (lat.) 经过蒸馏、去除矿物质的纯净水ASB Assisted SpontaneousBreathing辅助自主呼吸bar 巴，压力测量单位BTPS Body Temperature and AmbientPressure Saturated 测试条件：体温、环境大气压、饱和水蒸气Backup time 后备时间，自主呼吸停止(窒息)后至后备机械通气按照预先设定的参数而启动的延迟时间C/BKUP Continuous Positive AirwayPressure / Backup Ventilation 有后备通气的持续气道内正压通气模式cmH2O 厘米水柱，压力测量单位CMV Continuous MandatoryVentilation 控制指令通气，在这种模式下，患者没有呼吸活动，由呼吸机来完成全部的呼吸过程。
CPAP Continuous Positive AirwayPressure持续气道内正压通气模式Diff TankTube 呼吸管路中与湿化瓶中的温度差DIN 德国标准协会EN 欧洲标准EXSP 呼气时间Flow 符号：V’流量或流速FiO2 吸入氧浓度Freq 呼吸频率ggf. 如果需要的话Heat 加热HP High Priority 高优先级报警信号，报警出现后使用者必须立即采取措施，进行干预(依据DIN EN 475)。
缩写和技术术语缩写/术语完整描述解释IGR Incremental transmitter 可旋转按钮，Rotary and push-buttondeviceINSP 吸气时间intracardial 心内的intracranial 颅内的calibration 定标，校正仪器测量误差LED Light Emitting Diode 发光二极管MAP Mean Airway Pressure 平均气道内压mbar 毫巴，压力单位min Minute 分，时间单位Mode 通气模式MP Medium Priority 中优先级报警信号，报警出现后使用者必须立即关注患者(DIN EN 475) MRSA Multiple resistant StaphylococcusaureusMV Minute volume 分钟通气量，MV=VT Freq (升)经鼻持续气道内正压通气模式N/CPAP Nasal / Continuous PositiveAirway PressureO2 oxygen 氧气UL Upper limit 上限Open 全开放工作模式呼气末气道内正压PEEP Positive End ExpiratoryPressurePmax Maximal airway pressure 气道内最大压力PNT Pneumotachograph 流量传感器Pressure 符号：P 压力清洗和消毒设备CDD Cleaning and disinfectiondevices second 秒，时间单位Semi open 半开放工作模式SIMV Synchronized Intermittent同步间歇指令通气Mandatory VentilationStenosis 呼吸管路狭窄或阻塞Stndby Standby 待命状态Tbc Tuberculous 结核病Temp Temperature 温度Trg Trigger 触发LL Lower limit 下限VT Tidal volume 潮气量CGS Central gas supply 中央供气系统技术参数环境条件使用：温度：10 –40 °C相对湿度：10 – 95 %大气压：500 – 1060 hPa使用仪器前，须使仪器的温度达到室温存储：温度：5 –45 °C相对湿度：10 – 95 %大气压：500 – 1060 hPa防潮，防尘，防霜冻常规条件安全防护分级：II B测试/保养间隔：6个月规格 (高 x 宽 x 长) 主机：363 x 305 x 358带移动支架：560 x 1165 x 660 重量：主机：23.5 千克使用位置：水平位置工作参数电源电源供给：防电击插头及插座电源电压：90 – 240伏交流，50 – 60赫兹功率消耗：180伏安电流消耗：3安保险： 2 x 3.15安，慢熔充电电池类型：铅-胶可充电电池重量： 6.2千克额定电压：12伏额定功率：17安时保险：10安充电时间：18小时工作时间：约1小时，加热约3.5小时，不加热车载电源要求电压：12伏直流电流消耗：10安显示屏幕：液晶，128 x 240像素气源氧气：工作压力： 1.5 – 6巴，± 0.5巴呼吸机进气螺纹接口：M 12 x 1/ NIST，内螺纹气源接口：直角接口(DIN 13260)，或用户自备通气模式Standby 待命状态CMV 控制指令通气SIMV 同步间歇指令通气A/CV 辅助控制和指令通气C / BKUP 有后备通气的持续气道内正压通气模式ASB 辅助自主呼吸N / CPAP 经鼻持续气道内正压通气模式仪器设置工作方式：开放系统恒流通气半开放系统恒容通气流量传感器：D，C后备时间：2，4，8，16，60秒参数设置测量接口 (标准条件温度23°C和大气压1.013巴)氧气范围：0 – 30单位：升/分空气范围：0 – 30单位：升/分参数单位范围增量Inspiration time吸气时秒0.35 – 2 0.05 间秒0.5 – 2 0.05 Expiration time呼气时间2 – 60 0.5Trigger触发升/分0.8 – 8.0 0.1 Temperature温度°C30 – 40 0.2 病人单元PEEP呼气末正压：0 – 10毫巴PLATEAU吸气平台压：15 – 60毫巴紧急放气阀：–2至–4毫巴时打开湿化瓶容积：850毫升加温湿化器：12伏 / 35瓦加热管路：12伏/ 20瓦测量参数显示参数单位增量MV 升0.01VT 毫升 1MAP 厘米水柱 1PEEP 厘米水柱 1Frq 次/分 1曲线/波形显示：类型：压力波形(P – t曲线)流速波形(V’ – t曲线)显示比例：Y轴：12，30，60，90X轴：4，8，16秒报警界限参数单位下限LL 上限UL 增量Pmax 厘米水柱 1 – UL / 60 LL – 70 1MV 升0 – 0.5 0.050.5 – UL LL – 29,8 0.1FiO2 % 18 –当前设置21 / LL – 100 1Temp °C29 –当前设置36 / LL – 41 0.2VT 毫升 1 – 10 110 – 10010操作使用 6.1. 开机将交流电源开关拨到“ON ”的位置。
呼吸机操作流程ppt课件
呼吸模式
1.A/C (Assist Control)辅助/控制 通气
①.AV(Asቤተ መጻሕፍቲ ባይዱisted
Ventilation)辅助
通气
是在患者吸气用力时提供通气辅助， 即当患者开始自主吸气时，依靠气道压的 降低来触发(压力触发)，触发后呼吸机即 按预设潮气量(或吸气压力)，频率，吸气 和呼气时间将气体传给患者。
观察患者
• 评估两肺呼吸音，观察呼吸动度是否一致， 评估患者一般状况，及时排除呼吸机故障 • 通气半小时后查血气分析，根据医嘱调节 参数
撤机
• 断开呼吸机和气管插管的接口→ 按待机键 待机 →按报警复位键→ 关主机电源→ 关 湿化器开关
终末处理
• 呼吸机管路送供应室消毒 ，若为一次性丢进感染 性垃圾桶 • 湿化罐送供应室消毒 • 呼吸过滤器：可复用的（白）送供应室高压消毒， 严禁浸泡；一次性的（绿 人工鼻）丢进感染性垃 圾桶 • 呼吸机显示屏用75%酒精擦拭消毒，机身用 500mg/l有效氯擦拭消毒 • 空气过滤网用流动水冲洗 • 做好记录
• 出 风 口
• 进 风 口
选择模式、参数等
• 选择呼吸机模式：SIMV • 正确设置参数：吸入氧浓度(FiO2)40%，潮 气量(Vt)500ml, 呼吸频率（f）14次/分，呼 气末正压（PEEP） 5cmH2O • 设报警参数：呼吸频率 、气道压力等 • 观察呼吸机运行情况，检查各管路连接是 否正确、有无漏气 • 呼吸机运行正常后，将呼吸机与病人的人 工气道正确连接。
•
无自主呼吸为控制通气（C）；自 主呼吸触发时，为辅助通气（A）
•
特点：自主呼吸较弱的情况下能够
保证足够的通气量；降低呼吸功耗。
• 2.SIMV (Synchronized intermittent mandatory ventilation)同步间歇指令通气 •

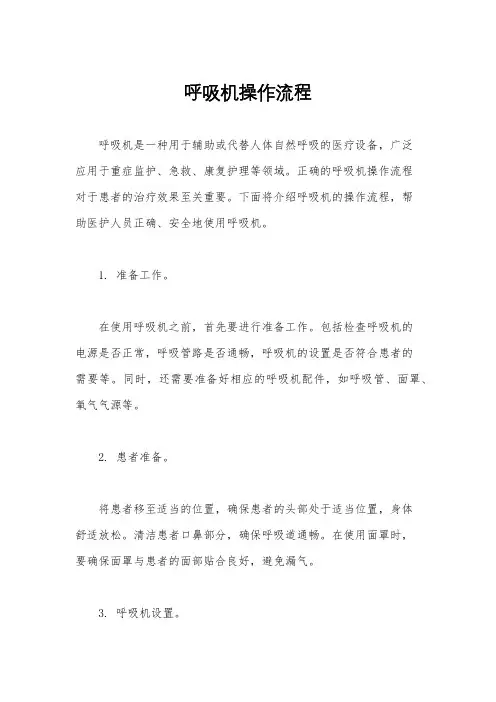

呼吸机操作流程
呼吸机操作流程呼吸机是一种用于辅助或代替人体自然呼吸的医疗设备，广泛应用于重症监护、急救、康复护理等领域。
正确的呼吸机操作流程对于患者的治疗效果至关重要。
下面将介绍呼吸机的操作流程，帮助医护人员正确、安全地使用呼吸机。
1. 准备工作。
在使用呼吸机之前，首先要进行准备工作。
包括检查呼吸机的电源是否正常，呼吸管路是否通畅，呼吸机的设置是否符合患者的需要等。
同时，还需要准备好相应的呼吸机配件，如呼吸管、面罩、氧气气源等。
2. 患者准备。
将患者移至适当的位置，确保患者的头部处于适当位置，身体舒适放松。
清洁患者口鼻部分，确保呼吸道通畅。
在使用面罩时，要确保面罩与患者的面部贴合良好，避免漏气。
3. 呼吸机设置。
根据患者的具体情况，设置呼吸机的参数。
包括吸气压力、呼气压力、吸呼比、通气模式等。
在设置过程中，要根据患者的血氧饱和度、呼吸频率等指标进行调整，确保呼吸机的参数符合患者的生理需要。
4. 启动呼吸机。
在一切准备就绪后，可以启动呼吸机。
确保呼吸机的电源连接正常，按下启动按钮，呼吸机将开始工作。
在启动过程中，要注意观察呼吸机的运行状态，确保一切正常。
5. 监测患者情况。
在呼吸机工作期间，要时刻监测患者的情况。
包括观察患者的呼吸频率、潮气量、呼吸道压力等指标。
同时，还要监测患者的血氧饱和度、二氧化碳含量等生理指标。
一旦发现异常情况，要及时调整呼吸机参数，或者进行其他必要的处理。
6. 停止使用呼吸机。
在使用呼吸机结束时，要按照规定的程序停止呼吸机的工作。
首先要关闭呼吸机的电源，然后将呼吸机与患者的连接部分进行清洁消毒。
最后，对呼吸机进行必要的维护保养，确保呼吸机的正常使用。
总结。
正确的呼吸机操作流程对于患者的治疗效果至关重要。
医护人员在使用呼吸机时，要严格按照操作流程进行操作，确保患者得到安全有效的治疗。
同时，还要不断学习和提高呼吸机操作技能，以应对不同患者的治疗需求。
希望本文介绍的呼吸机操作流程能够对医护人员的工作有所帮助。
呼吸机操作流程图文专业讲解
760呼吸机呼吸机是借助人工装置（呼吸机或人工呼吸机）的机械力量，将空气、氧气或空气-氧气混合体压入肺内，产生或辅助病人的呼吸动作，使肺间歇性膨胀，达到增强和改善呼吸功能、减轻或纠正缺氧和二氧化碳潴留为目的的一种治疗措施或方法。
适应症：任何原因引起的缺氧和二氧化碳潴留，均是呼吸机治疗的适应症。
禁忌症：呼吸机治疗没有绝对禁忌症。
除未经过引流的气胸和肺大泡是呼吸机治疗的主要禁忌症外，其余均为相对禁忌症。
760呼吸机的介绍：1 呼吸机螺纹管一套（螺纹管120cm2根、螺纹管40cm2根、螺纹管15cm1根、Y型管一个有温度表孔、积水器2个、管子托架一个）2 万向臂可以伸缩左右移动根据需要调节高度和角度。
3 电源线4 高压皮氧管5外置式电池放置点7 集液瓶附件，配有安装文架8 集液瓶9 结集液瓶和呼气过滤器连接管10吸入端过滤器可过滤吸入气体的微粒11呼出阀可以阻止病人呼出气体中的细菌进入空气或污染呼吸机17固定装置18固定装置19集液瓶固定器20模拟肺21湿化器装置760呼吸机工作原理图人工鼻：一次性使用吸湿冷凝加湿器。
临床用于重症及麻醉病人机械呼吸或者气管切开患者自主呼吸的气体湿化、暖化。
其原理是通过人工鼻内聚氨酯（海绵）的材料，吸收患者呼出的水分和热量，在吸入的气体通过人工鼻时，把水份和热量带回到气道中。
能改善肺功能，降低肺部感染发生率。
人工鼻人工鼻的连接：人工鼻优越性：(1)提供适宜的温湿度(2)提供有效的滤过：(3)降低并发症的发生：(4)降低院内感染发生率使用人工鼻是注意观察患者的痰液的量和性状，分泌物过多或者患者有憋闷感的不宜使用。
760呼吸机操作版面介绍清除键：在接受一个设置前，按清除键以取消计划的设置。
按消除键不能取消已接受的设置。
按消除键二次，使呼吸机回复到先前的状态。
确认键：使更改的设置有效。
假如计划的新设置在30秒内未按接受键，则用户的界面(即呼吸机的面板)回复到先前的状态。
旋钮：调节设置数值或选择菜单中的项目。
呼吸机使用及参数调节
呼吸机使用及参数调节基本简介负压力差”而完成吸气，吸气后的胸廓及肺弹性回缩产生肺泡与气道口被动性正压力差而呼气，以满足生理通气的需要。
而呼吸机通气是由体外机械驱动使气道口和肺泡产生正压力差，而呼气是在撤去体外机械驱动压后胸廓及肺弹性回缩产生肺泡与气道口被动性正压力差而呼气，即呼吸周期均存在“被动性正压力差”而完成呼吸。
根据呼吸机的工作特点，可把其分为以下类型： 1、定压型呼吸机 吸气时，呼吸机向气道泵入一定压力的气体，使肺泡膨胀，气道压力渐升，达到预定压力时，气流终止，转为呼气相。
此类呼吸机的潮气量，与呼吸机预置的压力、吸气时间、流速等有关。
如流速低，吸气时间短，预定压力低，潮气量则小，反之则潮气量增大。
若肺顺应性下降或支气管痉挛使气道阻力增加均可使潮气量下降。
此类呼吸机的缺点是气道压力增加时，潮气量得不到保障，优点是气道有漏气时，它也必须保持一定压力，也能维持适当通气，简言之，此类呼吸机保压力不保容量。
2、定容型呼吸机 呼吸机将固定的容积气体泵入病人气道及肺部，产生吸气呼气的动作。
此类呼吸机的优点是在安全压力范围内，密闭的气道状态下能保证一定的潮气量。
缺点是气道漏气无法补偿，气道压力过大同样可发生通气不足。
简言之，此类呼吸机保容量不保压力。
3、定时型呼吸机 为定时、限压恒流型呼吸机，呼吸机产生气流，进入气道达到预定时间，吸气停止，产生呼气。
在呼气相，气道内仍有低压力气流通过。
其吸气时间、呼吸频率、吸/呼比值、吸入气氧浓度可以调节。
以上分型是基于吸气相与呼气相转换而分类的。
亦有按控制方式（电动、气动）、用途分类。
还有一类为高频通气呼吸机，其特点是高呼吸频率，低潮气量，非密闭气路运行。
工作过程呼吸机分类 压力发生器适用于肺功能正常患者，流量发生器适用于肺顺应性较差的患者。
通气方式气，其中包括：压力控制，压力限制和容量控制。
工作参数不超过35～40cmH2O.对于压力控制通气，潮气量的大小主要决定于预设的压力水平、病人的吸气力量及气道阻力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/分
吸/呼比：新生儿1：2-1.5；儿童1：2-3
Vt：早产儿8-10ml/kg，足月儿6-8ml/kg
报警限设置
通气量：预设通气量±20% 气道压力：报警上限为病人实际
气道压力15cmH2O为宜 氧浓度：设置氧浓度±10%
低气道压力： 呼吸频率：病情变化，重新评估设定；报警设置不合理
撤离呼吸机指征
原发病控制或好转，病情稳定 自主呼吸恢复，有效通气量足够 IMV模式RR <10，FiO2 <0.4时，血气正常 咳嗽有力，分泌物减少，吸痰耐受性好
同步间歇指令通气（SIMV）
辅助通气方式，呼吸机在一定的间歇周 期接受自主呼吸导致气道内负压信号，同 步送出气流，即若干次自主呼吸后给一次 辅助通气，保证每份通气量。有一定规律 的自主呼吸，但不能达到有效的通气量，
压力支持通气（PSV） 类似辅助通气
持续气道正压通气（CPAP）
增加功能残气腔，增加氧弥散面，改 善氧和，但又可以增加CO2潴留
颅内出血。
(3) 肺功能障碍：RDS、MAS，新生儿 肺炎。
(4) 支持性通气：败血症。
儿科指征： ⑴呼吸衰竭。 ⑵神经肌肉疾病 ⑶严重肺部疾病：重症肺炎、哮喘持续状 态。 ⑷心肺复苏后 ⑸颅内压升高需过度通气降低颅内压
相对禁忌症 张力性气胸和纵隔气肿、肺大泡、
大咯血、气管食管瘘、严重误吸。
机械通气前准备
病人准备： 氧供，吸引，气管插管器械 麻醉及复苏药品 病史及血气胸片结果
告知程序：家长告知，告知书签字 人员准备：气管插管，呼吸机准备
年龄
早产儿 新生儿 ~6 月 ~1 岁 ~2 岁 ~4 岁 ~7 岁 ~10 岁 ~12 岁 ~16 岁
ET口径及深度
导管内径
经口
经鼻
2.5
8
小儿呼吸机基本使用
机械通气即用人工方法或机械装置的 通气代替控制或辅助使病人呼吸，以 达到增加通气量，改善气体交替，减 轻呼吸功消耗，维持呼吸功能等为目 的的一系列措施。
机械通气指征
原则 早上机、早脱机、防止呼吸机依
赖。
新生儿适应症 (1) 各种原因所致急慢性呼吸衰竭。 (2) 中枢抑制：早产、药物抑制、
现代机型最常用的三种模式： 辅助/控制通气（A/C） 同步间歇指令通气(SIMV) 自主呼吸(SPONT)
CPAP使用指征
轻度低氧性呼吸衰竭 ARDS, 肺泡萎陷性疾病 新生儿HMD，MAS 上呼吸道梗阻：肥胖窒息综合症 睡眠呼吸暂停综合症
辅助/控制通气（A/C）
病人有自主呼吸时，呼吸机随呼吸启 动，一旦自发呼吸在一定时间内不发生， 机械通气自动由辅助转为控制通气模式。 属于间歇正压通气。
11
3.0
9
12Βιβλιοθήκη 3.51014
4.0-4.5
12
16
5.0-5.5
14
17
5.5-6.0
15
18
6.0-6.5
16
19
6.5-7.0
17
21
7.0-7.5
20
23
7.5-8.0
21
24
机械通气管理
病情及生命体征监护，血气分析 机械通气监护：气道护理，避免交叉感染
气管插管和呼吸机工作状态 完成各种记录 及时排除故障： 气道压力过高，呼吸对抗，通气量异常
呼吸机基本结构
主机、空-氧混合器、操作显示面板 管道系统：管道、储水器、温湿化器 监控系统：参数的实时监测及报警
电源
呼气
主机
减压器 滤湿器
空/氧 混合器
病人
监测 雾化器 湿化器
呼吸机的分类
压力切换 容量切换 时间切换 复合型：时间-压力型、时间-容量型、时
间-容量-压力限制型
常用呼吸机模式及参数
常用参数
吸氧浓度（FiO2） 吸气峰压（PIP） 呼气末正压（PEEP） 频率（f） 吸气时间（It） 潮气量（Vt）
FiO2：以满足PaO2＞80mmHg的情况越低越好 PIP：一般16~20cmH2O，顺应性差可
25~30cmH2O PEEP：新生儿5~8cmH2O，儿童从3cmH2O起，
机械通气管理的目标
确保气流通道畅通 ET位置，导管扭转，痰痂
呼吸机无报警 无气压伤、肺不张和继发感染 病人安静，无挣扎
常见报警及处理
低气源压力： 检查气源、连接管道是否脱落
高分钟通气量： 注意患儿呼吸情况，自主呼吸加强，需重新评价病情，设定 参数
低分钟通气量： 脱管或管道脱落
高气道压力： 分泌物堵管，需清除 管道折曲、压扁、 报警设置不合理，需重新评估后设定
