RS485-RS232-RS422通信协议

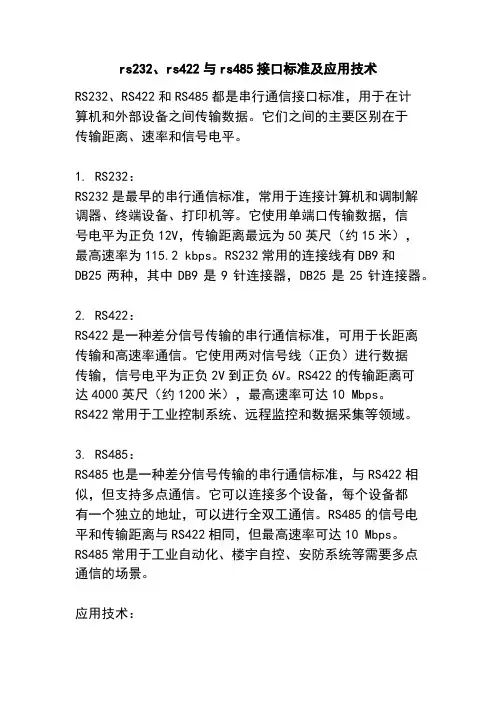

rs232、rs422与rs485接口标准及应用技术
rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485都是串行通信接口标准，用于在计算机和外部设备之间传输数据。
它们之间的主要区别在于传输距离、速率和信号电平。
1. RS232：RS232是最早的串行通信标准，常用于连接计算机和调制解调器、终端设备、打印机等。
它使用单端口传输数据，信号电平为正负12V，传输距离最远为50英尺（约15米），最高速率为115.2 kbps。
RS232常用的连接线有DB9和DB25两种，其中DB9是9针连接器，DB25是25针连接器。
2. RS422：RS422是一种差分信号传输的串行通信标准，可用于长距离传输和高速率通信。
它使用两对信号线（正负）进行数据传输，信号电平为正负2V到正负6V。
RS422的传输距离可达4000英尺（约1200米），最高速率可达10 Mbps。
RS422常用于工业控制系统、远程监控和数据采集等领域。
3. RS485：RS485也是一种差分信号传输的串行通信标准，与RS422相似，但支持多点通信。
它可以连接多个设备，每个设备都有一个独立的地址，可以进行全双工通信。
RS485的信号电平和传输距离与RS422相同，但最高速率可达10 Mbps。
RS485常用于工业自动化、楼宇自控、安防系统等需要多点通信的场景。
应用技术：1. 硬件连接：- RS232通常使用DB9或DB25连接器，通过串行线缆连接计算机和外部设备。
- RS422和RS485通常使用终端电阻和平衡线连接设备，可以使用不同的连接器，如RJ45。
2. 通信协议：- 通信协议是定义数据传输格式和控制信号的规范。
常见的通信协议包括MODBUS、Profibus、DMX等。
- 通信协议可以根据应用需求进行定制，以满足特定的数据传输和控制要求。
3. 信号转换：- 由于不同设备可能使用不同的串口标准，可能需要使用信号转换器进行转换，以实现不同标准之间的互连。
总结：RS232、RS422和RS485是常用的串行通信接口标准，用于计算机和外部设备之间的数据传输。
串口通信RS232与RS458简介
串口通信RS232和RS485简介PLC与控制设备之间的通信基本上都是基于串行通信接口，采用其对应的通信协议进行控制的，而对于串行通信接口，常用的包括RS232、RS422、RS485。
一、RS232串行通信接口RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准，被广泛用于计算机串行接口外设连接，有些老式PC机上就配置有RS232接口。
RS232的工作方式是单端工作方式，这是一种不平衡的传输方式，收发端信号的逻辑电平都是相对于信号地而言的，RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信，也就是点对点，一般是用于全双工传送，当然也可以用于半双工传送。
此外，RS232是负逻辑，逻辑电平是±5~±15V，传输距离短，只有15米，实际应用可以达到50米，但是再长的距离就须加调制了。
最初RS232标准物理接口是25个引脚的，因为常用的是9个引脚，后来就基本采用DB9连接器了，RS232的DB9连接器的引脚定义见下图：在DB9的9个引脚中，并不是所有的信号端都使用的，比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用，而在全双工方式中，因配置双向通道所以不需要。
一般来说，在全双工方式中RS232标准接线只要三条线就足够了，两根数据信号线TXD/RXD，一根信号地线GND。
双方连接的方式是将TXD和RXD交叉连接，信号地直接相接，然后将各自的RTS/CTS，DSR/DTR短接，将DCD和RI悬空就可以。
二、RS485串行通信接口1、概况为改进RS232通信距离短、速率低的缺点，1983年，RS-485通讯接口被电子工业协会(Electronics Industries Association EIA)批准为一种通讯接口标准。
使用RS-485作为物理层的常用标准协议主要有工业HART总线、modbus协议、Profibus DP等等。
通信接口类型 rs232 rs485 rs422
三. RS-485 RS• 1.RS-485的电气特性：逻辑“1”以两线间的电压 1.RS-485的电气特性：逻辑“
差为+ 差为+（2—6） V表示；逻辑“0”以两线间的电压 表示；逻辑“ 差为差为-（2—6）V表示。接口信号电平比RS-232-C 表示。接口信号电平比RS-232降低了，就不易损坏接口电路的芯片， 且该电平 与TTL电平兼容，可方便与TTL 电路连接。 TTL电平兼容，可方便与TTL 2. RS-485的数据最高传输速率为10Mbps RS-485的数据最高传输速率为10Mbps 3. RS-485接口是采用平衡驱动器和差分接收器的 RS-485接口是采用平衡驱动器和差分接收器的 组合，抗共模干能力增强，即抗噪声干扰性好。
实际上RS-232实际上RS-232-C的25条引线中有许多 25条引线中有许多 是很少使用的，在计算机与终端通讯中一 般只使用3 条引线。RS-232- 最常用的9 般只使用3-9条引线。RS-232-C最常用的9 条引线的信号内容 RS-232-C接口连接器一 RS-232般使用型号为DB-25的25芯插头座, 般使用型号为DB-25的25芯插头座,通常插 头在DCE端 插座在DTE端 一些设备与PC机 头在DCE端,插座在DTE端. 一些设备与PC机 连接的RS-232- 接口, 连接的RS-232-C接口,因为不使用对方的传 送控制信号,只需三条接口线, 送控制信号,只需三条接口线,即“发送数 据”、“接收数据”和“信号地”。所以 接收数据” 信号地” 采用DB采用DB-9的9芯插头座，传输线采用屏蔽双 绞线。
注：调制解调器 (在这里是一个例子，它可以是其它的RS232终端设备)
常见的通讯方式是三线式，这种方式是将两个RS232设备的发送端(TXD)和接收端 常见的通讯方式是三线式，这种方式是将两个RS232设备的发送端(TXD)和接收端 (RXD)及接地端(GND)互相连接 (RXD)及接地端(GND)互相连接 。 这种方式分别将两端的RS232接口的2--3,3---2,5(7)---5(7)针脚连接起来。其中2 这种方式分别将两端的RS232接口的2--3,3---2,5(7)---5(7)针脚连接起来。其中2是 数据接收线(RXD)， 是数据发送线(TXD)，5(7)是接地(RND)。用三线式可以将大多数 数据接收线(RXD)，3是数据发送线(TXD)，5(7)是接地(RND)。用三线式可以将大多数 的RS232设备连接起来。但如果你认死了2--3,3--2,5(7)--5(7)对接这个理，会发现在连 RS232设备连接起来。但如果你认死了2--3,3--2,5(7)--5(7)对接这个理，会发现在连 某些RS232设备时并不奏效。这是因为有些设备在电路内部已将2和3线调换过来了，你 某些RS232设备时并不奏效。这是因为有些设备在电路内部已将2 只要2,3,5(7)针一一对应就行了。 只要2,3,5(7)针一一对应就行了。
通讯接口区别(RS232、RS422、RS485)
RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
通讯问题，和交通问题一样，也有高速、低速、拥堵、中断等等各种情况。
如果把串口通讯比做交通，UART比作车站，那么一帧的数据就好比汽车。
汽车跑在路上，要遵守交通规则。
如果是市内，一般限速30、40,而高速公路则可以到120。
而汽车走什么路，限速多少，就要看协议怎么规定了。
常见的串口协议有RS-232、RS-422、RS-485等，他们之间有何细微差别？下面我们就一起来探讨一下。
一、RS232讲解个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常RS-232 接口以9个引脚(DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
RS232电气接口分为DB9和DB25,定义如下图：其实大部分时间不用所有接口都焊接，简化图如下：二、RS422讲解RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力10×4k+100Ω（终接电阻）。
其实大部分时间不用所有接口都焊接，简化图如下：三、RS485讲解RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。

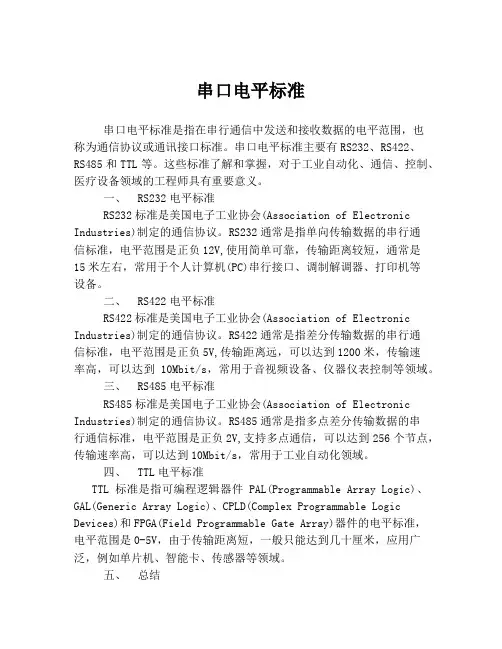

串口电平标准
串口电平标准串口电平标准是指在串行通信中发送和接收数据的电平范围，也称为通信协议或通讯接口标准。
串口电平标准主要有RS232、RS422、RS485和TTL等。
这些标准了解和掌握，对于工业自动化、通信、控制、医疗设备领域的工程师具有重要意义。
一、RS232电平标准RS232标准是美国电子工业协会(Association of Electronic Industries)制定的通信协议。
RS232通常是指单向传输数据的串行通信标准，电平范围是正负12V,使用简单可靠，传输距离较短，通常是15米左右，常用于个人计算机(PC)串行接口、调制解调器、打印机等设备。
二、RS422电平标准RS422标准是美国电子工业协会(Association of Electronic Industries)制定的通信协议。
RS422通常是指差分传输数据的串行通信标准，电平范围是正负5V,传输距离远，可以达到1200米，传输速率高，可以达到10Mbit/s，常用于音视频设备、仪器仪表控制等领域。
三、RS485电平标准RS485标准是美国电子工业协会(Association of Electronic Industries)制定的通信协议。
RS485通常是指多点差分传输数据的串行通信标准，电平范围是正负2V,支持多点通信，可以达到256个节点，传输速率高，可以达到10Mbit/s，常用于工业自动化领域。
四、TTL电平标准TTL标准是指可编程逻辑器件PAL(Programmable Array Logic)、GAL(Generic Array Logic)、CPLD(Complex Programmable Logic Devices)和FPGA(Field Programmable Gate Array)器件的电平标准，电平范围是0-5V，由于传输距离短，一般只能达到几十厘米，应用广泛，例如单片机、智能卡、传感器等领域。
五、总结以上是串口电平标准的基本介绍，工程师需根据实际应用场景选择合适的串口电平。

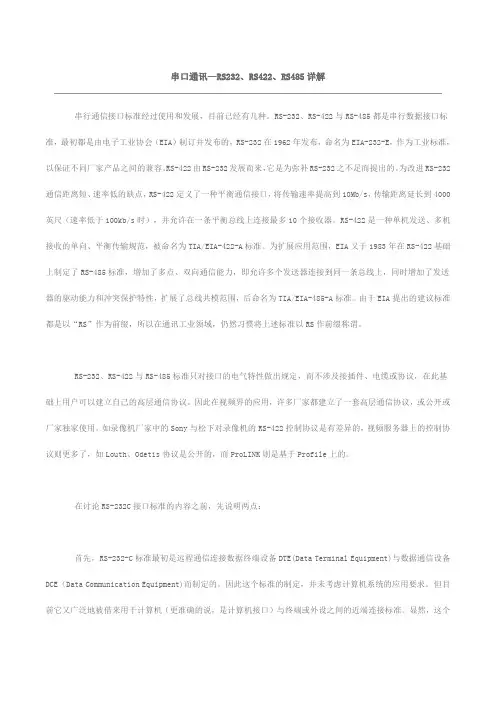

串口通讯—RS232、RS422、RS485详解
串口通讯—RS232、RS422、RS485详解串行通信接口标准经过使用和发展，目前已经有几种。
RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。
RS232、RS485、RS422标准
第一篇RS232/RS485/RS422标准一、EIA RS-232C计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。
由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。
在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数，代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。
它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
RS-232C接口定义(9芯)1、电气特性EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。
在TxD和RxD上：逻辑1(MARK)=-3V～-15V ，逻辑0(SPACE)=+3～＋15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）＝+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V根据设备供电电源的不同，+-5、+-10、+-12和+-15这样的电平都是可能的。
2、连接器的机械特性由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。
最近，8管脚的RJ-45型连接器变得越来越普遍，尽管它的管脚分配相差很大。
EIA/TIA 561标准规定了一种管脚分配的方法，但是由Dave Yost 发明的被广泛使用在Unix计算机上的Yost串连设备配线标准（"Yost Serial Device Wiring Standard"）以及其他很多设备都没有采用上述任一种连线标准。
RS232／RS485／RS422通信设计指南
RS232／RS485／RS422通信设计指南RS232是一种常见的串行通信标准，广泛应用于个人电脑和外设之间的数据传输。
RS232通信线路使用单端信号线，其中一条线负责传输数据，另一条线负责传输与数据相对应的信号。
为了消除数据传输过程中的干扰，RS232还定义了数据传输时序和电气特性。
与RS232相比，RS485是一种更灵活和可靠的串行通信标准，用于长距离、多节点数据传输。
RS485通过差分传输来抵抗电磁干扰，可以支持最多32个节点。
因此，RS485常用于工业自动化控制、楼宇自动化和智能家居等领域。
RS485通信系统的设计原则包括以下几个方面。
首先，选择合适的线缆，常用的有双绞线和屏蔽双绞线。
此外，设计时需要考虑通信距离和波特率的关系，通常距离越远，则波特率越低。
另外，还需要考虑终端电阻的设置，以确保信号质量和数据传输可靠性。
RS422是一种双向、差分传输的串行通信标准，用于高速数据传输和长距离通信。
RS422可以支持最多10个节点，是一种理想的通信标准，适用于对数据传输速度和抗干扰能力有较高要求的应用场景。
在RS422通信系统的设计过程中，需要考虑以下几个方面。
首先，选择合适的线缆和连接器，屏蔽双绞线和DB9连接器是常见的选择。
其次，应根据通信距离和波特率选择适当的终端电阻，并确保电缆主线和对称线的长度相等，以防止信号失真。
此外，由于RS422支持双向通信，需要考虑数据收发方向及数据格式的约定。
总结而言，RS232、RS485和RS422是常见的串行通信标准，用于不同应用场景的数据传输。
在设计这些通信系统时，需要考虑适当的线缆和连接器选择、通信距离、波特率、终端电阻设置以及数据收发方向等因素。
通过遵循这些设计原则，可以确保通信系统的稳定性、可靠性和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泰安思科赛德电子科技有限公司
RS485 通讯协议
RS-232与RS-422之间转换原理和接法
通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。
下面就串口的接口标准以及使用和外部插件和电缆进行探讨。
RS485 通讯协议
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
例如：视频服务器都带有多个RS422串行通讯接口，每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。
视频服务器除提供各种控制硬件接口外，还提供协议接口，如RS422接口除支持RS422的Profile协议外，还支持Louth、Odetics、BVW等通过RS422控制的协议。
RS-232、RS-422与RS-485都是串行数据接口标准，都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布。
RS-422由RS-232发展而来，为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速率低于100Kbps时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和突保护特性，扩展了总线共模范围，后命名为TIA/EIA485-A标准。
RS485 通讯协议
1. RS-232串行接口标准
目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
收、发端的数据信号是相对于信号地。
典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5~+15V，负电平在5~-15V电平。
当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。
接收器典型的工作电平在+3~+12V与-3~-12V。
由于发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20Kbps。
RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3kΩ~7kΩ。
所以RS-232适合本地设备之间的通信。
RS485 通讯协议
2. RS-422与RS-485串行接口标准
（1）平衡传输
RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。
通常情况下，发送驱动器A、B 之间的正电平在+2~+6V，是一个逻辑状态，负电平在-2V~6V，是另一个逻辑状态。
另有一个信号地C，在RS-485中还有一“使能”端，而在RS-422中这是可用可不用的。
“使能”端是用于控制发送驱动器与传输线的切断与连接。
当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。
（2）RS-422电气规定
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备（Master），其余为从设备（Salve），
从设备之间不能通信，所以RS-422支持点对多的双向通信。
RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）实现。
RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mbps。
其平衡双绞线的长度与传输速率成反比，在100Kbps速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为1Mbps。
RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
（3）RS-485电气规定由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。
如都采用平衡传输方式、都需要在传输线上接终接电阻等。
RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。
RS-485总线，在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线标准。
RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV 的电压，故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
RS-485用于多点互连时非常方便，可以省掉许多信号线。
应用RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。
RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间;RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mbps。
平衡双绞线的长度与传输速率成反比，在100Kbps速率以下，才可能使用规定最长的电缆长度。
只有在很短的距离下才能获得最高速率传输。
一般100米长双绞线最大传输速率仅为1Mbps。
（4）RS-422与RS-485的网络安装注意要点
RS-422可支持10个节点，RS-485支持32个节点，因此多节点构成网络。
网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。
在构建网络时，应注意如下几点：*采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。
*应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。
下列几种情况易产生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多收发器紧靠在一起安装，再者是过长的分支线引出到总线。
总之，应该提供一条单一、连续的信号通道作为总线。
