二氧化碳气体保护焊施工方案
二氧化碳气体保护焊施工方案适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。
凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。
一、材料要求1钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。
如果用其他钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。
2焊丝。
焊丝成分应与母材成分相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。
焊丝含C量一般要求<0.11%.其表面一般有镀铜等防锈措施。
目前我国常用的CO气体保护焊焊丝是H08Mn2SiA,其化学成分见GB 1300-77（表8-1）。
它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。
H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。
3 CO气体纯度不低于99.5%,含水量和含氧量不超过0.1%,气路系统中应设置干燥器和预热装置。
当压力低于10个大气压时，不得继续使用。
4焊件坡口形式的选择。
要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。
一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。
5不同板厚的钢板对接接头的两板厚度差（δ一δ1)不超过表5规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择：否则应在厚板上作出如表中图示的单面a)或双面削薄b），其削薄长度L≥3(δ一δ1).表5较薄板厚度δ1（mm）≥2～5 ＞5～9 ＞9～12 ＞12允许厚度差（δ—δ1）（mm） 1 2 3 4二、主要机具1焊接用主要机具有：电动空压机、柴油发电机、CO焊机、焊接滚轮架。
2工厂加工检验设备、仪器、工具有：超声波探伤仪、数字温度仪、数字钳形电流表、温湿度仪、焊缝检验尺、磁粉探伤仪、游标卡尺、钢卷尺。
三、作业条件1焊接区应保持干燥，不得有油、锈和其他污物。
2当焊接区风速过大而影响焊接质量时，应采用挡风装置。
对焊接现场进行有效防护后方可开始焊接。
3施焊前打开气瓶高压阀，将预热器打开，预热10-15分钟，预热后打开低压阀，调到所需批体流量后焊接。
4直径不大于1.2mm时，二氧化碳气体流量一般为6～15L/min为宜。
当选用大电流焊时，焊速提高，室外焊及仰焊时，应采用较大气体流量。
5为保证焊接过程的稳定性，细丝导电嘴孔径一般不大于焊丝直径的0.1～0.25mm，粗丝焊导电嘴孔径一般应不大于焊丝直径的0.20～0.40nim 。
送丝软管内的曲率半径不得小于150mm ， 6焊丝伸出长度以10倍焊丝直径为宜。
7焊前应对焊丝仔细清理，去除铁锈和油污等杂质。
8施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。
当发现有不符合要求时，应修整合格后方可施焊。
焊接连接组装允许偏差值见表8的规定。
表8 焊接连接组装允许偏差值项 目 允许偏差 （㎜） 连接示意图对接间隙a ±1.0边缘 高差 （㎜）4＜t ≤8 8＜t ≤20 20＜t ≤40 t ＞40 1.0 2.0t/10但不大于3.0 t/10但不大于4.0坡口坡口角度a 钝边 p ±5° ±1.0搭接长度L 间隙 a±5.0 1.0顶接间隙a 1.0四、施工工艺(1) 工艺流程：(二)操作工艺：1焊丝直径的选择。
根据板厚的不同选择不同的直径，为减少杂质含量，尽量选择直径较大的焊丝，见表1。
2焊接电流和电弧电压的选择，见表2. 3典型的短路过渡焊接工艺参数，见表3。
4细颗粒过渡的电流下限值及电弧电压范围，见表4. 5 1.6焊丝CO半自动焊常用工艺参数，如表5。
6半自动焊时，焊速不超过0.5m/min 。
7 CO气体保护焊必须采用直流反接。
8重要焊缝要加引弧板、熄弧板，其材质和坡口形式应与焊件相同。
引弧和熄弧焊缝长度应大于或等于25mm 。
引弧和熄弧板长度应大于或等于60mm 。
引弧和熄弧板应采用气割的方法切除，并修磨平整，不得用锤击落。
9打底焊层高度不超过4mm 填充焊时焊枪横向摆动，使焊道表面下凹，且高度低于母材表面1.5～2mm ；盖面焊时焊接拼装焊接校正二次下料制孔装焊其他零件校正打磨打砂油漆搬运贮存运输熔池边缘应超过坡口棱边0.5～1.5mm,防止咬边。
10不应在焊缝以外的母材上打火引弧。
表1 焊丝直径的选择母材厚度≤4 ＞4焊丝直径5～1.2 1.0～2.5表2 常用焊接电流和电弧电压的范围焊丝直径(mm)短路过渡细颗粒过渡电流(A) 电压(V) 电流(A) 电压(V)0.5 0.60.81.0 1.21.62.02.53.030～6030～7050～10070～12090～150140～20016～1817～1918～2118～2219～2320～24160～400200～500200～600300～700500～80025～3826～4027～4028～5232～44 注：最佳电弧电压有时只有1-2V之差，要仔细调整。
表3 不同直径焊丝典型的短路过渡焊接工艺参数焊丝直径(mm) φ0.8 φ1.2 φ1.6焊接电流(A) 100～110 120～135 140～180电弧电压(V) 18 19 20表4 不同直径焊丝细颗粒过渡的电流下限值及电弧电压范围焊丝直径(mm) φ1.2 φ1.6 φ2.0 φ3.0 φ4.0 焊接电流(A) 300 400 500 650 750 电弧电压(V) 34～45表5 φ1.6焊丝CO半自动焊常用工艺参数11 常用普通低合金结构钢施焊最低温度，可按表6选用。
表6 常用普通低合金钢施焊温度12对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质量部门检验合格后才能施焊。
13 焊接工艺参数示例：1.焊丝CO2焊全熔透对接接应焊件的焊接工艺参数，见表7。
2.焊丝CO2焊T型接头贴角焊件的焊接工艺参数，见表8。
表7 CO2焊全熔透对接接头焊件的焊接工艺参数续表续表表8 CO2焊T型接头贴角焊焊件的焊接工艺参数14在组装好的构件上施焊，应严格按焊接工艺规定的参数以及焊接顺序进行，以控制焊后构件变形。
(1)控制焊接变形，可采取反变形措施，其反变形参考值见本篇第5章表5.4.2-4。
焊接收缩量参见本篇第5章表5.4.2-5。
(2)在约束焊道上施焊，应连续进行：如因故中断，再焊时应对已焊的焊缝局部做预热处理。
(3）采用多层焊时，应将前一道焊缝表面清理干净后再继续施焊。
15因焊接而变形的构件，可用机械（冷矫）或在严格控制温度的条件下加热（热矫）的方法进行矫正。
(1)普通低合金结构钢冷矫时，工作地点温度不得低于-16℃；热矫时，其温度值应控制在900℃以下。
(2)普通碳素结构钢冷矫时，工作地点温度不得低于-20℃：热矫时，其温度值不得超过900℃。
(3)同一部位加热矫正不得超过2次，并应缓慢冷却，不得用水骤冷。
五、质量标准详见《钢结构工程施工质量验收规范》GB50205-2001。
六、成品保护1 构件焊接后的变形，应进行成品矫正，成品矫正一般采用热矫正，加热温度不宜大于650℃，构件矫正应符合下列要求：2凡构件上的焊瘤、飞溅、毛刺、焊疤等均应清除干挣。
要求平的焊缝应将焊缝余高磨平。
3根据装配工序对构件标识的构件代号，用钢印打入构件翼缘上，距端500MM范田内。
构件编号必须按图纸要求编号，编号要清晰、位置要明显。
4应在构件打钢印代号的附近，在构件上挂铁牌，铁牌上用钢印打号来表明构件编号。
5用红色油漆标注中心线标记并打钢印。
6钢构件制作完成后，应按照施工图的规定及《钢结构工程施工质量验收规范》进行验收，构件外形尺寸的允许偏差应符合上述规定中的要求。
七、应注意的问题(一)材料和质量要求：1材料的关键要求。
(1)焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
(2）重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。
(3）所用钢材及焊接材料的规格、型号、材质以及外观检查，均应符合设计图纸和规程的要求。
2技术关键要求。
焊工应严格按照焊接工艺及技术操作规程施焊。
3质量关键要求。
建筑钢结构焊接质量检查应由专业技术人员担任，并须经岗位培训取得质量检查员岗位合格证书。
4职业健康安全关键要求。
焊工须有合格证及施焊资格，禁止无证上岗。
5环境关键要求。
雪雨天气时，禁止露天焊接。
构件焊区表面潮湿或有冰雪时，必须清除干净方可施焊。
在四级以上风力焊接时，应采取防风措施。
(二)质量记录。
作好质量记录。
(三)安全环保措施1认真贯彻执行国家有关安全生产法规，认真贯彻执行有关施工安全规程。
同时结合公司实际，制定安全生产制度和奖罚条例，并认真执行。
2牢固树立“安全第一”的思想，坚持预防为主的方针，对职工经常进行安全生产教育，定期开展安全活动，充分认识安全生产的重要性，掌握一定的安全生产知识，对职工进行安全生产培训。
在安全生产上，一定要克服麻痹思想。
3坚持所有进入车间的人员必须戴安全帽，每天上班前检查车间用气体的安全措施。
4搞好安全用电。
所有电缆、用电设备的拆除、车间照明等均由专业电工担任，要使用的电动工具，必须安装漏电保护器，值班电工要经常检查、维护用电线路及机具，认真执行JGJ46-88标准，保持良好状态，保证用电安全。
5各种施工机械编制操作规程和操作人员岗位责任制，专机专人使用保管，特殊工种必须持证上岗。
6切实搞好防火。
氧气、乙炔气要放在规定的安全处，并按规定正确使用，车间、工具房、操作平台等处设置足够数量的灭火器材。
电焊、气割时，先注意周围环境有无易燃物后再进行工作。
7文明施工具体措施：(1)对施工人员进行文明施工教育，加强职工的文明施工意识。
(2）实行区域管理，划分责任范围，定期进行文明施工检查。
（3)切实加强火源管理。
车间禁止吸烟，电、气焊及焊接作业时应清理周围的易燃物，消防工具要齐全，动火区域要安放灭火器，并定期检查。
(4) 废料要及时清理，并在指定地点堆放，保证施工场地的清洁和施工道路的畅通。
(5)做好成品的外观及形体保护，减少污染。
(四)当设计对厚板有Z向性能要求时的焊接工艺措施。
在高层及超高层钢结构中，大量采用厚板焊接。
由于钢板存在微裂纹等缺陷、Z向力学性能差，因此厚板焊接、特别是大于40mm钢板焊接时，易导致层状撕裂。
1选择合理的焊接节点连接形式：由于规范往往只考虑节点连接的强度及施工的可行性，而对厚板焊接时的层状撕裂未做明确规定，因此在按规范要求进行焊接设计时并不能保证避免层状撕裂的现象发生。
二氧化碳气体保护焊机操作规程范文
二氧化碳气体保护焊机操作规程范文一、操作人员要求1. 操作人员必须经过岗前培训，并具备焊接技能证书。
2. 操作人员必须佩戴个人防护设备，包括焊接手套、防护眼镜、耳塞、防护服等。
3. 操作人员必须具备安全意识和紧急处理能力。
二、设备检查1. 在进行操作前，操作人员必须检查设备是否完好，并确保焊接区域无可燃物。
2. 检查焊接工具是否正常工作，包括喷枪是否堵塞、电源是否稳定等。
3. 检查气瓶是否正常连接，是否有漏气现象。
三、气瓶操作1. 操作人员必须穿越绝缘鞋，确保操作区域无电源设备。
2. 使用双手搬运气瓶，注意不要碰撞或倒塌。
3. 将气瓶连接到焊接机上，并确保连接牢固。
4. 在操作过程中，保持气瓶处于立式，不得倾斜或倒置。
四、燃气调节1. 操作人员必须先关闭气瓶阀门，再打开调压阀。
2. 调节气瓶压力，使其达到焊接要求。
3. 燃气调压器必须紧固，确保不会松动。
五、焊接操作1. 操作人员必须在通风良好的区域进行焊接，防止二氧化碳积聚。
2. 打开焊接机主电源，确保电源稳定。
3. 动作灵活，焊接速度均匀，避免焊接材料过热或烧焦。
4. 在焊接结束后，及时关闭焊接机主电源和气瓶阀门。
六、紧急处理1. 在出现气瓶漏气、引燃等紧急情况时，立即关闭气瓶阀门，并迅速离开现场。
2. 寻找附近灭火器灭火，切勿用水灭火。
3. 紧急情况结束后，立即汇报相关人员，并进行事故处理。
七、设备维护1. 操作人员在使用完毕后，必须对设备进行清洁，并存放在干燥通风的地方。
2. 定期检查焊接工具和气瓶，确保其正常工作。
3. 发现设备故障或异常时，应及时汇报维修部门进行处理。
八、操作纪律1. 操作人员必须遵守岗位纪律，严格按照操作规程进行操作。
2. 焊接过程中，严禁吸烟、吃东西或使用手机。
3. 操作人员不得擅自调整气瓶压力和焊接电流。
4. 遵守焊接工艺规范，确保焊接质量。
九、安全教育1. 操作人员要定期进行安全培训，了解二氧化碳气体保护焊机的操作规程和安全知识。
钢结构焊接施工方案
钢结构焊接施工方案1.焊接内容及特点1.1.焊接作业内容本工程焊接主要为钢管柱、H型钢、箱体等构件焊接，具体的焊接接头形式如下：1.2.焊缝等级及相关要求本工程所用的焊缝金属应与主体金属相适应，应符合现行行业标准《建筑钢结构焊接技术规程》及其他相关现行国家及行业标准的要求。
除非另外说明，所有对接焊缝及节点坡口均采用全熔透等强度焊缝，焊缝质量等级为一级，所有角焊缝焊缝质量等级为三级。
手工焊接应采用符合现行国家标准《碳钢焊条》及《低合金钢焊条》规定的焊条。
对Q345 级钢采用E50 型焊条，直接承受动力荷载、振动荷载或厚板焊接的构件应选用低氢碱性焊条或超低氢型焊条。
自动焊接或半自动焊接采用的焊丝和焊剂，应与主体钢材力学性能相适应，并应符合现行国家标准的规定。
焊丝应符合现行国家标准《熔化焊用焊丝》、《碳钢药芯焊丝》、《低合金钢药芯焊丝》、《埋弧焊用碳钢焊丝和焊剂》和《气体保护焊用焊丝》的规定。
2.焊接准备针对本工程的特点，选择以CO2 气体保护焊为主、手工电弧焊为辅的方式来完成本工程钢结构焊接。
2.1.操作人员配备从事焊接作业的人员，从工序负责人到作业班组长乃至具体操作的施焊人员和无损检测人员，都须为持证人员和曾从事过类似工程施工的人员。
辅助工也须通晓焊接作业平台的具体搭设方法、顺序和搭设所需的时间，从而准备好焊前工作、做好过程辅助工作及焊后清理工作，从人员组织上做好保障。
2.2.焊接设备准备焊接设备氧化碳焊机2、交流焊机1、外钢框柱对、接核焊心接筒进行住等全熔透对接焊；、钢梁对接焊。
助3、校焊定正接位时；焊临接时；措件安装、焊接。
焊接工具2.3. 焊接材料选择（1）在确保焊接结构安全、可靠的前提下，根据钢材的化学成分、机械性能、板厚、接头形式；结构的工作条件、使用条件及对焊缝金属的性能要求；焊接工艺性能和技术经济效益等，择优选用焊接材料。
焊接材料原则如下表：接材料根据设计要求采用以下匹配焊材：2.4. 焊接工艺流程2.5. 焊工培训、焊工考试与交底按照《建筑钢结构焊接技术规程》的焊工考试规定，焊工应进行复训与考核。
二氧化碳保护焊安全操作规程范文
二氧化碳保护焊安全操作规程范文二氧化碳保护焊是一种常见的焊接工艺，广泛应用于各个行业和领域。
为了保障焊接人员的安全，提高焊接质量，特制定了以下二氧化碳保护焊安全操作规程。
一、操作前准备1. 检查焊接设备及线路的正常工作状态，确保电缆及电源连接牢固可靠，不允许出现电气渗漏和腐蚀现象。
2. 检查二氧化碳气瓶及其连接装置，确保气瓶阀门、减压器和管路连接牢固，无泄漏现象。
3. 保护眼镜、手套、护目镜等个人防护装备必须完整、清洁并合理配戴。
4. 工作环境要清洁、整齐，焊接区域应设置明显的防护车轨、固定焊工位置，确保周围没有可燃、易爆物品。
二、操作时安全措施1. 焊接工作人员必须熟悉焊接设备的操作方法和工作原理，对焊接过程的控制和调整要熟练。
2. 在正式进行焊接作业前，首先应进行试焊，检验设备及操作人员是否达到要求。
3. 在进行二氧化碳保护焊时，焊工必须站在焊接固定位置上，避免随意改变焊接位置造成妨碍。
4. 进行焊接作业时，焊工应着一套防护衣服，保护眼镜、手套、护目镜等个人防护装备。
5. 当焊接作业进行时，操作人员必须将注意力集中在焊接过程上，不得与他人交谈、玩乐等分散注意力的事务。
6. 不得在二氧化碳保护焊过程中，将熔渣或其他杂质接触到皮肤上，以免引起灼伤。
三、事故处理及急救措施1. 如发生二氧化碳气瓶泄漏、着火、炸裂等突发事故，操作人员应立即停止焊接并紧急撤离现场。
2. 在焊接过程中，如有人员受伤，应立即停止焊接操作，进行急救并报警。
3. 若焊接区周围有可燃物质，一旦发生火灾，必须立即将火灭掉，可以用灭火器等设备进行扑灭。
4. 如果发现焊接工作环境呈现危险状态，应及时向相关部门汇报，采取相应措施确保安全。
四、设备维护与保养1. 定期检查焊接设备的电源和线路，发现问题及时修理或更换。
2. 对二氧化碳气瓶及其连接装置进行定期检查，确保其工作正常，不漏气。
3. 清洁焊接设备和周围的工作环境，保持焊接设备的干净、整洁。
C02焊接作业指导书
C02焊接作业指导书标题：CO2焊接作业指导书引言概述：CO2焊接是一种常用的金属焊接方法，适合于多种金属材料的焊接工艺。
为了确保焊接作业的质量和安全性，制定一份CO2焊接作业指导书是非常必要的。
本文将详细介绍CO2焊接作业指导书的内容和要点。
一、安全措施1.1 确保焊接环境通风良好，避免CO2气体积聚导致中毒。
1.2 穿戴适当的防护装备，包括焊接面罩、手套、防护服等。
1.3 确保焊接设备和电源路线安全可靠，避免发生电击事故。
二、焊接准备2.1 清洁焊接表面，确保焊接接头无油污、氧化物等杂质。
2.2 调整焊接电流、电压温和体流量，确保焊接参数符合要求。
2.3 准备好焊接材料和工具，包括焊丝、焊枪、焊接夹等。
三、焊接操作3.1 将焊接枪对准焊接接头，保持适当的焊接角度和速度。
3.2 均匀地施加焊接电流，确保焊缝的均匀性和质量。
3.3 注意观察焊接过程中的气泡、溅渣等现象，及时调整焊接参数。
四、焊后处理4.1 焊接完成后，将焊接接头进行打磨、清洁，确保焊缝平整光滑。
4.2 对焊接件进行质量检验，检查焊缝是否坚固、无裂纹等质量问题。
4.3 根据需要进行后续处理，如喷漆、热处理等，提高焊接件的表面质量和耐腐蚀性。
五、注意事项5.1 避免焊接过程中的火花飞溅，防止引起火灾事故。
5.2 注意焊接设备和工具的维护保养，确保其正常工作状态。
5.3 遵守相关的安全操作规程和标准，确保焊接作业的安全和质量。
结论：CO2焊接作业指导书是保障焊接作业质量和安全的重要工具，通过严格执行指导书中的要点和措施，可以有效避免焊接过程中的安全事故和质量问题。
希翼本文的内容可以为CO2焊接作业提供一定的指导和参考。
二氧化碳气体保护焊在6mm以下薄板焊接中的应用
二氧化碳气体保护焊在6mm以下薄板焊接中的应用摘要：二氧化碳气体保护焊较手工电弧焊（SMAW）焊接薄板有着明显的优势，本文以常见的Q235薄板焊接为例，介绍焊接设备的选择、焊接工艺参数的设置等理论依据，同时深入分析焊接气孔、焊接飞溅的产生原因及有效的预防措施。
薄钢板半自动焊设备及工艺研究是为了改善钢结构施工中薄钢板焊接状况，确定适合2-6mm钢板的焊接工艺，降低对操作工人的专业技能要求减少焊接不确定因数，实现生产效率和焊接质量的提升，进而提高焊接质量水平[1]。
关键词：Q235；薄板；气孔、飞溅0 引言目前金属焊接方法主要分为熔焊、压焊和钎焊三类，在机械类行业中熔化极二氧化碳气体保护焊是最常用的焊接方法。
二氧化碳气体保护焊具有焊接生产率高、成本低、变形量小、质量高等优点，已在汽车制造、机车和车辆制造、化工机械、矿山机械部门得到广泛的应用[2]。
二氧化碳气保焊是一种常用且高效的焊接方法，可以实现全位置焊接，在各行各业得到广泛的推广及应用。
针对6mm以下的薄钢板的焊接工艺，我们进行了大量的试验验证及工艺研究，制定了完善的工艺方案。
1本文主要研究内容以常见的低碳钢薄板的焊接为例，研究焊接方法的确定、焊接设备、焊接材料及焊接参数的合理选择；分析气孔、飞溅问题造成的影响及预防措施[2]。
2Q235薄板二氧化碳气体保护焊工艺2.1焊接设备选用主流品牌250型半自动二氧化碳气体保护焊焊机2.2焊接材料母材：Q235 低碳钢；厚度：4 mm；焊缝形式：对接坡口焊缝；金属材料的可焊性主要取决于材料的碳当量，由于低碳钢碳当量较低、焊缝淬硬倾向小、材料塑性好的特点，其具备非常好的可焊性。
同时因板材较薄，焊前无需进行预热、层间温度控制、缓冷、后热等工艺措施。
文中采用的是Q235薄板、平位置焊缝，板材厚度4mm，所以选用0.8 mm焊丝，如表2-1所示。
焊丝牌号为ER50-6或ER70S-3/6实芯焊丝。
表2-1 焊丝的选择母材厚度，mm母材厚度≤4母材厚度≥4焊丝直径选0.5~1.2 1.0~1.6择，mm2.3焊接参数的选择2.3.1焊接电流的选择在选择焊接电流参数时根据焊丝直径、焊接位置、焊缝大小、板材厚度、熔滴过渡形式等因素进行综合考虑，不同熔滴过渡形式下，焊丝直径与焊接电流的关系如表2-2所示。
电焊CO2保护焊安全操作规程

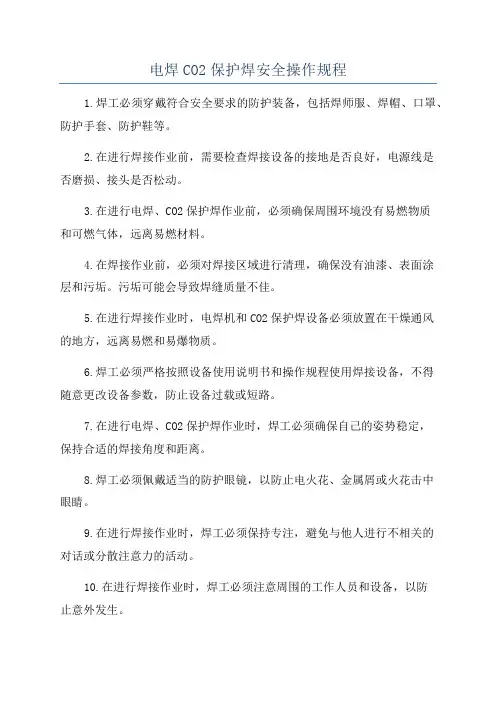

电焊CO2保护焊安全操作规程
1.焊工必须穿戴符合安全要求的防护装备，包括焊师服、焊帽、口罩、防护手套、防护鞋等。
2.在进行焊接作业前，需要检查焊接设备的接地是否良好，电源线是
否磨损、接头是否松动。
3.在进行电焊、CO2保护焊作业前，必须确保周围环境没有易燃物质
和可燃气体，远离易燃材料。
4.在焊接作业前，必须对焊接区域进行清理，确保没有油漆、表面涂
层和污垢。
污垢可能会导致焊缝质量不佳。
5.在进行焊接作业时，电焊机和CO2保护焊设备必须放置在干燥通风
的地方，远离易燃和易爆物质。
6.焊工必须严格按照设备使用说明书和操作规程使用焊接设备，不得
随意更改设备参数，防止设备过载或短路。
7.在进行电焊、CO2保护焊作业时，焊工必须确保自己的姿势稳定，
保持合适的焊接角度和距离。
8.焊工必须佩戴适当的防护眼镜，以防止电火花、金属屑或火花击中
眼睛。
9.在进行焊接作业时，焊工必须保持专注，避免与他人进行不相关的
对话或分散注意力的活动。
10.在进行焊接作业时，焊工必须注意周围的工作人员和设备，以防
止意外发生。
11.在进行电焊、CO2保护焊作业后，焊工必须及时断开电源，清理焊接区域，并将设备存放在安全的地方。
12.焊接作业结束后，焊工需对焊接设备进行定期检查维护，确保其正常运行和安全性能。
总之，电焊、CO2保护焊的安全操作规程对保护焊工和周围环境的安全至关重要。
只有遵守这些规程，才能有效预防事故的发生，确保焊接作业的质量和安全性。
二氧化碳气体保护焊在钢结构施工中的应用探讨
二氧化碳气体保护焊在钢结构施工中的应用探讨随着建筑业的不断发展，钢结构在建筑领域中的应用越来越广泛。
因其具有轻便、高强度、耐腐蚀等特点，能够满足大跨度建筑和高层建筑的结构需求。
但在钢结构的施工中，由于焊接所产生的高温和氧气的存在，使得焊缝的质量和强度难以得到保证。
而二氧化碳气体保护焊技术则是一种有效的解决方案，其应用范围广泛，适用于钢结构的多种施工情况，包括钢结构的制作、组装、安装、维修和改造等方面。
二氧化碳气体保护焊是一种以二氧化碳气体为保护气体的焊接技术，具有高效、经济、易操作的优点，在钢结构施工中得到了广泛的应用。
具体来说，二氧化碳气体保护焊能够有效地降低焊缝的氧含量，从而避免焊缝出现氧化和夹渣等问题，提高焊缝的质量和强度。
在钢结构的制作过程中，二氧化碳气体保护焊技术能够提高生产效率和降低成本。
使用该技术，可以避免不必要的焊接次数，减少材料的浪费和损坏，同时在实际操作中也能大幅度缩短焊接时间。
在钢结构的组装和安装中，二氧化碳气体保护焊技术也起到了关键作用。
在高空以及狭窄、繁杂的场所，该技术能够减少焊滴的溅落和斑点的产生，提高施工质量；同时也能够减少对环境的污染和对工人的身体危害，保障施工的安全和健康。
在钢结构的维修和改造中，二氧化碳气体保护焊技术能够有效地修复焊缝和强化结构，提高钢结构的使用寿命。
此外，使用该技术还能够降低工人的工作强度和提高劳动效率，对于节约成本和提高生产效益也有着积极的作用。
总之，二氧化碳气体保护焊技术在钢结构施工中的应用已经越来越广泛，它在提高焊接质量和强度、保证施工安全和健康、降低成本和提高效率等方面都发挥着积极作用。
相信随着该技术的不断优化和发展，它将在建筑领域中发挥更为重要的作用。
二氧化碳气体保护焊在钢结构中的焊接规程
二氧化碳气体保护焊在钢结构中的焊接规程发布时间：2021-04-20T10:06:11.637Z 来源：《科学与技术》2021年1月第2期作者：薛晨[导读] 随着科技的快速发展，我国的焊接方面逐步改进，传统的手工焊逐渐退化薛晨中国化学工程第十六建设有限公司 443000【摘要】：随着科技的快速发展，我国的焊接方面逐步改进，传统的手工焊逐渐退化，二氧化碳以其焊接速度快、焊缝质量高、热量集中应力小、可连续焊接、并且焊接方式比较简单等优点逐渐走向钢结构施工中来。
在钢结构施工可以起到很好地降本增效作用。
【关键词】: 钢结构；焊接工程；连续焊接前言钢结构是指主要以钢材为主的结构施工工程，自从改革开放以来，钢结构逐渐普及化，以其抗震性强、施工周期短、经久耐用、美观实用、造价合理等优点，逐渐走向了工程生产车间、物流仓储、办公楼、体育馆等领域，所以钢结构在我们生产及生活中是非常重要的。
而钢结构的焊接在钢结构预制及施工中是最关键一步，正确选择合适的焊接方法，才在工程中起到降本增效的作用。
随着二氧化碳气体保护焊的广泛应用也逐渐走向了钢结构预制及施工中来。
第1章施工准备1.1 技术准备 1焊接前依据设计图纸对焊接工艺进行评定实验，是否可行。
2根据公司已于的焊接工艺及图纸中的设计要求编制焊接指导书，进行安全技术交底。
1.2 材料准备 1 对进场钢材及焊材进行检验，包括随车资料（质量合格证明书或检验报告，其成分、性能等）应符合国家现行标准规定。
并对其外观及尺寸进行测量检查。
若存在差异，及时上报甲方及业主并经设计单位同意并经专业检测后方可使用。
2 钢材应按照相应的质量规定进行验收，要求合格后方可使用。
对于一些特殊的钢结构而言，填充焊缝的焊材料应按照生产厂家的检验批号进行复验。
3 焊丝选购时，应符合相应的规范，并且达到相应要求。
4 二保焊丝主要是防锈，干燥，防尘。
搬运的时候轻拿轻放，塑料轴摔碎了，焊丝就废了。
二保焊丝上多少有点油，长时间油就干了，容易堵塞送丝管。
二氧化碳气体保护焊施工方案
二氧化碳气体保护焊专项施工方案编制：审察：审批：目录1、编制依照 0设计文件 0相关规范及标准 02、编制范围 03、工程大要 04、施工特点 05、施工工艺 (1)焊接工作原理 (1)焊接工艺流程 (2)清根工艺 (3)6、施工准备 (3)焊接资料检验 (3)焊接工艺评定 (3)焊工考试 (3)焊缝坡口检查 (3)7、现场焊接 (4)焊接参数的选择 (4)操作技术 (5)8、焊接规定 (5)焊接一般规定 (5)引弧板、引出板、垫板要求 (5)多层焊的施焊规定 (6)9、二氧化碳气体保护焊施焊过程易出现弊端、原因及办理措施 . . . . . . . . . . . . . . . 610、焊缝质量检查标准 (9)焊缝外观质量检验标准 (9)焊缝内部弊端的检测 (10)11、焊接质量控制 (11)12、焊接差异及利害 (12)药芯焊丝优点 ..................................................... 12 药芯焊丝弊端 .. (13)13、安全文明施工 (13)安全保证措施 (14)文明施工 (14)二氧化碳气体保护焊专项施工方案1、编制依照设计文件《桥梁工程设计说明及图纸》（市政工程设计研究院）。
设计交底及图纸会审记录。
相关规范及标准《市政工程施工技术规程》（桥梁工程部分）（DB29-76-2004）；《公路桥涵施工技术规范》（ JTG-TF50-011）；《二氧化碳气体保护焊用焊丝》（GB8110）；《建筑钢结构焊接技术规程》（JGJ81—2002）；《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》（ GB985-88）；《钢结构工程施工质量查收规范》（ GB50205—2001）。
2、编制范围本方案主要针对 XX桥梁工程—钢结构箱梁焊接二氧化碳气体保护焊工程编制。
3、工程大要本工程的钢结构左幅、右幅箱梁焊接采样二氧化碳气体保护焊。
4、施工特点施工特点特点详述半自动二氧化碳气体保护焊其成本只为手工电弧焊和埋弧焊的成本低40%~50%。
钢结构焊接检测施工方案
钢结构焊接检测施工方案1、焊缝施工检查及检测（1）焊缝检查包括焊缝外观质量检查和内部缺陷检查。
（2）焊缝外部质量检查内容包括:焊缝尺寸、咬边、表面气孔、表面裂纹、表面凹坑、引熄弧部位的处理、未熔合、引熄弧板处理、焊工钢印等，通常采取肉眼观察的方法进行。
（3）内部缺陷检查内容包括:焊缝内是否存在气孔、未焊透、夹渣、裂纹等缺陷。
内部缺陷检查方式有:超声波探伤、磁粉探伤和X光探伤等方法。
通常采用超声波探伤的方式对焊缝进行内部缺陷检查。
（4）对碳素结构钢内部缺陷检查可在焊缝冷却到环境温度时检测;对低合金高强度结构钢内部缺陷检查应在完成环境24h后进行检测。
（5）本工程按照现场施工流水段进行划分，对每施工段内的构件一级焊缝进行100%检测二级焊缝按照20%进行检测。
2、免于焊接工艺评定要求3.1 免予评定的焊接方法及施焊位置应符合下表的规定。
8.3-1 免于评定的焊接方法及施焊位置本工程钢构件焊接方法为半自动实心焊丝二氧化碳气体保护焊（GMAW-CO2）及单丝自动埋弧焊（SAW单丝）。
3.2免予评定的母材和焊缝金属组合应符合表8.3-2中规定，厚度应不大于40mm，钢材的质量等级为 A、B 级。
表8.3-2 免予评定的母材和焊缝金属要求本工程母材及匹配焊丝金属为：钢材牌号为Q345B，母材屈服强度≥300Mpa；采用实心焊丝气体保护焊ER50-X。
3.3免予评定的最低预热温度应符合表8.3-3的规定。
8.3-3 免予评定的最低预热温度本工程钢材型号Q345,接头最厚部件的板厚为30mm，最低预热温度均≥40°3.4焊接工艺参数应符合下列规定：1）免于评定的焊接工艺参数应符合表8.3-4的规定表8.3-4 各种焊接方法免于评定的焊接工艺参数范围规定2）要求完全焊透的焊缝，单面焊时应加衬垫，双面焊时应清根；3）焊条电焊焊接时焊道最大宽度不应超过焊条标称直径的4倍，实心焊丝气体保护焊、药芯焊丝气体保护焊焊接时焊道最大宽度不应超过20mm；4）导电嘴与工件距离：埋弧自动焊40mm±10mm；砌体保护焊20mm±7mm；5）保护气体种类：二氧化碳；富氩气体，混合比例为氩气80%＋二氧化碳20%；6）保护气流梁：20L/min~50L/min.3.5免于评定的各类焊接节点构造形式、焊接坡口的形式和尺寸必须符合下列规定：1）斜角角焊缝两面角＞30°；2）管材相贯接头局部两面角＞30°。
